Мобильный портально-фрезерный станок ППФС 5000 — плоскости до 4500×2000 мм
Портал с сервоприводами по трём осям: зона 4500×2000 мм, плоскостность ≤0,2 мм, питание 380 В
Собственное производство
Какие задачи решает
Опорная плоскость станины, разъём корпуса турбины или постель под двигатель вышли из допуска, а демонтаж и вывоз агрегата в цех остановят участок на недели. Мобильный портально-фрезерный станок ППФС 5000 устанавливают прямо над изношенной поверхностью и фрезеруют её на месте: площадь до 4500 × 2000 мм, отклонение от плоскостности — не более 0,2 мм. Все три оси работают от сервоприводов с автоподачей, оператор ведёт обработку с проводного пульта.
- Фрезеровка станины и опорных рам — до 4500 × 2000 мм за одну установку.
- Фрезеровка фундамента под агрегаты в энергетике и судостроении.
- Восстановление плоскостей клетей металлургических станов.
- Фрезерование плоскостей разъёма корпусов турбин.
- Обработка привалочных поверхностей теплообменников, опорных площадок насосов и постелей двигателей.
- Шпоночные пазы и сложные профили без переустановки детали — головка поворачивается на 360°.
Почему выбирают ППФС 5000
Геометрия как после цехового станка
Отклонение от плоскостности — не более 0,2 мм, шероховатость Ra 3,2 мкм. Поверхность восстанавливают там, где стоит агрегат: его не нужно снимать и везти в цех.
Большая зона за одну установку
Ход по оси X — 5000 мм, по оси Y — 2300 мм. Меньше перестановок — меньше выверок, и оборудование раньше возвращается в работу.
Фрезу не ведут вручную
Сервоприводы дают автоподачу по X, Y и Z — 35–750 мм/мин, шпиндель — 0–640 об/мин: на длинном проходе поверхность не зависит от усталости оператора. Направляющие с закалёнными вкладышами и шарико-винтовые пары держат точность хода и служат долго.
Большой съём без потери жёсткости
Кованая стальная конструкция, конус шпинделя NT 50 и фреза до Ø250 мм рассчитаны на тяжёлое фрезерование: изношенный слой снимают за меньшее число проходов.
Документы для ввода в эксплуатацию и тендера
Эксплуатационная документация по требованиям ЕСКД: руководство, формуляр, электросхемы, монтажные чертежи, ведомости ЗИП.
Напрямую от производителя
ППФС 5000 мы производим сами: ход по оси Z (от 250 мм) увеличим, станок доработаем под задачу. Гарантия — 12 месяцев, затем постгарантийное обслуживание.
Кому подойдёт
Металлургическим предприятиям
клети и станины восстанавливают в линии стана, без демонтажа и перевозки.
Энергетике
механическая обработка на месте: плоскости разъёма турбин и фундаменты агрегатов — прямо в машинном зале.
Судостроению и тяжёлому машиностроению
крупные опорные поверхности фрезеруют там, где монтируют агрегат.
Кому лучше другая модель
Поверхность шире 2 м — ЭПФС 4500 с зоной до 4000 × 3000 мм. Нужен выбор длины станины и балки или консольный режим — ППФС-Г. Узкая длинная плоскость — линейный ЛФС.
Как проходит работа
- Инженер по размерам и фото проверяет, входит ли поверхность в рабочую зону; при необходимости специалист выезжает на замер.
- Станок устанавливают над обрабатываемой поверхностью и выверяют направляющие относительно базы.
- Станцию управления подключают к сети 380 В, фрезерную головку разворачивают под нужный угол и ставят фрезу.
- Оператор фрезерует с автоподачей по осям X и Y и задаёт глубину по оси Z — всё с проводного пульта у станка.
- Плоскостность проверяют, не снимая станок, и при необходимости выполняют чистовой проход.
Похожие модели
Другие станки раздела «Мобильные портально-фрезерные станки».
ЭПФС 4500
Разборный портал для судовых фундаментов: зона до 4000×3000 мм, сервоприводы, плоскостность ≤0,2 мм
ППФС-Г
Портал на гидроприводе: станина 1000–5000 мм, балка 1000–3000 мм, два режима фрезерования

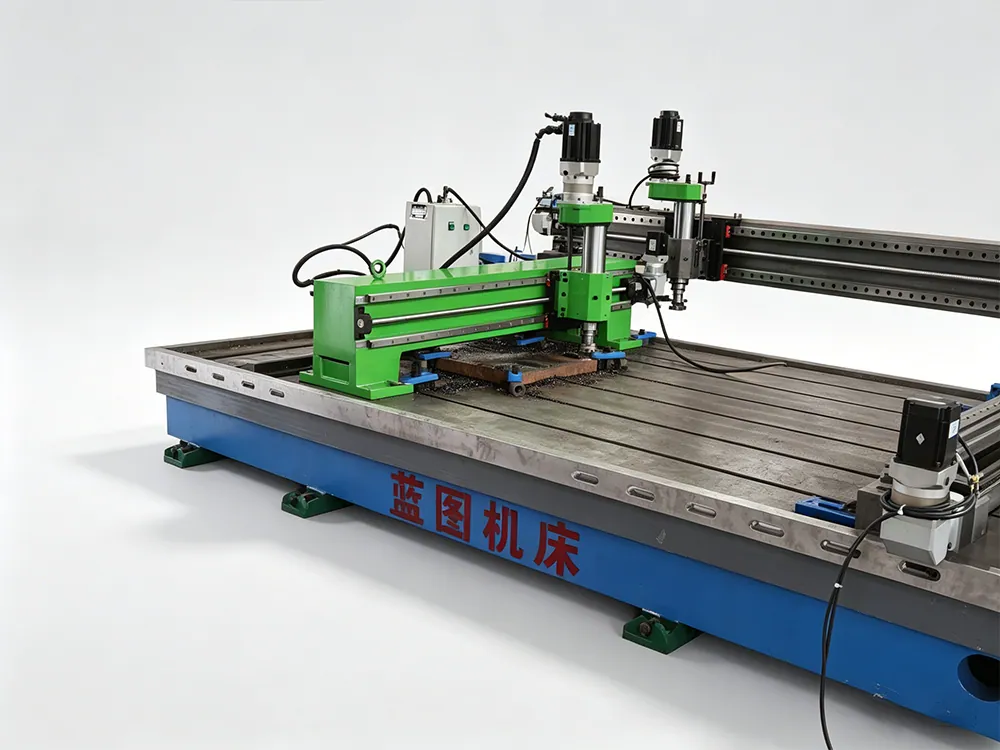

ПФС-Л
Портал с тремя осями: с плитой-основанием под деталь или переносной на двух направляющих

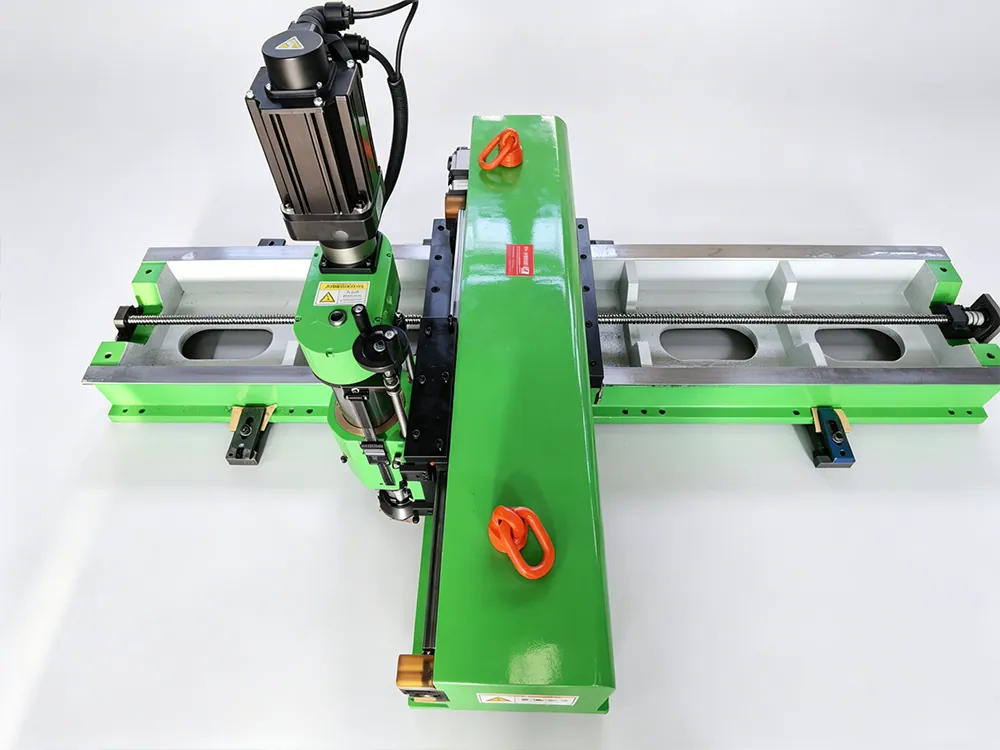

ДФС
Балка со шпиндельной головкой на двух направляющих, связанных в раму: станины, рамы, крупные плоскости
Статьи по теме
Фрезерование на месте
Фрезерование плоскостей на месте: технология, точность и оборудование для фундаментов и станинКогда фрезеровка на месте выгоднее демонтажа, как идёт работа, какой точности ждать и какой станок взятьСтатья · 9 мин чтения
Фрезерование на месте
Обработка фундаментов на судах без демонтажа: как работает ЭПФС 4500Фрезерование фундаментов на борту: когда цех не вариант, как работает ЭПФС 4500 и как выбрать станокСтатья · 7 мин чтения
Вопросы и ответы
Какую поверхность можно обработать за одну установку?
До 4500 × 2000 мм. Ход по оси X — 5000 мм, по оси Y — 2300 мм. Если деталь больше, предложим схему обработки с перестановкой по вашему чертежу.
Можно ли увеличить ход по оси Z?
Да. Базовый ход — от 250 мм, увеличение возможно. Укажите нужную высоту в заявке — учтём её при изготовлении.
Какое питание нужно на объекте?
Трёхфазная сеть 380 В, 50 Гц. Потребляемая мощность — 12 кВт.
Какие документы идут со станком?
Руководство по эксплуатации, формуляр, принципиальные электрические схемы, монтажные чертежи, ведомости ЗИП и комплекта поставки — по требованиям ЕСКД.
Чем ППФС 5000 отличается от ЭПФС 4500?
У ППФС 5000 зона вытянута в длину — до 4500 × 2000 мм, мощность 12 кВт, масса 3000 кг. ЭПФС 4500 обрабатывает более широкую зону, до 4000 × 3000 мм, и собирается из двух станин прямо на борту судна. У обоих станков сервоприводы на трёх осях и плоскостность не хуже 0,2 мм.
Что входит в комплект?
Станок, станция управления на базе микроконтроллера, проводной цифровой пульт, инструмент для монтажа, фреза, 30 твердосплавных пластин, ящик для инструмента и эксплуатационная документация.
Проверим, войдёт ли ваша поверхность в рабочую зону
Пришлите размеры и фото поверхности или чертёж узла и опишите условия на объекте. Подберём комплектацию и пришлём КП с ценой и сроком поставки.
