Продольно-фрезерный станок прошлых лет уже не держит точность, запчасти к нему не найти, а крупную плиту или станину между операциями приходится переставлять. Портальные обрабатывающие центры с ЧПУ делают ту же работу по программе: фрезеруют, растачивают и сверлят детали под порталом шириной от 1600 до 10 000 мм на столе длиной до 20 м. Мы поставляем семь серий — от скоростных центров для пресс-форм до тяжёлых и пятиосевых порталов, подбираем исполнение и обучаем персонал.
Если станину или фундамент нужно обработать на месте, без демонтажа, — вам в раздел мобильных портально-фрезерных станков ППФС 5000, ЭПФС 4500 и ППФС-Г, а портальные обрабатывающие центры — стационарные станки для цеха.
Не знаете, какой нужен? Подбор за 1 минутуСравните в таблице или откройте карточку — исполнения и цифры там.
38 исполнений с неподвижной поперечиной: портал 1600–5000 мм, стол до 16 м, ЧПУ SIEMENS или FANUC
| Портал, мм | Исполнения | Стол, мм |
|---|---|---|
| 1600 | ПОЦ 1620А, ПОЦ 1630А, ПОЦ 1640А | 1300 × 2000–4000 |
| 1720 | ПОЦ 1720М | 1500 × 2200 |
| 2200 | ПОЦ 2230М | 2000 × 3000 |
| 2400 | ПОЦ 2440, ПОЦ 2440ФА | 2000 × 4000 |
и ещё 7 — в карточке
Цена и срок — в КП
Подъёмная поперечина: до 2750 мм от шпинделя до стола, стол до 3000 × 8000 мм, точность 0,035 мм
| Исполнение | Портал, мм | Стол, мм |
|---|---|---|
| ПОЦ-В 3240 | 3200 | 2500 × 4000 |
| ПОЦ-В 3260 | 3200 | 2500 × 6000 |
| ПОЦ-В 3280 | 3200 | 2500 × 8000 |
| ПОЦ-В 3760 | 3700 | 3000 × 6000 |
и ещё 1 — в карточке
Цена и срок — в КП
Подвижный портал над неподвижным столом: портал 4200–7000 мм, стол 10–20 м, нагрузка 10 т/м²
| Исполнение | Портал, мм | Стол, мм |
|---|---|---|
| ПОЦ-П 4200 | 4200 | 3000 × 10 000–20 000 |
| ПОЦ-П 5000 | 5000 | 4000 × 10 000–20 000 |
| ПОЦ-П 6300 | 6300 | 5000 × 10 000–20 000 |
| ПОЦ-П 7000 | 7000 | 6000 × 10 000–20 000 |
Цена и срок — в КП
Два подвижных портала над одним столом: портал 4200–6300 мм, стол 10–20 м, опция поворотной головки A/C
| Исполнение | Портал, мм | Стол, мм |
|---|---|---|
| ПОЦ-2П 4200 | 4200 | 3000 × 10 000–20 000 |
| ПОЦ-2П 5000 | 5000 | 4000 × 10 000–20 000 |
| ПОЦ-2П 6300 | 6300 | 5000 × 10 000–20 000 |
Цена и срок — в КП
Подвижные портал и поперечина: портал 4200–10000 мм, стол до 8000 × 20000 мм, шпиндель до 110/135 кВт
| Исполнение | Портал, мм | Стол, мм |
|---|---|---|
| ПОЦ-Т 4200 | 4200 | 3000 × 10 000–20 000 |
| ПОЦ-Т 5000 | 5000 | 4000 × 10 000–20 000 |
| ПОЦ-Т 6300 | 6300 | 5000 × 10 000–20 000 |
| ПОЦ-Т 7000 | 7000 | 6000 × 10 000–20 000 |
и ещё 2 — в карточке
Цена и срок — в КП

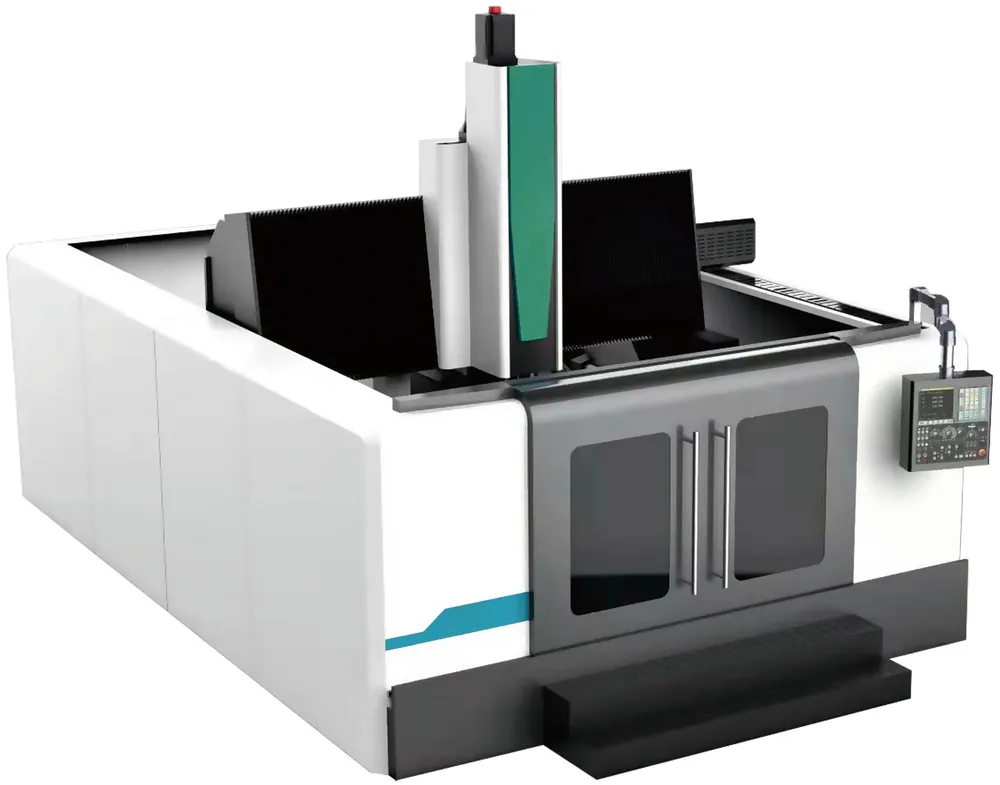

Подвижные стойки, шпиндель 12000 или 24000 об/мин, стол до 2000 × 3000 мм, опция головки A/C
| Исполнение | Стол, мм | Ход X / Y / Z, мм |
|---|---|---|
| ПОЦ-С 2518 | 1800 × 2500 | 1800 / 2500 / 650 |
| ПОЦ-С 2518А | 1800 × 2500 | 1800 / 2500 / 650 |
| ПОЦ-С 2030 | 2000 × 3000 | 3000 / 2000 / 800 |
| ПОЦ-С 2030А | 2000 × 3000 | 3000 / 2000 / 800 |
и ещё 4 — в карточке
Цена и срок — в КП
Мостовой 5-осевой центр с RTCP: стол шириной 3000–5000 мм, длина кратна 2000 мм, головка A/C
| Исполнение | Ширина стола, мм | Ширина портала, мм |
|---|---|---|
| ПОЦ-5 3000 | 3000 | 3950 |
| ПОЦ-5 4000 | 4000 | 4950 |
| ПОЦ-5 5000 | 5000 | 5950 |
Цена и срок — в КП
Под эти условия моделей нет. Опишите задачу — подберём или изготовим под ТЗ.
| Модель | Диапазон | Главные цифры | Исполнений | Действие |
|---|---|---|---|---|
| ПОЦ | — | Исполнения: 1620–50 160; Стол: 1300–16 000 мм; Нагрузка: 4–80 т | 11 | |
| ПОЦ-В | — | Портал: 3200–3700 мм; Стол: 2500–8000 мм; Нагрузка: 18–35 т | 5 | |
| ПОЦ-П | — | Портал: 4200–7000 мм; Стол: 3000–20 000 мм | 4 | |
| ПОЦ-2П | — | Портал: 4200–6300 мм; Стол: 3000–20 000 мм | 3 | |
| ПОЦ-Т | — | Портал: 4200–10 000 мм; Стол: 3000–20 000 мм | 6 | |
| ПОЦ-С | — | Стол: 1800–3000 мм | 8 | |
| ПОЦ-5 | — | Ширина стола: 3000–5000 мм; Ширина портала: 3950–5950 мм | 3 |
Промышленные станки
Круглошлифовальный станок: устройство, виды и как выбратьУстройство круглошлифовального станка, виды шлифования, точность и порядок выбора станка под вал или отверстиеСтатья · 8 мин чтения
Промышленные станки
Обрабатывающий центр: что это, виды, устройство и как выбратьЧем обрабатывающий центр отличается от станка с ЧПУ, какие бывают типы и как выбрать центр под корпусную детальСтатья · 9 мин чтения
Промышленные станки
Устройство токарного станка с ЧПУ: узлы, типы, точность и как выбратьИз чего состоит токарный станок с ЧПУ, какие бывают типы, от чего зависит точность и как выбрать станок под детальСтатья · 8 мин чтения
Оба обрабатывают крупные детали под порталом. Обрабатывающий центр портального типа работает по программе ЧПУ, меняет инструмент из магазина и совмещает фрезерование с растачиванием и сверлением, поэтому деталь проходит больше операций за одну установку.
Подвижный стол ПОЦ рассчитан на детали до 16 м и 80 т. Подвижный портал (ПОЦ-П, ПОЦ-2П, ПОЦ-Т) оставляет тяжёлую деталь неподвижной и позволяет выбрать стол до 20 м.
Головка с фиксированными осями A и C позволяет обработать наклонные элементы без переустановки. Если поверхность криволинейная и инструмент должен менять угол прямо в ходе резания, нужен пятиосевой обрабатывающий центр ПОЦ-5 с RTCP.
У каждой серии свои паспортные нормы. У ПОЦ-В позиционирование не хуже 0,035 мм, у ПОЦ-5 точность поворотных осей — 8″. По остальным сериям нормы выбранного исполнения приведём в КП.
Как и в какие сроки пройдут поставка и ввод станка в эксплуатацию, распишем в КП; условия гарантии — в коммерческом предложении. Операторов и наладчиков обучим, а с вопросами в работе можно обращаться к инженеру в мессенджере.
Да. Пришлите габариты стола и ходы старого станка вместе с чертежами деталей — подберём серию и исполнение с зоной не меньше прежней.
Опишите задачу: какие детали обрабатываете, их габариты, массу, материал и допуски, какой станок стоит сейчас. Можно приложить чертёж — подберём серию и исполнение и пришлём КП с ценой и сроком поставки.
