Портальный обрабатывающий центр ПОЦ: портал 1600–5000 мм, стол до 16 м
38 исполнений с неподвижной поперечиной: портал 1600–5000 мм, стол до 16 м, ЧПУ SIEMENS или FANUC
- Исполнения1620–50 160
- Стол1300–16 000 мм
- Нагрузка4–80 т

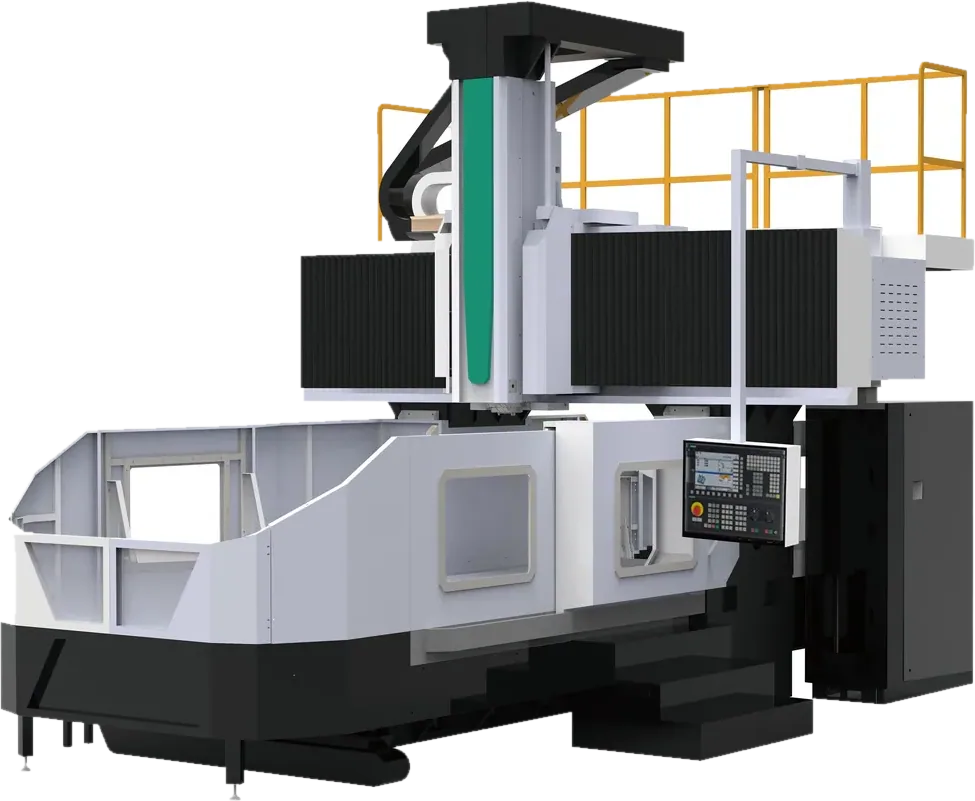

Фото одного из исполнений; комплектация — по КП
Исполнения
Выберите строку — кнопка «КП» запросит предложение на это исполнение.
| Портал, мм | Исполнения | Стол, мм | Ход X / Y / Z, мм | Нагрузка, т | Шпиндель | Действие |
|---|---|---|---|---|---|---|
| ПОЦ 1620А, ПОЦ 1630А, ПОЦ 1640А | 1300 × 2000–4000 | 2000–4200 / 1900 / 800 | 4–6 | 6000 об/мин, 15/18,5 кВт | ||
| ПОЦ 1720М | 1500 × 2200 | 2200 / 1700 / 850 | 4 | 6000 об/мин, 15/18,5 кВт | ||
| ПОЦ 2230М | 2000 × 3000 | 3000 / 2200 / 1000 | 9 | 6000 об/мин, 15/18,5 кВт | ||
| ПОЦ 2440, ПОЦ 2440ФА | 2000 × 4000 | 4200 / 2600 / 1000 | 16 | 6000 или 4000 об/мин, 22/26 кВт | ||
| ПОЦ 2540М | 2000 × 4200 | 4200 / 2520 / 1000 | 12 | 6000 об/мин, 15/18,5 кВт | ||
| ПОЦ 2830Б, ПОЦ 2830ФБ, ПОЦ 2840Б, ПОЦ 2840ФБ, ПОЦ 2860Б, ПОЦ 2860ФБ | 2000 × 3000–6000 | 3200–6200 / 3000 / 1000 или 1250 | 12–20 | 6000 или 4000 об/мин, 22/26 кВт | ||
| ПОЦ 3240ФА, ПОЦ 3240ФТ, ПОЦ 3250, ПОЦ 3250Ф, ПОЦ 3260ФА, ПОЦ 3260ФТ, ПОЦ 3280ФА, ПОЦ 3280ФТ | 2500 × 4000–8000 | 4200–8300 / 3400 / 1250 или 1500 (ПОЦ 3250 и ПОЦ 3250Ф — 1000 или 1250) | 20–28 | 4000 об/мин (ПОЦ 3250 и ПОЦ 3250Ф — 6000 или 4000), 22/26 кВт | ||
| ПОЦ 3760ФА, ПОЦ 3760ФТ, ПОЦ 3780ФА, ПОЦ 3780ФТ | 3000 × 6000–8000 | 6200–8300 / 3900 / 1250 или 1500 | 24–28 | 3500 об/мин, 22/26 кВт | ||
| ПОЦ 4260ФА, ПОЦ 4260ФТ, ПОЦ 4280ФА, ПОЦ 4280ФТ, ПОЦ 42100ФА, ПОЦ 42100ФТ | 3000 × 6000–10 000 | 6200–10 300 / 4400 / 1250 или 1500 | 32–40 | 3500 об/мин, 22/26 кВт | ||
| ПОЦ 4580ФТ | 3000 × 8000 | 8300 / 4700 / 1500 | 28 | 3500 об/мин | ||
| ПОЦ 5080ФТ, ПОЦ 50100ФТ, ПОЦ 50120ФТ, ПОЦ 50140ФТ, ПОЦ 50160ФТ | 3500 × 8000–16 000 | 8300–16 500 / 5600 / 1500 | 40–80 | 3500 об/мин | ||
Нужен другой размер или комплектация? Пришлите задачу — подберём исполнение. | ||||||
Во всех исполнениях — конус BT50, ЧПУ SIEMENS 828D или FANUC 0i-MF. Мощность шпинделя исполнений с порталом 4500 и 5000 мм, паспортные нормы точности и габариты — в КП.
Какие задачи решает
Крупную плиту, раму или станину старый продольно-фрезерный станок обрабатывает за несколько установок, и каждая перестановка отнимает точность и время. Портальный обрабатывающий центр ПОЦ фрезерует и растачивает такие детали по программе на ЧПУ SIEMENS 828D или FANUC 0i-MF. В серии 38 исполнений: портал от 1600 до 5000 мм и стол длиной от 2 до 16 м — станок подбирают под ваши детали.
Фрезерование плоскостей, пазов и уступов, растачивание отверстий на плитах, рамах, станинах и балках до 16 м.
Тяжёлые заготовки: нагрузка на стол — от 4 до 80 т.
Боковые стенки корпуса — с угловой или удлинительной головкой (опции).
Детали для судостроения, строительной техники, железнодорожного транспорта, авиации, пресс-формы.
Почему выбирают ПОЦ
Размер не уходит при силовом резании
Стойки и поперечина — единая конструкция. У исполнений с порталом 2800 мм по X и Y — тяжёлые роликовые направляющие, по трём осям — ШВП с двумя гайками и предварительным натягом, а ползун уравновешен двумя азотно-гидравлическими цилиндрами.
Зона без переплаты
Одиннадцать типоразмеров портала, стол от 1300 × 2000 до 3500 × 16 000 мм: не нужно брать станок «на вырост».
И чистовые проходы, и тяжёлое резание
Шпиндель BT50 вращается до 6000 об/мин на порталах 1600–2800 мм, а на порталах 3700–5000 мм работает до 3500 об/мин через двухскоростной редуктор, который добавляет момент на низких оборотах.
Меньше вибраций на тяжёлых проходах
Вместо Т-образных направляющих можно взять квадратный ползун 400 × 400 или 450 × 450 мм; на порталах 5000 мм ползун закалён, охвачен направляющими по восьми граням и приводится двумя серводвигателями.
Подбор по чертежу и обучение
Из 38 исполнений инженер выбирает то, что подходит вашим деталям, а после поставки мы обучаем операторов и наладчиков. Чертёж для подбора можно прислать инженеру прямо в мессенджер.
Кому подойдёт
Машиностроительным и ремонтным заводам
замена изношенных продольно-фрезерных станков.
Судостроению, производителям строительной техники и вагонов
станины и рамы до 16 м.
Инструментальным цехам
пресс-формы на шпинделе до 6000 об/мин.
Кому лучше другая модель
Высокая деталь — ПОЦ-В. Длиннее 16 м или тяжелее 80 т — ПОЦ-П, ПОЦ-2П или ПОЦ-Т. Формы на высоких оборотах — ПОЦ-С, непрерывная пятиосевая обработка — ПОЦ-5.
Как выбрать исполнение
- Ширина детали → портал 1600–5000 мм в свету.
- Длина → стол 2000–16 000 мм. Ориентир по имени: первые две цифры — ширина портала, остальные — длина стола в сотнях миллиметров; ПОЦ 3260ФА — портал 3200 мм, стол 2500 × 6000 мм.
- Масса → нагрузка на стол 4–80 т; высота → ход по Z 800–1500 мм.
- Режимы → 6000 об/мин для средних деталей и чистовых проходов, 3500 об/мин с редуктором — для силового резания.
- Буквы в имени (А, М, Б, Ф, ФБ, ФА, ФТ) — варианты ползуна и привода. У пар Б/ФБ и ФА/ФТ основные параметры совпадают, разницу в комплектации покажем в КП.
Как проходит работа
- Присылаете чертежи или габариты, массу и материал типовых деталей.
- Инженер подбирает портал, стол, шпиндель, систему ЧПУ и опции — магазин на 24–60 инструментов, угловые головки.
- В КП фиксируем цену и комплектацию, а также срок и порядок поставки и запуска станка.
- Поставка, затем обучение операторов и наладчиков на вашем станке.
Похожие модели
Другие станки раздела «Портальные обрабатывающие центры и продольно-фрезерные станки с ЧПУ».

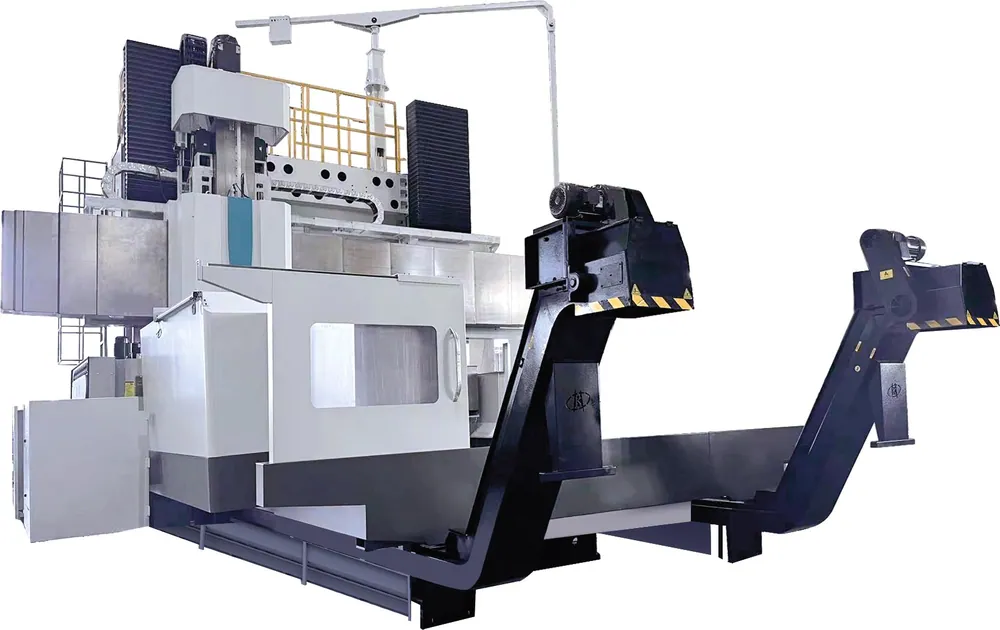

ПОЦ-В
Подъёмная поперечина: до 2750 мм от шпинделя до стола, стол до 3000 × 8000 мм, точность 0,035 мм

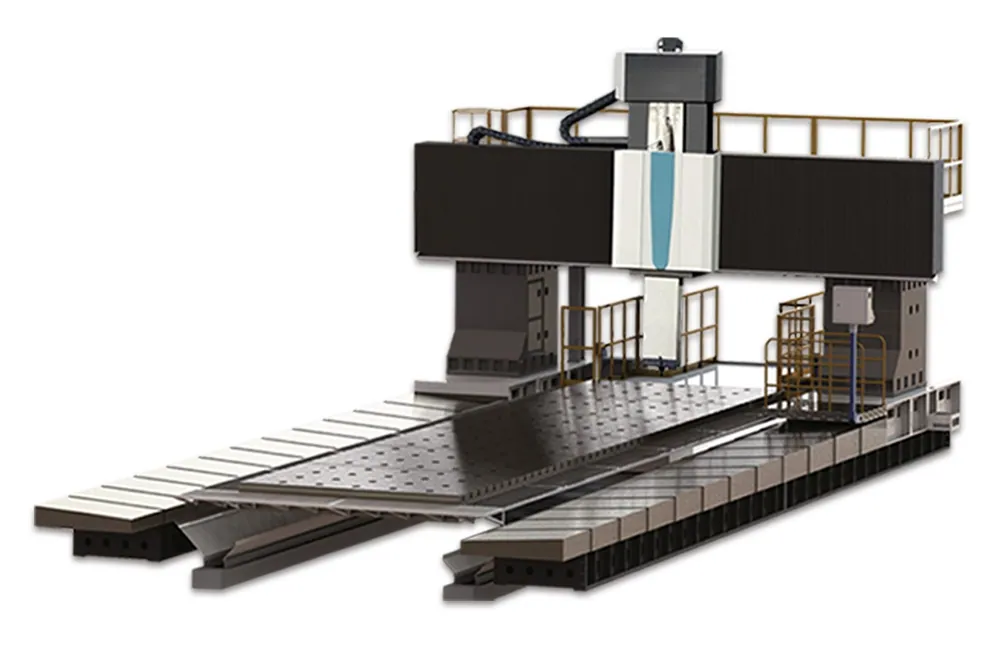

ПОЦ-П
Подвижный портал над неподвижным столом: портал 4200–7000 мм, стол 10–20 м, нагрузка 10 т/м²

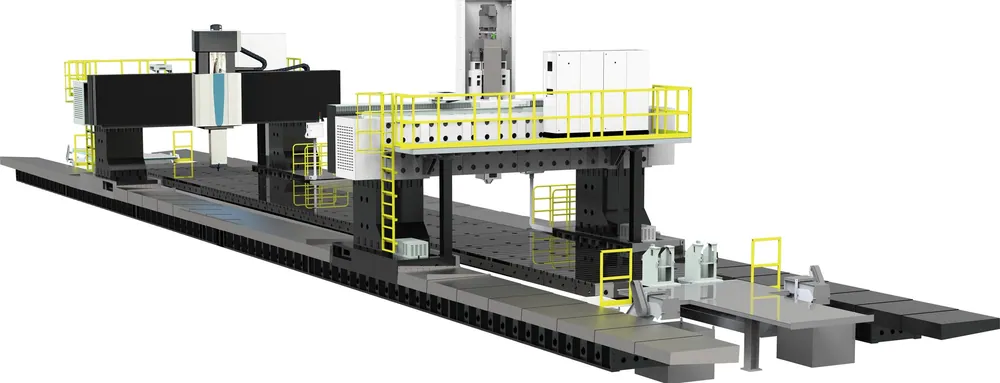

ПОЦ-2П
Два подвижных портала над одним столом: портал 4200–6300 мм, стол 10–20 м, опция поворотной головки A/C

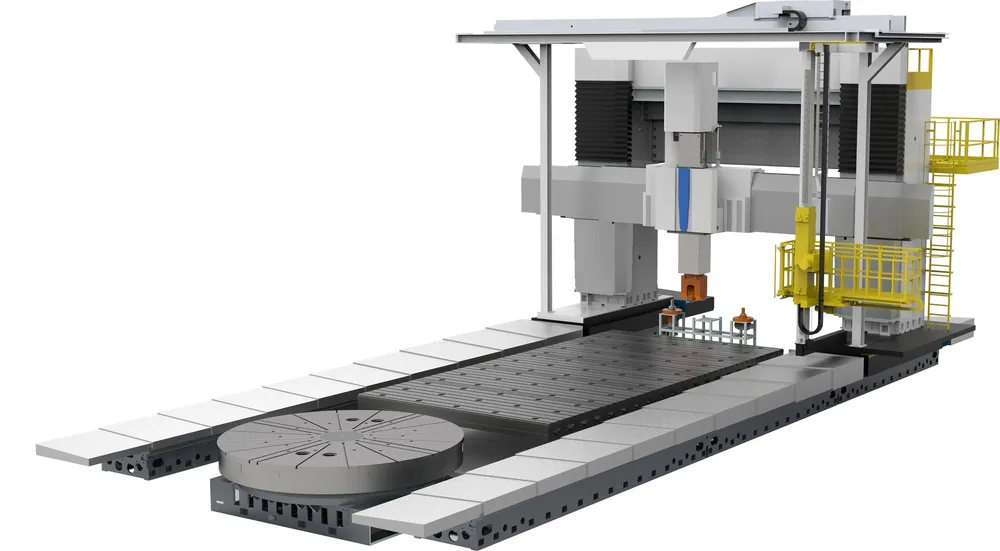

ПОЦ-Т
Подвижные портал и поперечина: портал 4200–10000 мм, стол до 8000 × 20000 мм, шпиндель до 110/135 кВт
Статьи по теме
Промышленные станки
Круглошлифовальный станок: устройство, виды и как выбратьУстройство круглошлифовального станка, виды шлифования, точность и порядок выбора станка под вал или отверстиеСтатья · 8 мин чтения
Промышленные станки
Обрабатывающий центр: что это, виды, устройство и как выбратьЧем обрабатывающий центр отличается от станка с ЧПУ, какие бывают типы и как выбрать центр под корпусную детальСтатья · 9 мин чтения
Промышленные станки
Устройство токарного станка с ЧПУ: узлы, типы, точность и как выбратьИз чего состоит токарный станок с ЧПУ, какие бывают типы, от чего зависит точность и как выбрать станок под детальСтатья · 8 мин чтения
Вопросы и ответы
Чем ПОЦ лучше старого продольно-фрезерного станка?
ПОЦ ведёт обработку по программе, с магазином сам меняет инструмент и растачивает отверстия в той же установке, где фрезерует плоскости. Меньше перестановок — меньше накопленная погрешность и простои.
Какую точность обеспечивает ПОЦ?
Паспортные нормы точности выбранного исполнения приведём в КП и техническом описании — сравните их с допусками своих деталей до покупки.
Можно ли обработать боковые стенки корпуса без переустановки?
Да, с навесной головкой: угловая, узкая угловая и удлинительная головки — опции. Подходящую подберём из линейки навесных фрезерных головок ФГ.
Какую систему ЧПУ выбрать?
SIEMENS 828D и FANUC 0i-MF доступны для всей серии. Берите ту, на которой уже работают ваши программисты: меньше времени на обучение и перенос программ.
Что с гарантией и запуском станка?
Условия гарантии — в коммерческом предложении. Там же — сроки, условия поставки и ввода в эксплуатацию; операторов и наладчиков обучим работе на станке.
Подберём исполнение ПОЦ под ваши детали
Пришлите чертёж или габариты и массу типовых деталей, материал и допуски — подберём ширину портала, длину стола и комплектацию и пришлём КП с ценой и сроком поставки.
