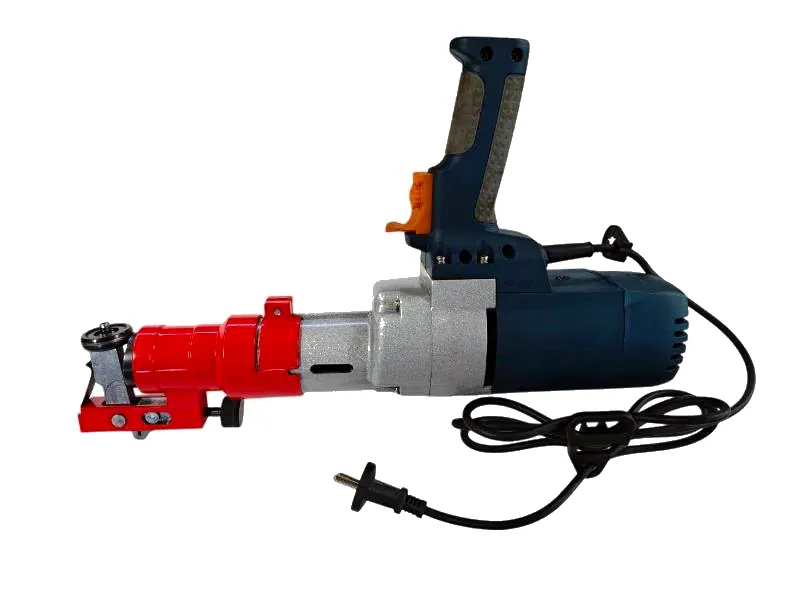

Приспособление УТ 01 114 000 00 для оттяжки гребней уплотнений турбин — 4,6 кг
Оттяжка гребней уплотнений маслозащитных щитков на месте: до 660 ударов в минуту, вес 4,6 кг
Собственное производство
Какие задачи решает
Смятые гребни уплотнений маслозащитных щитков пропускают масло, но снимать ради них ротор и растягивать ремонт паровой турбины не обязательно. Приспособление УТ 01 114 000 00 возвращает гребням форму прямо на агрегате: оно весит 4,6 кг и работает в руке оператора даже в стеснённой зоне.
Восстановление формы гребней (усиков) уплотнений маслозащитных щитков паровых турбин.
Коррекция деформированных уплотнительных гребней без демонтажа ротора и корпуса турбины.
Восстановление герметичности уплотнения и устранение утечек масла.
Оперативное обслуживание турбин на ГРЭС, ТЭЦ и АЭС без длительной остановки энергоблока.
Почему выбирают УТ 01 114 000 00
Ремонт без разборки турбины
Гребни правят там, где они стоят: ротор и корпус не демонтируют, энергоблок не простаивает лишние дни.
Базовая поверхность остаётся целой
Приспособление действует контролируемыми механическими ударами с регулируемой частотой. Это исключает повреждение основы и даёт равномерное восстановление профиля по всей длине гребня.
Режим под состояние гребня
Частота ударов — до 660 в минуту, частота вращения электропривода регулируется от 0 до 650 об/мин.
Работает одной рукой
Вес 4,6 кг, габариты 170 × 63 × 119 мм — приспособление проходит туда, куда не подойти с громоздкой оснасткой.
Простое подключение
Питание от сети 220 В, мощность 1,3 кВт — отдельный источник энергии не нужен.
Наше изделие
Производим приспособление сами, гарантия — 12 месяцев. В комплекте руководство по эксплуатации и гарантийный талон.
Кому подойдёт
Турбинным цехам ГРЭС, ТЭЦ и АЭС, где уплотнения маслозащитных щитков восстанавливают при ремонте паровых турбин.
Ремонтным предприятиям энергетики, которые выезжают на станции со своим инструментом.
Бригадам, которые уже работают с РБС
райберовка полумуфт и восстановление уплотнений закрываются в одном ремонте.
Когда нужен другой путь
Если гребень сломан или изношен до основания, оттяжкой его не вернуть — такое уплотнение меняют.
Как проходит работа
- Открывают доступ к уплотнению маслозащитного щитка и осматривают гребни.
- Подключают приспособление к сети 220 В и выставляют частоту ударов.
- Проходят приспособлением вдоль гребня, равномерно возвращая ему форму.
- Проверяют профиль гребня и собирают узел.
Статьи по теме
Турбины, ЖД, двигатели, спецтехника
Ремонт энергетического оборудования на ТЭС и ГРЭС: какие работы делают без демонтажаПолумуфты, фланцы, арматура, клапаны и уплотнения турбин: что ремонтируют на станции без демонтажа и чемОбзор отрасли · 9 мин чтения
Турбины, ЖД, двигатели, спецтехника

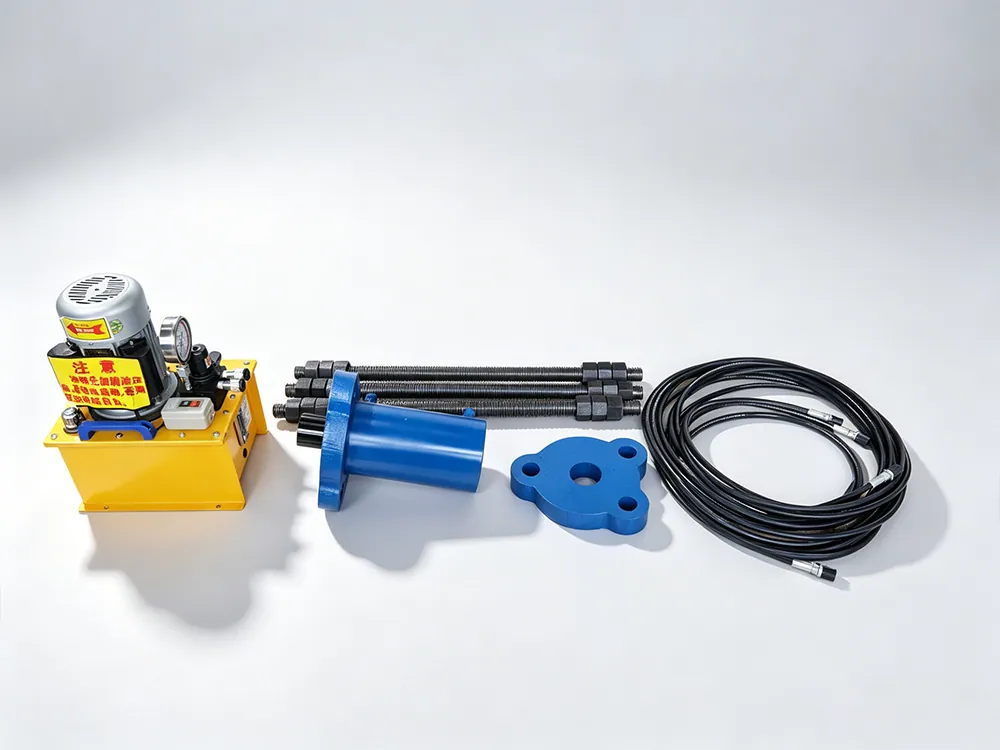

Запрессовка втулок и выпрессовка пальцев спецтехники: как делать без цехового прессаПалец не выбить, втулку не посадить ровно: способы без цехового пресса, оправка и порядок работ на техникеСтатья · 7 мин чтения
Турбины, ЖД, двигатели, спецтехника

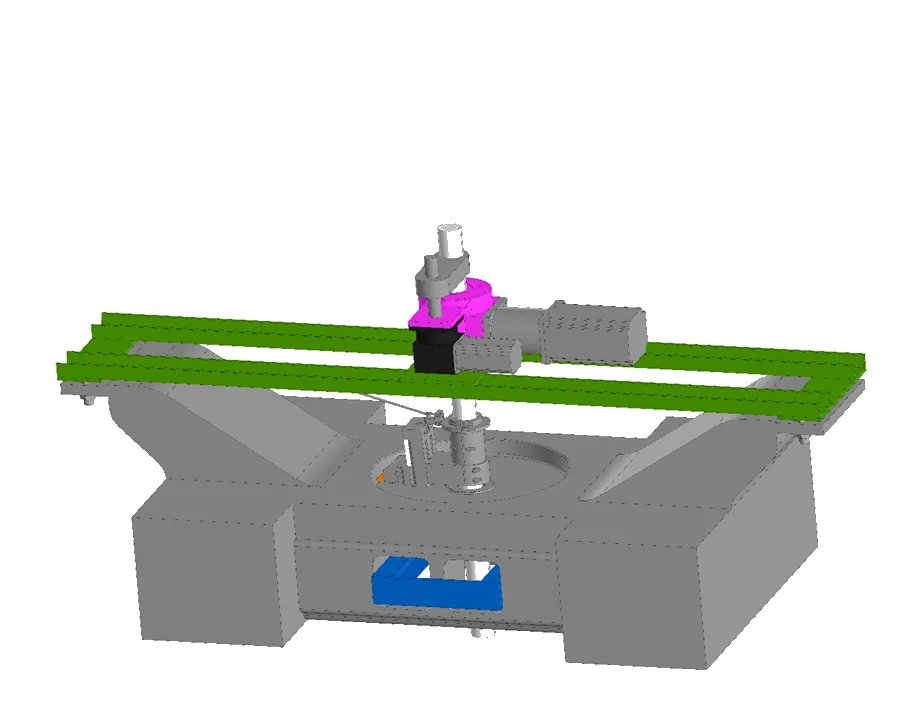

Ремонт тележек на месте: расточка и наплавка тележек 18-522А без отправки в цех (СФПС-402/47)Наплавка и расточка конических поверхностей тележек 18-522А в депо: этапы, контроль, оборудованиеСтатья · 7 мин чтения
