Расточить отверстие — половина дела; вторая половина — выйти в размер под втулку и не наплавлять заново. Измерительный инструмент для расточки закрывает весь цикл: настройка резца, замер прямо на станке и итоговый контроль. Подберём набор под модель станка и диаметры ваших отверстий.
Не знаете, какой нужен? Подбор за 1 минутуВыставляет вылет резца по индикатору 0,01 мм прямо на борштанге Ø16–60 мм; три исполнения
| Исполнение | Вылет резца от поверхности штанги | Диаметр борштанги |
|---|---|---|
| КИП 100 | до 100 мм | 16, 20, 30, 40, 50, 60 мм |
| КИП 200 | до 200 мм | 16, 20, 30, 40, 50, 60 мм |
| КИП 300 | до 300 мм | 16, 20, 30, 40, 50, 60 мм |
Цена и срок — в КП
Ø50–235
Замер диаметра Ø50–235 или Ø50–400 мм прямо на борштанге — без снятия и повторной выверки
| Исполнение | Диапазон замера | Диаметр штихмаса |
|---|---|---|
| Штихмас Ø50–235 мм | 50–235 мм | 10 мм |
| Штихмас Ø50–400 мм | 50–400 мм | 10 мм |
Цена и срок — в КП
Замер отверстий Ø25–100 мм с точностью около 0,01 мм: три исполнения по диапазону
| Исполнение | Диапазон замера | Точность |
|---|---|---|
| Ø25–50 мм | 25–50 мм | в среднем 0,01 мм |
| Ø50–75 мм | 50–75 мм | в среднем 0,01 мм |
| Ø75–100 мм | 75–100 мм | в среднем 0,01 мм |
Цена и срок — в КП
Нутромеры для отверстий Ø175–255 мм: четыре диапазона, центрирующий мостик, рычажный механизм
| Исполнение | Диапазон замера | Принцип |
|---|---|---|
| Ø175–195 мм | 175–195 мм | рычажная передача, центрирующий мостик |
| Ø195–215 мм | 195–215 мм | рычажная передача, центрирующий мостик |
| Ø215–235 мм | 215–235 мм | рычажная передача, центрирующий мостик |
| Ø235–255 мм | 235–255 мм | рычажная передача, центрирующий мостик |
Цена и срок — в КП
Контроль биения, формы и толщины деталей при расточке; работает на магнитной стойке
Цена и срок — в КП

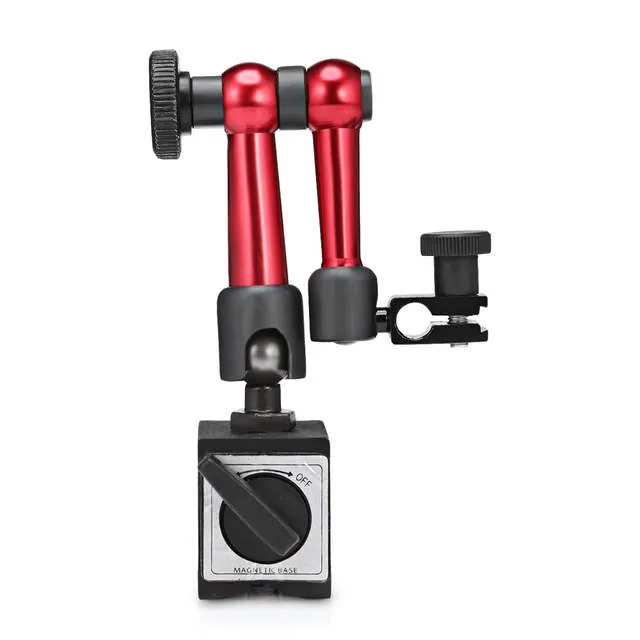

Стойка на магнитном основании для индикатора: регулируемый зажим, крепится и на вертикали
Цена и срок — в КП
Замер вылета резца (радиуса) с точностью до 0,02 мм; диапазон 0–200 мм, цифровая индикация
Цена и срок — в КП
Цифровые и механические штангенциркули с длинными губками для замеров отверстий и канавок у станка
| Исполнение |
|---|
| Штангенциркуль |
| Штангенциркуль 2 |
Цена и срок — в КП
Выставляет вылет резца на борштанге по индикатору часового типа — без пробных проходов
Цена и срок — в КП
Составная мерная штанга со сменными наконечниками — для замеров в глубоких отверстиях
Цена и срок — в КП
Под эти условия моделей нет. Опишите задачу — подберём или изготовим под ТЗ.
| Модель | Диапазон | Главные цифры | Исполнений | Действие |
|---|---|---|---|---|
| КИП | — | Вылет резца от поверхности штанги: 100–300; Диаметр борштанги: 16–60; Индикатор: 0,01 | 3 | |
| Штихмасы для расточных станков | Ø50–235 и Ø50–400 мм | Диапазон замера: 50–400; Диаметр штихмаса: 10 | 2 | |
| Микрометрические нутромеры | — | Диапазон замера: 25–100; Точность: 0,01 | 3 | |
| Механические нутромеры | — | Диапазон замера: 175–255 | 4 | |
| Индикатор часового типа | — | — | 1 | |
| Магнитная стойка для индикатора | — | — | 1 | |

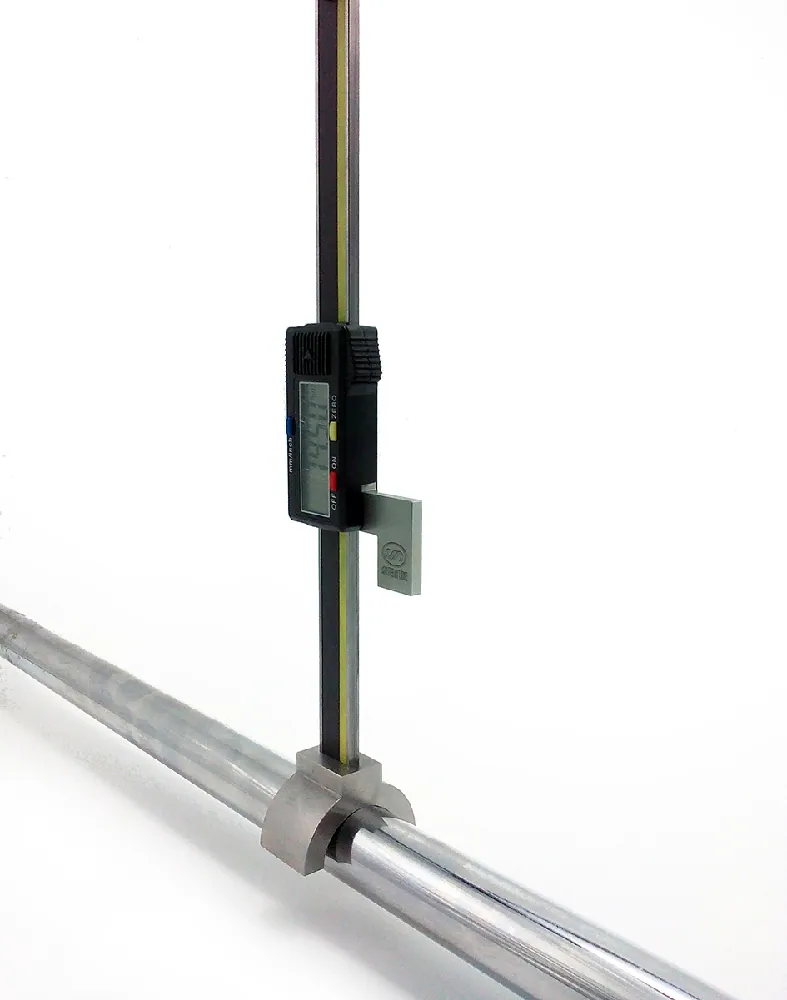

| Штангенрейсмас цифровой | — | — | 1 | |
| Штангенциркули для расточных работ | замер отверстий, валов и уступов у станка | — | 2 | |

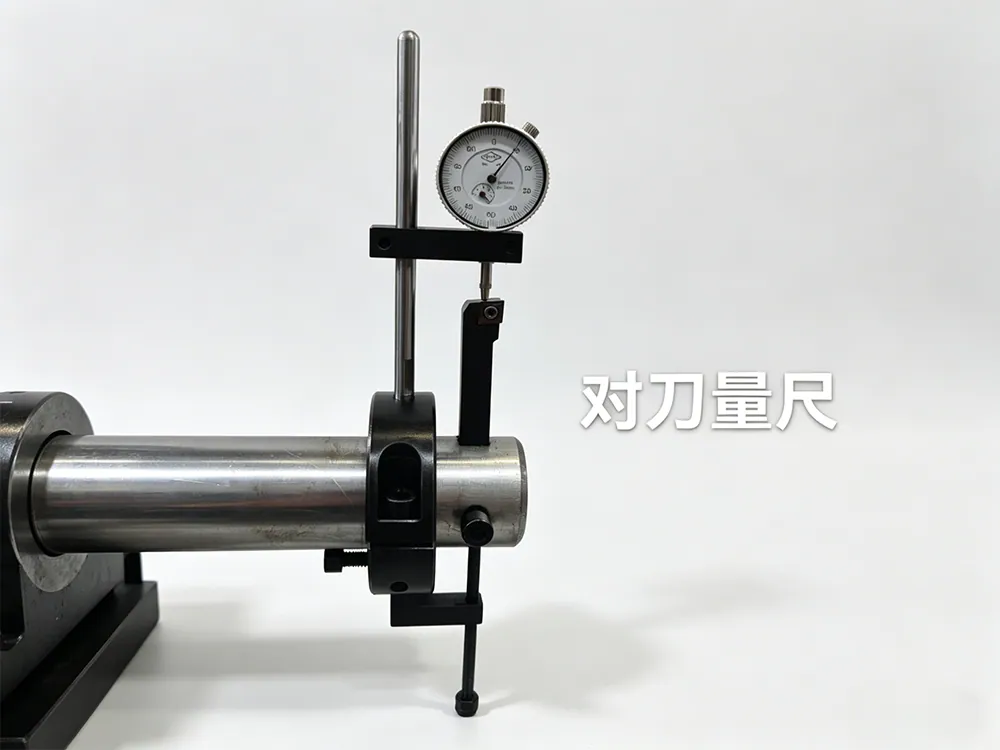

| Мерная линейка для установки расточного резца | вылет резца по индикатору | — | 1 | |
| Мерная линейка для глубоких отверстий | замеры там, куда не достаёт штангенциркуль | — | 1 |
По этапу работы и диаметру отверстия:
Оснастка, измерения, расходники
Нутромер индикаторный: как пользоваться и настроить для контроля расточкиНастройка нутромера по кольцу, чтение показаний, ГОСТ 868-82 и 10-88: что мерить после расточкиСтатья · 10 мин чтения
Расточка и наплавка
Как выбрать мобильный расточной станок: 7 параметров и типичные ошибки7 параметров выбора мобильного расточного станка и ошибки, из-за которых станок не тянет ваши отверстияКак выбрать · 10 мин чтения
Расточка и наплавка
Наплавка металла: что это, виды и способы — ручная, полуавтоматическая, автоматическаяЧто такое наплавка по ГОСТ, какие бывают виды и способы и чем станок лучше ручной работы на ремонте деталейСтатья · 11 мин чтения
Штихмас под диапазон станка и КИП для настройки резца. Для отверстий меньше 50 мм добавьте микрометрический нутромер Ø25–50 мм.
Да. Штихмас вставляется в отверстие борштанги и показывает диаметр прямо на станке.
КИП ставится на борштанги Ø16–60 мм. Штихмас имеет диаметр 10 мм и вставляется в отверстие борштанги; если отверстие больше — подберём втулку. Пришлите диаметр борштанги — проверим.
Нет, штихмас заказывается отдельно.
КИП — индикатор с ценой деления 0,01 мм, штангенрейсмас — до 0,02 мм, микрометрические нутромеры — в среднем 0,01 мм.
Напишите модель станка и диаметры отверстий — подберём инструмент на весь цикл, от настройки резца до итогового замера, и пришлём КП с ценой и сроком.
