Райберовочный станок РБС — райберовка отверстий полумуфт турбин Ø30–100 мм
Райберовка отверстий полумуфт на месте: Ø30–100 мм, квалитет H7, конусность до 0,01 мм, 28 кг
1 / 2
Собственное производство
Какие задачи решает

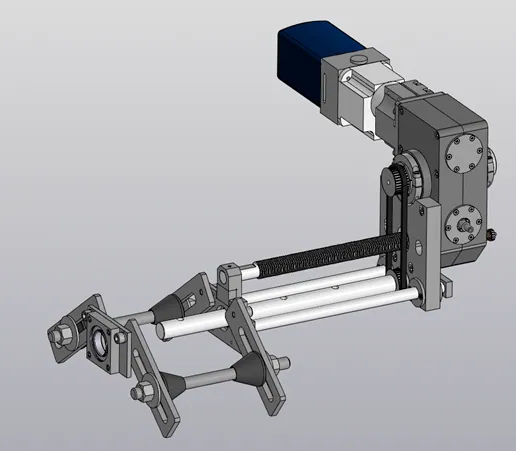

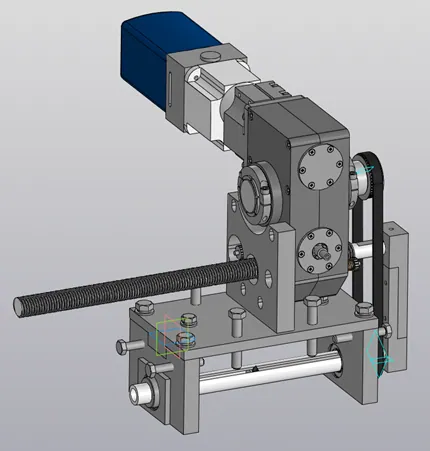

Изношенные отверстия полумуфты — повод остановить турбоагрегат, но не повод снимать ротор и везти его в цех. Райберовочный станок РБС крепится прямо на полумуфту и растачивает отверстия Ø30–100 мм по квалитету H7 с конусностью и эллипсностью не более 0,01 мм. Станок весит 28 кг и приезжает на станцию в двух ящиках.
- Райберовка отверстий полумуфт роторов паровых турбин под соединительные болты.
- Расточка отверстий полумуфт, соединяющих турбину с генератором или возбудителем.
- Ремонт полумуфты с изношенными или корродированными отверстиями, из-за которых нарушается соосность и растёт вибрация.
- Обработка отверстий длиной до 300 мм в других крупногабаритных узлах — в цеху и на объекте.
- Финишная доводка отверстий хонинговальным модулем — опция.
Почему выбирают РБС
Ротор остаётся на месте
Станок монтируется на полумуфту в любом пространственном положении, в том числе в стеснённых зонах машинного зала. Краны, такелаж и отправка ротора в цех не нужны.
Часы вместо недель
По нашим данным, демонтаж ротора с расточкой в цеху занимает 7–14 дней, а расточка РБС на месте — от 8 до 16 часов в зависимости от объёма.
Точность для соосной сборки
Квалитет H7, конусность и эллипсность — не более 0,01 мм. Вылет резца регулируется микрометрически с шагом 0,01 мм, поэтому размер выставляется точно.
Черновая и чистовая обработка одним станком
Механическая подача 0,05–0,29 мм/об, глубина резания до 5 мм, частота вращения регулируется.
Работает там, где есть розетка
Привод — электродрель 2 кВт с моментом 430 Н·м, она входит в комплект. Питание 220 В, рабочая температура от −35 до +50 °C.
Готов к работе из коробки
Система крепления к полумуфте, две державки под резцы Ø12 мм, 50 твердосплавных пластин и прибор КИП 100 для выставки по оси — в комплекте. Мы производим РБС сами и даём гарантию 12 месяцев.
Кому подойдёт
Турбинным цехам ГРЭС и ТЭЦ, которые выполняют ремонт паровых турбин и генераторов своими силами.
Ремонтным предприятиям энергетики, выезжающим на станции по графику ППР.
Предприятиям с крупными генераторами и агрегатами, где полумуфту не снять и не отвезти.
Кому нужна другая машина
Для отверстий больше 100 мм — мобильный расточной станок МРС 400С с диапазоном Ø50–400 мм.
Как проходит работа
- Полумуфту очищают, проверяют геометрию и устанавливают систему крепления станка.
- Станок выставляют по оси вала с помощью прибора КИП 100.
- Растачивают отверстие с механической подачей: сначала черновыми пластинами, затем получистовыми, подводя резец микрометрической регулировкой.
- Контролируют диаметр, конусность и эллипсность отверстия.
- При необходимости доводят отверстие хонинговальным модулем до шероховатости Ra 1,6 мкм и лучше.
Похожие модели
Другие станки раздела «Райберовочные станки».
Статьи по теме
Турбины, ЖД, двигатели, спецтехника
Райберовка отверстий полумуфт турбин: что это и как выполняется на месте (пример ГРЭС)Райберовка полумуфт без выемки ротора: нормы РД, допуск H7, порядок работ и время на станцииСтатья · 9 мин чтения
Расточка и наплавка
Как выбрать мобильный расточной станок: 7 параметров и типичные ошибки7 параметров выбора мобильного расточного станка и ошибки, из-за которых станок не тянет ваши отверстияКак выбрать · 10 мин чтения
Расточка и наплавка
Наплавка металла: что это, виды и способы — ручная, полуавтоматическая, автоматическаяЧто такое наплавка по ГОСТ, какие бывают виды и способы и чем станок лучше ручной работы на ремонте деталейСтатья · 11 мин чтения
Вопросы и ответы
Что такое райберовка отверстий полумуфт?
Это чистовая расточка отверстий под соединительные болты в полумуфтах роторов. Точное отверстие даёт плотную посадку болта, и соединение роторов сохраняет соосность.
Нужно ли снимать ротор?
Нет. Станок ставится прямо на полумуфту и работает в любом пространственном положении.
Какие отверстия можно обработать?
Диаметром 30–100 мм и длиной до 300 мм. Глубина резания — до 5 мм.
Входит ли привод в комплект?
Да, электродрель 2 кВт с моментом 430 Н·м входит в комплект. Отдельно покупать ничего не нужно, достаточно сети 220 В.
Можно ли получить шероховатость лучше, чем после расточки?
Да, с опциональным хонинговальным модулем — Ra 1,6 мкм и лучше.
Как вы поддерживаете после покупки?
Обучаем персонал, поставляем расходники и ЗИП в течение 24 часов, консультируем весь срок сотрудничества. Гарантия — 12 месяцев, после неё — постгарантийное обслуживание.
Подберём комплектацию под вашу полумуфту
Напишите тип турбины, диаметр и длину отверстий полумуфты или пришлите фото узла — подберём комплектацию и пришлём КП с ценой и сроком поставки.
