Станок для выпрессовки пальцев и запрессовки втулок ВПВ
Гидравлическая выпрессовка пальцев и запрессовка втулок на технике: ручной насос или электрогидростанция
| Исполнение |
|---|
| ВПВ-1 |
| ВПВ-2 |
Цена и срок — в КП
Станки для выпрессовки пальцев и запрессовки втулок — ремонт шарниров и гусениц спецтехники
Ремонт шарнира начинается с пальца, который нужно достать, не разбив проушину, — и на прикипевшем пальце работа может встать надолго. Станки для выпрессовки пальцев и запрессовки втулок работают гидравликой прямо на технике: палец и старая втулка выходят без ударов и нагрева, новая втулка встаёт на место тем же комплектом. В разделе — мобильные станки для втулок и пальцев спецтехники и пресс для разборки гусеничных цепей.
Не знаете, какой нужен? Подбор за 1 минуту3 модели в разделе
Сравните в таблице или откройте карточку — исполнения и цифры там.
Комбинированный станок для выпрессовки пальцев и запрессовки втулок ВПВ-К
Два узла выпрессовки в одном комплекте: центральная тяга и рама на шпильках, общая гидростанция и ящик
Цена и срок — в КП

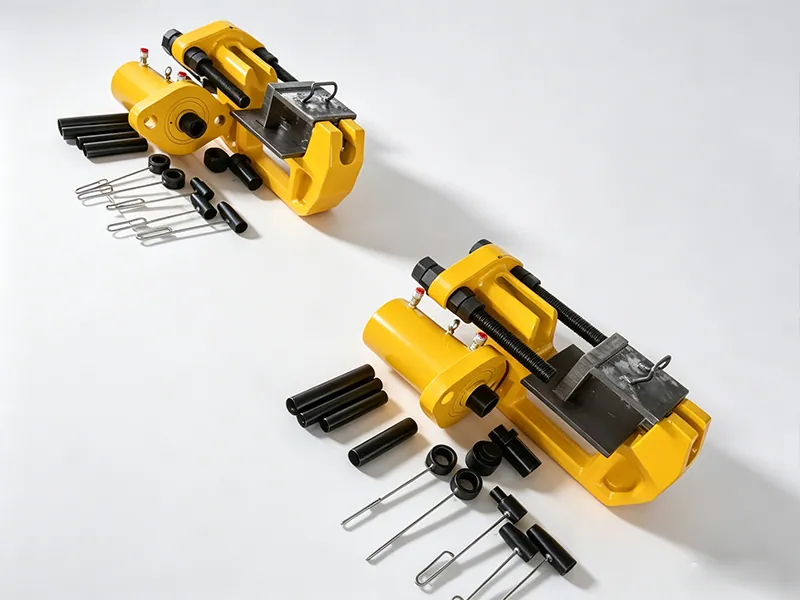

Станок для разборки и сборки гусениц РСГ
Гидравлическая разборка и сборка гусеничной цепи: скоба-пресс с цилиндром, толкатели и переходники
Цена и срок — в КП
Под эти условия моделей нет. Опишите задачу — подберём или изготовим под ТЗ.
Как выбрать
По узлу. Шарниры стрелы, рукояти, ковша и навесного оборудования — станки ВПВ или ВПВ-К: по сути это гидравлический пресс для выпрессовки пальцев с рамой на проушине. Пальцы гусеничной цепи — пресс для гусениц РСГ: его скоба охватывает звено, а толкатели и переходники подбираются под размер пальца.
По доступу к шарниру. Полый гидроцилиндр работает в двух схемах: на центральной тяге через отверстие и в раме на силовых шпильках снаружи узла. Состав узлов в поставке ВПВ-1 и ВПВ-2 подбираем под ваши шарниры, а комбинированный ВПВ-К собирает обе схемы с общей станцией в одном ящике.
По питанию на объекте. Есть сеть или генератор — электрогидростанция с распределителем: без ручной накачки, удобно при частой работе. Питания нет — ВПВ-2 с ручным гидронасосом и манометром.
По размеру пальцев. Гидроцилиндр и оснастку подбираем под диаметр и длину пальца. Пришлите модель техники и размеры — назовём исполнение и его характеристики в КП.
Если отверстие разбито. После выпрессовки восстановите проушину мобильным расточным станком МРС или расточно-наплавочным комплексом КРН — это наша собственная линейка с гарантией 36 месяцев, её подберём в том же КП. Новую втулку запрессуете тем же станком для выпрессовки.
Какие задачи решают
- Выпрессовка прикипевших пальцев из шарниров стрел, рукоятей и ковшей экскаваторов и погрузчиков.
- Выпрессовка изношенных втулок, когда проушину нужно расточить или наплавить.
- Установка новых втулок в восстановленное отверстие — без кувалды и перекоса.
- Разборка и сборка гусеничных цепей: выпрессовка и запрессовка пальцев звеньев.
- Ремонт шарниров кранов и навесного оборудования.
- Работа на технике — без снятия узла и эвакуации машины в цех.
- Выезды туда, где нет электропитания, — с ручным гидронасосом.
Где применяются
- Строительство и дорожная техника — экскаваторы, погрузчики, бульдозеры.
- Горнодобыча и карьеры — шарниры и гусеницы тяжёлой техники прямо на участке.
- Лесозаготовка и сельское хозяйство — ремонт вдали от цеха.
- Краны и подъёмная техника — пальцы стрел и опорных узлов.
- Сервисы и выездные мастера — оборудование для ремонта спецтехники у заказчика: замена пальцев и втулок вместе с расточкой и наплавкой отверстий.
Статьи по теме
Турбины, ЖД, двигатели, спецтехника
Запрессовка втулок и выпрессовка пальцев спецтехники: как делать без цехового прессаПалец не выбить, втулку не посадить ровно: способы без цехового пресса, оправка и порядок работ на техникеСтатья · 7 мин чтения
Турбины, ЖД, двигатели, спецтехника
Ремонт тележек на месте: расточка и наплавка тележек 18-522А без отправки в цех (СФПС-402/47)Наплавка и расточка конических поверхностей тележек 18-522А в депо: этапы, контроль, оборудованиеСтатья · 7 мин чтения
Турбины, ЖД, двигатели, спецтехника
Ремонт энергетического оборудования на ТЭС и ГРЭС: какие работы делают без демонтажаПолумуфты, фланцы, арматура, клапаны и уплотнения турбин: что ремонтируют на станции без демонтажа и чемОбзор отрасли · 9 мин чтения
Вопросы и ответы
Можно ли выпрессовать палец, не снимая узел с машины?
Да. Рама станка собирается прямо на проушине: упор — с одной стороны, гидроцилиндр — с другой. Машина остаётся на месте ремонта.
Чем гидравлика лучше ударного способа?
Палец выходит плавно, без ударной нагрузки на проушину и соседние детали и без нагрева газом. Меньше риск, что после демонтажа проушину придётся восстанавливать только из-за того, как доставали палец.
Какое усилие развивают станки?
Характеристики и комплектацию подберём под вашу задачу и пришлём в КП: усилие определяет гидроцилиндр, а его выбирают по диаметру и посадке пальца.
Можно ли работать там, где нет электричества?
Да: исполнение ВПВ-2 комплектуют ручным гидронасосом с манометром, от ручного насоса работает и пресс РСГ. Станциям ВПВ-1 и ВПВ-К нужна сеть или генератор.
Как понять, какая модель нужна именно нам?
Напишите, какая у вас техника и какие узлы разбираете чаще всего, или приложите фото шарниров и гусеницы. Инженер предложит модель, цилиндры и оснастку в одном КП.
Палец вышел, а отверстие разбито — что дальше?
Восстановить посадку: при небольшом износе — расточить в размер, при большом — наплавить и расточить. Мобильные расточные станки и расточно-наплавочные комплексы — в соседних разделах каталога, их подберём в том же КП, что и пресс.
Научите работать и какая гарантия?
Да, при поставке покажем бригаде сборку каждой схемы и безопасную работу под давлением, а потом ответим на вопросы в мессенджере. Условия гарантии — в коммерческом предложении.
Подберём станок под ваши пальцы и втулки
Ответьте на несколько вопросов — техника, диаметр пальцев, есть ли питание на объекте — и подборщик покажет подходящую модель. Или пришлите фото шарнира — инженер пришлёт КП с ценой и сроком.
