Мобильный шпоночно-фрезерный станок МФШС-24 — шпоночный паз на валу без демонтажа
Шпоночные пазы на валу на месте: установка на призму, ход 450 мм, фрезы до Ø16 мм, 84 кг
1 / 4
Собственное производство
Какие задачи решает
Разбит шпоночный паз на валу резиносмесителя или привода — придётся ли ради него разбирать весь агрегат? Нет: шпоночно-фрезерный станок МФШС-24 ставят прямо на вал через призматическое основание и фрезеруют паз там, где вал стоит, — восстанавливают старый или делают новый. Подача ручная по трём осям, ни ЧПУ, ни программирования не нужно.
- Восстановление шпоночного паза на валу, разбитого в работе.
- Фрезерование шпоночного паза с нуля — на месте, без снятия вала.
- Обработка валов резиносмесителей.
- Фрезерование пазов и плоскостей на корпусах механизмов.
- Обработка плоских поверхностей, на которых нельзя вести сварку.
- Работа в стеснённых условиях цеха — у станка компактная шпиндельная головка.
Почему выбирают МФШС-24
Вал не снимают
Станок крепится на призматическое основание, закреплённое на самом валу. Агрегат не разбирают и вал не везут в цех: ремонт занимает время обработки, а не демонтажа.
Длинный паз за одну установку
Ход вдоль вала — 450 мм, поперёк — 70 мм, по глубине — 50 мм.
Точное позиционирование без ЧПУ

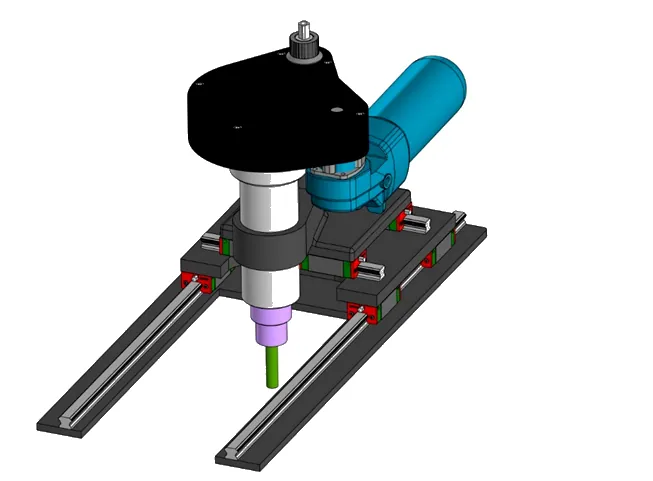

Регулировка по трём осям позволяет точно выставить фрезу даже в тесноте, а шпиндель фиксируется от вертикального перемещения.
Надёжная передача момента

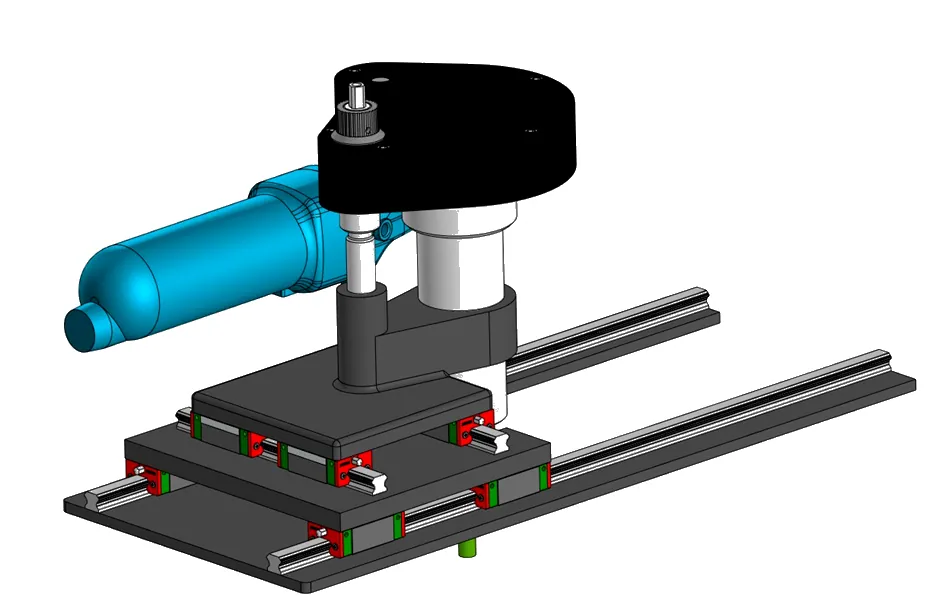

Электропривод и понижающий редуктор стоят прямо на корпусе шпиндельной головки: станок компактен, момент передаётся без лишних звеньев. Шпиндель — до 700 об/мин, питание — обычная сеть 220 В.
Готов к работе из коробки
Монтажный комплект, 5 цанг ER 25, 5 торцевых фрез Ø16 мм, наборы шестигранных и рожковых ключей, цанговый ключ, два ящика для перевозки, паспорт и руководство по эксплуатации.
Станок доработаем под ваш вал
МФШС-24 — наша разработка и наше производство: дорабатываем его под задачу заказчика и обучаем персонал. Гарантия — 12 месяцев.
Кому подойдёт
Резинотехническим производствам
пазы на валах резиносмесителей без разборки смесителя.
Ремонтным службам и механическим цехам
мобильный станок для шпоночного паза: оперативное восстановление и изготовление шпоночных соединений без вывоза вала в цех.
Предприятиям тяжёлого машиностроения
пазы на крупных валах и корпусах.
Кому лучше другая модель
Паз на торце или шейке вала — ФШС-Т 300. Паз или площадка на плоской стальной детали — МФС-М на магнитном основании. Паз на крупногабаритной детали вместе с фрезерованием плоскостей — портально-фрезерный ППФС 5000.
Как проходит работа

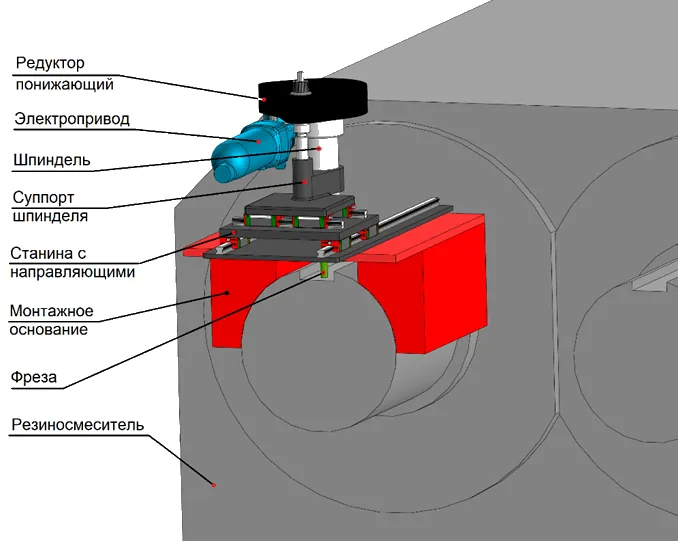

- На вал устанавливают и закрепляют призматическое монтажное основание.
- На основание ставят станину с направляющими и шпиндельную головку.
- Фрезу выставляют по оси паза, перемещая суппорт по трём осям вручную.
- Фрезеруют паз, снимая металл послойно по глубине.
- Размеры паза проверяют и при необходимости доводят.
Статьи по теме
Фрезерование на месте
Фрезерование шпоночного паза на месте: когда это выгоднее, чем снимать валСравнение с демонтажом, размеры пазов по ГОСТ 23360-78 и шпоночно-фрезерные станки, которые ставят прямо на валСтатья · 8 мин чтения
Валы, токарная обработка, сверление
Способы восстановления валов: ремонт, технология и что можно сделать на местеКак выбрать способ ремонта вала по виду износа и какие работы делают на месте, не вынимая вал из агрегатаСтатья · 8 мин чтения
Валы, токарная обработка, сверление
Проточка вала на месте: как проточить шейку без демонтажаКак проточить шейку, не вынимая вал: схемы установки станка, подготовка, порядок работ и приёмкаСтатья · 7 мин чтения
Вопросы и ответы
Можно ли сделать шпоночный паз без снятия вала?
Да. Станок ставят на вал через призматическое основание и фрезеруют паз на месте.
Нужна ли сеть 380 В?
Нет. Электропривод работает от сети 220 В, 50 Гц, мощность — 1200 Вт.
Какими фрезами работает станок?
Зажим — цанга ER 25, наибольший диаметр фрезы — 16 мм. В комплекте 5 торцевых фрез Ø16 мм и 5 цанг.
Как проверить, подходит ли станок под мой паз?
Пришлите чертёж вала с размерами паза. Проверим, укладывается ли он в ходы станка: 450 мм вдоль вала, 70 мм поперёк, 50 мм по глубине.
Сколько весит станок?
84 кг без упаковки. Станок перевозят в двух ящиках.
Какая гарантия?
12 месяцев. После гарантии — постгарантийное обслуживание.
Проверим паз по вашему чертежу
Пришлите чертёж или фото вала с размерами паза — подтвердим, что станок подходит, и пришлём КП с ценой и сроком поставки.
