Мобильный станок для обработки фланцев СОФ 560Э
Ø100–560 мм
Фланцевый станок с приводом от дрели: обработка Ø100–560 мм, крепление в отверстие от 60 мм, 18,5 кг
Цена и срок — в КП
Станки для обработки фланцев — проточка и ремонт на месте, Ø до 8000 мм
Течь по фланцевому соединению останавливает линию, а замена фланца тянет за собой резку, сварку, контроль шва и лишние дни простоя. Станки для обработки фланцев восстанавливают уплотнительную поверхность прямо на трубопроводе, аппарате или конструкции — без демонтажа и вывоза в цех. В разделе — модели от ручного станка для фланцев Ø32 мм до фрезерного станка на Ø8000 мм. СОФ 560Э и СОФ 350Р мы производим сами, остальные станки раздела поставляем, подбираем под задачу, обучаем персонал и обслуживаем.
Не знаете, какой нужен? Подбор за 1 минуту
Рабочий размер, Ø, мм
мм
Ручной станок для обработки фланцев СОФ 350Р
Ø32–350 мм
Ручной станок для малых фланцев: обработка Ø32–350 мм, установка в отверстие 32–100 мм, 8,3 кг
Цена и срок — в КП
Пневматический станок для обработки фланцев СОФ 610П
Ø50–610 мм
Компактный пневматический станок: Ø50–610 мм, крепление изнутри трубы 50–560 мм, вес 45 кг
Цена и срок — в КП
Станок для обработки фланцев с внутренним креплением СОФ-В
Ø50–3048 мм
Серия из 7 исполнений: проточка фланцев Ø50–3048 мм, крепление изнутри, пневмопривод
| Исполнение | Диаметр обработки, мм | Диаметр крепления, мм |
|---|---|---|
| СОФ-В 305 | 50–300 | 50–300 |
| СОФ-В 610 | 50–610 | 50–610 |
| СОФ-В 1000 | 150–1000 | 150–838 |
| СОФ-В 1270 | 350–1270 | 350–1143 |
и ещё 3 — в карточке
Цена и срок — в КП
Станок для обработки фланцев с наружным креплением СОФ-Н 300
Ø305 мм
Крепление снаружи 50–305 мм, обработка от центра до Ø305 мм, пневмопривод, канавки RF и RTJ
Цена и срок — в КП
Станок для фрезерной обработки крупных фланцев СОФ-Ф
Ø1000–8000 мм
Фрезерование фланцев Ø1000–8000 мм на объекте: 4 исполнения, гидростанция, фреза до 250 мм
| Исполнение | Диаметр обработки, мм | Торцевая фреза, до мм |
|---|---|---|
| СОФ-Ф 3200 | 1000–3200 | 200 |
| СОФ-Ф 4500 | 2000–4500 | 250 |
| СОФ-Ф 6000 | 2600–6000 | 250 |
| СОФ-Ф 8000 | 3000–8000 | 250 |
Цена и срок — в КП
Токарный станок для фланцев с наружным креплением ТСФ-Н
Ø3500 мм
7 исполнений с наружным креплением: обработка от центра до Ø3500 мм, высота от 265 мм, канавки RTJ
| Исполнение | Диаметр обработки, мм | Монтажный диаметр, мм |
|---|---|---|
| ТСФ-Н 05 | 0–250 | 250–400 |
| ТСФ-Н 05A | 0–250 | 250–400 |
| ТСФ-Н 1 | 0–500 | 260–600 |
| ТСФ-Н 1A | 0–400 | 260–600 |
и ещё 3 — в карточке
Цена и срок — в КП
Токарный станок для фланцев с внутренним креплением ТСФ-В
Ø150–4400 мм
5 исполнений, обработка Ø150–4400 мм, автоматическая радиальная и осевая подача, три вида привода
| Исполнение | Диаметр обработки, мм | Диаметр крепления, мм |
|---|---|---|
| ТСФ-В 1 | 150–630 | 150–460 |
| ТСФ-В 2 | 400–1200 | 400–1000 |
| ТСФ-В 2,5 | 760–2040 | 760–1840 |
| ТСФ-В 3 | 1300–3300 | 1300–3000 |
и ещё 1 — в карточке
Цена и срок — в КП

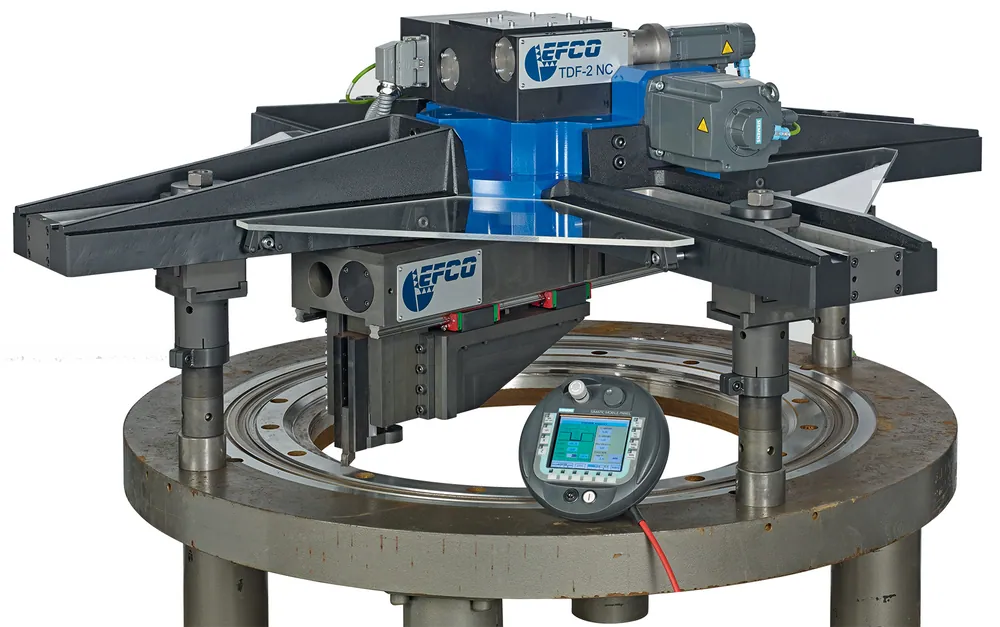

Токарный станок для фланцев с ЧПУ ТСФ-ЧПУ
Ø1700 мм
Две управляемые оси, готовые программы обработки, наружное крепление, до Ø1700 мм
| Исполнение | Диаметр обработки, мм | Монтажный диаметр, мм |
|---|---|---|
| ТСФ-ЧПУ 1 | 0–600 | 400–1100 |
| ТСФ-ЧПУ 2 | 500–1700 | 1200–2600 |
Цена и срок — в КП

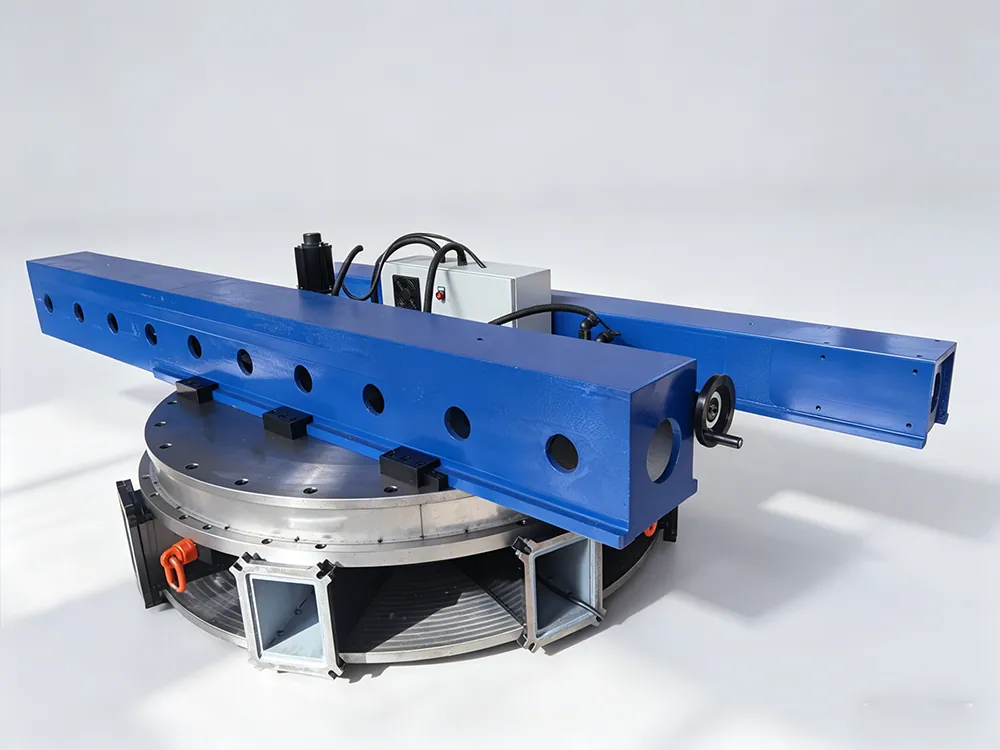

Фрезерный станок для фланцев ФФС
Фрезерование крупных фланцев на месте: балка на поворотной планшайбе, крепление внутри детали, серводвигатель
Цена и срок — в КП
Станок для проточки фланцев ФСП
Проточка фланцев на месте: 9 исполнений — внутреннее и наружное крепление, ручной, пневмо- и электропривод
| Исполнение |
|---|
| ФСП-В |
| ФСП-ВУ |
| ФСП-Н |
| ФСП-Р |
и ещё 5 — в карточке
Цена и срок — в КП
Под эти условия моделей нет. Опишите задачу — подберём или изготовим под ТЗ.
| Модель | Диапазон | Главные цифры | Исполнений | Действие |
|---|---|---|---|---|
| СОФ 560Э | Ø100–560 мм | — | 1 | |
| СОФ 350Р | Ø32–350 мм | — | 1 | |
| СОФ 610П | Ø50–610 мм | — | 1 | |
| СОФ-В | Ø50–3048 мм | Диаметр обработки: 50–3048 мм; Частота вращения: 0–48 об/мин; Расход воздуха: 1,29–2,69 м³/мин | 7 | |
| СОФ-Н 300 | до Ø305 мм | — | 1 | |
| СОФ-Ф | Ø1000–8000 мм | Диаметр обработки: 1000–8000 мм; Торцевая фреза: 200–250 до мм; Скорость вращения: 0–3 об/ч | 4 | |
| ТСФ-Н | до Ø3500 мм | Диаметр обработки: 0–3500 мм; Монтажный диаметр: 250–3700 мм; Высота станка: 265–780 мм | 7 | |
| ТСФ-В | Ø150–4400 мм | Диаметр обработки: 150–4400 мм; Высота станка: 315–500 мм | 5 | |
| ТСФ-ЧПУ | до Ø1700 мм | Диаметр обработки: 0–1700 мм; Монтажный диаметр: 400–2600 мм; Радиальный ход: 120–400 мм | 2 | |
| ФФС | уплотнительная поверхность крупного фланца на месте | — | 1 | |
| ФСП | проточка на трубе и аппарате без демонтажа | — | 9 |
Как выбрать
По креплению. Внутреннее — станок разжимается в отверстии фланца или трубы: СОФ 350Р, СОФ 560Э, СОФ 610П, серии СОФ-В и ТСФ-В. Наружное — станок крепится снаружи зоны обработки: СОФ-Н 300, серии ТСФ-Н и ТСФ-ЧПУ; его выбирают для глухих фланцев и повреждённых отверстий.
По диаметру. С внутренним креплением: до 350 мм — СОФ 350Р; 100–560 мм — СОФ 560Э; до 610 мм — СОФ 610П; до 3048 мм — серия СОФ-В; до 4400 мм — ТСФ-В. С наружным: до 305 мм — СОФ-Н 300; до 1700 мм по программе — ТСФ-ЧПУ; до 3500 мм — ТСФ-Н. От 1000 до 8000 мм — фрезерный СОФ-Ф.
По приводу. Ручной — СОФ 350Р, ему не нужно никакого питания. Дрель — СОФ 560Э, хватает сети или генератора. Пневматический — СОФ 610П, СОФ-В, СОФ-Н 300 и ТСФ-В по выбору. Электрический — младшие ТСФ-В (230 В), СОФ-В 610 с сервоприводом и СОФ-В 1270. Гидравлический — старшие ТСФ-В, СОФ-В 1270 и СОФ-Ф.
По условиям работы. Мало места над фланцем — плоские ТСФ-Н (высота от 265 мм) и ТСФ-В (от 315 мм). Равномерная подача без участия оператора — ТСФ-В с автоподачей по двум осям; сложный профиль или серия одинаковых фланцев — ТСФ-ЧПУ с программами. Нет компрессора — СОФ 350Р, СОФ 560Э, ТСФ-В или СОФ-В 610 и 1270 с электроприводом. Нужен выбор крепления и привода под площадку — серия ФСП; фрезеровка крупного фланца с креплением изнутри детали — ФФС.
Нужен не станок, а ремонт? — услуга «Ремонт фланцев на месте».
Нужен не станок, а ремонт? Ремонт фланца на объекте: проточка зеркала и восстановление уплотнительной поверхности без замены
Ремонт фланцев на месте: проточка уплотнительных поверхностей без замены фланцаКакие задачи решают
- Ремонт фланца: проточка зеркала после коррозии, эрозии, забоин и следов старой прокладки.
- Нарезание рисок и канавок уплотнительных поверхностей: гладкий торец, спиральная риска, канавки под уплотнительные кольца и RTJ-прокладки, «выступ — впадина».
- Обработка отверстия, наружного диаметра и центрирующего буртика фланца.
- Восстановление фланцев теплообменников, сосудов под давлением, колонн, люков и днищ.
- Обработка фланцевых разъёмов корпусов насосов, клапанов и турбин.
- Проточка глухих фланцев и заглушек — станками с наружным креплением.
- Фрезерование крупных монтажных фланцев: башни ветроустановок, опорно-поворотные устройства кранов, фланцы движителей судов.
Где применяются
- Нефтепереработка и нефтехимия — фланцы трубопроводов, колонн, теплообменников и реакторов в окно ППР.
- Трубопроводный транспорт — фланцевые соединения магистральных и технологических линий.
- Энергетика — фланцевые разъёмы турбин, насосов и теплообменников.
- Химическая промышленность и металлургия — восстановление фланцевых соединений аппаратов и трубопроводов.
- Судостроение и судоремонт — фланцы судовой арматуры и движителей.
- Ветроэнергетика и краны — фланцы башен и посадочные места опорно-поворотных устройств.
Статьи по теме
Фланцы и трубы
Мобильные станки для обработки фланцев: какие бывают и как выбратьВиды фланцевых станков и пять параметров выбора: диаметр, крепление, привод, профиль, место у фланцаКак выбрать · 9 мин чтения
Фланцы и трубы
Уплотнение фланцевых соединений: почему течёт фланец и как восстановить зеркало на местеПричины течи фланца по признакам, нормы ГОСТ к зеркалу и сборке, проточка уплотнительной поверхности на местеСтатья · 10 мин чтения
Фланцы и трубы
Исполнение фланцев по ГОСТ 33259-2015: уплотнительные поверхности A–M и как их восстановитьИсполнения A–M по ГОСТ 33259-2015: прокладки, шероховатость, старые обозначения 1–9 и ремонт на местеСтатья · 11 мин чтения
Вопросы и ответы
Что такое зеркало фланца и когда его протачивать?
Зеркало — это уплотнительная поверхность фланца, к которой прилегает прокладка. Протачивать его нужно, когда коррозия, забоины или следы старой прокладки не дают соединению держать давление.
Какое крепление выбрать — внутреннее или наружное?
Если отверстие фланца исправно, удобнее внутреннее: станок разжимается в нём и центрируется сам. Наружное нужно для глухих фланцев и заглушек, при повреждённом отверстии или когда отверстие тоже нужно обработать.
Можно ли обработать фланец без демонтажа трубопровода?
Да, это и есть мобильная обработка фланцев: все станки раздела ставятся прямо на фланец на месте установки.
Какие уплотнительные поверхности можно восстановить?
Гладкий торец и спиральную риску, соединительный выступ (RF), «выступ — впадину», канавки под уплотнительные кольца и RTJ-прокладки. Сложный профиль — по программе на ТСФ-ЧПУ.
Можно ли обработать фланец больше 3 метров?
Да: ТСФ-Н — до 3500 мм, ТСФ-В — до 4400 мм, фрезерный СОФ-Ф — до 8000 мм.
Вы производитель?
СОФ 560Э и СОФ 350Р производим сами: они есть на складе и отгружаются в течение 3 рабочих дней после оплаты. Остальные станки раздела поставляем, подбираем под задачу, обучаем персонал и обслуживаем.
Какая гарантия?
На СОФ 560Э и СОФ 350Р — 12 месяцев, затем постгарантийное обслуживание. По остальным станкам раздела условия гарантии — в коммерческом предложении.
Что нужно для подбора станка?
Диаметр фланца и его отверстия, тип уплотнительной поверхности, место вокруг фланца и что есть на площадке — сеть, воздух или гидравлика. Можно приложить фото или чертёж. При необходимости специалист выедет на замер.
Подберём станок под ваши фланцы
Опишите задачу: какой фланец обрабатываете, диаметр или DN, тип уплотнения и где стоит оборудование. Можно приложить фото узла или чертёж — подберём станок и пришлём КП с ценой и сроком поставки.
