Исполнение фланцев по ГОСТ 33259-2015: уплотнительные поверхности A–M и как их восстановить
На старом фланце выбито «исп. 1», в новой спецификации стоит «B», а ремонтник спрашивает, можно ли проточить выступ без замены фланца. Разбираем исполнение фланцев по ГОСТ 33259-2015 с Изменением № 1: как выглядит каждая уплотнительная поверхность, с какой прокладкой работает, какую шероховатость и плоскостность требует стандарт и как восстановить её на месте.
Техническая редакция ЗМС
01Типы исполнений фланцев: десять букв и шесть форм
ГОСТ 33259-2015 обозначает форму уплотнительной поверхности буквой (п. 4.2, рисунок 2). Букв десять, а форм шесть: часть исполнений работает парами, а L и M повторяют шип и паз под фторопластовые прокладки.
| Исполнение | Форма торца | Ответный фланец | Прокладки (п. 7.3) | Было по ГОСТ 12815-80 |
|---|---|---|---|---|
| A | Плоскость, только PN 1, 2,5 и 6 | A | Эластичные по ГОСТ 15180, металлические (в т. ч. зубчатые), СНП, на основе ТРГ, волновые | — |
| B | Соединительный выступ | B | Те же, что у A | 1 |
| E | Выступ | F | Те же, что у A | 2 |
| F | Впадина | E | Те же, что у A | 3 |
| C | Шип | D | Те же, что у A | 4 |
| D | Паз | C | Те же, что у A | 5 |
| L | Шип под фторопласт | M | На основе фторопласта-4 | 8 |
| M | Паз под фторопласт | L | На основе фторопласта-4 | 9 |
| J | Канавка под прокладку овального и восьмиугольного сечений | J | Стальные по ГОСТ 34655 | 7 |
| K | Конус под линзовую прокладку | K | Линзовые стальные по ГОСТ 34655 | 6 |
Схема пар исполнений:
B — B выступ к выступу, плоская прокладка между ними
E — F выступ входит во впадину, прокладка лежит во впадине
C — D шип входит в паз, прокладка на дне паза
L — M то же, но фторопластовая прокладка зажата в замкнутом объёме
J — J канавка напротив канавки, в них — стальное кольцо
K — K два конуса, между ними — линза
02Фланец «исполнение 1»: как перевести старые обозначения
ГОСТ 33259-2015 заменил ГОСТ 12815–12822-80 с 1 апреля 2016 года, но старые цифры остались на действующих трубопроводах и в паспортах. Перевод даёт таблица Г.1 стандарта:
- 1 → B, 2 → E, 3 → F;
- 4 и 8 → C и L, 5 и 9 → D и M;
- 6 → K, 7 → J;
- исполнения A в старом стандарте не было.
Пример из таблицы Г.3: «Фланец 1-50-10 Ст 25 ГОСТ 12820-80» в новом обозначении — «Фланец 50-10-01-1-B-Ст 25-III ГОСТ 33259». Это DN 50, PN 10, тип 01, ряд 1, исполнение B, сталь 25, группа контроля III. Группы контроля в старой записи нет — её указывают при заказе (п. 7.18). Чем различаются типы фланцев 01–21 и как собирают узел — в статье «Фланцевое соединение».
С 1 июня 2024 года действует Изменение № 1: исполнение J теперь «под прокладку овального и восьмиугольного сечений», профили D, M и канавка J перерисованы.
03Уплотнительные поверхности фланцев ГОСТ 33259-2015: шероховатость и допуски
Шероховатость стандарт задаёт с двух сторон: нижний предел — в примечании 3 к рисунку 3, верхний — на самом рисунке.
| Исполнение | Шероховатость уплотнительной поверхности | Что ещё задано на рисунке 3 |
|---|---|---|
| A, B, C, D, E, F | Ra от 3,2 до 12,5 мкм (на боковых стенках выступа E и впадины F допускается до Ra 25) | Угол 45° на кромках, где он есть, — ± 5° (таблица 14) или скругление по КД |
| L, M | Ra от 0,80 до 3,2 мкм | — |
| J | Ra 1,6 мкм на стенках канавки | Угол стенки 23° ± 30′, радиус R1,5 |
| K | Ra 1,6 мкм на конусе под линзу | Угол 20° ± 30′ |
Нижний предел значит, что доводить поверхность под исполнения A–F до зеркала не нужно: стандарт этого не предусматривает.
Остальные требования к готовой поверхности:
- плоскостность — не больше 0,4 мм при наибольшем диаметре уплотнительной поверхности до 1000 мм и 0,8 мм — свыше (таблица 14);
- допуски на размеры профиля нового фланца (для ремонта — ориентир, а не норма съёма) — высота выступа h может быть меньше номинала не больше чем на 1 мм; h1, h2, h4, h5 — больше номинала не больше чем на 0,5 мм; глубина канавки h3 — на 0,4 мм; ширина канавки b2 — ± 0,2 мм (таблица 14);
- размеры уплотнительных поверхностей по рисунку 3 и таблице 2 — обязательные (п. 7.6);
- вмятины, задиры, механические повреждения не допускаются, шероховатость проверяют по образцам (п. 8.2).
Для технологических трубопроводов ГОСТ 32569-2013 добавляет рекомендацию для спирально-навитых прокладок: гладкую поверхность обрабатывают концентрическими или спиральными канавками с Ra от 3,2 до 6,3 мкм, скруглённым резцом радиусом не меньше 1,5 мм, по 1,8–2,2 паза на 1 мм (п. 6.2.6).
04Где какое исполнение фланцев по ГОСТ 33259-2015 применяют
Рекомендации стандарта по среде и давлению — таблица А.1 приложения А:
| Среда | PN, кгс/см² | Исполнения |
|---|---|---|
| Трудногорючие и негорючие вещества | до 6 включ. | A |
| до 25 включ. | B | |
| св. 25 | E–F; C, L — D, M | |
| Вредные вещества 4-го класса опасности | до 16 включ. | B |
| св. 16 | E–F; C, L — D, M | |
| Вредные вещества 1–3 классов опасности, пожаровзрывоопасные вещества | до 40 включ. | B — с условиями п. 7.3 и примечания |
| все | E–F; C, L — D, M | |
| Вредные вещества 1-го класса опасности | все | E–F; C, L — D, M |
| Высокотемпературный органический теплоноситель | все | C, L — D, M |
| Фреон, аммиак, водород | все | E–F; C, L — D, M |
| Вакуум 0,95–0,5 абс. | — | E–F; C, L — D, M |
| Вакуум 0,5–0,01 абс. | — | C, L — D, M |
| Все среды | 63 и выше | K; J |
Примечание к таблице в редакции Изменения № 1: соединительный выступ B применяют со спирально-навитыми прокладками с двумя ограничительными кольцами до PN 40 и с прокладками на основе ТРГ до PN 100.
На арматуре своя оговорка: её фланцы изготавливают с исполнениями A, B, D, F, J, K, M, а шип и выступ (C, E, L) — только по требованию заказчика (п. 7.2). Значит, ответный фланец трубопровода к задвижке с пазом D обычно идёт с шипом C.
05Как восстановить каждое исполнение на месте
| Исполнение | Типичный дефект | Что делают | Что проверяют после |
|---|---|---|---|
| A, B | Коррозия, забоины, следы прокладки, радиальные риски | Торцуют до чистого металла и наносят риску | Ra 3,2–12,5, плоскостность, у B — высоту выступа h |
| E, F | Смятые кромки выступа, коррозия дна впадины | Протачивают торец выступа или дно впадины | Ra, высоты h1 и h2, диаметры по таблице 2 |
| C, D, L, M | Забоины шипа, коррозия в пазу | Протачивают торец шипа и дно паза | Ra (у L и M — 0,80–3,2), высоты h1, h2, h4, h5 |
| J | Забоины и коррозия стенок канавки | Протачивают канавку по профилю | Ra 1,6, угол 23° ± 30′, ширину b2, глубину h3 |
| K | Риски и коррозия конуса | Протачивают конус; возможность на конкретном станке подтверждает инженер при подборе | Ra 1,6, угол 20° ± 30′ |
Так поверхность возвращают к нормам стандарта без резки трубы, сварки и нового фланца. Причины течи по признакам — в статье «Уплотнение фланцевых соединений».
Порядок работ одинаков для всех исполнений:
- Определяют исполнение и берут размеры из таблицы 2 стандарта.
- Замеряют толщину фланца и глубину дефектов: толщина b после обработки не должна стать меньше табличной (п. 7.6 в ред. Изменения № 1).
- Ставят станок в отверстие или по наружному диаметру и выверяют по оси и торцу.
- Черновыми проходами снимают дефектный слой, чистовым выводят профиль и риску.
- Проверяют шероховатость по образцам, плоскостность и размеры профиля.
Если дефект глубже допустимого съёма, проточкой не обойтись: решение о наплавке или замене фланца принимает владелец оборудования по документам предприятия.
Наши станки
06Как это делают на месте
- СОФ 350Р — протачивает торец малых фланцев на обвязке насосов и арматуры: Ø32–350 мм с отверстием 32–100 мм. Работает вручную, без сети и воздуха, весит 8,3 кг. Производим сами, отгружаем со склада за 3 рабочих дня после оплаты.
- СОФ 560Э — Ø100–560 мм, крепление в отверстие от 60 мм, привод от электродрели 2 кВт, масса 18,5 кг. Протачивает зеркало на трубопроводе без резки, от сети или генератора. Наша модель: гарантия 12 месяцев, доработка под ТЗ — 3–5 рабочих дней.
- ТСФ-Н — канавки под кольцевые прокладки RTJ (по смыслу это исполнение J) режет тем же станком, без отдельного оборудования. Крепится снаружи, обрабатывает до Ø3500 мм, высота — от 265 мм.

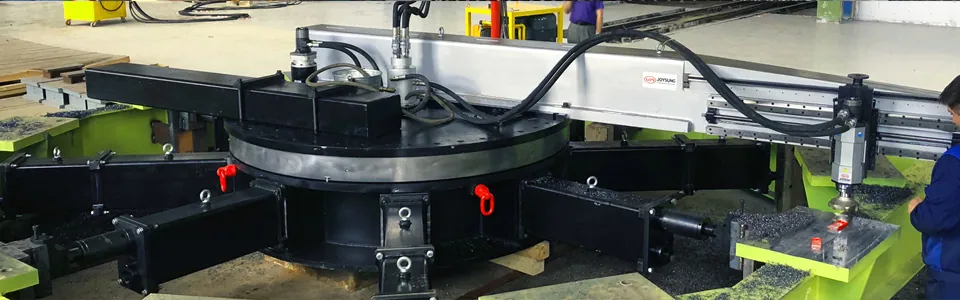

- СОФ-Ф — фрезерует крупные фланцы Ø1000–8000 мм: плоскость, отверстие, наружный диаметр, буртик и канавки; ход шпинделя 500 мм.
Какую шероховатость даёт конкретный станок на вашем материале, инженер подтвердит при подборе.
Модельный ряд с характеристиками — в разделе «Станки для обработки фланцев».
Вопросы и ответы
Какой должна быть уплотнительная поверхность фланца по ГОСТ 33259-2015?
Форма — по рисунку 2, размеры — по таблице 2 (они обязательные), шероховатость — по рисунку 3, плоскостность — не хуже 0,4 мм до Ø1000 мм и 0,8 мм свыше (таблица 14). Вмятины, задиры и механические повреждения не допускаются (п. 8.2).
Есть ли ГОСТ на восстановление уплотнительных поверхностей фланцев?
Отдельного порядка ремонта ГОСТ 33259-2015 не задаёт: он описывает требования к готовой поверхности. Восстановленная поверхность должна им отвечать, а технологию ремонта закрепляют в документах предприятия. Для поверхностей под спирально-навитые прокладки на технологических трубопроводах есть рекомендация ГОСТ 32569-2013 (п. 6.2.6).
Фланец исполнение 1 — какое это исполнение сейчас?
B — соединительный выступ (таблица Г.1 ГОСТ 33259-2015).
Чем исполнения C и D отличаются от L и M?
Форма та же — шип и паз. Но L и M рассчитаны на фторопластовые прокладки и обрабатываются чище: Ra 0,80–3,2 мкм против 3,2–12,5 мкм у C и D.
Почему на арматуре почти не встречаются шип и выступ?
По п. 7.2 фланцы арматуры делают с исполнениями A, B, D, F, J, K, M, а C, E и L — только по требованию заказчика. Шип или выступ обычно оказывается на ответном фланце трубопровода.
Подберём станок под исполнение вашего фланца
Напишите исполнение — букву по ГОСТ 33259 или старую цифру, диаметр фланца или DN, диаметр отверстия и что есть на площадке. Приложите фото уплотнительной поверхности — подберём станок и оснастку под ваш профиль и пришлём КП с ценой и сроком поставки.
