Токарный станок с ЧПУ по металлу: станки с наклонной станиной для валов и дисков

Серийные валы, диски и фланцы на универсальном станке держатся на опыте токаря: размер подгоняют на каждой детали, а опытных токарей всё труднее найти. Токарный станок с ЧПУ по металлу снимает эту зависимость — каждая деталь повторяет программу и чертёж. В разделе — цеховые станки ТНС с наклонной станиной: четыре исполнения для дисков Ø до 500 мм и валов Ø до 320 мм, пруток до 91 мм, точность наружного точения — 7-й квалитет. Поставляем, подбираем исполнение и комплектацию, обучаем операторов; а если вал нельзя снять и привезти в цех, его проточат на месте переносные станки ТШВ и ПТС из раздела «Переносные токарные станки».

Не знаете, какой нужен? Подбор за 1 минуту

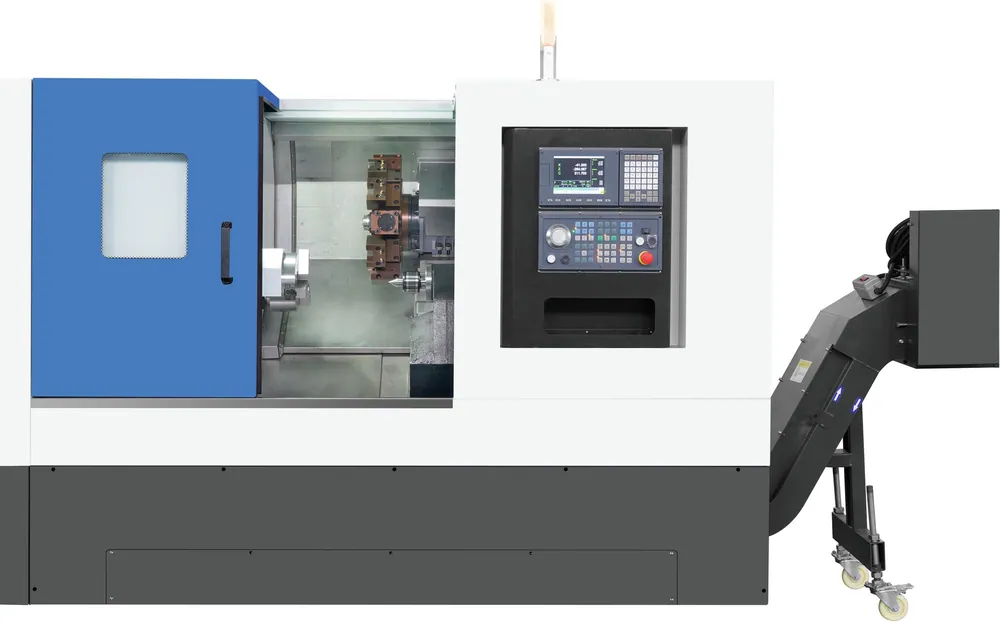

Токарный станок с ЧПУ с наклонной станиной ТНС

Ø до 500 мм

Валы и диски серийно: обработка Ø до 500 мм, пруток до 91 мм, наклонная станина 30°, точность IT7

Исполнения ТНС
ИсполнениеØ обработки: диски / валы, ммПруток, мм
ТНС 460260 / 20045
ТНС 560400 / 28052
ТНС 680500 / 32075
ТНС 750500 / 32091

Цена и срок — в КП

Подробнее

Как выбрать

  • Диаметр детали. Диски до 260 мм — ТНС 460, до 400 мм — ТНС 560, до 500 мм — ТНС 680 и ТНС 750. Валы — до 200, 280 и 320 мм соответственно.
  • Пруток. Если заготовка — пруток, смотрите на отверстие под тягу зажима: 45 мм у ТНС 460, 52 мм у ТНС 560, 75 мм у ТНС 680, 91 мм у ТНС 750.
  • Длина детали. ТНС 460 обрабатывает детали длиной до 350 мм, ТНС 560 — до 500 мм; для длинных валов на старших исполнениях допустимую длину проверим по вашему чертежу. Для работы в центрах есть задняя бабка с конусом Морзе 5.
  • Патрон и обороты. Трёхкулачковый патрон с гидравлическим зажимом — от 6″ до 12″; шпиндель — 4000 об/мин у ТНС 460 и 3000 об/мин у ТНС 680 и 750.
  • Мощность главного двигателя растёт с типоразмером: 7,5/11, 11/15, 15/18,5 и 18,5/22 кВт — для силового точения берите старшие исполнения.
  • Система ЧПУ. Если программисты работают на FANUC или Siemens, ТНС поставим с этой системой; в остальных случаях модель системы согласуем при подборе.
  • Операции кроме точения. С приводной револьверной головкой, осью Y и противошпинделем ТНС работает как токарно-фрезерный центр.

Какие задачи решают

  • Валы: ступени, канавки, резьбы по программе.
  • Диски, фланцы, крышки и втулки — наружное и внутреннее точение.
  • Сложный профиль по программе: конусы, сферы, фасонные поверхности снаружи и внутри.
  • Прутковые заготовки — пруток до Ø91 мм проходит сквозь шпиндель.
  • Детали для автомобилей, локомотивов и строительно-дорожных машин — серийно.
  • Запасные детали по чертежу для ремонтной службы завода.
  • Фрезерные и сверлильные переходы без переустановки — с приводной револьверной головкой, осью Y и противошпинделем (опции).

Где применяются

  • Автомобилестроение — валы и диски большими сериями.
  • Локомотивостроение — тела вращения серийными партиями.
  • Строительно-дорожное машиностроение — валы, втулки, фланцы.
  • Механические и ремонтные цеха заводов — замена изношенных универсальных токарных станков, запасные детали по чертежу.

Статьи по теме

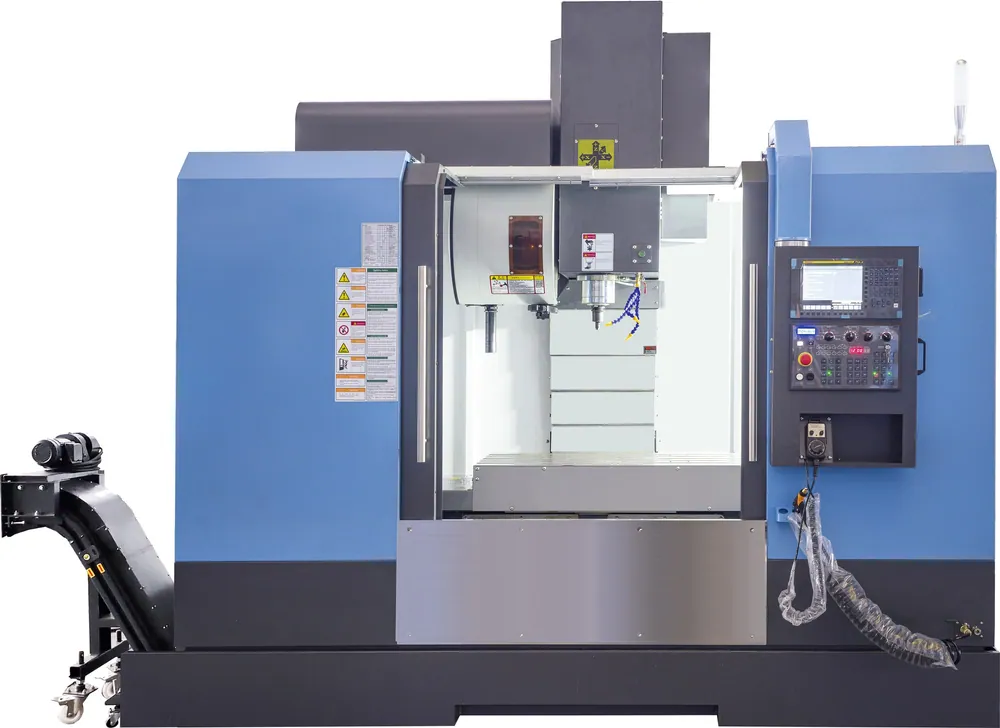

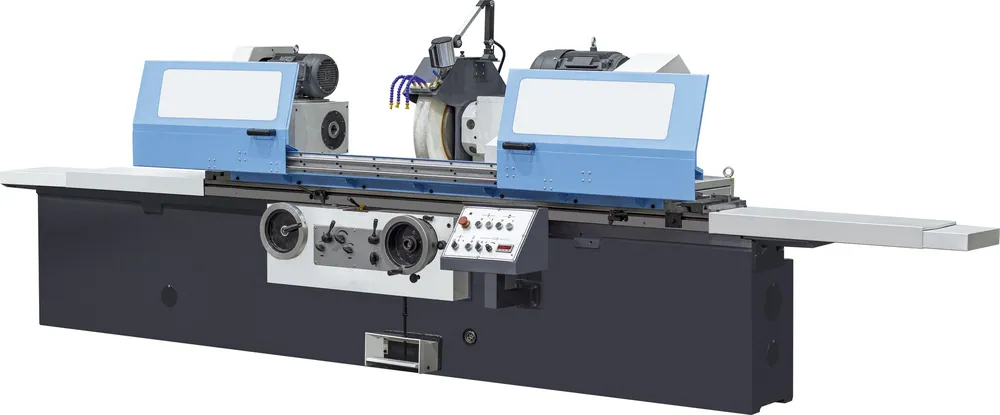

Токарный станок с ЧПУ с наклонной станиной ТНСПромышленные станки Устройство токарного станка с ЧПУ: узлы, типы, точность и как выбратьИз чего состоит токарный станок с ЧПУ, какие бывают типы, от чего зависит точность и как выбрать станок под детальСтатья · 8 мин чтения Круглошлифовальный станок КШСПромышленные станки Круглошлифовальный станок: устройство, виды и как выбратьУстройство круглошлифовального станка, виды шлифования, точность и порядок выбора станка под вал или отверстиеСтатья · 8 мин чтения Вертикальный обрабатывающий центр ВОЦПромышленные станки Обрабатывающий центр: что это, виды, устройство и как выбратьЧем обрабатывающий центр отличается от станка с ЧПУ, какие бывают типы и как выбрать центр под корпусную детальСтатья · 9 мин чтения

Вопросы и ответы

Какая точность у токарных станков с ЧПУ?

По данным серии наружное точение на ТНС выполняется по IT6–IT7; мы ориентируем вас на IT7. Допуски вашей детали проверим по чертежу до подбора.

Чем хороша наклонная станина?

Станина отлита целиком из чугуна СЧ30, наклонена на 30° и усилена рёбрами. Вместе с линейными направляющими это даёт жёсткость и гасит вибрации — размер держится и при силовом точении.

Какую систему ЧПУ выбрать?

Ту, на которой уже работают ваши программисты: по заказу ТНС поставляем с FANUC или Siemens. Модель штатной системы назовём при подборе.

Можно ли фрезеровать на токарном станке с ЧПУ?

Можно, если заказать приводной инструмент в револьверной головке. Ось Y и противошпиндель добавят фрезерование со смещением от оси детали и обработку второго торца без переустановки.

Это ваше производство?

Нет. ТНС — поставляемое оборудование: подбираем исполнение, организуем поставку, обучаем операторов и отвечаем на вопросы в работе. Условия гарантии — в коммерческом предложении.

Подберём токарный станок с ЧПУ под ваши детали

Опишите задачу: какие детали точите, диаметр и длина, материал, размер партии. Можно приложить чертёж — подберём станок и пришлём КП с ценой и сроком поставки.
