Переносные токарные станки — проточка валов и обработка арматуры на месте

Изношенная шейка вала или уплотнительная поверхность задвижки — частая причина остановки агрегата, а демонтаж и перевозка в цех растягивают ремонт на недели. Переносной токарный станок крепится прямо на вал или корпус детали: проточка вала, расточка отверстий и уплотнений идут на месте. В разделе — станки для проточки и наплавки шеек валов, переносные токарные станки для арматуры с ручной настройкой и с ЧПУ, станки для опорных роликов печей и конической резьбы, а также стационарные станки с ЧПУ для ремонтного цеха.

Не знаете, какой нужен? Подбор за 1 минуту
Рабочий размер, Ø, мм
мм

Переносной токарный станок ПТС для арматуры и насосов

Ø до 800 мм

Переносной токарный станок для арматуры, насосов и турбин: Ø до 800 мм, автоподача по двум осям

Исполнения ПТС
ИсполнениеØ обработки, ммГлубина обработки, мм
ПТС 030–150250
ПТС 050–200250
ПТС 10–400450
ПТС 20–800600

Цена и срок — в КП

Подробнее

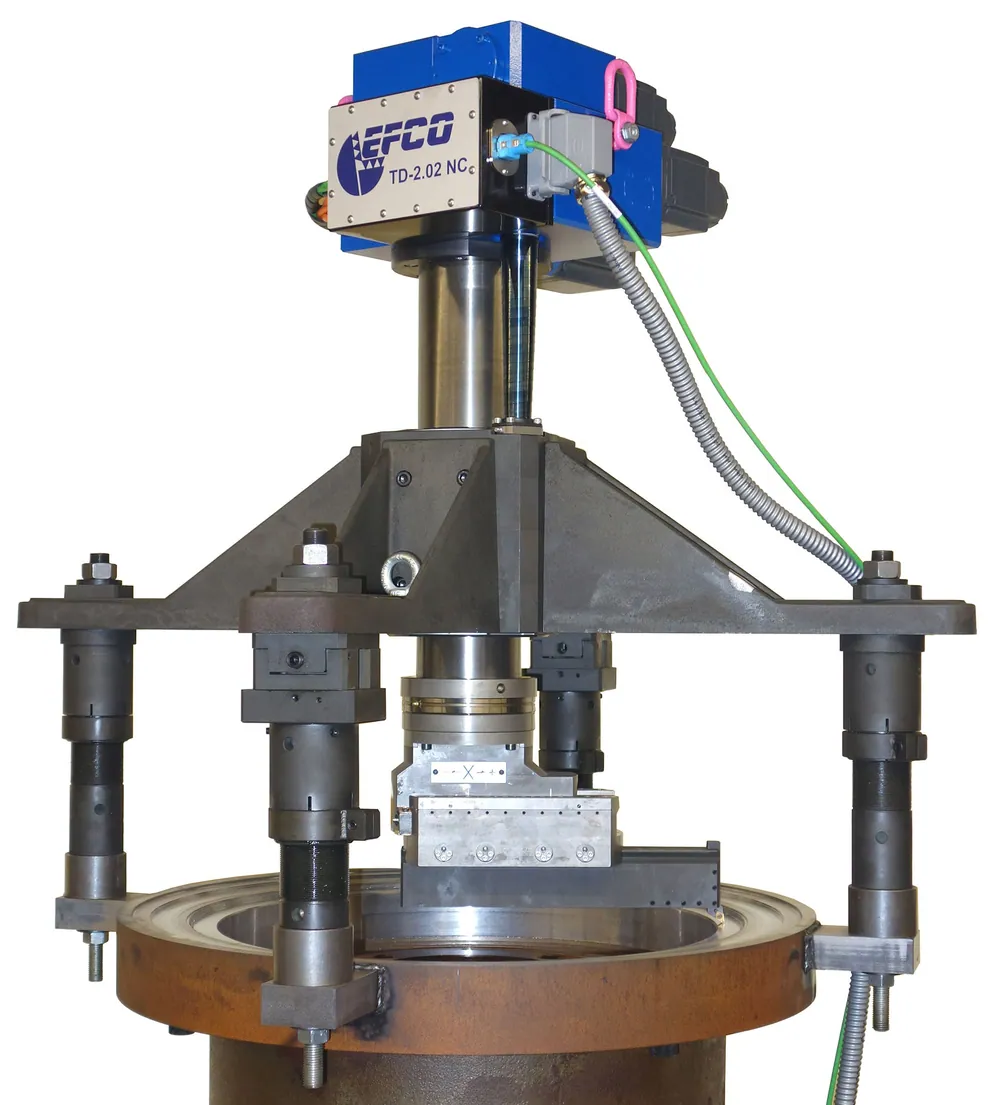

Переносной токарный станок с ЧПУ ПТС-ЧПУ

Ø до 1450 мм

Две оси с ЧПУ и готовые циклы: уплотнения, конусы, радиусы, канавки, Ø до 1450 мм

Исполнения ПТС-ЧПУ
ИсполнениеØ обработки, ммМонтажный Ø, мм
ПТС-ЧПУ 10–400350–750
ПТС-ЧПУ 20–800400–1100
ПТС-ЧПУ 3150–1450780–1780

Цена и срок — в КП

Подробнее

Станок для проточки шеек валов ТШВ

Ø50–450 мм

Проточка шеек валов без снятия: Ø50–450 мм, крепление на торец, горизонтально и вертикально

Исполнения ТШВ
ИсполнениеØ вала, ммОсевой ход, мм
ТШВ 3050–250370
ТШВ 50200–450500

Цена и срок — в КП

Подробнее

Как выбрать

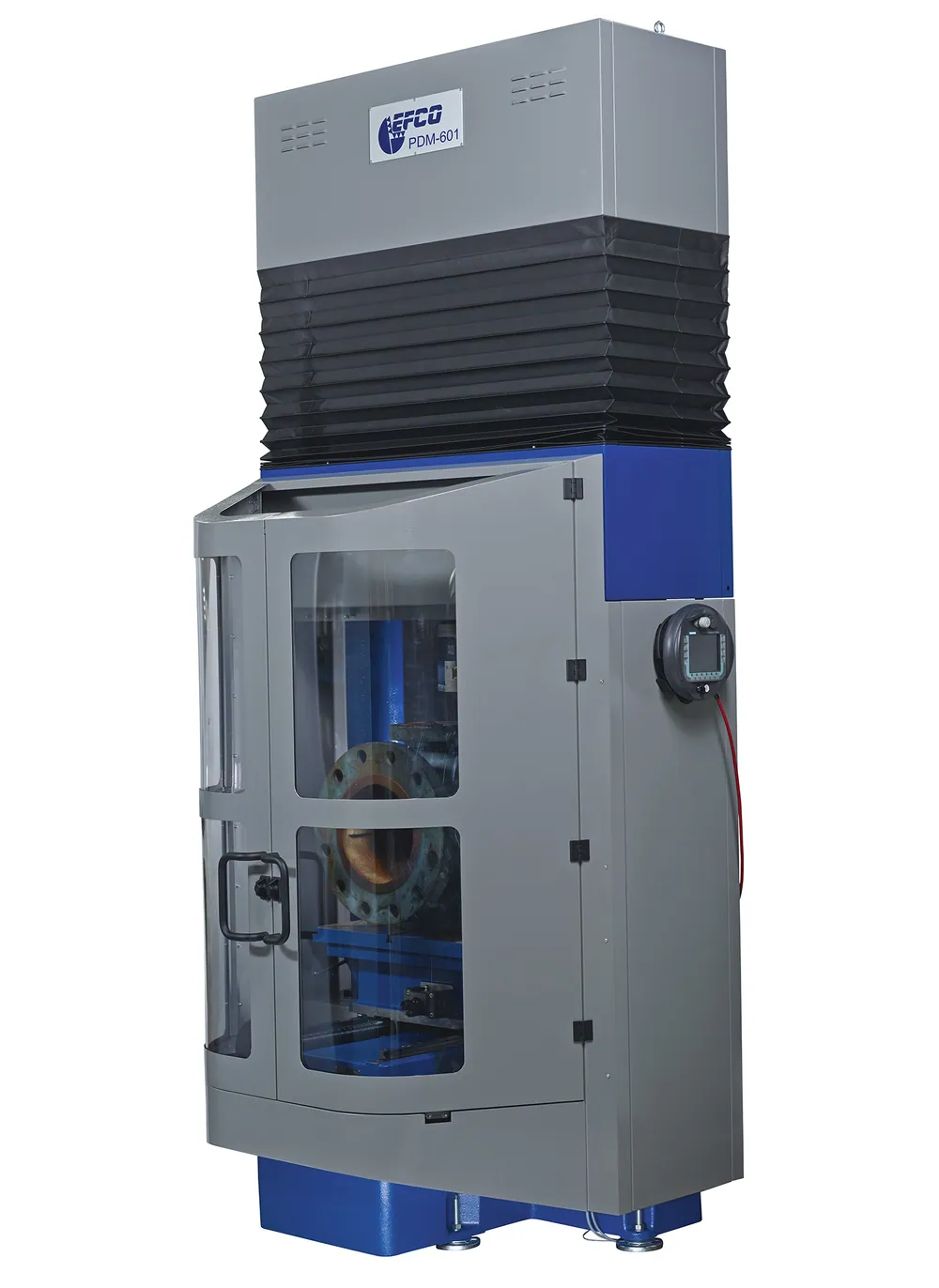

  • Что обрабатываете. Наружную поверхность вала — станок для проточки валов ТШВ. Отверстия и уплотнительные поверхности корпусов — ПТС или ПТС-ЧПУ. Деталь, которую привозят в цех и ставят на стол, — СТА.
  • Диаметр. ТШВ 30 — валы Ø50–250 мм, ТШВ 50 — Ø200–450 мм. ПТС — до Ø150, 200, 400 или 800 мм. ПТС-ЧПУ — до Ø400, 800 или 1450 мм. СТА — Ø80–600 или Ø80–1050 мм.
  • Профиль. Простая проточка — ПТС. Конусы, радиусы и канавки по программе — ПТС-ЧПУ или СТА.
  • Питание на площадке. ТШВ — сеть 220 В или пневмопривод по заказу. ПТС — сеть 230/120 В или 380–480 В, сжатый воздух 6–7 бар, аккумулятор 18 В. ПТС-ЧПУ — 380/480 В.
  • Где работать. На объекте — ТШВ, ПТС, ПТС-ЧПУ; в ремонтном цехе — СТА, а также ПТС.

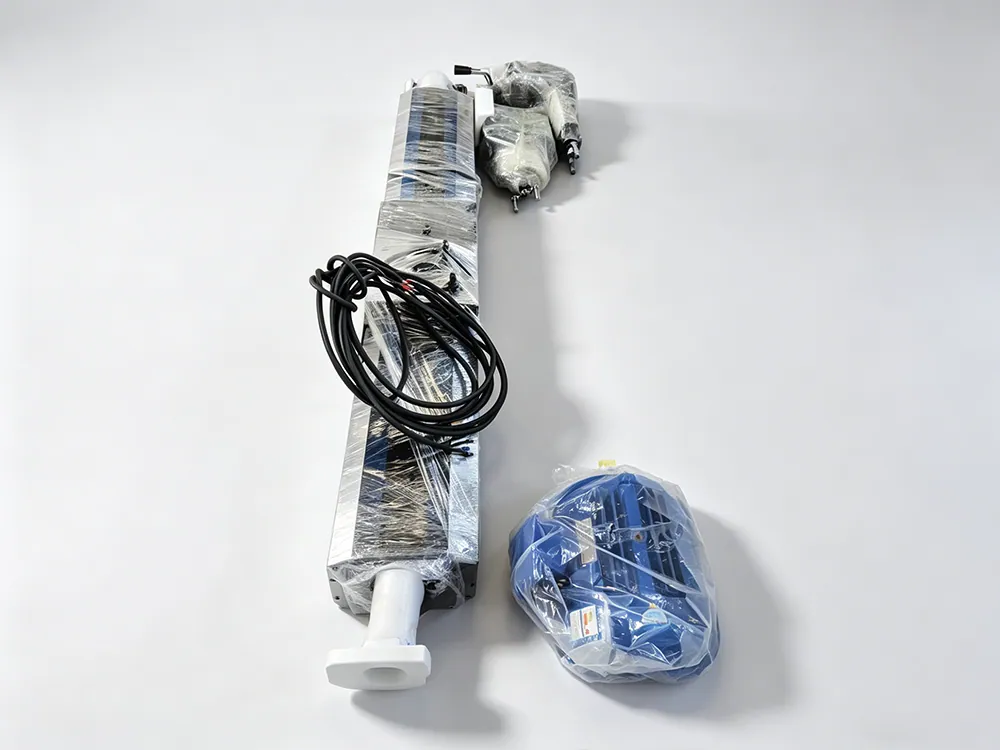

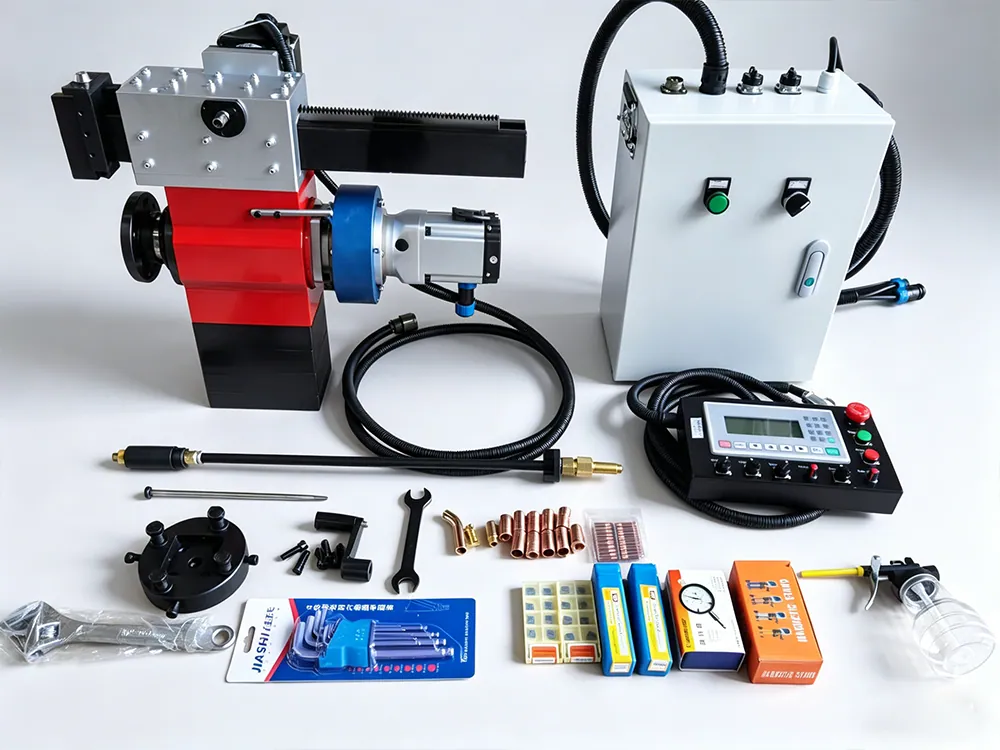

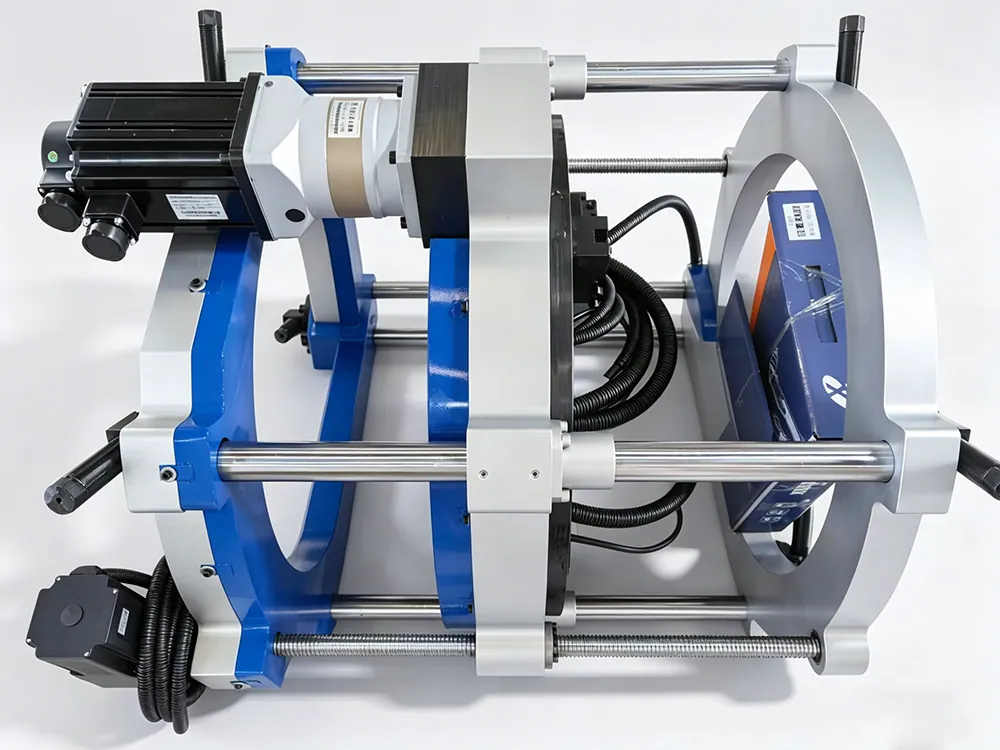

  • Особые задачи. Торец вала недоступен — ОТВ охватывает вал снаружи; концевую шейку нужно наплавить — ТВ; опорные ролики печей и барабанов — ТОР; коническая резьба на трубах — КРС. Характеристики этих поставочных станков присылаем в КП.
  • Станок не нужен, нужен отремонтированный узел? Валы и арматуру восстанавливаем на объекте — услуги «Восстановление валов на месте» и «Ремонт запорной арматуры на месте».

Нужен не станок, а ремонт? Проточка шеек и восстановление шпоночных пазов прямо на агрегате, без снятия вала

Восстановление валов на месте: проточка шеек и ремонт шпоночных пазов без демонтажа

Какие задачи решают

  • Проточка вала под подшипник, шеек, канавок под уплотнения и стопорные кольца — Ø50–450 мм.
  • Проточка вала на месте: валы электродвигателей, турбин и приводные валы без снятия.
  • Расточка отверстий и проточка уплотнительных поверхностей задвижек и клапанов.
  • Выборка изношенных сёдел клапанов.
  • Обработка корпусов насосов, цилиндров, турбин и теплообменников.
  • Конусы, радиусы и канавки по программе ЧПУ.
  • Капитальный ремонт арматуры в цехе — обе стороны клина задвижки за одно закрепление.

Где применяются

  • Энергетика: ТЭС, ГРЭС, АЭС — валы турбин и электродвигателей, арматура, корпуса турбин.
  • НПЗ, химия, нефтегаз — ремонт запорной арматуры, насосов, теплообменников и фланцев.
  • Металлургия — насосы, цилиндры, корпуса.
  • Верфи и нефтепромыслы — арматура, насосы и цилиндры.
  • Ремонтные заводы и сервисные компании — поток капитального ремонта арматуры, ремонт электродвигателей.

Статьи по теме

Станок для проточки шеек валов ТШВВалы, токарная обработка, сверление Способы восстановления валов: ремонт, технология и что можно сделать на местеКак выбрать способ ремонта вала по виду износа и какие работы делают на месте, не вынимая вал из агрегатаСтатья · 8 мин чтения Переносной токарный станок ПТСВалы, токарная обработка, сверление Проточка вала на месте: как проточить шейку без демонтажаКак проточить шейку, не вынимая вал: схемы установки станка, подготовка, порядок работ и приёмкаСтатья · 7 мин чтения МФШС-24Фрезерование на месте Фрезерование шпоночного паза на месте: когда это выгоднее, чем снимать валСравнение с демонтажом, размеры пазов по ГОСТ 23360-78 и шпоночно-фрезерные станки, которые ставят прямо на валСтатья · 8 мин чтения

Вопросы и ответы

Можно ли проточить вал, не снимая его?

Да. ТШВ крепится на торец вала и вращается вокруг него — нужен доступ к торцу. Если торец недоступен или повреждён, берите ОТВ: его рама зажимается на самом валу.

Какую точность дают станки?

ПТС обрабатывает плоские поверхности и уплотнительные сёдла с точностью до сотых долей миллиметра. Требования к вашей детали проверим по чертежу.

Нужно ли уметь программировать ЧПУ?

Нет. У ПТС-ЧПУ и СТА стандартные программы и циклы уже заложены, оператор выбирает цикл и задаёт размеры.

Есть ли станки, которые работают без электросети?

Да. С пневмоприводом работают ПТС 03, ПТС 05 и ПТС 2, от аккумулятора — ПТС 05, а ТШВ по заказу комплектуют пневмоприводом.

Чем переносной станок отличается от стационарного?

Переносной крепится на деталь там, где она стоит. Стационарный СТА стоит в цехе: деталь привозят и ставят на стол, зато обе стороны клина задвижки обрабатываются за одно закрепление.

Справятся ли наши слесари?

Да. Персонал заказчика обучим установке и выверке станка, а на вопросы в работе инженер ответит в мессенджере — бесплатно весь срок сотрудничества.
