Мобильный расточно-наплавочный комплекс КРН 200 — расточка Ø40–200 и наплавка Ø30–200 мм
Расточка и наплавка в одном комплекте: Ø40–200 / Ø30–200 мм, привод от дрели, 25 кг
1 / 6
Собственное производство
Какие задачи решает

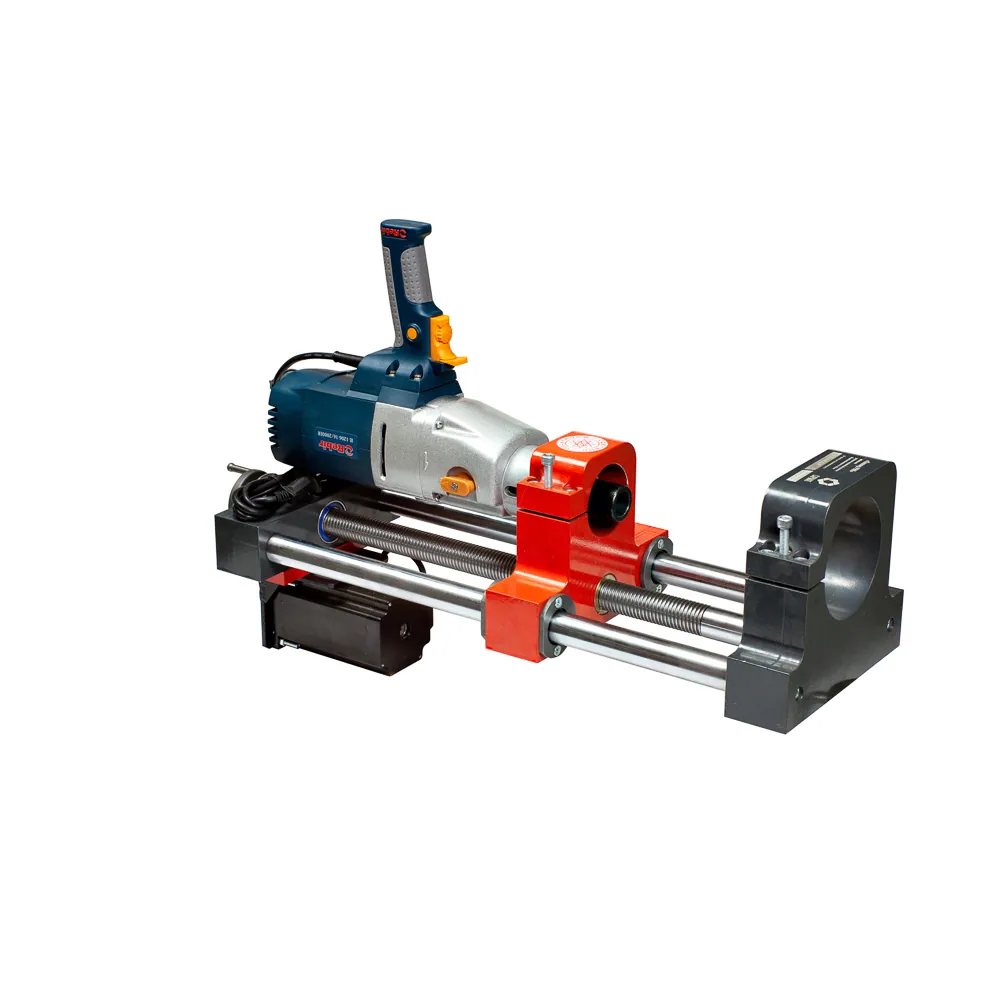

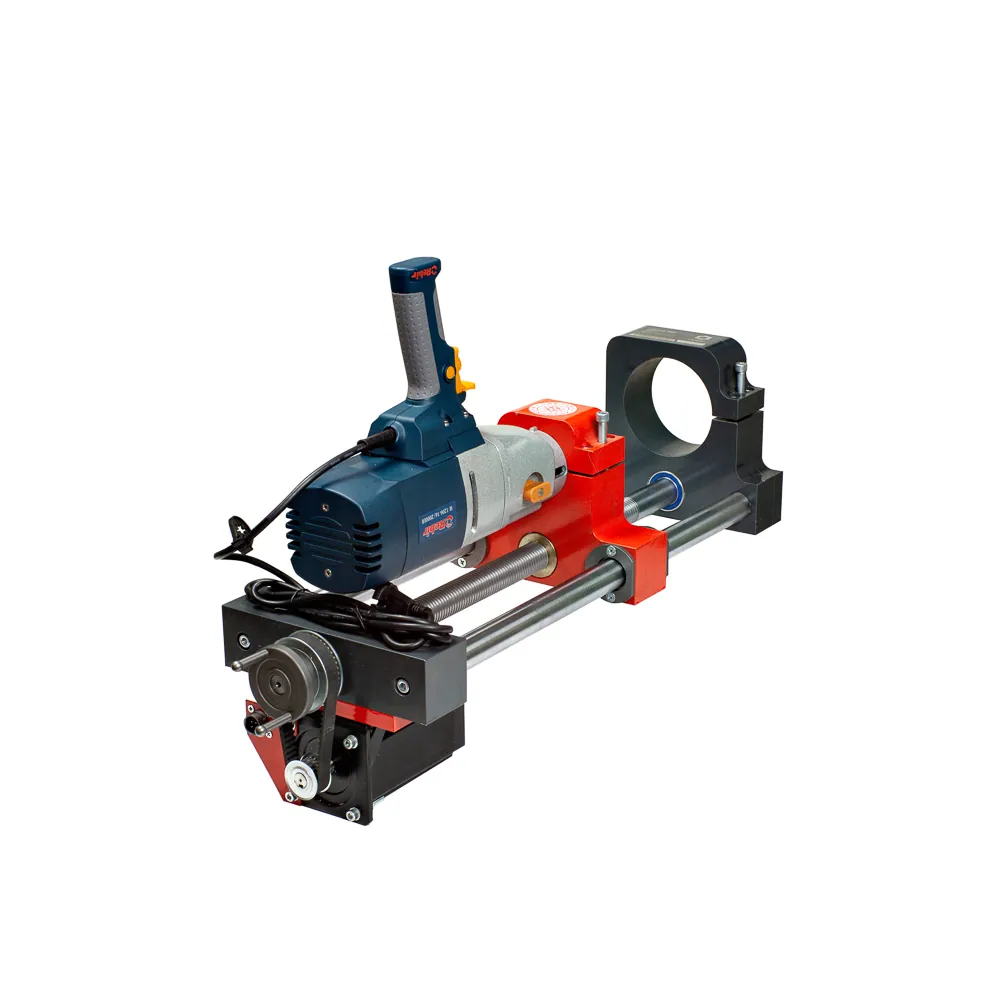

Сильно разбитую проушину одной расточкой не вылечить: металл сначала наращивают наплавкой, и обычно для этого везут второй станок. Мобильный расточно-наплавочный комплекс КРН 200 закрывает весь ремонт одним комплектом: растачивает Ø40–200 мм, наплавляет Ø30–200 мм и снова растачивает в размер под втулку — прямо на технике, без эвакуации в цех. Комплекс весит 25 кг и работает от сети 220 В или генератора.
Полное восстановление разбитых проушин стрел, рукоятей и ковшей и овальных посадочных мест под пальцы и втулки: расточка — наплавка — расточка в размер.
Пара соосных проушин на одной борштанге Ø30 × 1200 мм — ход 400 мм.
Отверстия от 30 мм — на комплекте для малых диаметров.
Дополнительное оборудование добавляет сверление до 32 мм, наружное точение Ø до 300 мм, резьбу М45 и хонингование.
Почему выбирают КРН 200
Весь цикл — один комплект
Борштанга Ø30 × 1200 мм, наплавочная штанга Ø30 × 1000 мм с питающим кабелем, наплавочный модуль, опоры и центровочная система работают вместе: наплавка идёт на тех же опорах, без повторной выверки оси.
Подачу ведёт мотор, борштангу крутит ваша дрель
Шаговый двигатель 0,8 кВт даёт подачу 0–1,0 мм/об с плавной регулировкой и реверсом и вращает наплавочную штангу, а за второй мотор на вращение борштанги вы не переплачиваете.
Два режима наплавки — и посадка без доводки
Автоматическая наплавка кладёт равномерный слой по всей длине, ручная добавляет металл на отдельный участок. После чистовой расточки — квалитет H7 и шероховатость Ra 1,6: втулка садится сразу.
Всё для работы в комплекте
Станция управления и пульт, 10 медных наконечников, три сменных сопла, жёсткий и гибкий гусаки, гусак-сопло с удлинителем; для расточки — две державки и 50 твердосплавных пластин.
Первый полный цикл — уже на обучении
Бесплатное обучение на производстве — до 8 часов, с сертификатом: расточку и наплавку вы выполните сами под присмотром мастера. Гарантия — 36 месяцев на комплекс и 24 месяца на электронику.
Работает годами — и в мороз
На предприятии по ремонту дорожно-строительной техники КРН 200 в работе с 2019 года: в благодарственном письме — ни нареканий, ни отказов. Предприниматель, который ремонтирует на нём свою и чужую спецтехнику, работает с 2022 года летом и зимой, в том числе при −15 °C, и пишет, что комплекс прост в управлении.
Кому подойдёт
Частному мастеру, который начинает сразу с полного цикла
один комплект вместо расточного и наплавочного станков по отдельности.
Сервисам и ремонтным службам спецтехники
шарниры восстанавливаются на месте, машина не ждёт эвакуации.
Сельхозпредприятиям, стройкам и лесозаготовке, где до цеха далеко.
Кому лучше другая модель
Если отверстия больше 200 мм или ремонт идёт каждый день, берите КРН 400С с сервоприводом. Если расточной станок у вас уже есть, достаточно добавить наплавочный МНК 400.
Как проходит работа
- Закрепляете опоры по обе стороны изношенного отверстия и центровочной системой выставляете борштангу по оси.
- Растачиваете отверстие, чтобы убрать овальность.
- Ставите наплавочную штангу, подключаете сварочный полуавтомат и наплавляете отверстие в автоматическом режиме.
- Возвращаете борштангу и растачиваете отверстие в чистовой размер, контролируя диаметр штихмасом.
Похожие модели
Другие станки раздела «Мобильные расточно-наплавочные комплексы».
КРН 400С
Ø50–400Расточка Ø50–400 и наплавка Ø30–400 мм, сервопривод 1,5 кВт, три режима наплавки
КРН 400К
Ø400 ммРасточка Ø50–400 мм и автоматическая наплавка при весе 25 кг — для труднодоступных мест
РНС
Расточка и наплавка одной установкой: сервопривод, выносной пульт, семь исполнений, есть исполнение с ЧПУ
Статьи по теме
Расточка и наплавка
Технология восстановления отверстий расточкой и наплавкой: шаг за шагом на местеРасточка — наплавка — расточка в размер: порядок работ, припуски и ошибки при ремонте отверстий на местеСтатья · 9 мин чтения
Расточка и наплавка
Восстановление проушин и отверстий стрелы экскаватора на месте: расточка и наплавкаКакие проушины экскаватора разбивает первыми, как оценить износ и восстановить отверстия прямо на техникеСтатья · 9 мин чтения
Расточка и наплавка
Как работает расточно-наплавочный станок и комплекс: от выверки до чистовой расточки (с видео)Что делает каждый узел комплекса на этапах выверки, расточки, наплавки и чистовой расточки — с видеоСтатья · 8 мин чтения
Вопросы и ответы
Что нужно докупить к комплексу?
Электродрель и сварочный полуавтомат — у многих они уже есть. Полуавтомату нужны ток 200 А, встроенный стабилизатор напряжения, евроразъём горелки и раздельная регулировка тока и подачи проволоки; проволока — Ø0,8–1,2 мм. Если чего-то нет, поставим вместе с комплексом.
Можно ли потом поставить сервопривод?
Нет, комплекс рассчитан на вращение от дрели. Если планируете большой объём работ, сразу берите КРН 400С с сервоприводом 1,5 кВт.
Чем КРН 200 отличается от связки МРС 200Р и МНК 400?
КРН 200 — единый комплект с электроприводом подачи и для расточки, и для наплавки. В связке МРС 200Р подача при расточке ручная, зато наплавочный станок МНК 400 можно использовать и отдельно, на собственном штативе.
Какой генератор нужен для работы в поле?
От 9 кВт — его хватит и на комплекс, и на сварочный полуавтомат.
Как перевозить комплекс?
Комплекс весит 25 кг. Станок, станция управления и оснастка укладываются в транспортировочные ящики, борштанга и наплавочная штанга — в два тубуса.
Соберём комплект для полного цикла ремонта отверстий
Расскажите, с какой техникой работаете и какие диаметры встречаются чаще, — соберём стартовый комплект с оснасткой, расходниками и, если нужно, дрелью и полуавтоматом и пришлём КП с ценой и сроком отгрузки.
