Станок СФПС-402/47 для ремонта тележек 18-522А — наплавка и расточка Ø94–402 мм
Наплавка и расточка конических поверхностей тележек 18-522А на месте: Ø94–402 мм, глубина до 47 мм
1 / 3
Собственное производство
Какие задачи решает
Пока тележку везут в цех на стационарный станок, вагон стоит и не зарабатывает. Станок СФПС-402/47 ставится прямо на вагонную тележку 18-522А и восстанавливает изношенные конические посадочные поверхности на месте: наплавляет металл и растачивает в размер Ø94–402 мм на глубину до 47 мм. По нашим данным, ремонт тележек на месте занимает 1–2 дня вместо 7–10 при отправке в цех.
- Восстановление конических посадочных поверхностей тележек 18-522А после износа, коррозии и деформации.
- Наплавка изношенного слоя наплавочной штангой Ø30 мм.

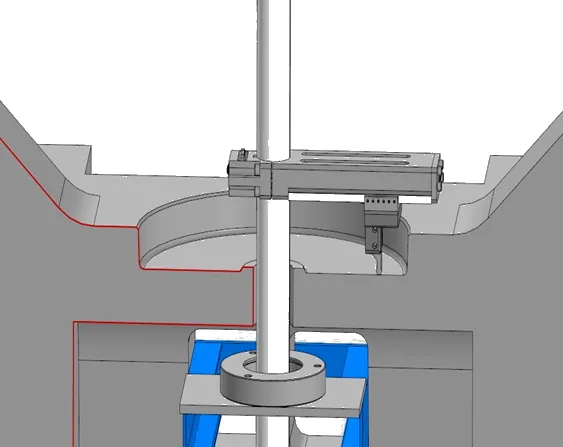

- Расточка конических поверхностей Ø94–402 мм на глубину до 47 мм борштангой Ø50 мм.
- Обработка торцевых поверхностей — приспособлением из комплекта.
- Ремонт в депо и на открытых площадках, без погрузки и перевозки тележки.
Почему выбирают СФПС-402/47
Наплавка и расточка с одной установки
Станок несёт расточный и наплавочный модули: после наплавки не нужно переставлять тележку на другое оборудование.
Сварочный полуавтомат уже в комплекте
Вместе с ним — наплавочная штанга с питающим кабелем, гусак с удлинителем, три сменных сопла и медные наконечники. Наплавлять можно сразу после монтажа.
Точная установка на тележку
Верхняя и нижняя монтажные площадки фиксируют станок, регулировочные болты выставляют его по поверхности, магнитная стойка с часовым индикатором входит в комплект.
Стабильность на открытой площадке
Прочное основание и жёсткая кинематика держат станок при работе вне цеха. Конусность после расточки — не более 0,02 мм.
Один оператор и сеть 220 В
Сервопривод 1,5 кВт, управление с пульта. Станок весит 160 кг и перевозится в трёх ящиках и двух тубусах.
Работаете напрямую с производителем
Производим станок сами: бесплатно обучаем ваш персонал на нашем производстве, даём гарантию 12 месяцев и передаём паспорт, руководство по эксплуатации и инструкцию по ТО.
Кому подойдёт
Вагонным депо и вагоноремонтным предприятиям, которые ремонтируют тележки 18-522А.
Собственникам вагонного парка со своей ремонтной базой
чтобы не зависеть от очереди на стационарный станок.
Предприятиям промышленного железнодорожного транспорта с грузовыми вагонами на тележках 18-522А.
Если тележка другой модели
Станок рассчитан на 18-522А. Для другой модели пришлите чертёж узла — оценим доработку под ваше техническое задание. Отверстия в других узлах восстанавливают расточно-наплавочные комплексы КРН.
Как проходит работа
- Тележку ставят на рельсы или стеллаж, поверхность очищают от грязи, масла и окалины.
- Монтируют верхнюю и нижнюю площадки и выставляют станок регулировочными болтами по индикатору.
- Наплавочной штангой и полуавтоматом восстанавливают изношенный слой металла.
- После остывания наплавки растачивают конус борштангой Ø50 мм на заданную глубину.
- Проверяют диаметр, конусность и шероховатость, при необходимости обрабатывают торец.
Статьи по теме
Турбины, ЖД, двигатели, спецтехника
Ремонт тележек на месте: расточка и наплавка тележек 18-522А без отправки в цех (СФПС-402/47)Наплавка и расточка конических поверхностей тележек 18-522А в депо: этапы, контроль, оборудованиеСтатья · 7 мин чтения
Турбины, ЖД, двигатели, спецтехника
Запрессовка втулок и выпрессовка пальцев спецтехники: как делать без цехового прессаПалец не выбить, втулку не посадить ровно: способы без цехового пресса, оправка и порядок работ на техникеСтатья · 7 мин чтения
Турбины, ЖД, двигатели, спецтехника
Ремонт энергетического оборудования на ТЭС и ГРЭС: какие работы делают без демонтажаПолумуфты, фланцы, арматура, клапаны и уплотнения турбин: что ремонтируют на станции без демонтажа и чемОбзор отрасли · 9 мин чтения
Вопросы и ответы
Подойдёт ли станок для ремонта тележек 18-100?
СФПС-402/47 спроектирован под тележки 18-522А. Если у вас другая модель, пришлите чертёж конического узла — скажем, возможна ли доработка станка.
Сколько времени занимает ремонт тележки?
По нашим данным, 1–2 дня против 7–10 при отправке в цех. Точный срок зависит от износа и объёма наплавки.
Нужен ли свой сварочный аппарат?
Нет, сварочный полуавтомат входит в комплект вместе с наплавочным модулем и горелкой.
Какая точность после обработки?
Конусность — не более 0,02 мм, шероховатость — Ra 12,5 мкм.
Кто будет работать на станке?
Станок обслуживает один оператор. Ваш персонал мы бесплатно обучаем на нашем производстве.
Какое питание нужно?
Сеть 220 В. Станок управляется с пульта, привод — сервомотор 1,5 кВт.
Рассчитаем ремонт тележек для вашего депо
Напишите модель тележки, число тележек в месяц и характер износа или пришлите фото узла — подберём комплектацию и пришлём КП с ценой и сроком поставки.
