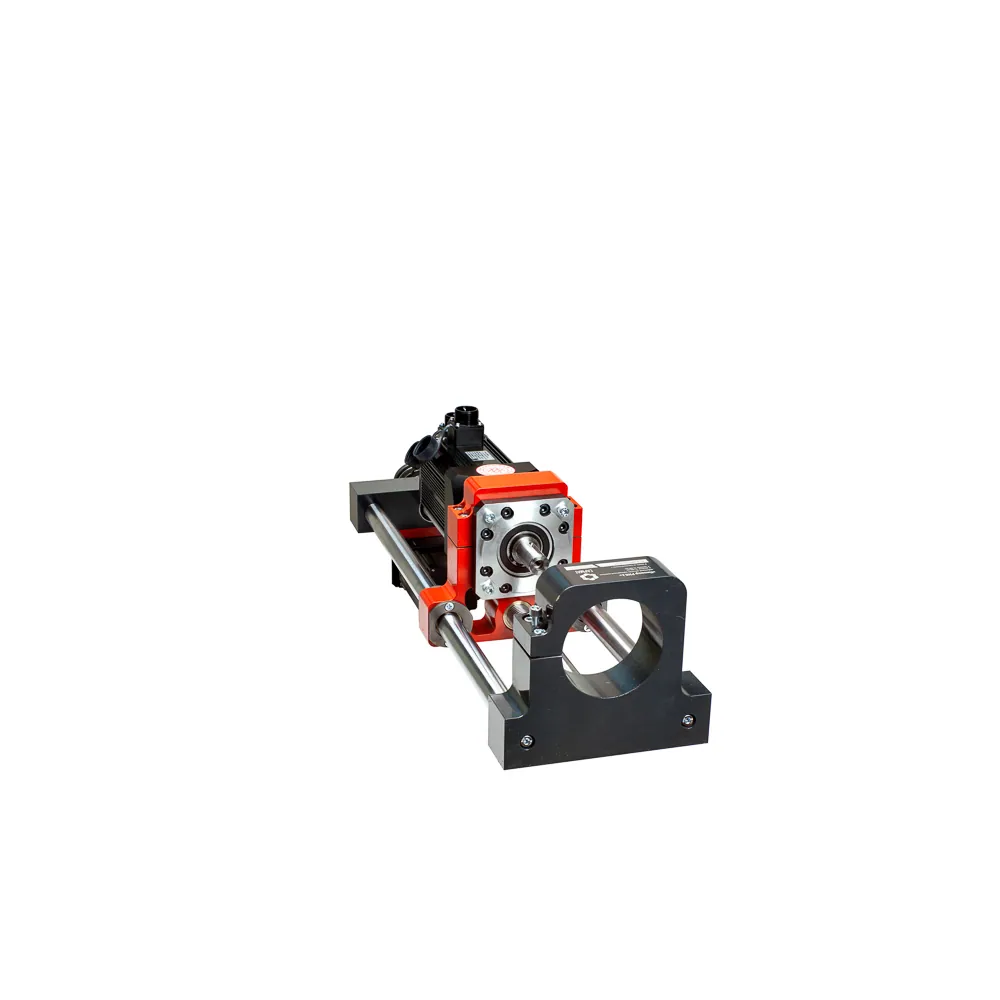

Мобильный расточно-наплавочный комплекс КРН 400С — расточка Ø50–400 и наплавка Ø30–400 мм
Расточка Ø50–400 и наплавка Ø30–400 мм, сервопривод 1,5 кВт, три режима наплавки
1 / 3
Собственное производство
Какие задачи решает
Пока тяжёлая техника стоит с разбитыми шарнирами, предприятие теряет смены, а цеховой ремонт начинается с демонтажа. Мобильный расточно-наплавочный комплекс КРН 400С восстанавливает отверстия на месте: растачивает Ø50–400 мм, наплавляет Ø30–400 мм и возвращает посадку под втулку с точностью H7. Сервопривод 1,5 кВт и автоподача делают его комплексом для ежедневной работы.
Восстановление проушин и шарниров тяжёлой техники до Ø400 мм: расточка — наплавка — расточка в размер.
Наплавка отверстий Ø30–400 мм, в том числе секторная — только изношенной стороны, без лишнего металла на целой части.
Соосные отверстия длинного шарнира — за одну установку борштанги Ø40 × 1500 мм, ход 500 мм.
С дополнительным оборудованием комплекс ещё и сверлит (до 45 мм), нарезает резьбу М45, хонингует и точит снаружи детали Ø до 300 мм.
Почему выбирают КРН 400С
Сервопривод на весь диапазон
Сервомотор 1,5 кВт, 0–300 об/мин, плавная бесступенчатая регулировка: мощности хватает и на небольшие проушины, и на посадочные места Ø400 мм.
Три режима наплавки — меньше проволоки и лишнего металла
Автоматический кладёт равномерный слой по всей длине, ручной — на отдельные участки, секторный — только на изношенную сторону. Чистовая расточка затем выводит отверстие в H7 и Ra 1,6 — втулка запрессовывается без доводки.
Режим задали — комплекс держит его сам

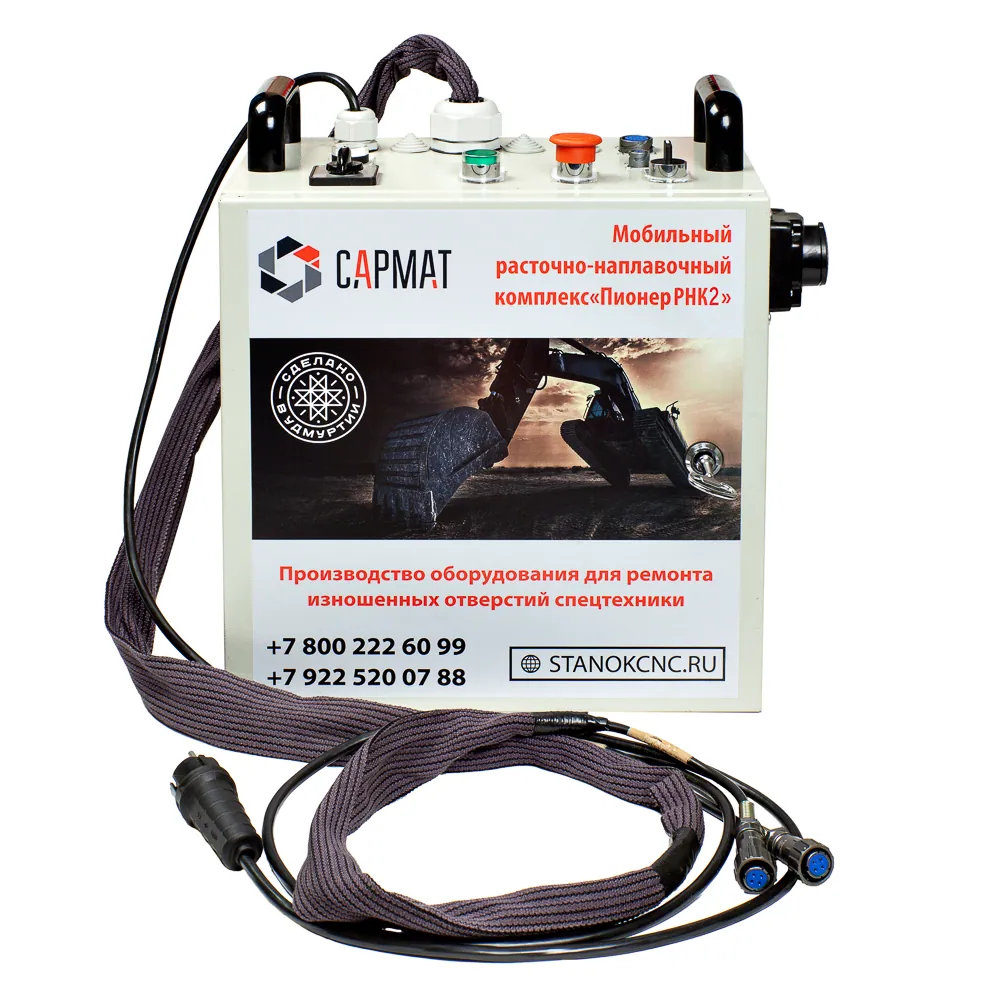

Подачу 0–1,0 мм/об с реверсом даёт шаговый двигатель 0,8 кВт, он же вращает наплавочную штангу; обороты и подачу задаёте на станции управления или на пульте на кабеле.
Всё для наплавки в комплекте
Наплавочный модуль, наплавочная штанга Ø30 × 1000 мм с питающим кабелем, 10 медных наконечников, три сменных сопла, гусаки; для расточки — державки и 50 твердосплавных пластин.
Обучение, сопровождение и гарантия
Бесплатно учим на производстве — до 8 часов, с сертификатом, а потом помогаем в работе: за такое обучение и сопровождение владелец КРН 400С прислал нам благодарственное письмо. Гарантия — 36 месяцев на комплекс и 24 месяца на электронику, борштангу другого размера поставим по техническому заданию за 3–5 рабочих дней.
Кому подойдёт
Горнодобывающим предприятиям, карьерам и крупным стройкам с большим парком тяжёлой техники: шарниры восстанавливаются там, где машина работает.
Сервисам спецтехники с ежедневной загрузкой, где наплавка нужна почти в каждом ремонте.
Частному мастеру, который вырос из КРН 200
отверстия до Ø400 мм и почти каждый заказ — с наплавкой.
Кому лучше другая модель
Для отверстий до 200 мм и небольшого объёма хватит КРН 200. Если работать предстоит в стеснённых узлах и важен вес, посмотрите КРН 400К — 25 кг против 45 кг у КРН 400С.
Как проходит работа
- Закрепляете главную и заднюю опоры по обе стороны отверстия и выставляете борштангу центровочной системой.
- Черновым проходом снимаете овал: обороты и подачу задаёте с пульта, дальше их держат сервомотор и шаговый двигатель.
- Ставите наплавочную штангу, подключаете полуавтомат и выбираете режим: автоматический по всей длине, ручной по участку или секторный по изношенной стороне.
- Выходите в чистовой размер; диаметр между проходами меряете штихмасом, не вынимая борштангу из опор.
Похожие модели
Другие станки раздела «Мобильные расточно-наплавочные комплексы».
КРН 200
Ø40–200Расточка и наплавка в одном комплекте: Ø40–200 / Ø30–200 мм, привод от дрели, 25 кг
КРН 400К
Ø400 ммРасточка Ø50–400 мм и автоматическая наплавка при весе 25 кг — для труднодоступных мест

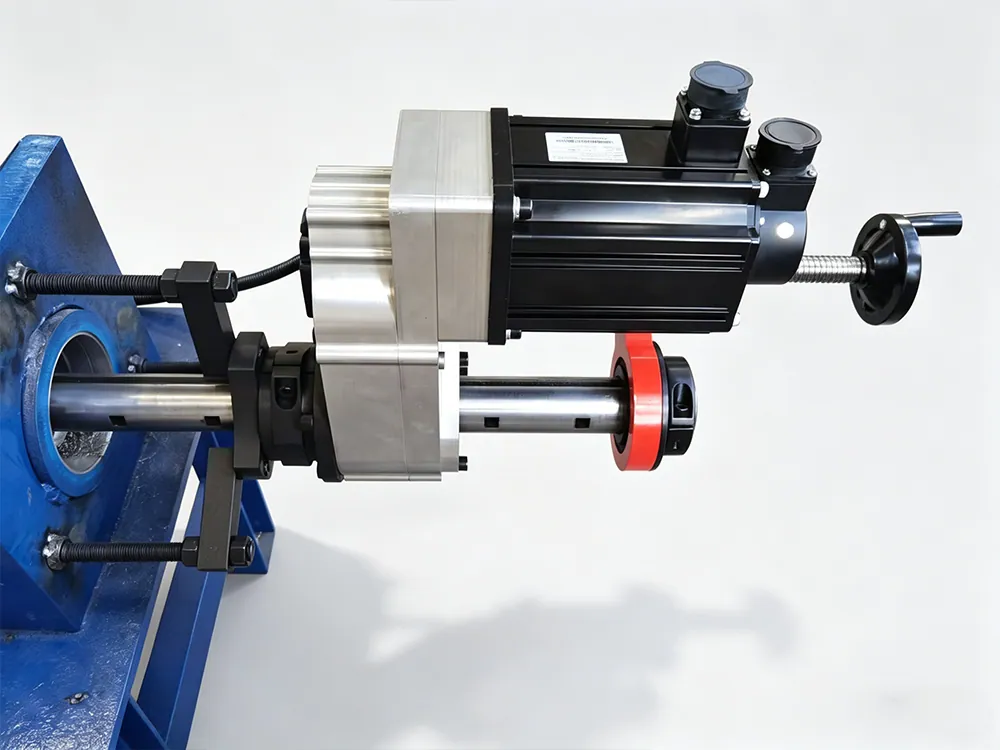

РНС
Расточка и наплавка одной установкой: сервопривод, выносной пульт, семь исполнений, есть исполнение с ЧПУ
Статьи по теме
Расточка и наплавка
Технология восстановления отверстий расточкой и наплавкой: шаг за шагом на местеРасточка — наплавка — расточка в размер: порядок работ, припуски и ошибки при ремонте отверстий на местеСтатья · 9 мин чтения
Расточка и наплавка
Восстановление проушин и отверстий стрелы экскаватора на месте: расточка и наплавкаКакие проушины экскаватора разбивает первыми, как оценить износ и восстановить отверстия прямо на техникеСтатья · 9 мин чтения
Расточка и наплавка
Как работает расточно-наплавочный станок и комплекс: от выверки до чистовой расточки (с видео)Что делает каждый узел комплекса на этапах выверки, расточки, наплавки и чистовой расточки — с видеоСтатья · 8 мин чтения
Вопросы и ответы
КРН 400С или КРН 400К?
Берите КРН 400С, если в работе встречаются малые отверстия и нужен ручной режим наплавки: наплавка у него от Ø30 мм, расточка с дополнительной оснасткой — от 30 мм, режимов три. КРН 400К выбирают ради веса — 25 кг против 45 кг — для узлов, куда тяжёлый комплекс не поднести; наплавляет он от Ø54 мм.
Сколько мощности нужно на объекте?
Комплексу нужно 220 В, его максимальная мощность — 2,3 кВт плюс сварочный полуавтомат. Для работы в поле подойдёт генератор от 9 кВт.
Что нужно докупить?
Только сварочный полуавтомат, если его ещё нет. Требования: 200 А, евроразъём горелки, встроенный стабилизатор напряжения, отдельные регулировки тока и подачи проволоки Ø0,8–1,2 мм. Можем поставить его вместе с комплексом.
Как перевозить комплекс?
Комплекс весит 45 кг, габариты — 900 × 315 × 230 мм. Станок, станция управления и оснастка укладываются в транспортировочные ящики, штанги — в два тубуса.
Можно ли посмотреть комплекс в работе до покупки?
Да. Видеоотзывы клиентов о наших расточно-наплавочных комплексах есть на сайте, а на производстве вы попробуете расточку и наплавку своими руками. Нет возможности приехать — проведём онлайн-экскурсию.
Подберём комплекс под вашу технику
Перечислите модели техники в парке и диаметры, которые ремонтируете чаще всего, или приложите фото узла — укомплектуем КРН 400С под ваш парк и пришлём КП с ценой и сроком отгрузки.
