Мобильные фрезерные станки — фрезеровка плоскостей, пазов и резьбы на месте

Плоскость основания, шпоночный паз, уплотнительная канавка или сорванная резьба — повреждение небольшое, а демонтаж узла ради него оборачивается днями простоя. Мобильный фрезерный станок ставят прямо на деталь и выполняют фрезеровку плоскостей, пазов и резьбы на месте. Такие мобильные станки по металлу везут к узлу, а не узел в цех. Здесь шесть серий: линейные ЛФС для плоскостей длиной до 3000 мм, компактные МФС-М на магнитном основании, трёхосевые ПФС-ЧПУ для удаления шпилек и восстановления резьбы, а также консольные КФС, боковые БФС и однорельсовые ОФС, которые подбираем под деталь.

Не знаете, какой нужен? Подбор за 1 минуту
6 моделей в разделе

Сравните в таблице или откройте карточку — исполнения и цифры там.

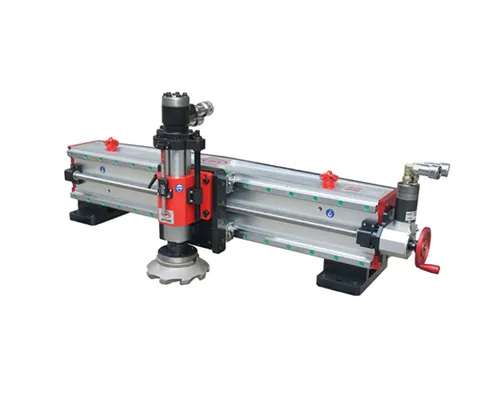

Линейный фрезерный станок ЛФС

до 3000 мм

Консольный фрезер на гидроприводе: ход 1000–3000 мм, фреза до Ø250 мм, масса 175–315 кг

Исполнения ЛФС
ИсполнениеХод фрезерования, ммВертикальный ход, мм
ЛФС 10001000150
ЛФС 20002000150
ЛФС 30003000150

Цена и срок — в КП

Подробнее

Боковой фрезерный станок БФС

Фрезер для боковых граней и вертикальных плоскостей: головка на станине или горизонтальный шпиндель на стойке

Исполнения БФС
Исполнение
БФС
БФС-П

Цена и срок — в КП

Подробнее

Как выбрать

  • Длинная плоскость, до 3000 мм — ЛФС: фреза до Ø250 мм, вертикальный ход 150 мм, гидропривод. Масса — от 175 кг.

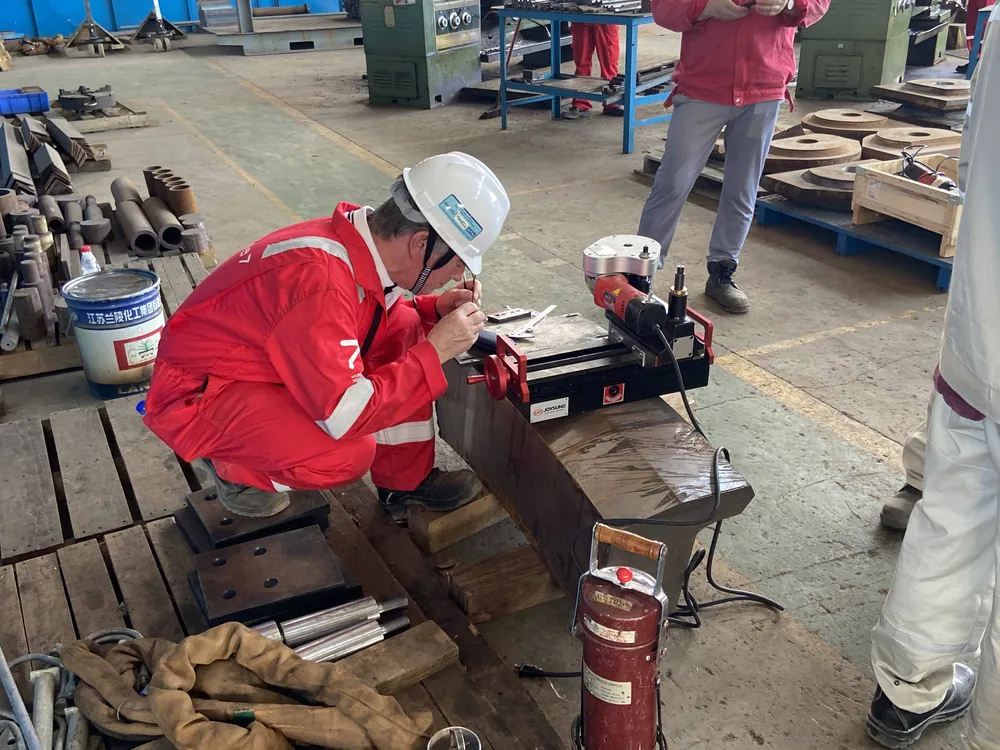

  • Небольшая площадка, паз или канавка — МФС-М: ход 300 или 500 мм, крепление магнитом, фрезы до Ø50 мм.

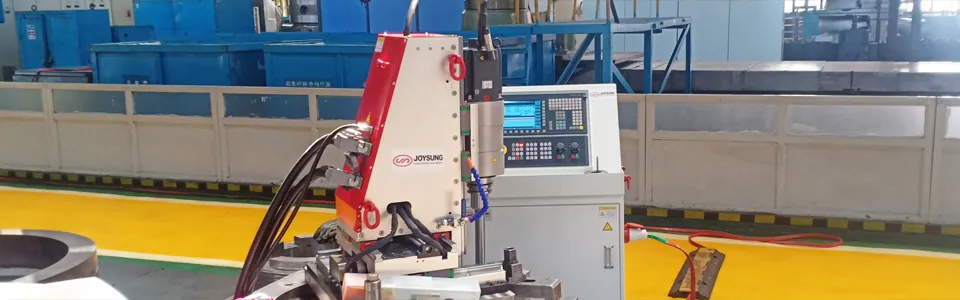

  • Резьба, шпильки, отверстия, контуры — ПФС-ЧПУ: три оси с ЧПУ, отверстия до Ø150 или Ø220 мм.
  • Условия на объекте. Нет подъёмных средств — МФС-М 300 весом 85 кг переносят двое. Нужна фрезеровка на месте по вертикальной стенке — МФС-М: магнитное основание ставится и горизонтально, и вертикально.
  • Привод. Электропривод — МФС-М 300; гидростанция — ЛФС и МФС-М 500; сеть 380 В — ПФС-ЧПУ 508.
  • Большая площадь — портально-фрезерные станки ППФС 5000, ЭПФС 4500 и ППФС-Г.
  • Шпоночный паз на валу — шпоночно-фрезерные станки: МФШС-24 для паза вдоль вала до 450 мм, ФШС-Т 300 для паза на конце вала.

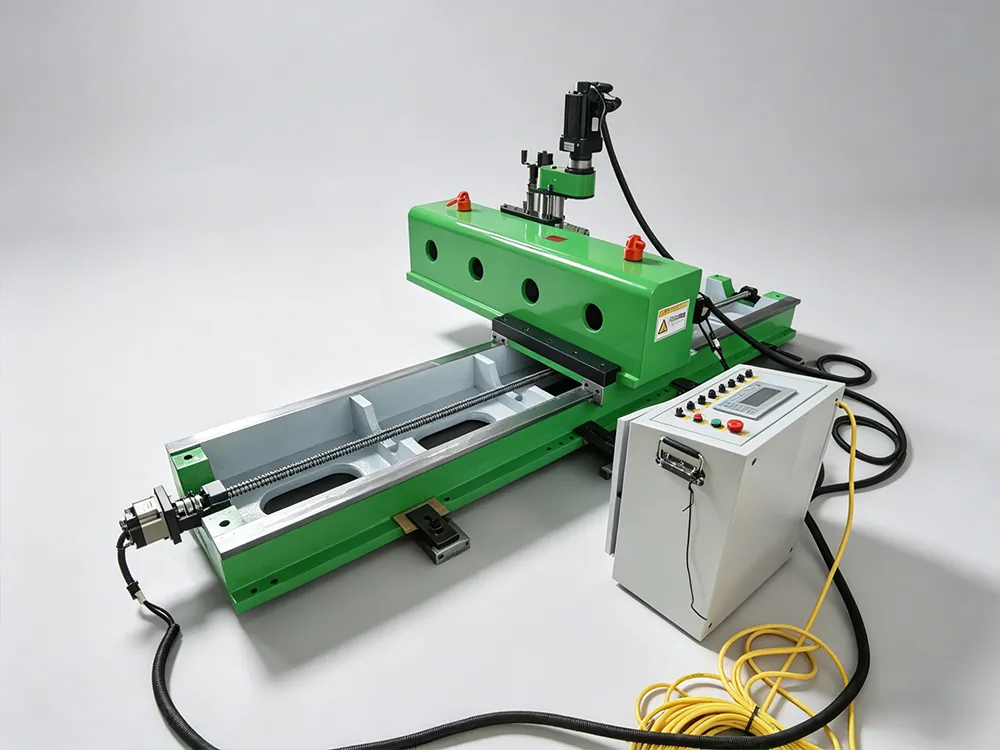

  • Боковая или вертикальная грань — боковой БФС; торец или плоскость с выбором привода подачи, вплоть до ручного — консольный КФС; длинная балка с управлением с пульта — однорельсовый ОФС. Их характеристики подберём под деталь и пришлём в КП. Торец бобышки после расточки — навесные узлы ТФМ на борштангу, они в разделе оснастки для расточки.

Какие задачи решают

  • Фрезерование плоскостей оснований, станин и крышек люков длиной до 3000 мм.
  • Шпоночные пазы, уступы и уплотнительные канавки.
  • Выборка корня сварного шва на проушинах палубы судна.
  • Посадочные площадки на деталях, к которым не подвести кран.
  • Удаление обломанных шпилек и болтов.
  • Восстановление резьбы до М220 во фланцах реакторов, люков и аппаратов высокого давления.
  • Сверление, расширение отверстий и фрезерование контуров по программе.
  • Нанесение шкалы на наружный диаметр крупных фланцев ветроустановок.

Где применяются

  • Металлургия — станины клетей, направляющие прокатных станов.
  • Нефтегаз, НПЗ и химия — основания насосов, теплообменники, реакторы, люки резервуаров, фланцы аппаратов высокого давления.
  • Судостроение — крышки люков, проушины палубы, опорные площадки.
  • Атомная энергетика — резьбовые отверстия во фланцах реакторов.
  • Тоннелестроение — посадочные места резцедержателей проходческих щитов.
  • Ветроэнергетика — нанесение шкалы на крупные фланцы.

Статьи по теме

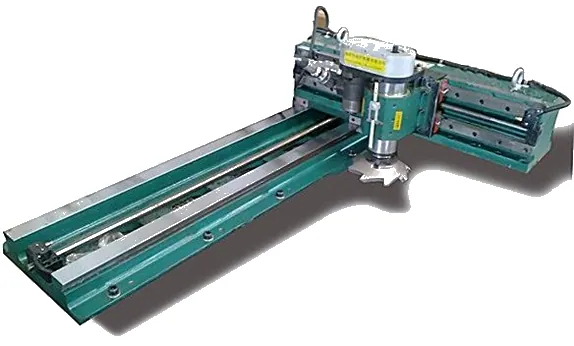

ППФС 5000Фрезерование на месте Фрезерование плоскостей на месте: технология, точность и оборудование для фундаментов и станинКогда фрезеровка на месте выгоднее демонтажа, как идёт работа, какой точности ждать и какой станок взятьСтатья · 9 мин чтения ЭПФС 4500Фрезерование на месте Обработка фундаментов на судах без демонтажа: как работает ЭПФС 4500Фрезерование фундаментов на борту: когда цех не вариант, как работает ЭПФС 4500 и как выбрать станокСтатья · 7 мин чтения

Вопросы и ответы

Что такое линейный фрезерный станок?

Это фрезер на прямой станине с двумя осями — вдоль станины и по глубине. Его крепят к самой детали и проходят полосу длиной до 3000 мм, когда портал для задачи избыточен.

Можно ли фрезеровать вертикальную плоскость?

Да, МФС-М на магнитном основании устанавливается и горизонтально, и вертикально.

На какой металл встанет магнитный фрезерный станок?

Только на магнитную сталь. Если деталь немагнитная, по фото узла подскажем другой способ крепления или другой станок раздела.

Нужен ли кран для установки?

Для МФС-М 300 — нет: 85 кг, станок переносят двое. ЛФС весит от 175 до 315 кг.

Как удалить обломанную шпильку, не повредив резьбу?

Фрезерованием по программе на ПФС-ЧПУ: станок выбирает остаток шпильки и восстанавливает резьбу без перестановки.

К кому обращаться, если в работе возникнет вопрос?

К нашему инженеру в мессенджере: консультации бесплатны весь срок сотрудничества. Установке станка на деталь и работе с ним персонал заказчика обучим после поставки.

Подберём фрезерный станок под вашу деталь

Опишите задачу: что фрезеруете, размеры плоскости, паза или резьбы, где стоит оборудование. Можно приложить фото узла или чертёж — подберём станок и пришлём КП с ценой и сроком поставки.
