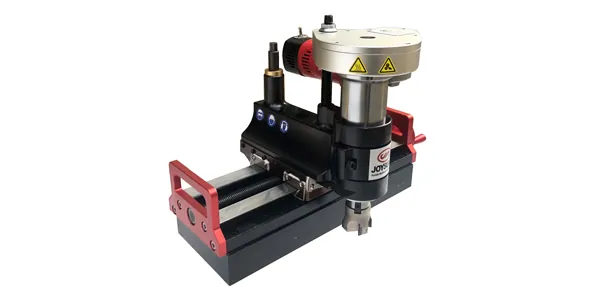

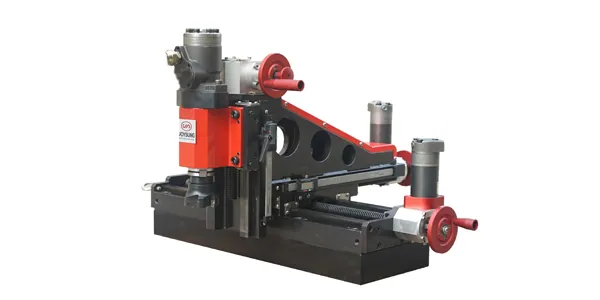

Мобильный фрезерный станок на магнитном основании МФС-М — ход 300 и 500 мм
Компактный фрезер на магните: ход 300 или 500 мм, фреза до Ø50 мм, масса от 85 кг
1 / 4
Исполнения
Выберите строку — кнопка «КП» запросит предложение на это исполнение.
| Исполнение | Ход X × Y × Z, мм | Подача | Привод | Фреза, мм | Масса, кг | Действие |
|---|---|---|---|---|---|---|
| 300 × 100 × 70 | ручная | электрический, 1,25 кВт | до 50 | 85 | ||
| 500 × 200 × 200 | ручная и автоматическая | гидравлический, 3 выхода | до 50 | 165 | ||
Нужен другой размер или комплектация? Пришлите задачу — подберём исполнение. | ||||||
Какие задачи решает

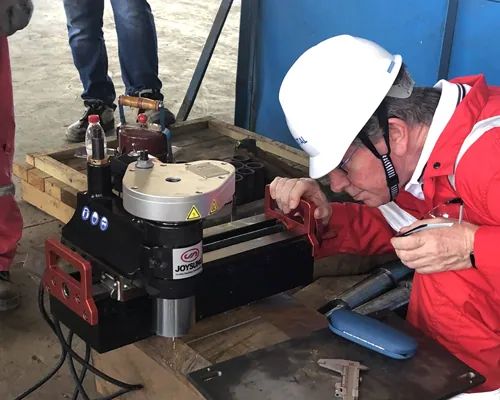

Посадочная площадка, шпоночный паз или уплотнительная канавка повреждены на детали, которую не снять и к которой не подвести кран. Мобильный фрезерный станок МФС-М закрепляется на детали мощным магнитом — горизонтально или вертикально — и фрезерует небольшие плоскости и пазы на месте. Младшее исполнение весит 85 кг: двое рабочих переносят его без грузоподъёмной техники.
- Фрезерование небольших плоскостей, шпоночных пазов и уплотнительных канавок.
- Выборка корня сварного шва на проушинах палубы судна.
- Восстановление посадочных поверхностей под резцедержатели щитов тоннелепроходческих комплексов.
- Ремонт монтажных оснований оборудования.
- Вскрытие и ремонт люков резервуаров — МФС-М 500.
- Нанесение шкалы на наружный диаметр крупных фланцев ветроустановок — фрезой от 2 мм на МФС-М 300.
Почему выбирают МФС-М
Без крана и сварки
Магнитное основание притягивается прямо к детали, горизонтально или вертикально. На крепление уходит меньше времени, и фрезеровка на месте начинается быстрее.
Переносится вдвоём
МФС-М 300 весит 85 кг: станок доставляют туда, где нет подъёмных средств.
Инструмент под мелкую работу
Фрезы диаметром до 50 мм, а МФС-М 300 держит фрезы от 2 мм — например, для нанесения шкалы.
Два уровня задач
МФС-М 300 — электропривод 1,25 кВт и ручная подача: минимум подготовки. МФС-М 500 — ходы 500 × 200 × 200 мм, гидропривод и автоподача, когда пазов и площадок много или они крупнее.
Проверим до покупки
По фото места установки скажем, встанет ли магнит и хватит ли хода на ваш паз. После поставки обучим персонал, на вопросы в работе ответим в мессенджере.
Кому подойдёт
Судостроению и судоремонту
проушины палубы, опорные площадки, пазы.
Тоннелестроению
посадочные места резцедержателей проходческих щитов.
Нефтегазу и химии
люки резервуаров и основания оборудования.
Ветроэнергетике
нанесение шкалы на крупные фланцы.
Кому лучше другая модель
Плоскость длиннее 500 мм — линейный ЛФС с ходом до 3000 мм. Шпоночный паз вдоль вала с установкой на призму — МФШС-24. Обломанные шпильки и резьба — ПФС-ЧПУ.
Как выбрать исполнение
- МФС-М 300 — ходы 300 × 100 × 70 мм, ручная подача, электропривод 1,25 кВт, 85 кг. Для разовых работ и мест, куда станок заносят на руках.
- МФС-М 500 — ходы 500 × 200 × 200 мм, ручная и автоматическая подача, встроенный гидропривод с тремя выходами, 165 кг. Для больших площадок, глубоких пазов и люков резервуаров.
Как проходит работа
- Очищаете место установки и ставите станок магнитным основанием на деталь.
- Выставляете шпиндель по оси будущего паза или площадки.
- Фрезеруете, перемещая фрезу по осям X и Y и задавая глубину по оси Z.
- Контролируете размер прямо на детали и при необходимости выполняете чистовой проход.
- Снимаете станок и переносите его на следующий узел.
Похожие модели
Другие станки раздела «Мобильные фрезерные станки».
ЛФС
до 3000 ммКонсольный фрезер на гидроприводе: ход 1000–3000 мм, фреза до Ø250 мм, масса 175–315 кг
ПФС-ЧПУ
Трёхосевое ЧПУ на объекте: обломанные шпильки, резьба до М220, отверстия до Ø220 мм
КФС
Консольный фрезер на станине с направляющими: подача от сервопривода, вручную или от гидропривода
БФС
Фрезер для боковых граней и вертикальных плоскостей: головка на станине или горизонтальный шпиндель на стойке
Статьи по теме
Фрезерование на месте
Фрезерование плоскостей на месте: технология, точность и оборудование для фундаментов и станинКогда фрезеровка на месте выгоднее демонтажа, как идёт работа, какой точности ждать и какой станок взятьСтатья · 9 мин чтения
Фрезерование на месте
Обработка фундаментов на судах без демонтажа: как работает ЭПФС 4500Фрезерование фундаментов на борту: когда цех не вариант, как работает ЭПФС 4500 и как выбрать станокСтатья · 7 мин чтения
Вопросы и ответы
На какой металл встанет магнитный фрезерный станок?
На деталь из магнитной стали — горизонтально или вертикально. Пришлите фото места установки — проверим, встанет ли станок.
Какой наибольший диаметр фрезы?
50 мм у обоих исполнений.
Нужен ли кран?
Для МФС-М 300 — нет: станок весит 85 кг, его переносят двое. МФС-М 500 весит 165 кг.
Можно ли фрезеровать шпоночный паз?
Да, станок рассчитан на шпоночные пазы и небольшие плоскости. Для длинного паза вдоль вала с установкой на призматическое основание удобнее МФШС-24.
Чем отличаются исполнения?
МФС-М 300 — компактный, с электроприводом и ручной подачей. МФС-М 500 — большие ходы, гидропривод и автоподача.
Какая гарантия?
Условия гарантии — в коммерческом предложении. Фрезы на замену подберём и поставим вместе со станком или позже.
Подберём станок под ваш паз или площадку
Пришлите фото узла и размеры паза или площадки — подберём исполнение и фрезы и пришлём КП с ценой и сроком поставки.
