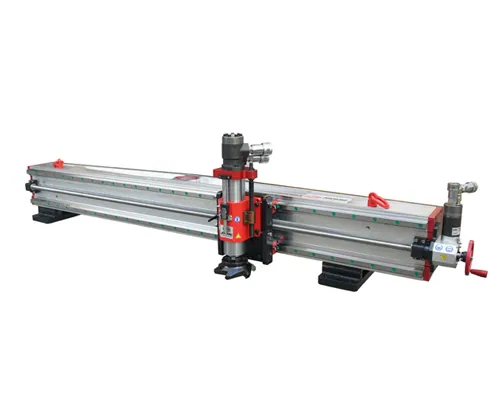

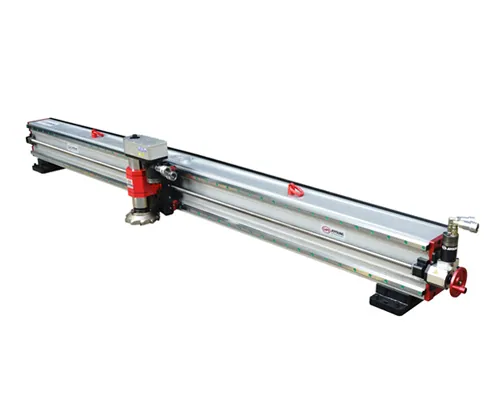

Линейный фрезерный станок ЛФС — фрезеровка плоскостей и пазов длиной до 3000 мм
Консольный фрезер на гидроприводе: ход 1000–3000 мм, фреза до Ø250 мм, масса 175–315 кг
1 / 3
Исполнения
Выберите строку — кнопка «КП» запросит предложение на это исполнение.
| Исполнение | Ход фрезерования, мм | Вертикальный ход, мм | Шпиндель, об/мин | Автоподача, мм/мин | Масса, кг | Действие |
|---|---|---|---|---|---|---|
| 1000 | 150 | 0–590 | 0–571 | 175 | ||
| 2000 | 150 | 0–590 | 0–571 | 245 | ||
| 3000 | 150 | 0–590 | 0–571 | 315 | ||
Нужен другой размер или комплектация? Пришлите задачу — подберём исполнение. | ||||||
Какие задачи решает
Основание насоса, плоскость станины прокатного стана или крышка люка изношены, а портал в зону не встаёт или для узкой поверхности избыточен. Линейный фрезерный станок ЛФС ставят прямо на деталь и фрезеруют плоскость, паз или уступ длиной до 3000 мм. Станина сделана из авиационного алюминия: младшее исполнение весит 175 кг.
- Фрезерование прямоугольных оснований, боковых плоскостей и шпоночных пазов.
- Восстановление станин прокатных клетей и плоскостей направляющих прокатных станов.
- Обработка опорных поверхностей теплообменников, реакторов гидроочистки, насосов и электродвигателей.
- Фрезерование уступов и канавок на плоских деталях.
- Ремонт крышек люков и опорных плоскостей в судостроении.
- Работа в составе портала: ЛФС устанавливается на портально-фрезерный станок ППФС-Г.
Почему выбирают ЛФС
Лёгкий и сборный
Станина из авиационного алюминия и модульная конструкция: 175 кг у ЛФС 1000, 245 кг у ЛФС 2000, 315 кг у ЛФС 3000. Станок собирают на месте из узлов.
Крупная фреза
Шпиндельная головка под конус NT40 или NT50, фреза диаметром до 250 мм: широкую плоскость проходят за меньшее число проходов.
Точная глубина
Вертикальная подача ручная, с цифровым индикатором глубины и точностью 0,01 мм — снимаете ровно столько металла, сколько нужно.
Ровный проход по всей длине
Автоподача вдоль станины — до 571 мм/мин: фреза идёт с постоянной скоростью, и поверхность выходит однородной от начала до конца хода. На доводке подачу ведут вручную маховиком.
Крепление по месту
Станок ставят прямо на деталь; магнитное основание — по заказу. ЛФС 3000 крепят магнитами или болтами.
Задел на будущее
ЛФС устанавливается на портал ППФС-Г: если позже понадобится обрабатывать широкие площадки, станок пригодится и там.
Кому подойдёт
Металлургам
станины клетей и направляющие прокатных станов.
НПЗ и химическим производствам
основания насосов, теплообменников и реакторов.
Судостроению
крышки люков и опорные плоскости.
Кому лучше другая модель
Широкая площадка — портальные ППФС-Г или ППФС 5000. Небольшая плоскость или паз длиной до 500 мм — компактный МФС-М на магнитном основании.
Как выбрать исполнение
- Длина обрабатываемой поверхности — ход фрезерования 1000, 2000 или 3000 мм; число в названии совпадает с ходом.
- Инструмент — головка под NT40 или NT50, под ваш парк фрез.
- Общее для всех: вертикальный ход 150 мм, шпиндель 0–590 об/мин, гидростанция с двумя выходами.
Как проходит работа
- Станину закрепляют на детали — на монтажном основании, магнитами или болтами.
- Станину выверяют относительно обрабатываемой плоскости.
- Подключают гидростанцию: один выход приводит шпиндель, второй — подачу станины.
- Глубину выставляют по цифровому индикатору и фрезеруют с автоподачей вдоль станины.
- Проверяют плоскость по всей длине хода и при необходимости снимают последний тонкий слой по индикатору.
Похожие модели
Другие станки раздела «Мобильные фрезерные станки».
МФС-М
Компактный фрезер на магните: ход 300 или 500 мм, фреза до Ø50 мм, масса от 85 кг
ПФС-ЧПУ
Трёхосевое ЧПУ на объекте: обломанные шпильки, резьба до М220, отверстия до Ø220 мм
КФС
Консольный фрезер на станине с направляющими: подача от сервопривода, вручную или от гидропривода
БФС
Фрезер для боковых граней и вертикальных плоскостей: головка на станине или горизонтальный шпиндель на стойке
Статьи по теме
Фрезерование на месте
Фрезерование плоскостей на месте: технология, точность и оборудование для фундаментов и станинКогда фрезеровка на месте выгоднее демонтажа, как идёт работа, какой точности ждать и какой станок взятьСтатья · 9 мин чтения
Фрезерование на месте
Обработка фундаментов на судах без демонтажа: как работает ЭПФС 4500Фрезерование фундаментов на борту: когда цех не вариант, как работает ЭПФС 4500 и как выбрать станокСтатья · 7 мин чтения
Вопросы и ответы
Чем ЛФС отличается от портального станка?
ЛФС — двухосевой переносной фрезерный станок: фреза движется вдоль станины и по вертикали. Станину ставят прямо на деталь, поэтому он обрабатывает длинные плоскости и пазы там, где портал не нужен.
Какой длины плоскость можно обработать за установку?
До 1000, 2000 или 3000 мм — в зависимости от исполнения.
Какой привод у станка?
Гидравлический: станция с двумя выходами приводит шпиндель и автоподачу станины. Требования к питанию станции укажем в КП.
Обязательно ли магнитное основание?
Нет, это опция. Станок крепят на монтажном основании прямо на детали, а ЛФС 3000 — магнитами или болтами.
Можно ли использовать ЛФС вместе с порталом?
Да, станок устанавливается на портально-фрезерный станок ППФС-Г.
Какая гарантия и поддержка?
Условия гарантии — в коммерческом предложении. По фото детали заранее подскажем способ крепления, после поставки обучим персонал сборке станины и работе с индикатором глубины.
Подберём длину станка под вашу плоскость
Пришлите размеры плоскости или паза и фото узла — подберём исполнение, крепление и фрезу и пришлём КП с ценой и сроком поставки.
