Горизонтально-расточные станки с ЧПУ — шпиндель Ø130–200 мм, напольные и с поворотным столом

Как выбрать расточной станок с ЧПУ: начните с размера и массы детали, затем проверьте шпиндель, режим резания и вылет.

По размеру и массе детали:

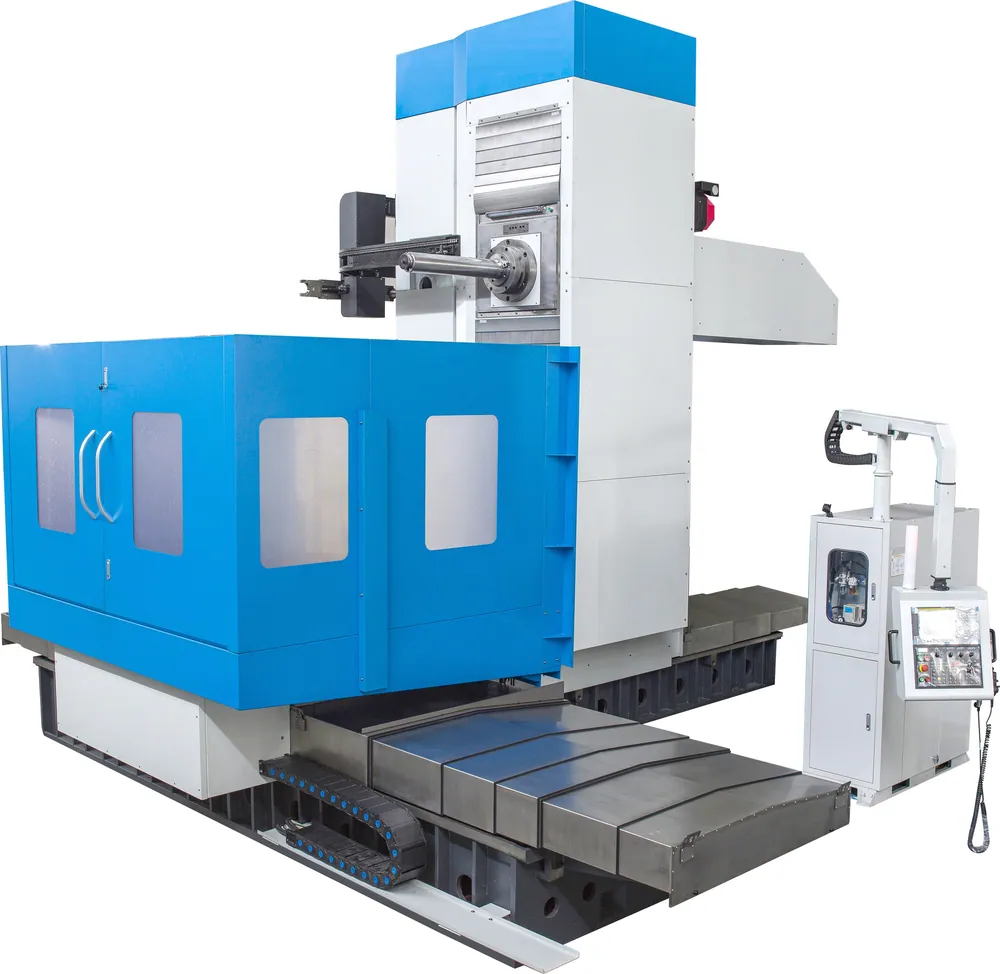

• помещается на стол 1600 × 2000 мм и весит до 10 000 кг — ГРС 130, 130С, 130П;
• стол 2500 × 2500 мм и до 20 000 кг — ГРС 160, 160С, 160П;
• больше или тяжелее — напольный расточной станок ГРС-Н: деталь закрепляют перед станком, колонна идёт вдоль неё, станина наращивается секциями.

По диаметру шпинделя: Ø130 и Ø160 мм есть в обеих сериях, Ø200 мм и конус ISO 60 — только у ГРС-Н 200 и 200С.

По режиму резания:

• тяжёлое растачивание и фрезерование — ГРС-Н 160 и 200: момент на фрезерном шпинделе 14 000 Н·м при мощности привода 81 кВт;
• высокие скорости — исполнения «С»: 2500–3000 об/мин.

По вылету инструмента: ползун у ГРС-Н (ход 800 или 1200 мм) и у исполнений ГРС «П» (420 × 460 мм, ход 800 или 1000 мм), плюс выдвижная борштанга.

По оснащению: магазин инструментов с автоматической сменой, СОЖ высокого давления через шпиндель, навесные фрезерные головки, встроенная планшайба (ГРС), поворотные столы с ЧПУ ПС от 2800 × 2800 до 4000 × 4000 мм и нагрузкой до 80 000 кг (к ГРС-Н).

Не цеховая задача? Если отверстие нужно восстановить в узле, который нельзя снять и привезти к станку, выбирайте мобильные расточные станки МРС и расточно-наплавочные комплексы КРН из соседних разделов — они ставятся прямо на деталь.
