Вертикальный стенд для испытания арматуры СИА-В
DN 50–600
Вертикальный стенд с зажимом 15–200 т: DN 50–600, вода до 1380 бар, воздух и азот до 300 бар
15–200Усилие зажима
50–600DN
300–1380Испытательное давление
Цена и срок — в КП
Стенды для испытания арматуры — DN 10–1000, вода до 1380 бар
Испытания у подрядчика добавляют к ремонту арматуры очередь, перевозку и дни, которых нет в графике. Свой стенд для испытания арматуры позволяет проверить задвижку, кран или предохранительный клапан сразу после ремонта и оформить результат без ожидания. Поставляем стенды для арматуры DN 10–1000 с испытанием водой до 1380 бар и газом до 300 бар — от передвижного стенда до автоматической установки по техническому заданию, а станки для ремонта перед испытанием — в соседнем разделе притирочных станков.
Не знаете, какой нужен? Подбор за 1 минуту
Рабочий размер, DN
DN
Модульный вертикальный стенд для испытания арматуры СИА-ВМ
DN 15–400
Стенд из стандартных модулей: DN 15–400, зажим 15–75 т, вода до 385 бар, воздух и азот до 300 бар
| Исполнение | DN | Усилие зажима |
|---|---|---|
| СИА-ВМ 15 … 75, диапазон 1 | 15–250 | 15–75 т |
| СИА-ВМ 15 … 75, диапазон 2 | 25–400 | 15–75 т |
Цена и срок — в КП
Стенд для испытания предохранительных клапанов СИА-ПК
DN 15–400
Настройка и проверка предохранительных клапанов DN 15–400: воздух и азот до 300 бар, вакуумные испытания
| Исполнение | DN | Усилие зажима |
|---|---|---|
| СИА-ПК 15 … 75, диапазон 1 | 15–250 | 15–75 т |
| СИА-ПК 15 … 75, диапазон 2 | 25–400 | 15–75 т |
Цена и срок — в КП
Компактный стенд для испытания клапанов СИА-Т
DN 10–200
Передвижной стенд для проверки клапанов DN 10–200 на участке или объекте: до 200 бар, два исполнения
| Исполнение | DN | Арматура |
|---|---|---|
| СИА-Т 5 | 10–80 | предохранительные клапаны; фланцевые и резьбовые |
| СИА-Т 10 | 10–200 | предохранительные, запорные, регулирующие; фланцевые и резьбовые |
Цена и срок — в КП
Горизонтальный стенд для испытания арматуры СИА-Г
DN 15–1000
Горизонтальный стенд для запорной и регулирующей арматуры DN 15–1000: зажим до 1500 т, вода до 1380 бар
15–1000DN
7,5–1500Усилие зажима
6–1380Испытательное давление
Цена и срок — в КП

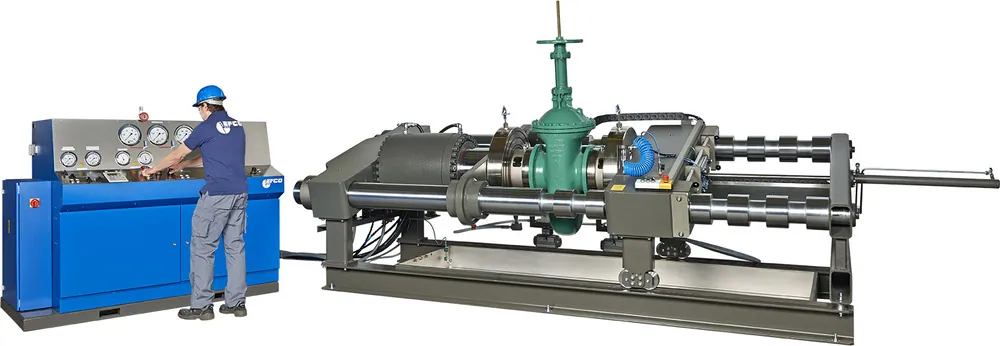

Модульный горизонтальный стенд для испытания арматуры СИА-ГМ
DN 50–1000
Стенд для крупной арматуры из стандартных модулей: DN 50–1000, зажим 200–600 т, вода до 385 бар
50–1000DN
200–600Усилие зажима
6–385Испытательное давление
Цена и срок — в КП
Стенд для испытания клапанов СИА-Г10
DN 10–200
Компактный стенд для запорной арматуры DN 10–200: зажим 10 т, газ до 200 бар, исполнение с испытанием под водой
| Исполнение | DN | Присоединение |
|---|---|---|
| СИА-Г10 | 10–100 | фланцевое, резьбовое |
| СИА-Г10П | 10–200 | фланцевое, резьбовое, приварное |
Цена и срок — в КП
Устройство вакуумных испытаний шаровых кранов УВИ-К
Вакуумная проверка плотности пары «шар — седло» до сборки крана: без зажима, результат сразу
Цена и срок — в КП
Стенды для испытания арматуры по техническому заданию
до 1380 бар
Стенды под нестандартные образцы и серийный выпуск: вода до 1380 бар, испытания под водой, автоматизация
| Исполнение (пример) | Образцы | DN |
|---|---|---|
| Стенд подводных испытаний с откидным зажимом | запорные и регулирующие клапаны, фланцевые | 50–200 |
| Стенды с зажимом 7,5 и 15 т | седельные клапаны: фланцевые, резьбовые, приварные | 15–250 |
| Горизонтальный стенд испытаний над и под водой | шаровые краны, фланцевые | 15–80 |
| Стенд для поворотных затворов с двумя зажимными устройствами | поворотные затворы | 15–250 |
и ещё 13 — в карточке
Цена и срок — в КП

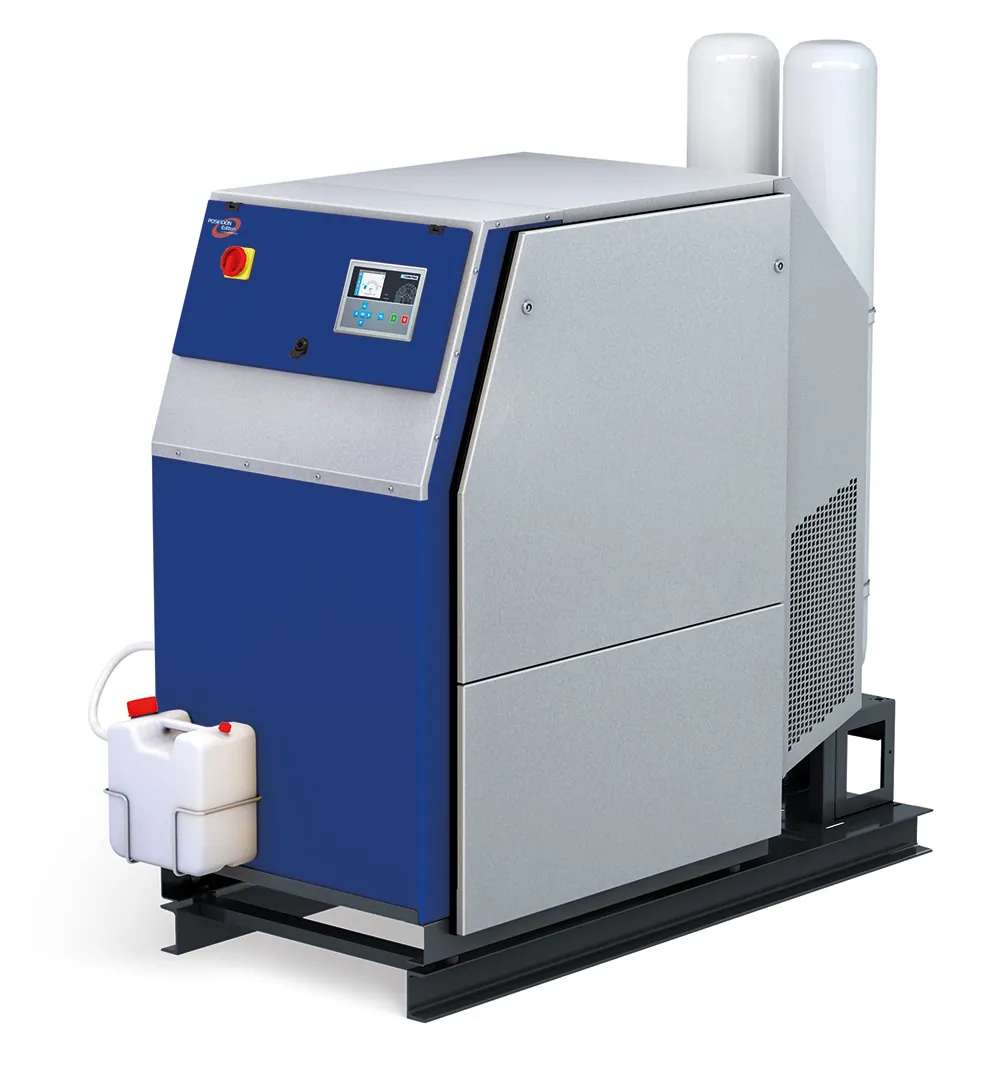

Принадлежности для испытательных стендов
Бустер до 300 бар, уплотнение, заглушки, учёт утечек и документирование — 15 позиций для стендов
Цена и срок — в КП
Под эти условия моделей нет. Опишите задачу — подберём или изготовим под ТЗ.
| Модель | Диапазон | Главные цифры | Исполнений | Действие |
|---|---|---|---|---|
| СИА-В | DN 50–600, зажим 15–200 т | Усилие зажима: 15–200; DN: 50–600; Испытательное давление: 300–1380 | 1 | |
| СИА-ВМ | DN 15–400 | DN: 15–400; Усилие зажима: 15–75; Испытательное давление: 300–385 | 2 | |
| СИА-ПК | DN 15–400, газ до 300 бар | DN: 15–400; Усилие зажима: 15–75; Испытательное давление: 300 | 2 | |
| СИА-Т | передвижной, DN 10–200 | DN: 10–200 | 2 | |
| СИА-Г | DN 15–1000, зажим 7,5–1500 т | DN: 15–1000; Усилие зажима: 7,5–1500; Испытательное давление: 6–1380 | 1 | |
| СИА-ГМ | DN 50–1000, зажим 200–600 т | DN: 50–1000; Усилие зажима: 200–600; Испытательное давление: 6–385 | 1 | |
| СИА-Г10 | запорная арматура DN 10–200, зажим 10 т | DN: 10–200 | 2 | |
| УВИ-К | проверка пары «шар — седло» | — | 1 | |
| Стенды для испытания арматуры по техническому заданию | вода до 1380 бар, автоматизация | DN: 10–1000; Испытания: 0,5–1380 | 17 | |
| Принадлежности для испытательных стендов | уплотнение, газ под давлением, учёт утечек | — | 1 |
Как выбрать
- Вертикальный или горизонтальный. Вертикальные стенды принимают запорную, регулирующую арматуру и предохранительные клапаны. Горизонтальные зажимают арматуру по оси прохода и рассчитаны на запорную и регулирующую арматуру, в том числе крупную — до DN 1000.
- Модульный или с расширенными возможностями. Модульные СИА-ВМ, СИА-ПК и СИА-ГМ собраны из стандартных узлов — поставка быстрее и экономичнее. СИА-В и СИА-Г держат воду до 1380 бар и дают более широкий выбор усилия зажима.
- Для предохранительных клапанов. На участке — стенд для испытания предохранительных клапанов СИА-ПК: воздух и азот до 300 бар, вакуумные испытания, счёт утечки через седло. На выезде — передвижной СИА-Т.
- По DN. До DN 80–200 — компактные СИА-Т и СИА-Г10. До DN 400 — СИА-ВМ и СИА-ПК. До DN 600 — СИА-В. До DN 1000 — СИА-Г и СИА-ГМ.
- По давлению. Вода до 385 бар — модульные стенды. Выше, до 1380 бар, — СИА-В и СИА-Г. Газ до 300 бар — от баллона или бустера.
- Нестандартный образец или поток в автоматическом цикле — стенд по техническому заданию.
Какие задачи решают
- Гидравлические испытания запорной арматуры на прочность и плотность корпуса.
- Испытание затвора на герметичность водой, воздухом, азотом или под водой.
- Настройка и проверка давления срабатывания предохранительных клапанов, проверка утечки через седло.
- Испытания регулирующих и обратных клапанов, шаровых кранов, поворотных затворов.
- Проверка пары «шар — седло» шарового крана вакуумом ещё до сборки.
- Входной контроль арматуры и приёмо-сдаточные испытания на производстве.
- Регистрация давления и утечки по каждому образцу — для акта испытаний.
Где применяются
- Энергетика. Арматура и предохранительные клапаны котлов и трубопроводов ТЭС и АЭС после ремонта и ревизии.
- Нефтепереработка и химия. Большой парк задвижек и предохранительных клапанов, которые проверяют на своём участке.
- Нефтегаз и трубопроводы. Крупная запорная арматура до DN 1000 и шаровые краны.
- Производители арматуры. Приёмо-сдаточные испытания, в том числе в автоматическом цикле.
- Сервисные компании. Ремонт арматуры на подряд со сдачей по результатам испытаний.
Статьи по теме
Ремонт арматуры: притирка и испытания
Настройка предохранительных клапанов: давление настройки, порядок и актДавление настройки по ГОСТ, сроки проверок по ФНП, порядок настройки на стенде и что записать в акт и журналСтатья · 10 мин чтения
Ремонт арматуры: притирка и испытания
Испытание запорной арматуры: виды испытаний, давление, акт (ГОСТ 33257)Какие испытания проходит запорная арматура, при каком давлении и сколько держать, что записать в актСтатья · 13 мин чтения
Ремонт арматуры: притирка и испытания
Виды ремонта запорной арматуры: типовые дефекты, периодичность и оборудованиеТекущий, средний и капитальный ремонт арматуры: что входит, какой дефект чем устраняют и как часто ремонтироватьСтатья · 10 мин чтения
Вопросы и ответы
Какие стенды для гидравлических испытаний арматуры есть в каталоге?
Вертикальные и горизонтальные стенды с водой: модульные — до 385 бар, СИА-В и СИА-Г — до 1380 бар. Выбор зависит от DN и давления вашей арматуры.
Как выбрать давление испытания запорной арматуры?
Давление и порядок испытаний задаёт нормативная документация на арматуру — ГОСТ или ТУ, которые вы применяете. Мы подбираем стенд под эти давления и среды.
Можно ли испытывать арматуру разных размеров на одном стенде?
Да, в пределах рабочего диапазона DN. Образец крупнее диапазона испытывают вне зажимного устройства, подключив его к стенду шлангом высокого давления.
Где взять газ под давлением до 300 бар?
Из баллона или от бустера: он есть среди принадлежностей и сжимает воздух или азот до 300 бар.
Как оформить акт испытания запорной арматуры?
Система документирования записывает давление и утечку по каждому образцу. Эти данные вы переносите в свою форму акта.
Можно ли проверять клапаны на объекте, а не в цеху?
Да, передвижной стенд СИА-Т подвозят к месту ремонта. СИА-Т 10 разбирается на три части.
Что с обучением и гарантией?
Стенды поставляем, обучаем операторов и обслуживаем. Условия гарантии — в коммерческом предложении.
Чем отремонтировать арматуру перед испытанием?
В разделе шлифовально-притирочных станков — ШПС для задвижек, ШПК для предохранительных клапанов, ПСШ для шаров шаровых кранов.
Подберём стенд под вашу арматуру
Опишите арматуру: типы, DN, PN, среды испытаний и где будет стоять стенд. Можно приложить перечень или ТЗ — подберём стенд и принадлежности и пришлём КП с ценой и сроком поставки.
