Стенды для испытания арматуры по техническому заданию — вода до 1380 бар, автоматизация
Стенды под нестандартные образцы и серийный выпуск: вода до 1380 бар, испытания под водой, автоматизация
1 / 6
Исполнения
Выберите строку — кнопка «КП» запросит предложение на это исполнение.
| Исполнение (пример) | Образцы | DN | Испытания | Управление и конструкция | Действие |
|---|---|---|---|---|---|
| запорные и регулирующие клапаны, фланцевые | 50–200 | воздух под водой до 44 бар; вода до 250 бар; удаление воздуха перед испытанием водой | полуавтомат; наклонный зажим, горизонтально и вертикально | ||
| седельные клапаны: фланцевые, резьбовые, приварные | 15–250 | воздух 7 бар; вода до 80 бар | полностью автоматический цикл; вертикальный зажим | ||
| шаровые краны, фланцевые | 15–80 | воздух под водой до 30 бар; крутящий момент до 100 Н·м | полностью автоматический цикл | ||
| поворотные затворы | 15–250 | воздух, азот, вода: 60 бар для DN 15, 25 бар для DN 250 | стационарный, вертикальный; насосы с пневмоприводом | ||
| серийная запорная арматура | 10–100 | корпус и седло водой; седло воздухом снизу и сверху | 50 т на каждое устройство; верхние столы с электроприводом; «плавающие» столы | ||

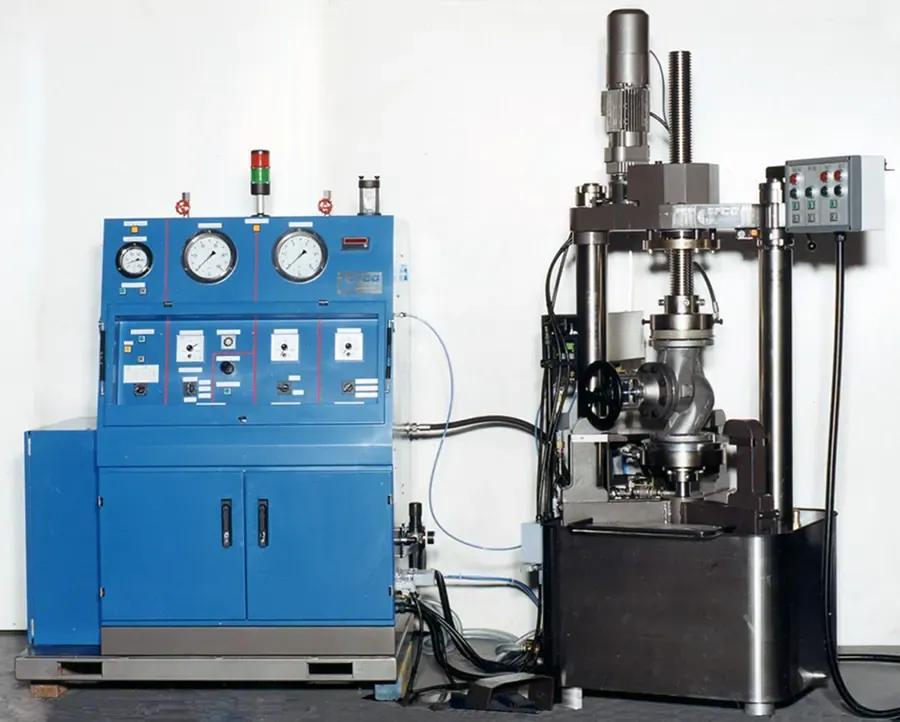

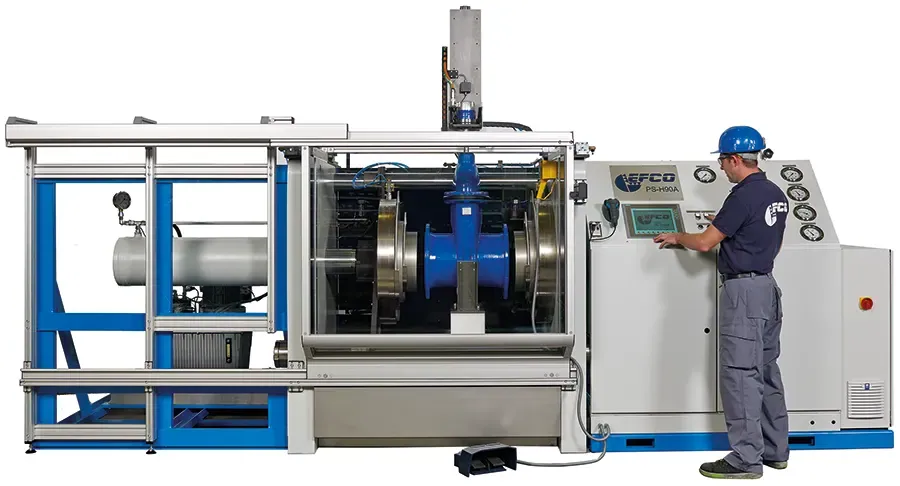

| задвижки, шаровые краны, поворотные затворы | 40–600 | воздух и вода; момент при закрытии | полный автомат; сканер идентификатора; передача результатов в сеть | ||
| поворотные затворы | 250–800 | вода до 250 бар; воздух до 6 бар; седло с закрытым или открытым выходом | пропорциональное управление | ||
| запорная арматура с фланцевыми или приварными концами | до 1000 | воздух до 280 бар; вода до 1380 бар | полуавтомат; мягкий зажим через дифференциальный поршневой адаптер | ||
| фланцевые и резьбовые клапаны | 15–200 | воздух 7 бар; вода до 60 бар; вакуумирование перед водой | полный автомат; работа от приводов клапана или симулятора приводов | ||

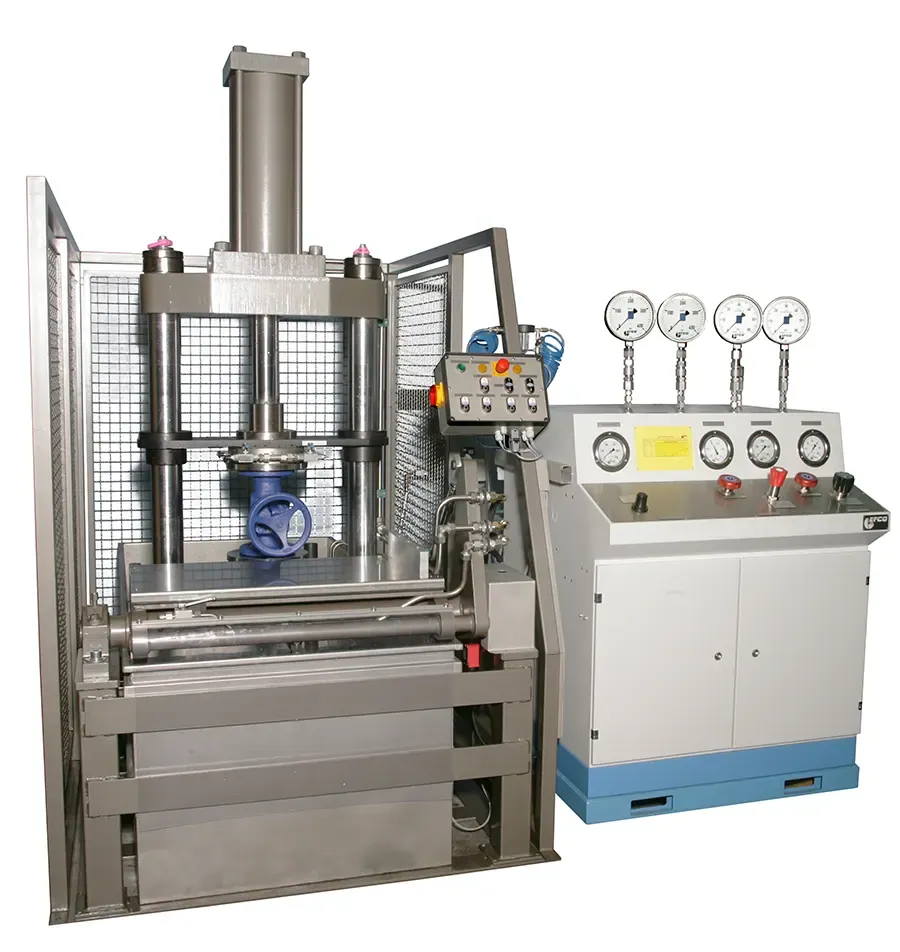

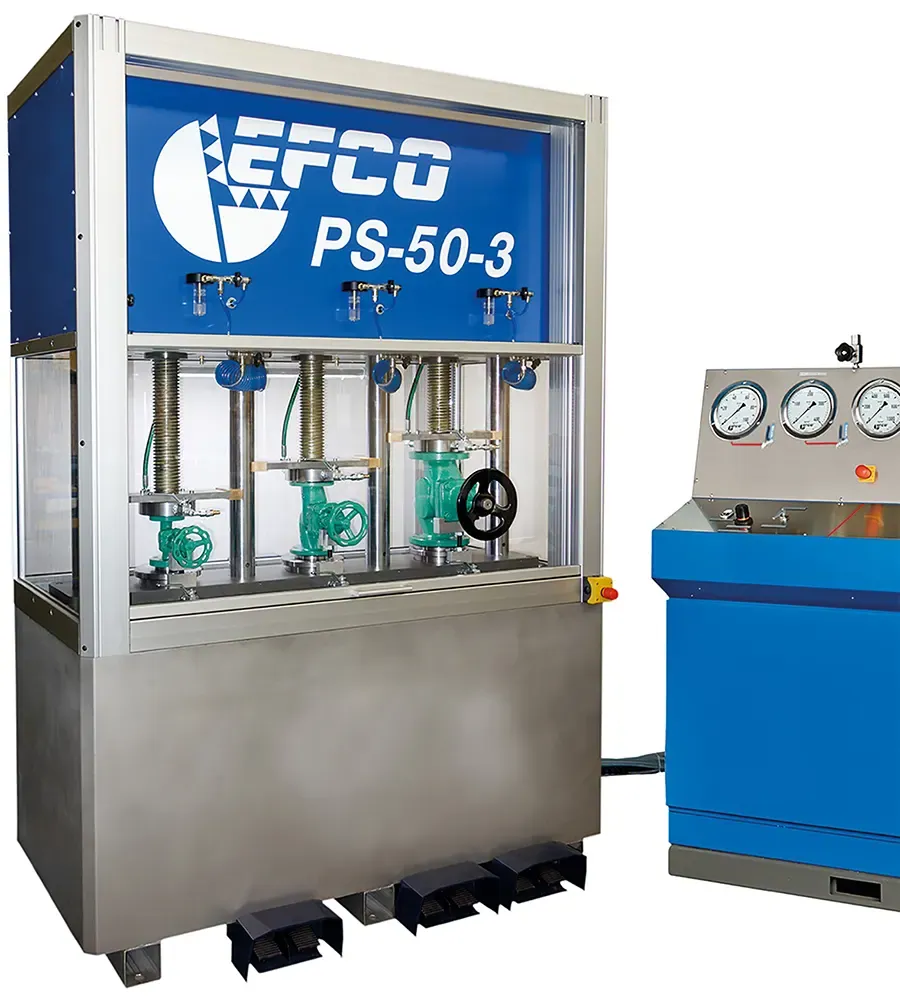

| сильфоны | 25–250 | воздух 7 бар | полный автомат; тройной вертикальный зажим | ||
| сжатие пружины привода при сборке крышки | 80–300 | — | усилие 7,5 т; стационарное | ||
| корпуса электродвигателей | — | вода до 30 бар | автоматический цикл; два зажимных приспособления | ||
| конденсатоотводчики | 15–50 | вода до 240 бар; вакуумирование встроенным насосом | автоматический цикл; два образца одновременно | ||
| насосы хладагента | — | воздух или масло до 60 бар; над водой и под водой | автоматический цикл; вакуумирование | ||
| отводы, тройники, переходы | 100–700 | вода до 25 бар | стационарный | ||
| фланцевая арматура | 25–250 | воздух 0,5 бар; вода до 25 бар | вертикальный зажим | ||
| заполненные водой резервуары | — | вода до 400 бар и выше | насос высокого давления с пневмоприводом | ||
Нужен другой размер или комплектация? Пришлите задачу — подберём исполнение. | |||||
Примеры решений, которые поставляются по техническому заданию.
Какие задачи решает
Серийный стенд не справляется, когда образец нестандартный или испытаний сотни в смену: поворотные затворы DN 800, сильфоны, корпуса насосов, поток шаровых кранов. Стенд по техническому заданию проектируют под ваш образец и ваш процесс — от ручного управления до полностью автоматической последовательности испытаний. Давление воды — до 1380 бар, по запросу выше.
- Испытания задвижек, шаровых кранов, регулирующих, обратных и предохранительных клапанов, поворотных затворов.
- Испытания сильфонов, резервуаров, труб и трубных муфт, корпусов насосов и электродвигателей, конденсатоотводчиков.
- Гидравлические и пневматические испытания трубопроводной арматуры: водой до 1380 бар, воздухом или азотом.
- Испытания под водой, измерение утечек, особенно у регулирующих клапанов.
- Измерение крутящего момента у арматуры с приводом.
- Серийные испытания нескольких образцов одновременно.
Почему выбирают стенд по ТЗ
Стенд под образец, а не образец под стенд
Конструкцию разрабатывают по вашим требованиям: типы образцов, DN, давления, среды и виды испытаний.
Нужная степень автоматизации
Ручной стенд, полуавтоматический или полностью автоматический — вы платите за тот уровень, который окупается на вашем объёме.
Производительность на потоке
Короткие циклы испытаний и быстрая переналадка. Есть решения с двумя и тремя зажимными устройствами, которые работают одновременно.
Прослеживаемость результатов
Автоматический стенд может считывать идентификатор изделия ручным сканером и передавать результаты испытаний в сеть предприятия.
Бережный зажим
Пропорциональное управление автоматически регулирует усилие зажима по ходу испытания.
От ТЗ до обслуживания
Разбираем ТЗ, при необходимости специалист выезжает на объект для замеров, подбираем решение, поставляем, обучаем ваших специалистов и обслуживаем стенд. Условия гарантии — в коммерческом предложении.
Кому подойдёт
Производителям арматуры
для приёмо-сдаточных испытаний на выпуске, в том числе в автоматическом цикле.
Заводам насосов, двигателей и сильфонов
для испытаний корпусов и узлов давлением.
Ремонтным центрам с нестандартной арматурой, которую не принимает серийный стенд.
Кому хватит серийного стенда
Если арматура типовая, а поток умеренный, быстрее и экономичнее модульные СИА-ВМ, СИА-ПК или СИА-ГМ.
Как проходит работа
- Вы присылаете ТЗ или заполняете опросный лист: образцы, DN, давления, среды, виды испытаний, производительность.
- Инженер предлагает концепцию стенда и степень автоматизации.
- Согласуем конструкцию, комплектацию и КП.
- Поставляем стенд и обучаем ваших специалистов, дальше обслуживаем его.
Похожие модели
Другие станки раздела «Стенды для испытания арматуры».
СИА-В
DN 50–600Вертикальный стенд с зажимом 15–200 т: DN 50–600, вода до 1380 бар, воздух и азот до 300 бар
СИА-ВМ
DN 15–400Стенд из стандартных модулей: DN 15–400, зажим 15–75 т, вода до 385 бар, воздух и азот до 300 бар
СИА-ПК
DN 15–400Настройка и проверка предохранительных клапанов DN 15–400: воздух и азот до 300 бар, вакуумные испытания
СИА-Т
DN 10–200Передвижной стенд для проверки клапанов DN 10–200 на участке или объекте: до 200 бар, два исполнения
Статьи по теме
Ремонт арматуры: притирка и испытания
Настройка предохранительных клапанов: давление настройки, порядок и актДавление настройки по ГОСТ, сроки проверок по ФНП, порядок настройки на стенде и что записать в акт и журналСтатья · 10 мин чтения
Ремонт арматуры: притирка и испытания
Испытание запорной арматуры: виды испытаний, давление, акт (ГОСТ 33257)Какие испытания проходит запорная арматура, при каком давлении и сколько держать, что записать в актСтатья · 13 мин чтения
Ремонт арматуры: притирка и испытания
Виды ремонта запорной арматуры: типовые дефекты, периодичность и оборудованиеТекущий, средний и капитальный ремонт арматуры: что входит, какой дефект чем устраняют и как часто ремонтироватьСтатья · 10 мин чтения
Вопросы и ответы
Какие испытания можно заложить в стенд?
Гидравлические водой — до 1380 бар и выше по запросу, пневматические воздухом или азотом, подводные, измерение утечек, испытания крутящего момента у арматуры с приводом.
Можно ли испытывать не только арматуру?
Да. Среди решений — стенды для сильфонов, корпусов электродвигателей и насосов, конденсатоотводчиков, фитингов труб и резервуаров.
Что нужно для расчёта?
Перечень образцов с DN и присоединением, испытательные давления и среды, виды испытаний и требуемая производительность. Удобнее всего — опросный лист.
Можно ли начать с ручного стенда и автоматизировать позже?
Уровень автоматизации закладывают в ТЗ. Опишите планы по объёму — предложим вариант с учётом роста потока.
Пришлите ТЗ — предложим стенд
Опишите образцы, давления, среды и производительность или приложите ТЗ и чертежи. Инженер разберёт задачу и пришлёт КП с ценой и сроком поставки.
