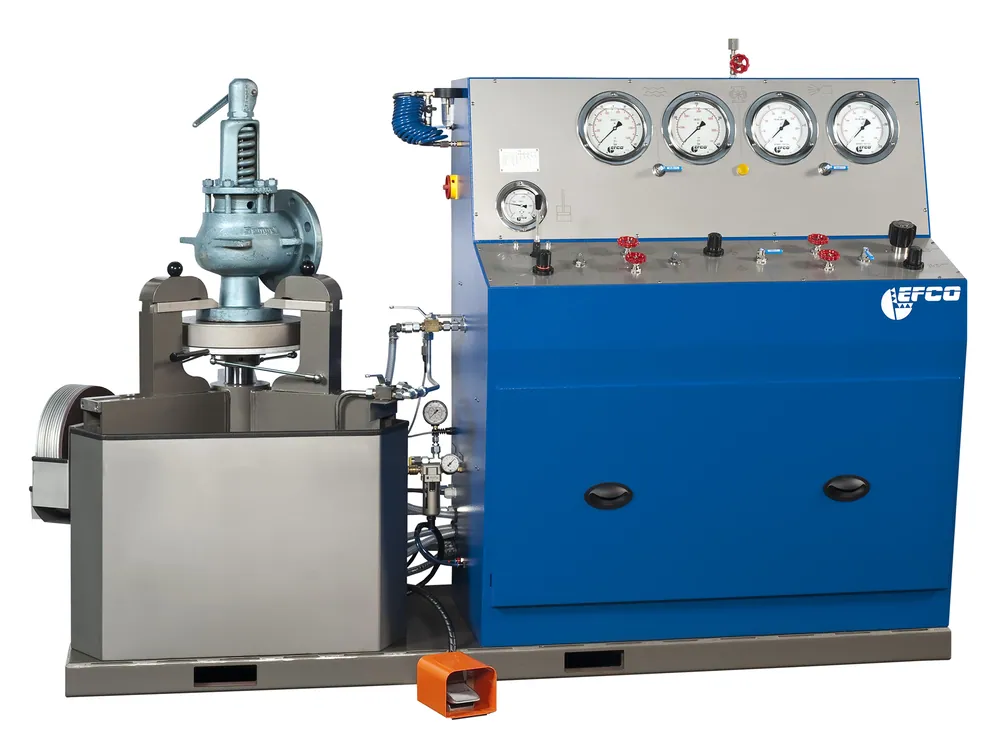

Модульный вертикальный стенд для испытания арматуры СИА-ВМ — DN 15–400
Стенд из стандартных модулей: DN 15–400, зажим 15–75 т, вода до 385 бар, воздух и азот до 300 бар
1 / 2
Исполнения
Выберите строку — кнопка «КП» запросит предложение на это исполнение.
| Исполнение | DN | Усилие зажима | Испытательное давление | Верхнее ярмо | Действие |
|---|---|---|---|---|---|
| 15–250 | 15–75 т | вода до 385 бар; воздух, азот до 300 бар | по выбору | ||
| 25–400 | 15–75 т | вода до 385 бар; воздух, азот до 300 бар | по выбору | ||
Нужен другой размер или комплектация? Пришлите задачу — подберём исполнение. | |||||
Какие задачи решает
Пока под ремонтный участок проектируют стенд с нуля, отремонтированные задвижки и клапаны копятся без испытаний. Модульный вертикальный стенд для испытания арматуры СИА-ВМ собирают из стандартных узлов по отработанной схеме — его поставляют быстрее и экономичнее заказного. Стенд испытывает запорную, регулирующую арматуру и предохранительные клапаны DN 15–400 водой до 385 бар и газом до 300 бар.
- Гидравлические испытания задвижек, вентилей и клапанов после ремонта: прочность и плотность корпуса.
- Испытание затвора на герметичность водой, воздухом или азотом.
- Проверка регулирующих клапанов.
- Проверка давления срабатывания и утечки через седло предохранительных клапанов.
- Входной контроль арматуры, поступившей на склад или объект.
Почему выбирают СИА-ВМ
Платите только за нужные опции
Базовая программа из стандартных модулей с вариантами и опциями: вы берёте то, что нужно, а разработку с нуля не оплачиваете.
Один стенд на основной поток
Исполнения на DN 15–250 и DN 25–400 закрывают основной поток арматуры ремонтного участка.
Давление с запасом
Водой — до 385 бар, воздухом и азотом — до 300 бар. Другие DN, давления и среды — по запросу.
Точная настройка зажима
Усилие 15–75 т меняется бесступенчато: мелкий клапан не пережимается, крупная задвижка держится надёжно.
Притирочные станки к стенду — в том же КП
По перечню арматуры подберём принадлежности, а для ремонта перед испытанием — станки для задвижек и клапанов. Операторов обучаем, стенд обслуживаем. Условия гарантии — в коммерческом предложении.
Кому подойдёт
Арматурным участкам ТЭС, НПЗ, нефтегазовых и химических предприятий с потоком арматуры до DN 400.
Сервисным компаниям, которые берут ремонт арматуры на подряд и сдают его с протоколом испытаний.
Тем, кто покупает первый стенд и хочет начать со стандартной комплектации, а опции добавить позже.
Кому лучше другая модель
Если нужна вода выше 385 бар или усилие больше 75 т — СИА-В. Если основная задача — предохранительные клапаны, включая вакуумные испытания, — СИА-ПК.
Как выбрать исполнение
Первое — диапазон: DN 15–250 для мелкой и средней арматуры или DN 25–400, если есть задвижки крупнее. Второе — верхнее ярмо. С ним образец зажимается между столами стенда; без него доступ сверху свободен, а фланцы закрывают крышками из принадлежностей. Третье — среды и давления по вашей НТД.
Как проходит работа
- Арматуру устанавливают на нижний стол через уплотнительную пластину и зажимают, выставляя усилие.
- Для гидроиспытаний полость заполняют водой, для пневматических — подают газ.
- Выдерживают испытательное давление: сначала проверяют прочность корпуса, затем герметичность затвора.
- Показания снимают по манометрам; для протокола подключают систему документирования испытаний.
Похожие модели
Другие станки раздела «Стенды для испытания арматуры».
СИА-В
DN 50–600Вертикальный стенд с зажимом 15–200 т: DN 50–600, вода до 1380 бар, воздух и азот до 300 бар
СИА-ПК
DN 15–400Настройка и проверка предохранительных клапанов DN 15–400: воздух и азот до 300 бар, вакуумные испытания
СИА-Т
DN 10–200Передвижной стенд для проверки клапанов DN 10–200 на участке или объекте: до 200 бар, два исполнения
СИА-Г
DN 15–1000Горизонтальный стенд для запорной и регулирующей арматуры DN 15–1000: зажим до 1500 т, вода до 1380 бар
Статьи по теме
Ремонт арматуры: притирка и испытания
Настройка предохранительных клапанов: давление настройки, порядок и актДавление настройки по ГОСТ, сроки проверок по ФНП, порядок настройки на стенде и что записать в акт и журналСтатья · 10 мин чтения
Ремонт арматуры: притирка и испытания
Испытание запорной арматуры: виды испытаний, давление, акт (ГОСТ 33257)Какие испытания проходит запорная арматура, при каком давлении и сколько держать, что записать в актСтатья · 13 мин чтения
Ремонт арматуры: притирка и испытания
Виды ремонта запорной арматуры: типовые дефекты, периодичность и оборудованиеТекущий, средний и капитальный ремонт арматуры: что входит, какой дефект чем устраняют и как часто ремонтироватьСтатья · 10 мин чтения
Вопросы и ответы
Чем СИА-ВМ отличается от СИА-В?
СИА-ВМ собран из стандартных модулей: поставка быстрее и экономичнее. СИА-В рассчитан на большее усилие зажима — до 200 т — и воду до 1380 бар.
Какое давление испытания запорной арматуры доступно?
Водой — до 385 бар, воздухом и азотом — до 300 бар. Если по вашей НТД нужна вода выше 385 бар, выбирайте СИА-В.
Можно ли испытать арматуру вне диапазона DN?
Да. Рабочий диапазон расширяется испытаниями вне зажимного устройства — через трубопровод и шланг высокого давления из принадлежностей.
Какие испытания на герметичность запорной арматуры возможны?
Проверка корпуса и затвора водой, воздухом или азотом. Для фиксации утечки есть расходомер, цифровой счётчик пузырьков и цифровые манометры.
Нужен ли верхний стол?
Решаете вы: стенд поставляется с верхним ярмом или без него. Без ярма фланцы закрывают ручными крышками.
Можно ли потом добавить опции?
Модульная схема это допускает: стенд с базовой комплектацией дополняют принадлежностями — бустером, системой документирования, защитной стенкой.
Соберём стенд под ваш поток арматуры
Напишите, какую арматуру испытываете — типы, DN, PN, среды. Предложим диапазон, комплектацию и принадлежности и пришлём КП с ценой и сроком поставки.
