Горизонтальный стенд для испытания арматуры СИА-Г — DN 15–1000, зажим 7,5–1500 т
Горизонтальный стенд для запорной и регулирующей арматуры DN 15–1000: зажим до 1500 т, вода до 1380 бар
1 / 5
Исполнения
| Исполнение | DN | Усилие зажима | Испытательное давление | Арматура | Действие |
|---|---|---|---|---|---|
| 15–250; 25–400; 50–600; 100–800; 100–1000 | 7,5–1500 т, бесступенчато | вода до 1380 бар; воздух до 6 бар; воздух, азот до 300 бар | запорная, регулирующая | ||
Нужен другой размер или комплектация? Пришлите задачу — подберём исполнение. | |||||
Какие задачи решает

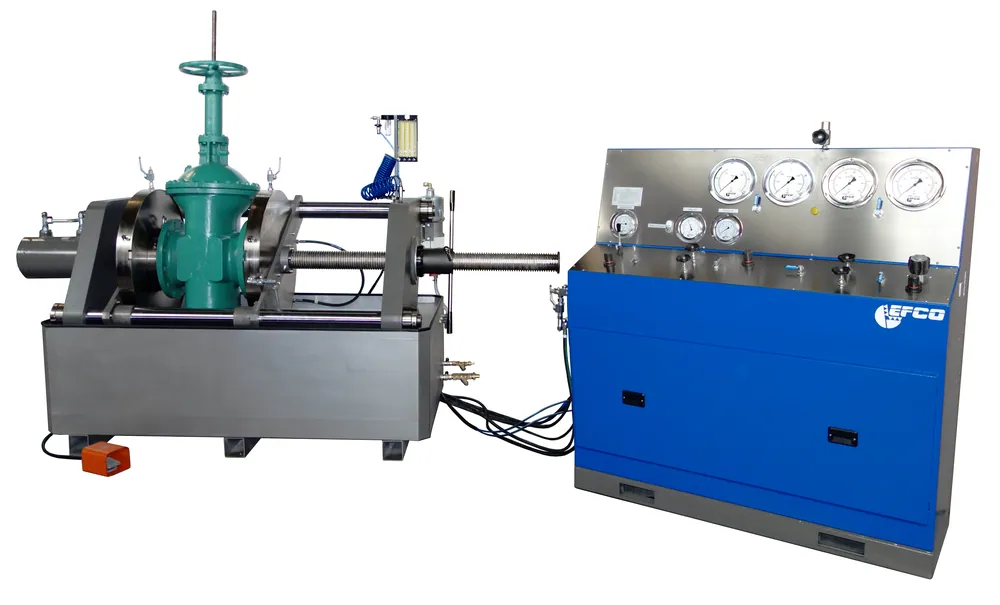

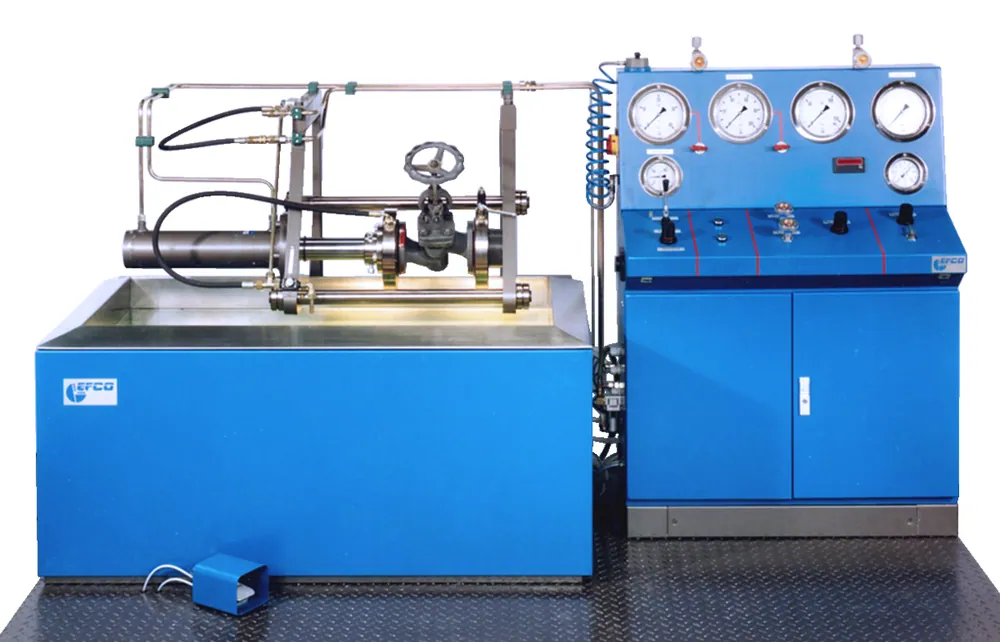

Задвижку DN 800 не выставишь в вертикальный зажим так же легко, как вентиль DN 50: крупную арматуру удобнее уложить горизонтально, по оси прохода. Горизонтальный стенд для испытания арматуры СИА-Г зажимает её именно так и испытывает водой до 1380 бар. Серия закрывает диапазон от DN 15 до DN 1000 с усилием зажима от 7,5 до 1500 т.
- Гидравлические испытания запорной арматуры на прочность, в том числе крупной — до DN 1000.
- Испытания затвора на герметичность водой, воздухом или азотом.
- Проверка седла воздухом низкого давления — до 6 бар.
- Испытания регулирующих клапанов.
- Приёмо-сдаточные испытания на производстве арматуры и после капитального ремонта.
- Испытания нестандартных образцов вне зажимного устройства — через внешнее подключение.
Почему выбирают СИА-Г
От мелкой арматуры до DN 1000 — одна серия
Пять рабочих диапазонов — от DN 15–250 до DN 100–1000. Исполнение подбирается под вашу самую крупную арматуру.
Запас давления для высоких PN
Водой — до 1380 бар, воздухом и азотом — до 300 бар, для проверки седла — воздух до 6 бар.
Бережный зажим
Пропорциональное управление само регулирует усилие зажима во время испытания. На исполнениях до 100 т оно заказывается опцией, на более мощных стоит в стандарте.
Под серийный выпуск
Стенд адаптируют под требования заказчика и оснащают автоматическим приводом — для потока задвижек на выпуске или в ремонтном центре.
Стенд под крупную арматуру и станок под её сёдла
По перечню арматуры рассчитаем усилие зажима, а для ремонта перед испытанием предложим притирочные станки ШПС 700 или ШПС 1200. Специалистов обучим, стенд обслуживаем. Условия гарантии — в коммерческом предложении.
Кому подойдёт
Ремонтным предприятиям ТЭС, магистральных трубопроводов, НПЗ, где много крупной запорной арматуры.
Производителям задвижек и клапанов
для контроля качества на выпуске.
Центрам ремонта арматуры, которые принимают заказы разных размеров.
Кому лучше другая модель
Для предохранительных клапанов нужен вертикальный стенд — СИА-В или СИА-ПК. Если подходит стандартная комплектация с зажимом 200–600 т — модульный СИА-ГМ поставляется быстрее.
Как выбрать исполнение
Начните с наибольшего DN и класса давления. Они задают диапазон — DN 15–250, 25–400, 50–600, 100–800 или 100–1000 — и требуемое усилие зажима. Затем решите, нужна ли автоматизация и пропорциональное управление на младших исполнениях. Пришлите перечень арматуры — рассчитаем усилие и предложим исполнение.
Как проходит работа
- Арматуру укладывают в стенд по оси прохода и зажимают горизонтально; усилие выставляют бесступенчато.
- В полость подают испытательную среду — воду, воздух или азот.
- На испытательном давлении проверяют прочность и плотность корпуса.
- Проверяют затвор на герметичность, при необходимости — воздухом низкого давления.
- Результаты фиксируют по манометрам или системой документирования.
Похожие модели
Другие станки раздела «Стенды для испытания арматуры».
СИА-В
DN 50–600Вертикальный стенд с зажимом 15–200 т: DN 50–600, вода до 1380 бар, воздух и азот до 300 бар
СИА-ВМ
DN 15–400Стенд из стандартных модулей: DN 15–400, зажим 15–75 т, вода до 385 бар, воздух и азот до 300 бар
СИА-ПК
DN 15–400Настройка и проверка предохранительных клапанов DN 15–400: воздух и азот до 300 бар, вакуумные испытания
СИА-Т
DN 10–200Передвижной стенд для проверки клапанов DN 10–200 на участке или объекте: до 200 бар, два исполнения
Статьи по теме
Ремонт арматуры: притирка и испытания
Настройка предохранительных клапанов: давление настройки, порядок и актДавление настройки по ГОСТ, сроки проверок по ФНП, порядок настройки на стенде и что записать в акт и журналСтатья · 10 мин чтения
Ремонт арматуры: притирка и испытания
Испытание запорной арматуры: виды испытаний, давление, акт (ГОСТ 33257)Какие испытания проходит запорная арматура, при каком давлении и сколько держать, что записать в актСтатья · 13 мин чтения
Ремонт арматуры: притирка и испытания
Виды ремонта запорной арматуры: типовые дефекты, периодичность и оборудованиеТекущий, средний и капитальный ремонт арматуры: что входит, какой дефект чем устраняют и как часто ремонтироватьСтатья · 10 мин чтения
Вопросы и ответы
Чем горизонтальный стенд отличается от вертикального?
Горизонтальный зажимает арматуру по оси прохода и рассчитан на запорную и регулирующую арматуру до DN 1000. Предохранительные клапаны испытывают на вертикальных стендах.
Какое давление испытания запорной арматуры доступно?
Водой — до 1380 бар, воздухом и азотом — до 300 бар, воздухом низкого давления — до 6 бар. Другие давления и среды — по запросу.
Можно ли испытывать приварную арматуру?
Укажите присоединение в запросе. Под резьбовые концы есть переходные фланцы, а для арматуры с приварными концами до DN 1000 поставляем стенд по техническому заданию.
Что такое пропорциональное управление и нужно ли оно?
Это автоматическое регулирование усилия зажима по ходу испытания, чтобы образец был зажат бережно. На исполнениях до 100 т — опция, выше — в стандарте.
Можно ли испытать арматуру крупнее DN 1000?
Рабочий диапазон расширяется испытаниями вне зажимного устройства. Для особых случаев подберём стенд по техническому заданию.
Подберём стенд под вашу крупную арматуру
Пришлите перечень арматуры — типы, DN, PN, присоединение и среды. Рассчитаем усилие зажима, предложим исполнение и пришлём КП с ценой и сроком поставки.
