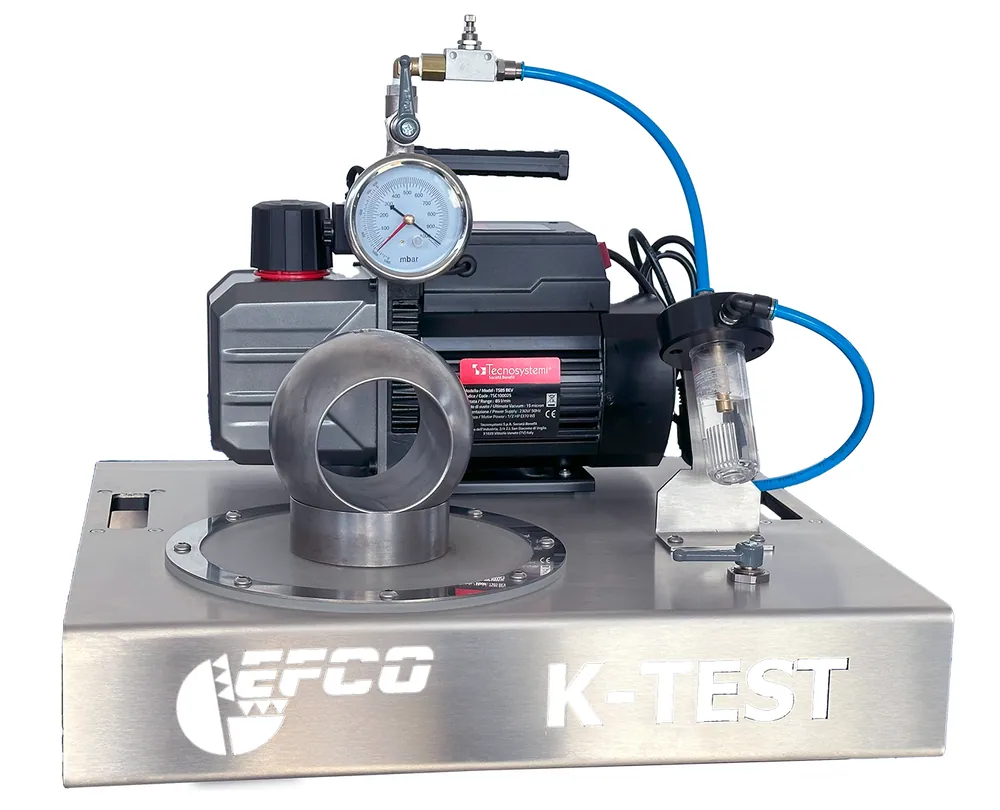

Устройство вакуумных испытаний шаровых кранов УВИ-К — проверка пары «шар — седло»
Вакуумная проверка плотности пары «шар — седло» до сборки крана: без зажима, результат сразу
Какие задачи решает
Шаровой кран собрали после притирки, поставили на стенд — и он не держит. Разборка, повторная доводка, снова сборка: смена потеряна. Устройство вакуумных испытаний шаровых кранов УВИ-К проверяет пару «шар — седло» ещё до сборки крана: один человек, без зажима, утечка видна сразу.
Контроль плотности прилегания шара к уплотнительному седлу после притирки.
Проверка формы поверхности шара и седла по результату обработки.
Отбраковка пар «шар — седло» до сборки крана.
Входной контроль комплектующих, когда ремонт запорной арматуры — шаровых кранов — идёт потоком.
Почему выбирают УВИ-К
Проверка до сборки
Неплотную пару вы находите на столе, а не после сборки крана и испытания на стенде. Это экономит разборку и повторную сборку.
Результат сразу
Возможная утечка видна по пузырькам в индикаторном стекле — без расчётов и расшифровки.
Один оператор
Седло и шар устанавливают на вакуумный цилиндр, и проверка начинается. Управляется устройство одним человеком.
Неразрушающий контроль без зажима
Зажимное устройство не используется, поэтому на шар и седло не действуют усилия зажима — поверхности после притирки не страдают.
Замыкает цикл притирки
В паре с притирочным станком ПСШ получается последовательность «притёрли — проверили — собрали», а конструкция рассчитана на длительную эксплуатацию. Подбираем под ваши краны, обучаем специалистов. Условия гарантии — в коммерческом предложении.
Кому подойдёт
Ремонтным участкам шаровых кранов на газовых, нефтегазовых и химических предприятиях.
Производителям шаровых кранов
для контроля пар перед сборкой.
Участкам, где стоит притирочный станок для шаров ПСШ
УВИ-К сразу показывает, достаточно ли притёрта пара.
Кому нужен другой инструмент
Собранный кран испытывают на стенде: мелкие краны — на СИА-Г10, другие типы и размеры — на стендах серий СИА-В и СИА-Г.
Как проходит работа
- Уплотнительное седло устанавливают на вакуумный цилиндр.
- Сверху кладут шар из той же пары.
- Создают вакуум и следят за индикаторным стеклом.
- Нет пузырьков — пара плотная и идёт на сборку. Есть пузырьки — пару возвращают на доводку.
Похожие модели
Другие станки раздела «Стенды для испытания арматуры».

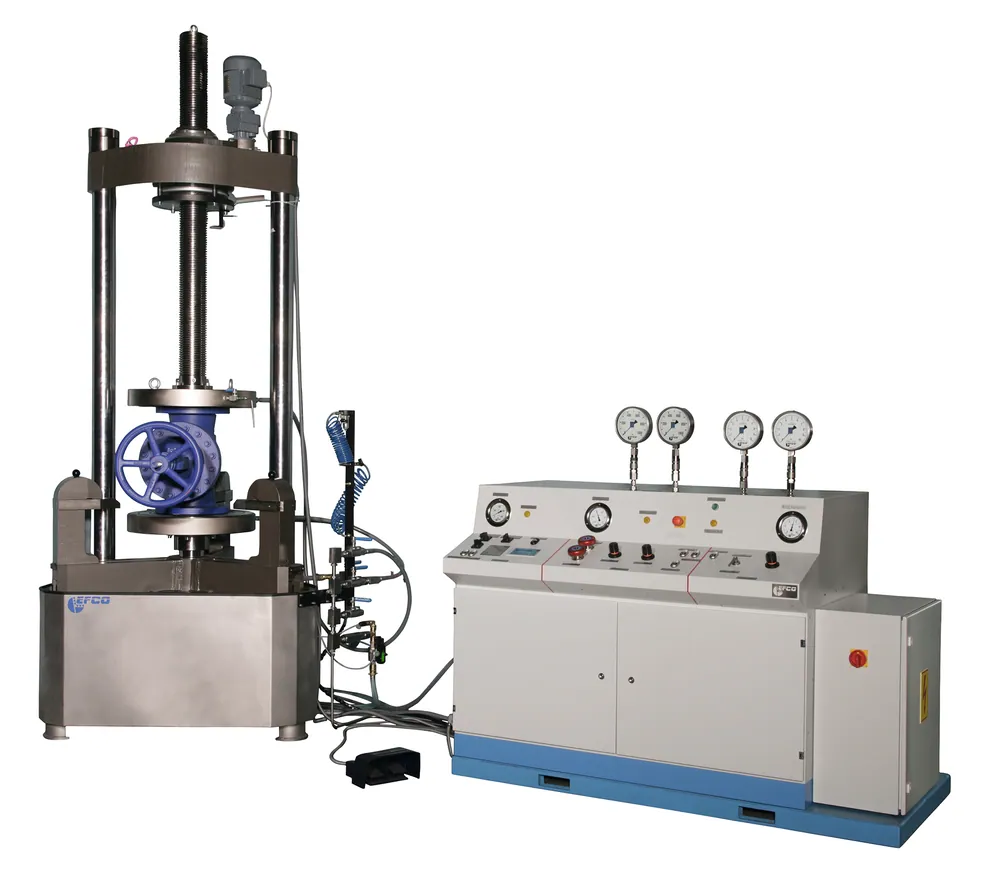

СИА-В
DN 50–600Вертикальный стенд с зажимом 15–200 т: DN 50–600, вода до 1380 бар, воздух и азот до 300 бар
СИА-ВМ
DN 15–400Стенд из стандартных модулей: DN 15–400, зажим 15–75 т, вода до 385 бар, воздух и азот до 300 бар

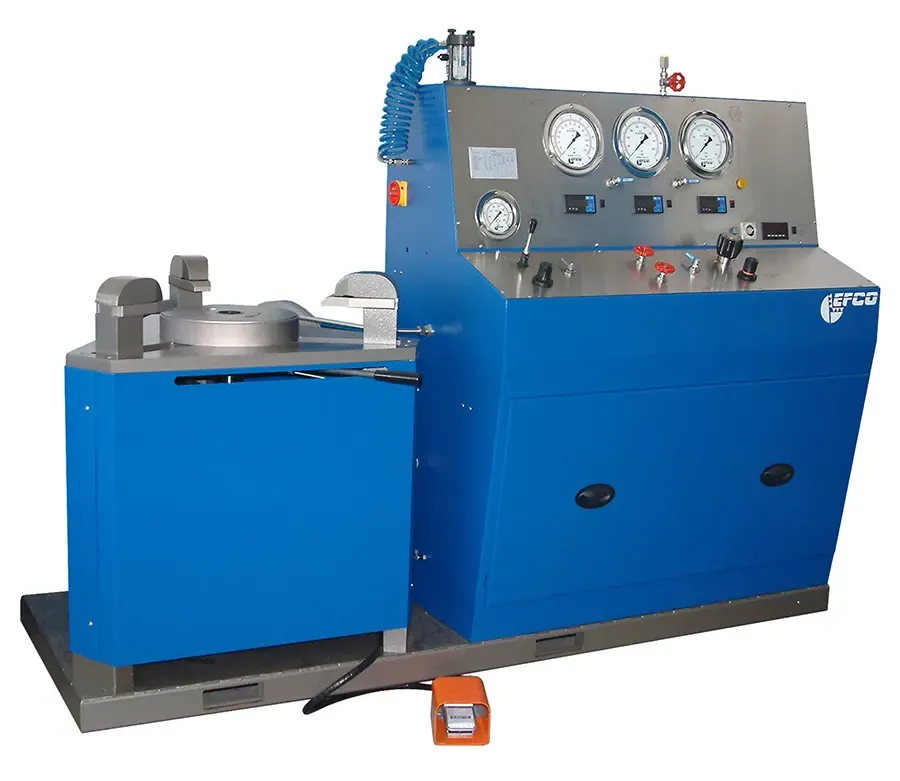

СИА-ПК
DN 15–400Настройка и проверка предохранительных клапанов DN 15–400: воздух и азот до 300 бар, вакуумные испытания

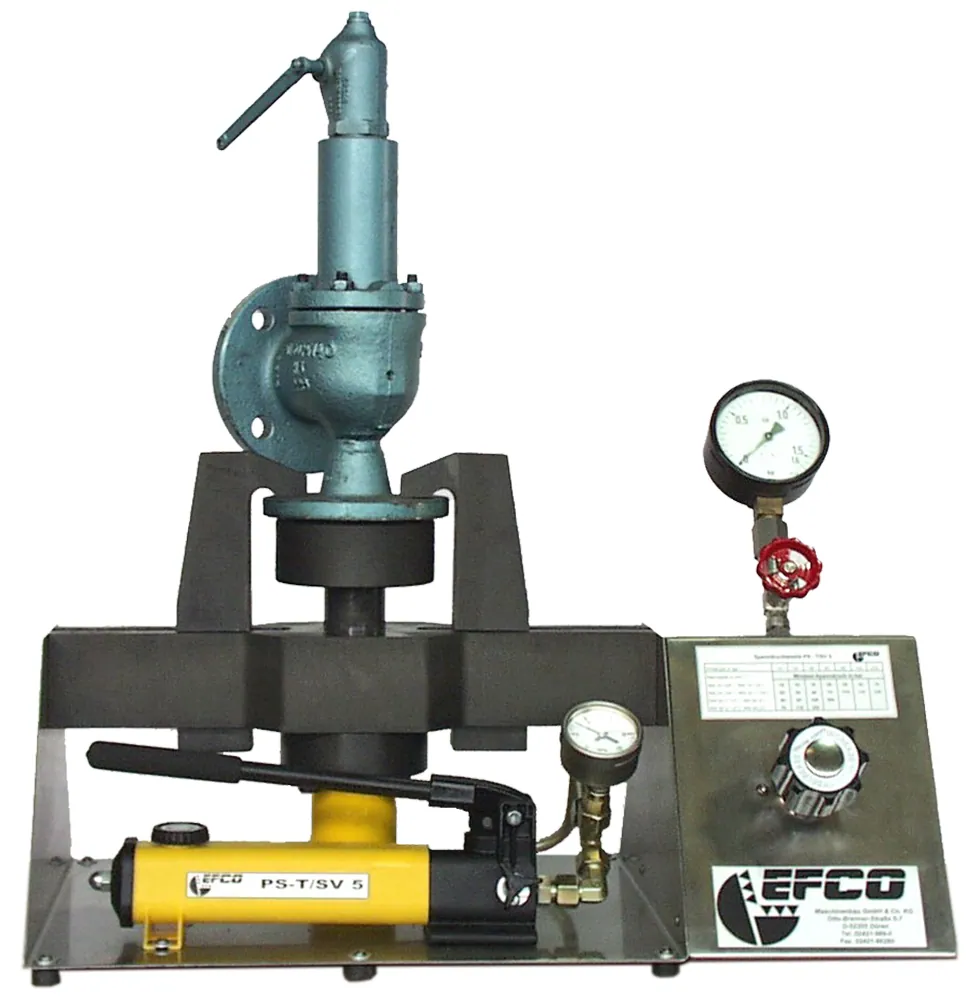

СИА-Т
DN 10–200Передвижной стенд для проверки клапанов DN 10–200 на участке или объекте: до 200 бар, два исполнения
Статьи по теме
Ремонт арматуры: притирка и испытания
Настройка предохранительных клапанов: давление настройки, порядок и актДавление настройки по ГОСТ, сроки проверок по ФНП, порядок настройки на стенде и что записать в акт и журналСтатья · 10 мин чтения
Ремонт арматуры: притирка и испытания
Испытание запорной арматуры: виды испытаний, давление, акт (ГОСТ 33257)Какие испытания проходит запорная арматура, при каком давлении и сколько держать, что записать в актСтатья · 13 мин чтения
Ремонт арматуры: притирка и испытания
Виды ремонта запорной арматуры: типовые дефекты, периодичность и оборудованиеТекущий, средний и капитальный ремонт арматуры: что входит, какой дефект чем устраняют и как часто ремонтироватьСтатья · 10 мин чтения
Вопросы и ответы
Нужно ли собирать кран для проверки?
Нет. УВИ-К проверяет шар и седло отдельно от корпуса — это и есть его главный выигрыш по времени.
Заменяет ли УВИ-К испытательный стенд?
Нет. Устройство проверяет пару «шар — седло» до сборки. Собранный кран испытывают на стенде на прочность и герметичность.
Какие размеры шаров и сёдел можно проверить?
Пришлите DN кранов и диаметры шаров и сёдел — подтвердим применимость и комплектацию до оформления КП.
Можно ли повредить поверхность при проверке?
Контроль неразрушающий и без зажимного устройства: на шар и седло не действуют усилия зажима.
Проверяйте пары до сборки крана
Напишите, какие шаровые краны ремонтируете или выпускаете — DN, диаметры шаров, объём в смену. Подтвердим применимость и пришлём КП с ценой и сроком поставки.
