Стенд для испытания клапанов СИА-Г10 — запорная арматура DN 10–200, зажим 10 т
Компактный стенд для запорной арматуры DN 10–200: зажим 10 т, газ до 200 бар, исполнение с испытанием под водой
1 / 2
Исполнения
Выберите строку — кнопка «КП» запросит предложение на это исполнение.
| Исполнение | DN | Присоединение | Испытание | Макс. давление | Особенности | Действие |
|---|---|---|---|---|---|---|
| 10–100 | фланцевое, резьбовое | воздух, азот | 200 бар (DN 10) / 70 бар (DN 100) | стационарный, горизонтальный, зажим 10 т | ||
| 10–200 | фланцевое, резьбовое, приварное | воздух под водой | 200 бар (DN 10) / 20 бар (DN 200) | гидравлическая система безопасности зажима, бак из нержавеющей стали | ||
Нужен другой размер или комплектация? Пришлите задачу — подберём исполнение. | ||||||
Какие задачи решает
Мелкая запорная арматура идёт потоком, и гонять каждый кран на большой стенд — невыгодно по времени и занимаемой площади. Стенд для испытания клапанов СИА-Г10 с усилием зажима 10 т проверяет запорную арматуру DN 10–200 воздухом и азотом до 200 бар. В исполнении СИА-Г10П утечка видна сразу: клапан испытывают под водой.

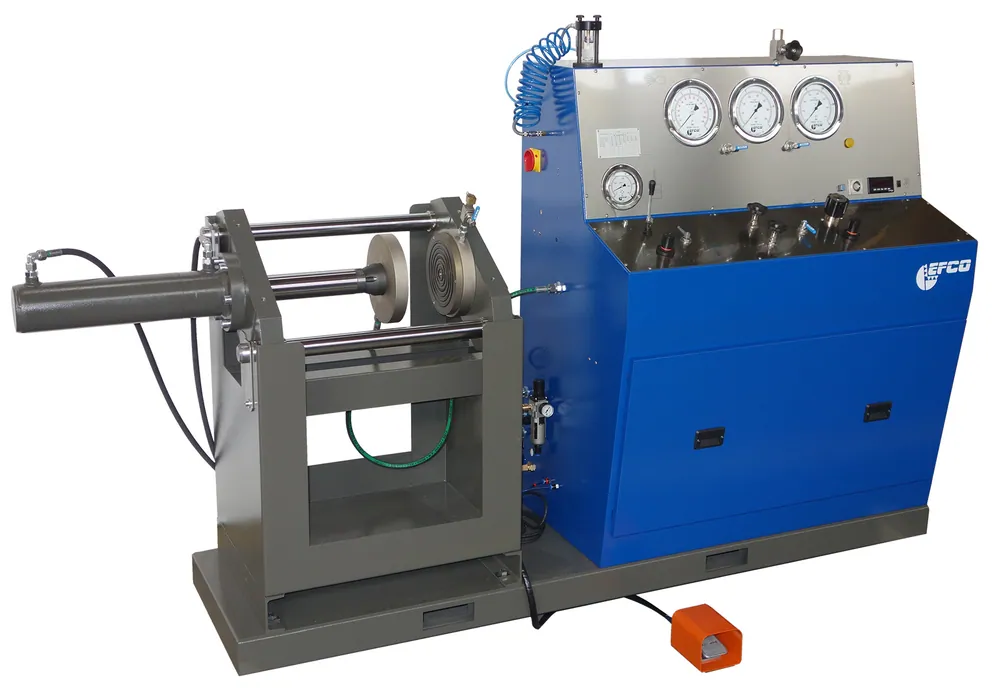

Испытание на герметичность запорной арматуры DN 10–100 воздухом или азотом — СИА-Г10.
Испытание на утечку под водой арматуры DN 10–200 — СИА-Г10П: каждый пузырь показывает место неплотности.
Проверка фланцевой и резьбовой арматуры, а в исполнении СИА-Г10П — и приварной.
Испытания шаровых кранов, вентилей и задвижек малых диаметров после ремонта и на выпуске.
Почему выбирают СИА-Г10
Компактный стационарный стенд
Горизонтальный зажим на 10 т — под мелкую и среднюю арматуру, без переплаты за мощность, которая не нужна.
Высокое давление без большого стенда
До 200 бар для DN 10. Для DN 100 у СИА-Г10 — до 70 бар, для DN 200 у СИА-Г10П — до 20 бар.
Утечку видно глазом

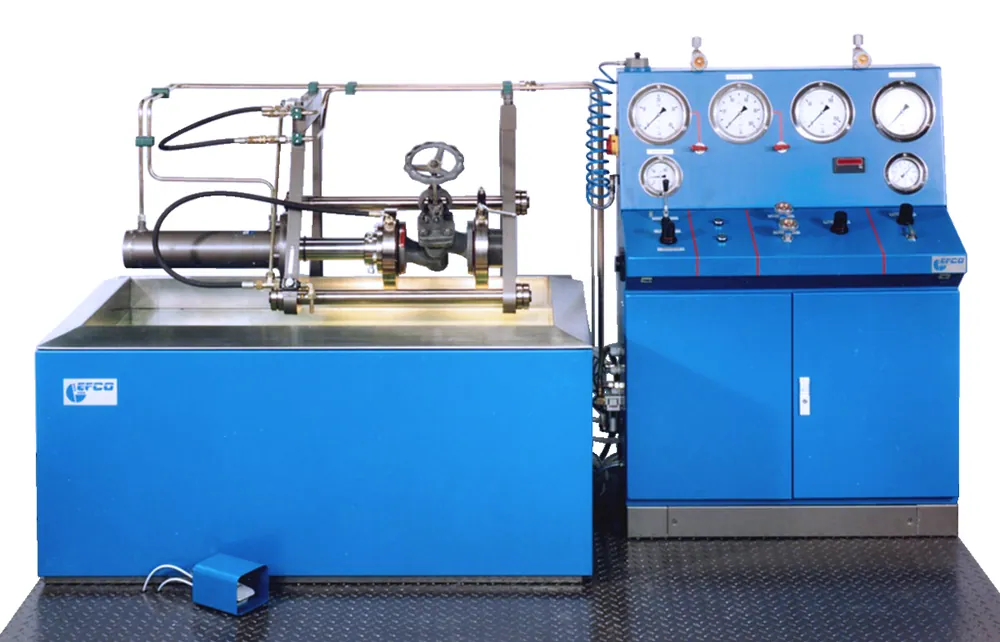

В СИА-Г10П клапан с воздухом внутри находится в баке с водой: негерметичность проявляется пузырями, и результат понятен без расшифровки.
Зажим не ослабнет под давлением
Гидравлическая система безопасности СИА-Г10П не даёт зажиму ослабнуть, пока образец под давлением.
Бак не ржавеет
Бак для подводных испытаний у СИА-Г10П — из нержавеющей стали, управление у обоих исполнений простое и понятное.
Кран от притирки до испытания
К стенду подберём станок ПСШ для притирки шаров и устройство УВИ-К для проверки пары до сборки. Операторов обучим, стенд обслуживаем. Условия гарантии — в коммерческом предложении.
Кому подойдёт
Производителям и ремонтникам шаровых кранов и вентилей малых диаметров
для потоковых испытаний.
Арматурным участкам НПЗ, газовых и химических предприятий, где много мелкой запорной арматуры.
Участкам, где важна наглядность результата
испытание под водой убедительно для приёмки.
Кому лучше другая модель
Для гидравлических испытаний водой и крупной арматуры — СИА-Г или СИА-ГМ. Для предохранительных клапанов — СИА-ПК или передвижной СИА-Т.
Как выбрать исполнение
СИА-Г10 — если арматура до DN 100 и достаточно испытаний газом с контролем по манометру. СИА-Г10П — если нужны DN до 200, приварные концы или испытание на утечку под водой. Оба исполнения стационарные, с горизонтальным зажимом 10 т.
Как проходит работа
- Кран или вентиль устанавливают в горизонтальный зажим и зажимают.
- В СИА-Г10П образец погружают в бак с водой.
- Подают воздух или азот и поднимают давление до испытательного.
- Проверяют утечку — по манометру и расходомеру или по пузырям в воде — и снимают давление.
Похожие модели
Другие станки раздела «Стенды для испытания арматуры».
СИА-В
DN 50–600Вертикальный стенд с зажимом 15–200 т: DN 50–600, вода до 1380 бар, воздух и азот до 300 бар
СИА-ВМ
DN 15–400Стенд из стандартных модулей: DN 15–400, зажим 15–75 т, вода до 385 бар, воздух и азот до 300 бар
СИА-ПК
DN 15–400Настройка и проверка предохранительных клапанов DN 15–400: воздух и азот до 300 бар, вакуумные испытания
СИА-Т
DN 10–200Передвижной стенд для проверки клапанов DN 10–200 на участке или объекте: до 200 бар, два исполнения
Статьи по теме
Ремонт арматуры: притирка и испытания
Настройка предохранительных клапанов: давление настройки, порядок и актДавление настройки по ГОСТ, сроки проверок по ФНП, порядок настройки на стенде и что записать в акт и журналСтатья · 10 мин чтения
Ремонт арматуры: притирка и испытания
Испытание запорной арматуры: виды испытаний, давление, акт (ГОСТ 33257)Какие испытания проходит запорная арматура, при каком давлении и сколько держать, что записать в актСтатья · 13 мин чтения
Ремонт арматуры: притирка и испытания
Виды ремонта запорной арматуры: типовые дефекты, периодичность и оборудованиеТекущий, средний и капитальный ремонт арматуры: что входит, какой дефект чем устраняют и как часто ремонтироватьСтатья · 10 мин чтения
Вопросы и ответы
Подойдёт ли стенд для новой арматуры, а не только после ремонта?
Да. Краны, вентили и задвижки малых диаметров на нём проверяют и после ремонта, и на выпуске с производства.
Можно ли испытывать арматуру водой?
Этот стенд испытывает газом — воздухом или азотом. Для гидравлических испытаний выбирайте СИА-Г или вертикальные стенды.
Какую арматуру принимает СИА-Г10П?
Фланцевую, резьбовую и приварную, DN 10–200.
Можно ли другие DN и давления?
Да, другие диаметры, давления и среды обсуждаем по запросу.
Есть ли устройство для проверки шаровых кранов без зажима?
Да, УВИ-К проверяет плотность прилегания шара к седлу вакуумом, без зажимного устройства.
Подберём стенд под вашу мелкую арматуру
Напишите, какие краны и вентили испытываете — DN, давление, присоединение и объём в смену. Предложим исполнение и пришлём КП с ценой и сроком поставки.
