Напольный горизонтально-расточной станок с ЧПУ ГРС-Н — шпиндель Ø130–200 мм, ход по X от 4000 мм
5 исполнений: расточной шпиндель Ø130–200 мм, ход по Y до 6000 мм, вылет ползуна с борштангой до 2400 мм
- Частота1500–2500 об/мин
- Мощность30–81 кВт
- Момент2200–14 000 Н·м

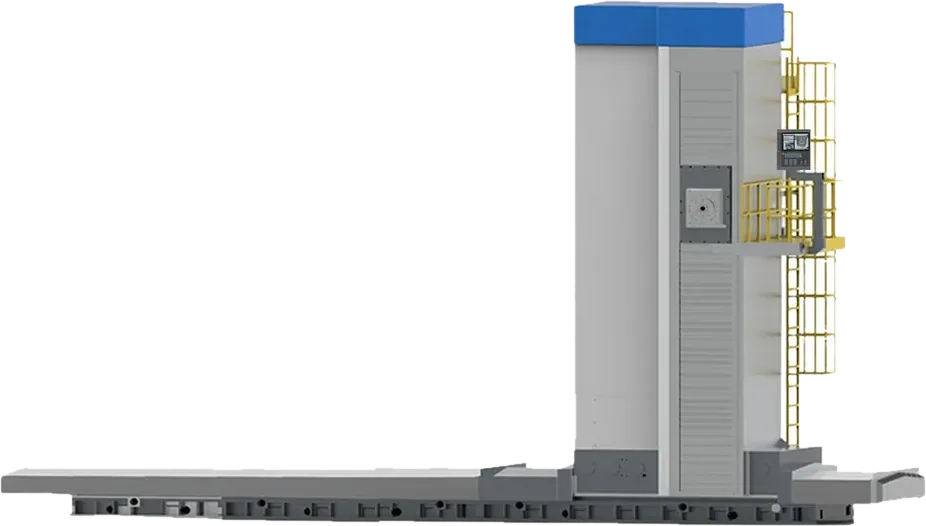

Фото одного из исполнений; комплектация — по КП
Исполнения
Выберите строку — кнопка «КП» запросит предложение на это исполнение.
| Исполнение | Шпиндель расточной / фрезерный, мм | Частота, об/мин | Мощность, кВт | Момент, Н·м | Ход Y / Z / W, мм | Чем отличается | Действие |
|---|---|---|---|---|---|---|---|
| Ø130 / Ø221,44 | 1500 | 30 | 2200 | 2000–4000 / 800 / 700 | компактное: ползун 420 × 460 мм, секции станины по 1000 мм | ||
| Ø160 / Ø320 | 1500 | 81 | 14 000 | 3000–6000 / 1200 / 1200 | наибольший момент при ISO 50 | ||
| Ø160 / Ø300 | 2500 | 74 | 6000 | 3000–6000 / 1200 / 1200 | скоростное исполнение | ||
| Ø200 / Ø320 | 1500 | 81 | 14 000 | 3000–6000 / 1200 / 1200 | наибольший шпиндель, конус ISO 60 | ||
| Ø200 / Ø300 | 2500 | 74 | 6000 | 3000–6000 / 1200 / 1200 | ISO 60, скоростное исполнение | ||
Нужен другой размер или комплектация? Пришлите задачу — подберём исполнение. | |||||||
У ГРС-Н 160, 160С, 200 и 200С ползун — 480 × 520 мм. Ход по X у всех исполнений — от 4000 мм.
Какие задачи решает
Корпус паровой турбины, редуктора или крупная станина не встанут на стол расточного станка — значит, станок должен прийти к детали. Напольный горизонтально-расточной станок с ЧПУ ГРС-Н так и устроен: деталь закрепляют перед станком, а колонна со шпиндельной бабкой едет вдоль неё по станине, ход — от 4000 мм. Расточной шпиндель Ø130–200 мм, до 81 кВт и 14 000 Н·м на фрезерном шпинделе: это фрезерно-расточной станок с ЧПУ для тяжёлой обработки крупногабаритных деталей.
- Корпуса паровых турбин и турбомашин: плоскости разъёма и расточки.
- Корпуса редукторов: соосные отверстия и привалочные плоскости.
- Крупногабаритные станины и рамы.
- Глубокие расточки: ползун и выдвижная борштанга вместе дают вылет до 2400 мм.
- Труднодоступные поверхности — навесными фрезерными головками; обработка с нескольких сторон — с поворотным столом с ЧПУ ПС.
Почему выбирают ГРС-Н
Рабочая зона растёт вместе с деталью
Ход по X — 4000 мм плюс секции станины по 1000 мм у ГРС-Н 130 и по 2000 мм у остальных. Ход по Y — до 4000 мм у ГРС-Н 130 и до 6000 мм у старших.
Момент для тяжёлого резания
ГРС-Н 160 и 200 — 81 кВт и 14 000 Н·м на фрезерном шпинделе, усилие подачи — до 40 000 Н.
Жёсткость по всей длине хода
Гидростатические направляющие, станина на многоточечных опорах, квадратный ползун с охватом по четырём граням и механизмом компенсации.
Точность без люфта
По оси X — реечная передача с выборкой люфта двумя шестернями, по Y — ШВП с вращающейся гайкой. Позиционирование — 0,02 мм на 1000 мм, повторяемость — 0,015 мм.
Оснащение под ваши детали
СОЖ высокого давления через шпиндель, магазин с автоматической сменой инструмента, навесные головки с автоматическим делением.
Кому подойдёт
Турбостроению и энергомашиностроению
корпуса турбин и турбомашин.
Редукторным заводам и тяжёлому машиностроению
крупные корпуса и станины.
Ремонтным заводам
на замену изношенным советским напольным станкам.
Кому лучше другая модель
Деталь помещается на стол и весит до двадцати тонн — ГРС с поворотным столом. Расточить отверстие в узле на месте, без демонтажа, — мобильные расточные станки МРС.
Как выбрать исполнение
- Диаметр расточного шпинделя — число в имени: 130, 160 или 200 мм; у ГРС-Н 200 конус ISO 60 вместо ISO 50.
- Режим резания — базовые исполнения: 1500 об/мин и наибольший момент; «С» — 2500 об/мин, когда важнее скорость резания.
- Длина и высота детали — число секций станины по X и ход по Y в пределах 2000–4000 или 3000–6000 мм.
- Навесные головки для ГРС-Н 160 и 200 — угловая, универсальная и удлинённая угловая, 37 кВт.
Как проходит работа
- Присылаете чертёж детали: габариты, массу, расточки, допуски.
- Подбираем шпиндель, длину станины, ход по Y и оснащение.
- В КП называем цену, комплектацию, систему ЧПУ, срок поставки и условия ввода станка в эксплуатацию.
- После поставки учим операторов и технологов работать на станке и составлять программы обработки.
Похожие модели
Другие станки раздела «Горизонтально-расточные станки с ЧПУ».
Статьи по теме
Промышленные станки
Круглошлифовальный станок: устройство, виды и как выбратьУстройство круглошлифовального станка, виды шлифования, точность и порядок выбора станка под вал или отверстиеСтатья · 8 мин чтения
Промышленные станки
Обрабатывающий центр: что это, виды, устройство и как выбратьЧем обрабатывающий центр отличается от станка с ЧПУ, какие бывают типы и как выбрать центр под корпусную детальСтатья · 9 мин чтения
Промышленные станки
Устройство токарного станка с ЧПУ: узлы, типы, точность и как выбратьИз чего состоит токарный станок с ЧПУ, какие бывают типы, от чего зависит точность и как выбрать станок под детальСтатья · 8 мин чтения
Вопросы и ответы
Какая точность у ГРС-Н?
Точность позиционирования по осям X, Y, Z и W — 0,02 мм на 1000 мм, повторяемость — 0,015 мм.
Можно ли удлинить станину?
Да, по оси X станина наращивается секциями: ход — 4000 мм плюс секции по 1000 мм у ГРС-Н 130 и по 2000 мм у остальных исполнений. Длину подберём по вашей детали.
Какая система ЧПУ стоит на станке?
Систему ЧПУ и её комплектацию укажем в КП. Если в цехе уже работают станки на определённой системе, напишите об этом в заявке.
Зачем поворотный стол, если станок напольный?
Поворотный стол с ЧПУ ПС ставят перед станком, когда деталь нужно обработать с нескольких сторон за одну установку. Столы есть в четырёх размерах, подберём по габаритам и массе детали.
Есть ли гарантия и обучение?
Условия гарантии — в коммерческом предложении. Операторов и технологов обучим работе на станке.
Подберём станок под вашу деталь
Пришлите чертёж или габариты детали, диаметры и глубину расточек — подберём шпиндель, длину станины и оснащение и пришлём КП с ценой и сроком поставки.
