Боковой фрезерный станок БФС — фрезеровка боковых и вертикальных плоскостей на месте
Фрезер для боковых граней и вертикальных плоскостей: головка на станине или горизонтальный шпиндель на стойке
1 / 2
Исполнения
Выберите строку — кнопка «КП» запросит предложение на это исполнение.
| Исполнение | Чем отличается (по названию и фото) | Действие |
|---|---|---|
| Горизонтальная станина с направляющими и ходовым винтом; шпиндельная головка с серводвигателем через угловой редуктор, отдельный серводвигатель подачи, шкаф управления и выносной пульт. | ||

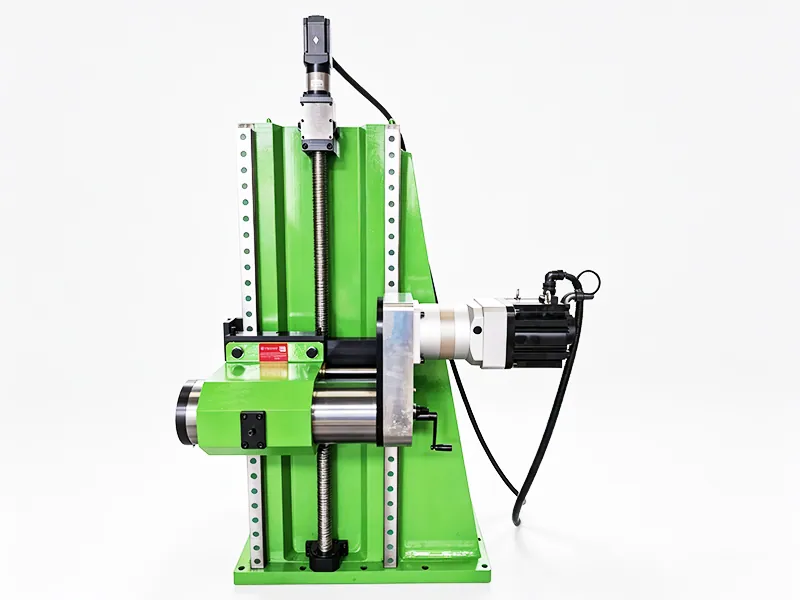

| Вертикальная стойка с ходовым винтом и серводвигателем подачи; горизонтальный шпиндель с собственным серводвигателем — для вертикальных плоскостей. | ||
Нужен другой размер или комплектация? Пришлите задачу — подберём исполнение. | ||
Какие задачи решает
Боковая привалочная плоскость корпуса или грань станины вышла из размера, а кантовать крупную деталь ради неё — это кран, оснастка и лишние смены. Боковой фрезерный станок БФС подводит фрезу сбоку: фрезеровка вертикальной плоскости или боковой грани идёт там, где деталь стоит. Подачу по направляющим ведёт серводвигатель, оператор управляет с выносного пульта.
Фрезерование боковых граней и вертикальных плоскостей.
Пазы и уступы на боковых поверхностях.
Обработка кромок и снятие припуска.
Детали металлоконструкций и машиностроения, которые не помещаются на цеховой станок.
Почему выбирают БФС
Деталь не кантуют
Станок рассчитан на боковое фрезерование: у БФС головка на каретке идёт вдоль грани детали, у БФС-П горизонтальный шпиндель ходит по вертикальной стойке.
Меньше ручной зачистки
Утолщённый корпус гасит вибрацию, подача регулируется плавно — поверхность после фрезы однородная, доводки меньше.
Оператор в стороне от фрезы
Подачей управляют с выносного кнопочного пульта, а остановить станок можно аварийным выключателем на шкафу управления.
Плоскость, паз и кромка — одним станком
Станок принимает разные фрезы и фрезерные головки, настройка и замена инструмента несложны — операторы осваивают его быстро.
Ход и фрезу подберём под вашу грань
По её высоте, длине и фото предложим исполнение и инструмент; если узел сложный, специалист приедет на замер ещё до поставки.
Кому подойдёт
Ремонтным службам
фрезеровка на месте боковых привалочных плоскостей корпусов и станин.
Производствам металлоконструкций
кромки и пазы на крупных деталях.
Кому лучше другая модель
Небольшая вертикальная площадка на стальной детали — МФС-М на магнитном основании. Плоскость сверху или торец — консольный КФС, длинная балка — однорельсовый ОФС.
Как выбрать исполнение
- Грань вдоль длинной детали — БФС: подача по горизонтальной станине.
- Вертикальная плоскость с ходом по высоте — БФС-П: шпиндель перемещается по вертикальной стойке.
Как проходит работа
- Станину или стойку ставят у обрабатываемой грани и закрепляют.
- Направляющие выставляют параллельно плоскости.
- Подводят фрезу, задают глубину и фрезеруют с подачей от серводвигателя.
- Проверяют грань, при необходимости делают чистовой проход.
Похожие модели
Другие станки раздела «Мобильные фрезерные станки».
ЛФС
до 3000 ммКонсольный фрезер на гидроприводе: ход 1000–3000 мм, фреза до Ø250 мм, масса 175–315 кг
МФС-М
Компактный фрезер на магните: ход 300 или 500 мм, фреза до Ø50 мм, масса от 85 кг
ПФС-ЧПУ
Трёхосевое ЧПУ на объекте: обломанные шпильки, резьба до М220, отверстия до Ø220 мм
КФС
Консольный фрезер на станине с направляющими: подача от сервопривода, вручную или от гидропривода
Статьи по теме
Фрезерование на месте
Фрезерование плоскостей на месте: технология, точность и оборудование для фундаментов и станинКогда фрезеровка на месте выгоднее демонтажа, как идёт работа, какой точности ждать и какой станок взятьСтатья · 9 мин чтения
Фрезерование на месте
Обработка фундаментов на судах без демонтажа: как работает ЭПФС 4500Фрезерование фундаментов на борту: когда цех не вариант, как работает ЭПФС 4500 и как выбрать станокСтатья · 7 мин чтения
Вопросы и ответы
Какой ход и какая фреза нужны для моей грани?
Ход и фрезу подбирают по размерам грани: для БФС характеристики и комплектацию подберём под вашу задачу и пришлём в КП. Нам понадобятся высота и длина грани, её положение на детали и снимок узла сбоку.
Можно ли фрезеровать вертикальную плоскость?
Да, для этого и сделано исполнение БФС-П: горизонтальный шпиндель перемещается по вертикальной стойке.
Чем БФС отличается от МФС-М?
МФС-М крепится магнитом и имеет опубликованный ход 300 или 500 мм — для небольших площадок. БФС работает от станины или стойки с серводвигателем, ход подбираем под деталь.
Какая гарантия?
Условия гарантии — в коммерческом предложении. После поставки покажем операторам установку стойки и смену фрез, а на вопросы в работе ответит инженер в мессенджере.
Подберём станок под вашу плоскость
Опишите задачу: какую поверхность фрезеруете, её размеры и положение, где стоит деталь. Приложите фото или чертёж — подберём исполнение и пришлём КП с ценой и сроком поставки.
