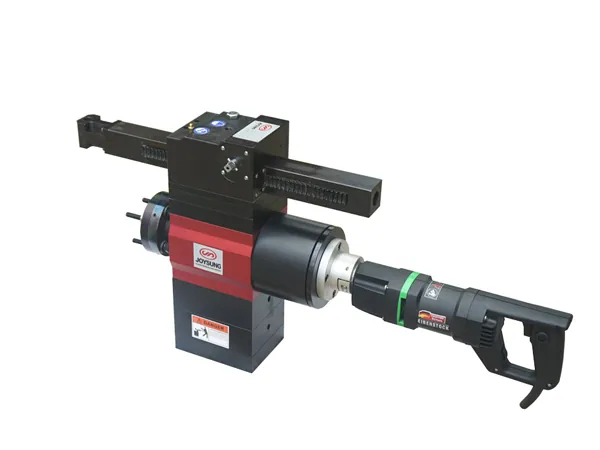

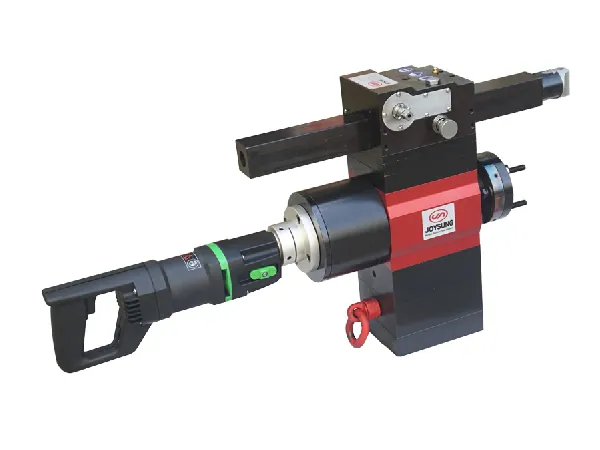

Станок для проточки шеек валов ТШВ — проточка вала Ø50–450 мм на месте
Проточка шеек валов без снятия: Ø50–450 мм, крепление на торец, горизонтально и вертикально
1 / 3
Исполнения
Выберите строку — кнопка «КП» запросит предложение на это исполнение.
| Исполнение | Ø вала, мм | Осевой ход, мм | Частота, об/мин | Осевая подача, мм/об | Привод | Масса в упаковке, кг | Действие |
|---|---|---|---|---|---|---|---|
| 50–250 | 370 | 0–65 | 0–0,6 | 1,4 кВт, 220 В; пневмо 2 кВт по заказу | 82 | ||
| 200–450 | 500 | 0–65 | 0–0,6 | 1,8 кВт, 220 В; пневмо 2 кВт по заказу | 160 | ||
Нужен другой размер или комплектация? Пришлите задачу — подберём исполнение. | |||||||
Какие задачи решает
Изношенную шейку вала электродвигателя, турбины или привода можно вернуть в размер, не вынимая ротор и не разбирая агрегат. Станок для проточки шеек валов ТШВ крепят на торец вала, и проточка вала на месте идёт вокруг неподвижного вала: шейки Ø50–450 мм, посадки под подшипник, канавки под уплотнения и стопорные кольца. Нужен только доступ к торцу.
- Проточка изношенных шеек и концов валов до исходного размера.
- Проточка вала под подшипник и под втулку.
- Канавки под уплотнительные кольца, стопорные кольца и уступы.
- Ремонт валов электродвигателей, приводных валов и валов турбин.
- Обработка выходных валов роторов электродвигателей.
- Крупные валы, которые трудно или долго демонтировать.
Почему выбирают ТШВ
Вал остаётся в агрегате
Станок ставят на торец вала через монтажный фланец, используя центровое отверстие. ТШВ 30 один человек устанавливает за короткое время.
Любое положение
Конструкция привода ТШВ 30 позволяет ставить станок горизонтально, вертикально и под любым углом, ТШВ 50 ведёт обработку и сверху вниз. Вертикальный вал не нужно укладывать.
Черновой и чистовой проход одним станком
Осевая подача регулируется бесступенчато от 0 до 0,6 мм/об: крупная — для съёма износа, мелкая — для чистовой поверхности.
Стабильное резание на больших диаметрах
Частота вращения — 0–65 об/мин; привод ТШВ 50 рассчитан на низкие обороты с большим крутящим моментом.
Хватает обычной сети
Электропривод 1,4 кВт у ТШВ 30 и 1,8 кВт у ТШВ 50 работает от 220 В — трёхфазную линию к агрегату тянуть не нужно; где сети нет, по заказу ставят пневмопривод 2 кВт.
Габарит проверим заранее
По фото агрегата и диаметру шейки ещё до заказа прикинем, хватит ли места вокруг вала для вращения станка и какое исполнение нужно.
Кому подойдёт
Энергетике
валы турбин и электродвигателей.
Предприятиям с крупными машинами
приводные валы, которые трудно демонтировать.
Сервисам по ремонту электродвигателей
переносной токарный станок для ремонта валов роторов у заказчика.
Кому лучше другая модель
Отверстия и уплотнительные поверхности внутри корпусов — переносной токарный станок ПТС. Шпоночный паз на шейке после проточки — ФШС-Т 300 или МФШС-24.
Как выбрать исполнение
- ТШВ 30 — валы Ø50–250 мм, длина проточки за установку до 370 мм, электропривод 1,4 кВт, масса в упаковке 82 кг.
- ТШВ 50 — валы Ø200–450 мм, длина проточки до 500 мм, электропривод 1,8 кВт, масса в упаковке 160 кг.
- На диаметрах 200–250 мм подходят оба; при длинном участке берите ТШВ 50.
- Проверьте свободное место вокруг вала: ТШВ 30 при вращении описывает окружность Ø495 мм.
Как проходит работа
- Освобождают торец вала и крепят к нему монтажный фланец, используя центровое отверстие.
- Устанавливают станок и выставляют резцовую головку по диаметру шейки.
- Включают привод: станок вращается вокруг вала, резец идёт с автоматической осевой подачей.
- Первыми проходами снимают износ, последним, с малой подачей, выходят в чистовой размер.
- Диаметр контролируют, не снимая станок.
Похожие модели
Другие станки раздела «Переносные токарные станки».
ПТС
Ø до 800 ммПереносной токарный станок для арматуры, насосов и турбин: Ø до 800 мм, автоподача по двум осям
ПТС-ЧПУ
Ø до 1450 ммДве оси с ЧПУ и готовые циклы: уплотнения, конусы, радиусы, канавки, Ø до 1450 мм
СТА
Ø80–1050 ммВертикальный станок с ЧПУ для цеха ремонта арматуры: Ø80–1050 мм, наклонный стол ±12°
ОТВ
Обточка шеек валов на месте: станок охватывает вал снаружи, суппорт вращается от сервопривода, подача автоматическая
Статьи по теме
Валы, токарная обработка, сверление
Проточка вала на месте: как проточить шейку без демонтажаКак проточить шейку, не вынимая вал: схемы установки станка, подготовка, порядок работ и приёмкаСтатья · 7 мин чтения
Валы, токарная обработка, сверление
Способы восстановления валов: ремонт, технология и что можно сделать на местеКак выбрать способ ремонта вала по виду износа и какие работы делают на месте, не вынимая вал из агрегатаСтатья · 8 мин чтения
Фрезерование на месте
Фрезерование шпоночного паза на месте: когда это выгоднее, чем снимать валСравнение с демонтажом, размеры пазов по ГОСТ 23360-78 и шпоночно-фрезерные станки, которые ставят прямо на валСтатья · 8 мин чтения
Вопросы и ответы
Возможна ли проточка валов без снятия?
Да. Станок крепится на торец вала, поэтому нужен только доступ к торцу.
Сколько места нужно вокруг вала?
ТШВ 30 при вращении описывает окружность Ø495 мм — столько свободного пространства нужно вокруг вала. Для ТШВ 50 габарит вращения уточним под ваш вал.
Какой длины участок можно проточить за установку?
До 370 мм на ТШВ 30 и до 500 мм на ТШВ 50.
Можно ли работать без электросети?
Да, по заказу станок комплектуется пневмоприводом мощностью 2 кВт.
Можно ли проточить вертикальный вал?
Да. ТШВ 30 устанавливают горизонтально, вертикально и под любым углом, ТШВ 50 ведёт обработку в том числе сверху вниз.
Какая гарантия?
Условия гарантии — в коммерческом предложении. Установке на торец вала и выводу в размер обучим ваш персонал, на вопросы в работе ответим в мессенджере.
Подберём станок под ваш вал
Напишите диаметр шейки, длину изношенного участка и как вал расположен в агрегате, или пришлите фото — подберём исполнение и пришлём КП с ценой и сроком поставки.
