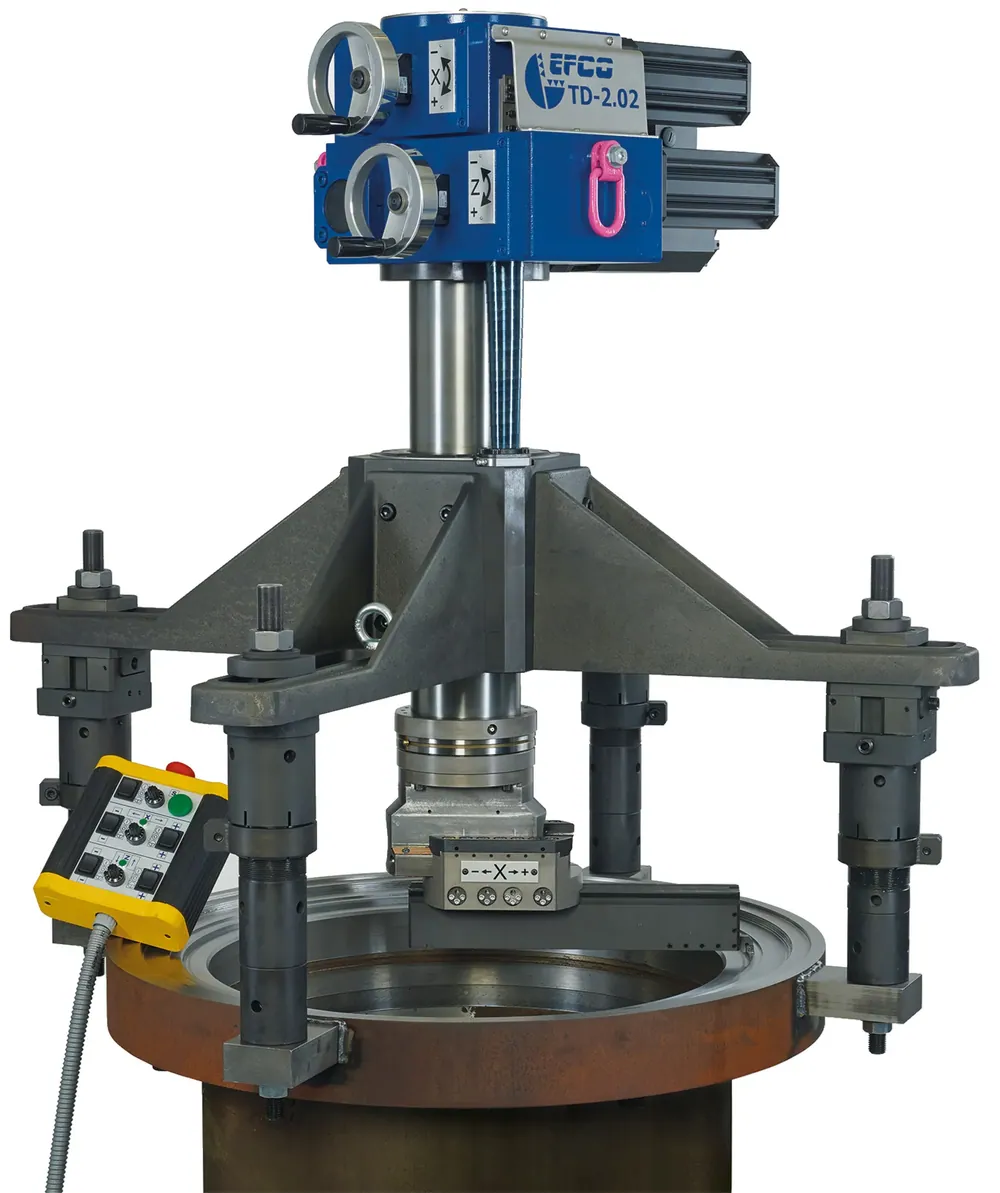

Переносной токарный станок ПТС для арматуры и насосов — обработка Ø до 800 мм на месте
Переносной токарный станок для арматуры, насосов и турбин: Ø до 800 мм, автоподача по двум осям
1 / 2
Исполнения
Выберите строку — кнопка «КП» запросит предложение на это исполнение.
| Исполнение | Ø обработки, мм | Глубина обработки, мм | Радиальный ход, мм | Осевой ход, мм | Привод | Действие |
|---|---|---|---|---|---|---|
| 0–150 | 250 | 20 | 100 | электрический 230/120 В или пневматический 6–7 бар | ||
| 0–200 | 250 | 30 | 180 | электрический 230/120 В, пневматический 6–7 бар или аккумуляторный 18 В | ||
| 0–400 | 450 | 40 | 200 | электрический 230/120 В | ||
| 0–800 | 600 | 60 | 100 | электрический 380–480 В или пневматический 6–7 бар | ||
Нужен другой размер или комплектация? Пришлите задачу — подберём исполнение. | ||||||
Какие задачи решает
Если уплотнение задвижки или посадочное отверстие в корпусе насоса изношено, арматуру обычно вырезают из линии и везут в цех, а трубопровод ждёт её неделями. Переносной токарный станок ПТС крепится прямо на корпус детали и протачивает отверстия, сёдла и уплотнительные поверхности там, где деталь стоит, — в диапазоне диаметров до 800 мм. Автоматическая осевая и радиальная подача с бесступенчатой регулировкой держит стабильный режим резания.
- Расточка отверстий и проточка уплотнительных поверхностей в корпусах задвижек и клапанов.
- Выборка изношенных сёдел клапанов целиком.
- Обработка сёдел корпуса и посадочных мест под крышку.
- Проточка поверхностей фланцевых соединений.
- Расточка цилиндров и корпусов насосов.
- Обработка отверстий в корпусах турбин.
Почему выбирают ПТС
Ремонт арматуры на месте
Станок закрепляют на корпусе, и обработка идёт там, где деталь стоит в линии. Вы экономите на демонтаже, перевозке и повторном монтаже.
Стабильность под нагрузкой
Станок держит режим даже при съёме крупной стружки, поэтому изношенный слой снимается быстрее.
Настройка без остановки головки
Осевая и радиальная подача автоматические, с бесступенчатой регулировкой. Точную настройку выполняют на корпусе редуктора, не трогая вращающуюся головку, — удобнее и безопаснее.
Стандартный инструмент
Державка под стандартные токарные резцы квадратного сечения: резцы легко купить, без привязки к одному поставщику.
Точность уплотнений
Плоские поверхности и уплотнительные сёдла обрабатываются с точностью до сотых долей миллиметра.
Привод — под вашу площадку
Четыре размера, от ПТС 03 (Ø до 150 мм) до ПТС 2 (Ø до 800 мм), с электрическим или пневматическим приводом: станок подбирают под сеть или сжатый воздух на объекте, а ПТС 05 работает и от аккумулятора. Для ПТС 1 и ПТС 2 по заказу есть высокоскоростная шлифовальная насадка — поверхность доводят тем же станком.
Кому подойдёт
ТЭС, ГРЭС и АЭС
ремонт запорной арматуры в сжатые сроки ППР.
НПЗ, химии и нефтепромыслам
задвижки, клапаны, насосы; пневмопривод — там, где есть сжатый воздух 6–7 бар.
Металлургии и верфям
насосы, цилиндры, корпуса.
Ремонтным цехам арматуры
оборудование ремонта задвижек, которое работает и на объекте, и в мастерской.
Кому лучше другая модель
Нужны конусы, радиусы и канавки по программе или глубина до 1000 мм — ПТС-ЧПУ. Наружная проточка шеек валов — ТШВ. Поток арматуры в цехе с установкой детали на стол — стационарный СТА.
Как выбрать исполнение
- По диаметру обработки: до 150 мм — ПТС 03, до 200 мм — ПТС 05, до 400 мм — ПТС 1, до 800 мм — ПТС 2.
- По глубине: 250 мм у ПТС 03 и ПТС 05, 450 мм у ПТС 1, 600 мм у ПТС 2.
- По питанию на площадке: сеть 230/120 В — ПТС 03, 05, 1; сеть 380–480 В — ПТС 2; сжатый воздух 6–7 бар — ПТС 03, 05, 2; аккумулятор 18 В — ПТС 05.
Как проходит работа
- Станок закрепляют на корпусе арматуры или насоса и выставляют по оси обрабатываемого отверстия.
- Устанавливают резец в державку и выставляют его на нужный диаметр.
- На корпусе редуктора задают осевую и радиальную подачу и включают привод.
- Протачивают отверстие или уплотнительную поверхность за несколько проходов.
- Контролируют размер; на ПТС 1 и ПТС 2 при необходимости доводят поверхность шлифовальной насадкой.
Похожие модели
Другие станки раздела «Переносные токарные станки».
ПТС-ЧПУ
Ø до 1450 ммДве оси с ЧПУ и готовые циклы: уплотнения, конусы, радиусы, канавки, Ø до 1450 мм
ТШВ
Ø50–450 ммПроточка шеек валов без снятия: Ø50–450 мм, крепление на торец, горизонтально и вертикально
СТА
Ø80–1050 ммВертикальный станок с ЧПУ для цеха ремонта арматуры: Ø80–1050 мм, наклонный стол ±12°
ОТВ
Обточка шеек валов на месте: станок охватывает вал снаружи, суппорт вращается от сервопривода, подача автоматическая
Статьи по теме
Валы, токарная обработка, сверление
Способы восстановления валов: ремонт, технология и что можно сделать на местеКак выбрать способ ремонта вала по виду износа и какие работы делают на месте, не вынимая вал из агрегатаСтатья · 8 мин чтения
Валы, токарная обработка, сверление
Проточка вала на месте: как проточить шейку без демонтажаКак проточить шейку, не вынимая вал: схемы установки станка, подготовка, порядок работ и приёмкаСтатья · 7 мин чтения
Фрезерование на месте
Фрезерование шпоночного паза на месте: когда это выгоднее, чем снимать валСравнение с демонтажом, размеры пазов по ГОСТ 23360-78 и шпоночно-фрезерные станки, которые ставят прямо на валСтатья · 8 мин чтения
Вопросы и ответы
Можно ли работать без электросети?
Да. ПТС 03, ПТС 05 и ПТС 2 поставляются с пневмоприводом на 6–7 бар, ПТС 05 — ещё и с аккумуляторным приводом 18 В.
Можно ли обрабатывать глубже, чем указано?
Рабочую глубину можно увеличить. Пришлите чертёж детали — подберём решение.
Какая гарантия и обучите ли персонал?
Условия гарантии — в коммерческом предложении. Слесарей обучим установке станка на корпус и настройке подачи; станок работает и на объекте, и в мастерской.
Какие резцы нужны?
Стандартные токарные резцы квадратного сечения — под них в станке предусмотрена державка.
Что делать после проточки седла?
Обычно уплотнительную поверхность затем притирают. Для этого у нас есть шлифовально-притирочные станки для арматуры.
Подберём исполнение под вашу арматуру
Напишите тип и DN арматуры или диаметр отверстия, глубину обработки и какое питание есть на площадке. Приложите фото узла или чертёж корпуса — подберём исполнение и пришлём КП с ценой и сроком поставки.
