Станок для наружной обточки валов ОТВ — обточка шеек без снятия вала
Обточка шеек валов на месте: станок охватывает вал снаружи, суппорт вращается от сервопривода, подача автоматическая
1 / 6
Исполнения
Выберите строку — кнопка «КП» запросит предложение на это исполнение.
| Исполнение | Чем отличается (по названию и фото) | Действие |
|---|---|---|
| Наружный охват вала: рама из колец на направляющих скалках, зажим радиальными упорами, вращение суппорта от серводвигателя через планетарный редуктор, подача шаговым двигателем по ходовому винту, шкаф и пульт управления (на фото — с цифровыми индикаторами или с экраном) | ||

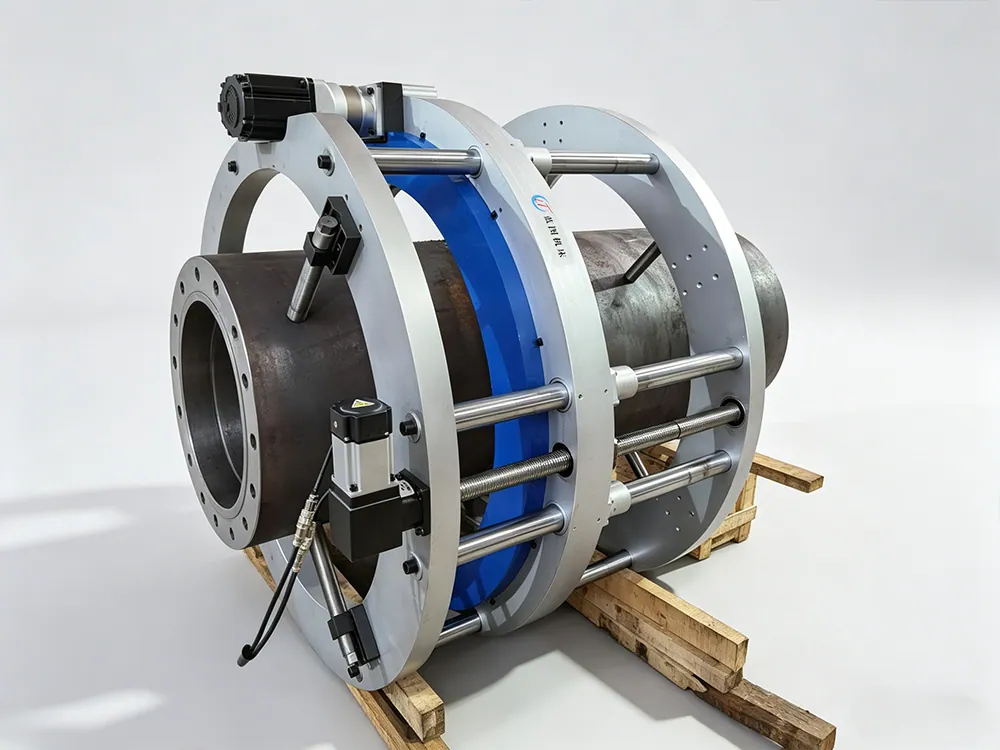

| По названию — для шеек валов большого диаметра; на фото — установка на трубу и на вертикально стоящий вал; отличия в размерах от ОТВ-Н укажем в КП | ||
Нужен другой размер или комплектация? Пришлите задачу — подберём исполнение. | ||
Какие задачи решает
Изношенная шейка вала останавливает агрегат, а снять вал и отвезти его на токарный станок — это разборка и дни простоя. Станок для наружной обточки валов ОТВ охватывает вал снаружи, зажимается на нём и обтачивает шейку на месте: резец идёт по окружности вокруг неподвижного вала и автоматически подаётся вдоль оси.
Обточка изношенной шейки до чистого металла.
Посадки под подшипник, уплотнение или втулку.
Валы с повреждённым торцом или без центрового отверстия.

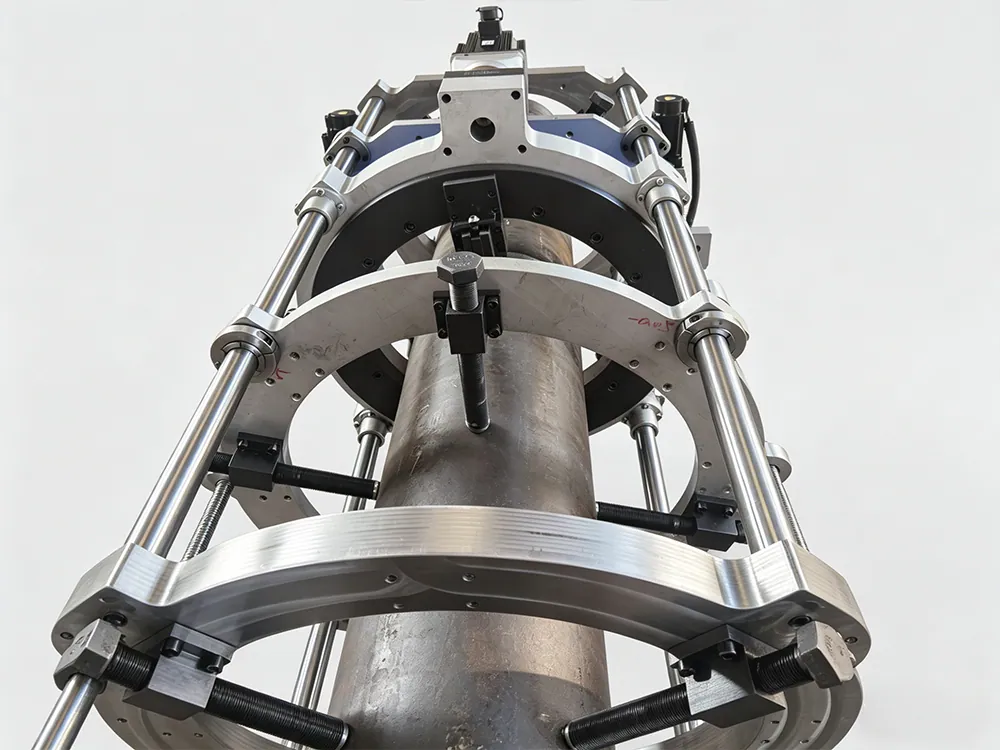

Вертикально стоящие валы.
Почему выбирают ОТВ
Вал остаётся в агрегате
Станок зажимается на самом валу радиальными упорами — центровое отверстие в торце не нужно.
Без ручной подачи
Суппорт на кольце вращает серводвигатель через планетарный редуктор, вдоль вала его ведёт шаговый двигатель по ходовому винту.
Выверка — тем, что в комплекте

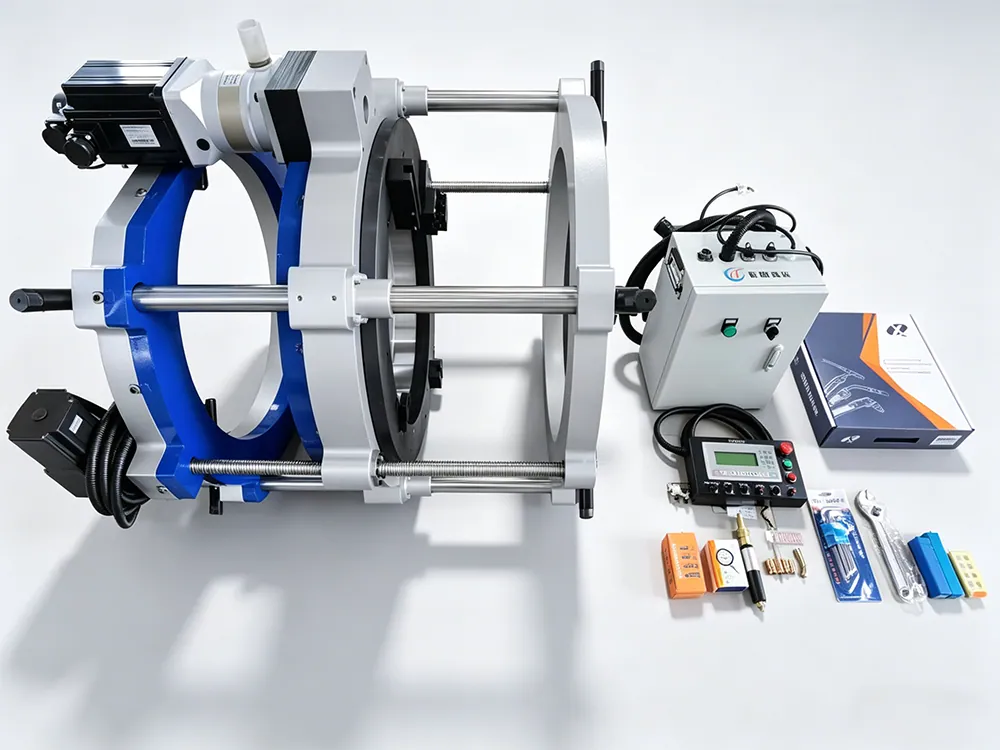

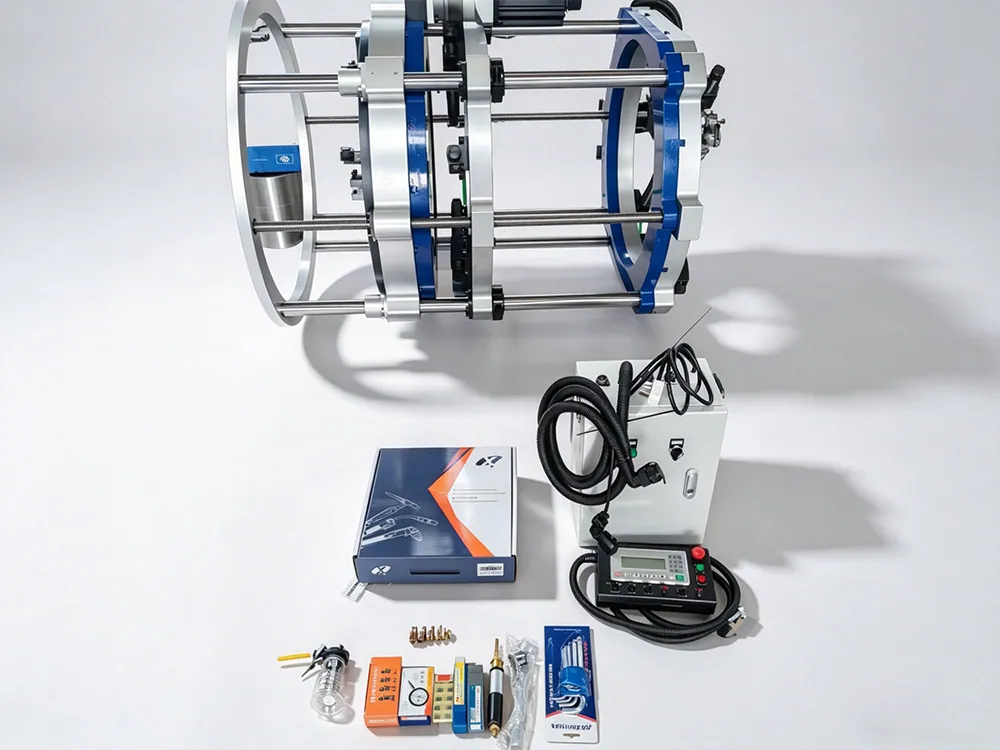

В поставке на фото — шкаф, пульт, индикатор часового типа, пластины и ключи: выставить станок по валу можно без отдельного инструмента.
Посадку на ваш вал проверим до заказа
По фото и размерам скажем, хватит ли места вокруг шейки; если нужно, специалист приедет на замер. Токарей обучим при поставке. Условия гарантии — в коммерческом предложении.
Кому подойдёт
Энергетике
валы электродвигателей, насосов и вентиляторов.
Металлургии и горнодобыче
приводные валы, которые долго демонтировать.
Кому лучше другая модель
Доступен торец с центровым отверстием — станок для проточки шеек валов ТШВ. Шейку на конце вала нужно наплавить — ТВ. Опорные ролики печей — ТОР.
Нужна проточка вала на месте, а не станок?
услуга «Восстановление валов на месте».
Как выбрать исполнение
- ОТВ-Н — базовое исполнение с наружным охватом вала.
- ОТВ-К — по названию для шеек большого диаметра; на фото работает и на вертикально стоящем валу.
Как проходит работа
- Ставите станок на вал и зажимаете радиальными упорами.
- Выставляете раму по оси вала по индикатору.
- Настраиваете резец и задаёте скорость и подачу с пульта.
- Обтачиваете шейку проходами с автоподачей.
- Контролируете диаметр, не снимая станок.
Похожие модели
Другие станки раздела «Переносные токарные станки».
ПТС
Ø до 800 ммПереносной токарный станок для арматуры, насосов и турбин: Ø до 800 мм, автоподача по двум осям
ПТС-ЧПУ
Ø до 1450 ммДве оси с ЧПУ и готовые циклы: уплотнения, конусы, радиусы, канавки, Ø до 1450 мм
ТШВ
Ø50–450 ммПроточка шеек валов без снятия: Ø50–450 мм, крепление на торец, горизонтально и вертикально
СТА
Ø80–1050 ммВертикальный станок с ЧПУ для цеха ремонта арматуры: Ø80–1050 мм, наклонный стол ±12°
Статьи по теме
Валы, токарная обработка, сверление
Способы восстановления валов: ремонт, технология и что можно сделать на местеКак выбрать способ ремонта вала по виду износа и какие работы делают на месте, не вынимая вал из агрегатаСтатья · 8 мин чтения
Валы, токарная обработка, сверление
Проточка вала на месте: как проточить шейку без демонтажаКак проточить шейку, не вынимая вал: схемы установки станка, подготовка, порядок работ и приёмкаСтатья · 7 мин чтения
Фрезерование на месте
Фрезерование шпоночного паза на месте: когда это выгоднее, чем снимать валСравнение с демонтажом, размеры пазов по ГОСТ 23360-78 и шпоночно-фрезерные станки, которые ставят прямо на валСтатья · 8 мин чтения
Вопросы и ответы
Какие характеристики у станков ОТВ?
Характеристики и комплектацию подберём под вашу задачу и пришлём в КП: ОТВ-Н и ОТВ-К различаются диапазоном диаметров и длиной обточки за установку.
Возможна ли проточка валов без снятия?
Да, это главная задача станка: рама охватывает шейку, а вал остаётся в своих опорах. Нужно лишь свободное место вокруг шейки под кольца станка.
Чем ОТВ отличается от ТШВ?
ТШВ крепится на торец вала через центровое отверстие. ОТВ держится за сам вал, поэтому подходит, когда торец недоступен или повреждён.
Что делать, если металла на шейке не хватает?
ОТВ обтачивает шейку в размер. Если её сначала нужно наплавить, возьмите станок ТВ или наш наплавочный МНК 750 для наружной наплавки, а затем проточите шейку на ОТВ.
Кто покажет установку на вал и какая гарантия?
Покажем токарям установку на вал и выверку по индикатору при поставке; дальше отвечаем на вопросы в мессенджере. Условия гарантии — в коммерческом предложении.
Подберём станок под ваш вал
Напишите диаметр шейки, длину изношенного участка и как вал стоит в агрегате, или пришлите фото — подберём исполнение и пришлём КП с ценой и сроком поставки.
