Станок для обработки концевых шеек валов ТВ — наплавка без демонтажа ротора
Наплавка концевых шеек валов на месте: станок проворачивает вал, каретка по рейке ведёт горелку вдоль шейки
1 / 6
Исполнения
Выберите строку — кнопка «КП» запросит предложение на это исполнение.
| Исполнение | Чем отличается (по названию и фото) | Действие |
|---|---|---|

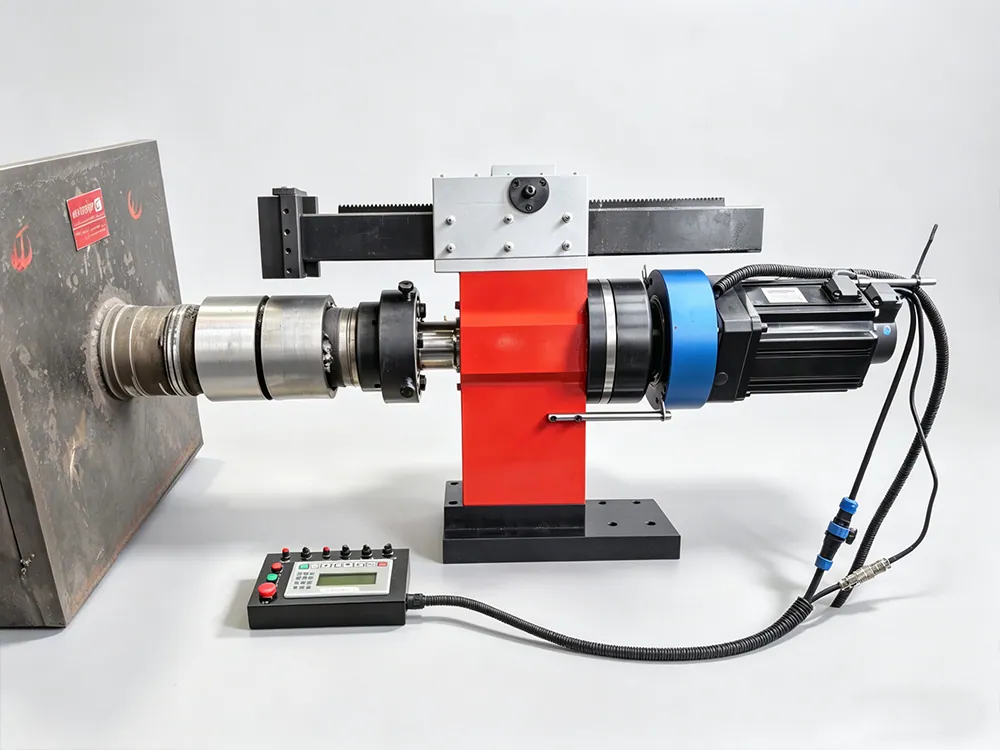

| Горизонтальное: корпус на стойке, патрон на конце вала, серводвигатель вращения, каретка с горелкой на зубчатой рейке, шкаф управления и пульт с экраном | ||
| Горизонтальное на опорной плите с выносным пультом; на фото — работа у вала, выходящего из корпуса агрегата; отличие в комплектации от ТВ-1 укажем в КП | ||

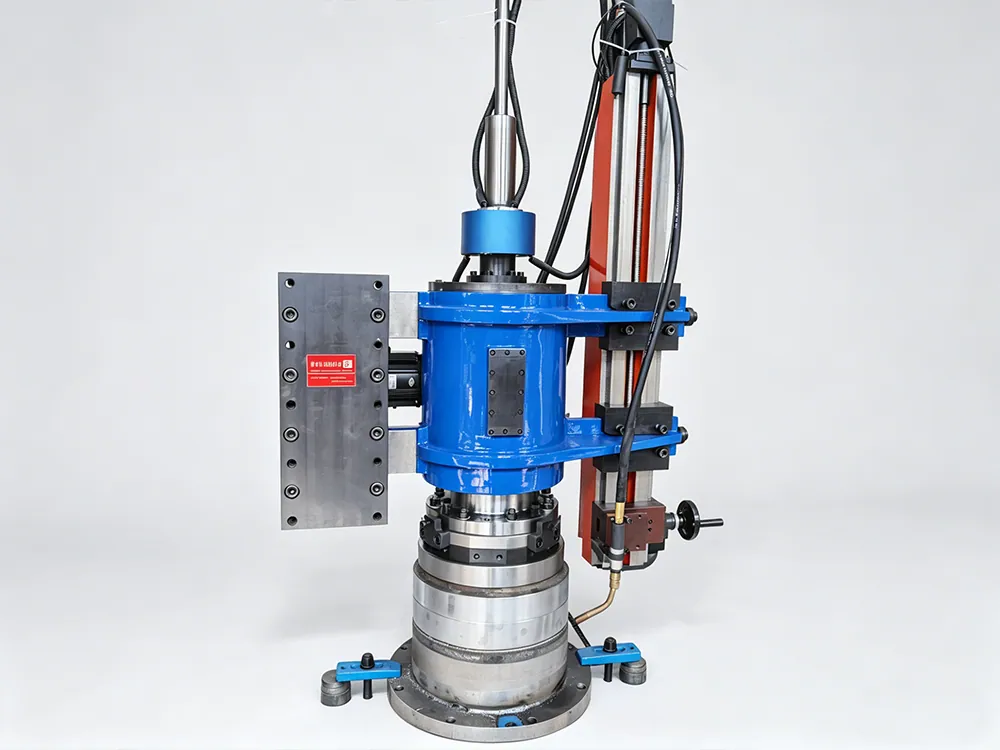

| По названию — для крупных валов: вертикальная установка сверху на торец, крепление прижимами, серводвигатель на корпусе, вертикальная колонна с винтом и маховиком для горелки | ||
Нужен другой размер или комплектация? Пришлите задачу — подберём исполнение. | ||
Какие задачи решает

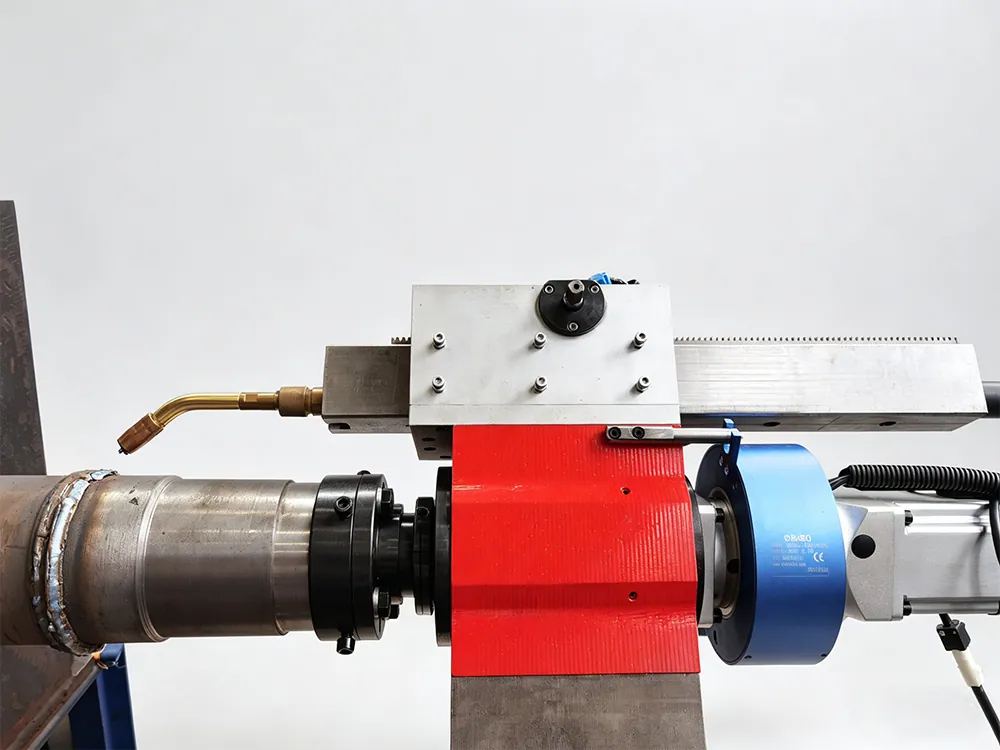

Изношенная шейка на конце вала — под полумуфту, шкив или подшипник — обычно означает демонтаж ротора и очередь в цех. Станок ТВ восстанавливает её на месте: зажимает конец вала в патроне и проворачивает серводвигателем, а каретка по зубчатой рейке ведёт вдоль шейки сварочную горелку. Наплавка шеек вала идёт автоматически, с заданным шагом.
Наплавка изношенных посадок под полумуфты, шкивы и подшипники.
Концы валов, выступающие из корпуса агрегата.
Обработка шейки после наплавки — резцовую оснастку уточним в КП.
Крупные вертикальные валы.
Почему выбирают ТВ
Ротор не нужно вынимать
Патрон зажимает конец вала — восстанавливается всё, что выступает из корпуса.
Ровный слой без ручной наплавки
Скорость вращения вала, подачу каретки и сварку задают с пульта, есть автоматический и ручной режим.
Биение проверяете тем же комплектом
В поставке на фото — индикатор часового типа с магнитной стойкой, наконечники и сопла горелки.
Скажем заранее, встанет ли станок у вашего вала
По фото агрегата оценим доступ к торцу, а если нужно — приедем на замер. Сварщиков обучим при поставке. Условия гарантии — в коммерческом предложении.
Кому подойдёт
Энергетике и ремонту электродвигателей
концы роторов, валы насосов и вентиляторов.
Металлургии и горнодобыче
концы приводных валов редукторов и механизмов.
Кому лучше другая модель
Проточить шейку без вращения вала — ТШВ или ОТВ. Наплавлять и валы, и отверстия, и торцы — наш МНК 750.
Нужен не станок, а ремонт вала?
услуга «Восстановление валов на месте».
Как выбрать исполнение
- ТВ-1 и ТВ-2 — горизонтальные: станок у торца, каретка с горелкой на рейке.

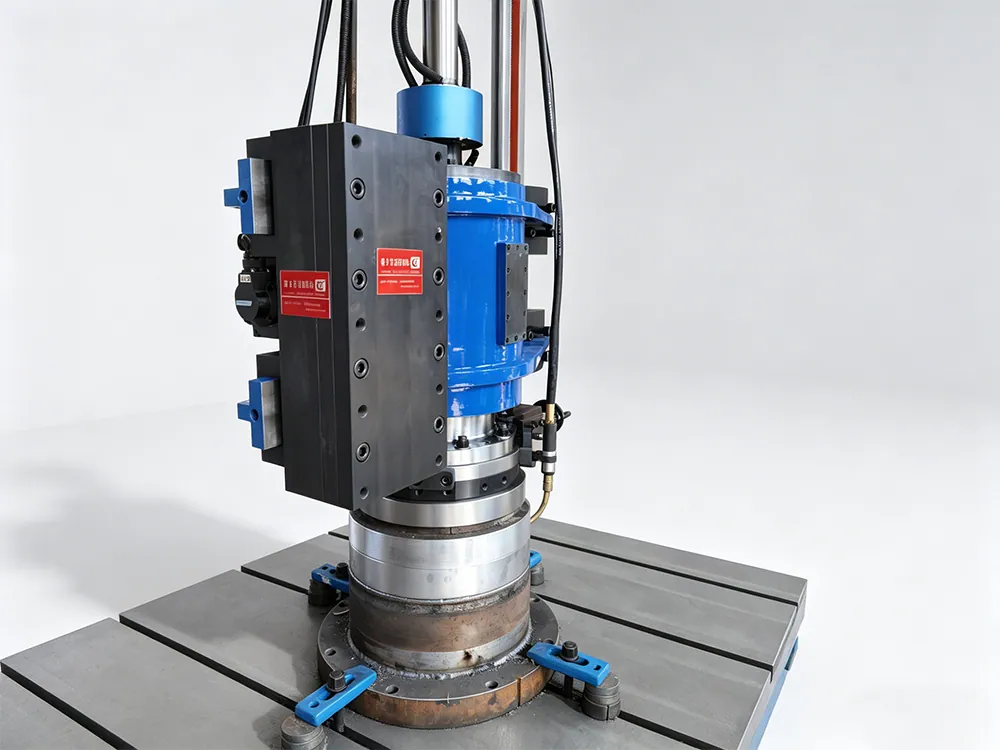

- ТВ-К — вертикальное для крупных валов: ставится сверху на торец, горелка — на колонне с маховиком.
Как проходит работа
- Отсоединяете полумуфту или шкив и освобождаете конец вала.
- Ставите станок у торца и зажимаете вал в патроне.
- Выставляете горелку и задаёте скорость вращения и подачи.
- Наплавляете шейку в автоматическом режиме и обрабатываете в размер.
- Проверяете биение индикатором.
Похожие модели
Другие станки раздела «Переносные токарные станки».
ПТС
Ø до 800 ммПереносной токарный станок для арматуры, насосов и турбин: Ø до 800 мм, автоподача по двум осям
ПТС-ЧПУ
Ø до 1450 ммДве оси с ЧПУ и готовые циклы: уплотнения, конусы, радиусы, канавки, Ø до 1450 мм
ТШВ
Ø50–450 ммПроточка шеек валов без снятия: Ø50–450 мм, крепление на торец, горизонтально и вертикально
СТА
Ø80–1050 ммВертикальный станок с ЧПУ для цеха ремонта арматуры: Ø80–1050 мм, наклонный стол ±12°
Статьи по теме
Валы, токарная обработка, сверление
Способы восстановления валов: ремонт, технология и что можно сделать на местеКак выбрать способ ремонта вала по виду износа и какие работы делают на месте, не вынимая вал из агрегатаСтатья · 8 мин чтения
Валы, токарная обработка, сверление
Проточка вала на месте: как проточить шейку без демонтажаКак проточить шейку, не вынимая вал: схемы установки станка, подготовка, порядок работ и приёмкаСтатья · 7 мин чтения
Фрезерование на месте
Фрезерование шпоночного паза на месте: когда это выгоднее, чем снимать валСравнение с демонтажом, размеры пазов по ГОСТ 23360-78 и шпоночно-фрезерные станки, которые ставят прямо на валСтатья · 8 мин чтения
Вопросы и ответы
Какие характеристики у станков ТВ?
Характеристики и комплектацию подберём под вашу задачу и пришлём в КП: каждое исполнение рассчитано на свой диапазон валов и ход каретки.
Нужно ли снимать вал?
Нет. ТВ-1 и ТВ-2 зажимают конец вала и проворачивают его, поэтому вал должен свободно вращаться в своих опорах. Это проверим по фото и описанию агрегата до заказа.
Какой сварочный аппарат нужен?
Горелка станка работает от полуавтомата в защитном газе. Подойдёт ли ваш аппарат, скажем по его модели; нет своего — включим подходящий в КП.
Чем ТВ отличается от станка ТШВ?
ТШВ крепится на торец неподвижного вала и протачивает шейку, вращаясь вокруг неё. ТВ сам проворачивает вал и ведёт вдоль шейки горелку, поэтому его выбирают, когда шейку нужно наплавить.
Кто научит наплавлять на станке?
При поставке покажем установку у торца, режимы наплавки и проверку биения. Дальше консультируем в мессенджерах. Условия гарантии — в коммерческом предложении.
Подберём станок под ваш вал
Напишите диаметр и длину изношенной шейки и как вал выходит из агрегата, или пришлите фото — подберём исполнение и пришлём КП с ценой и сроком поставки.
