Станок для проточки опорных роликов ТОР — восстановление роликов на месте
Проточка опорных роликов печей и барабанов на месте: станина с автоподачей и четырёхпозиционный резцедержатель
1 / 4
Какие задачи решает
Изношенный опорный ролик вращающейся печи или барабана нагружает бандаж и подшипники неравномерно, а снять ролик — значит остановить агрегат и разбирать опору. Станок для проточки опорных роликов ТОР ставится рядом с роликом и протачивает его поверхность на месте: ролик вращается вместе с агрегатом, а резец идёт вдоль него по станине с автоподачей.
Проточка опорных роликов вращающихся печей по изношенной рабочей поверхности.
Опорные ролики сушильных барабанов и других вращающихся агрегатов.
Устранение конусности и выработки по ширине ролика.
Ремонт без разборки опорной станции.
Почему выбирают ТОР
Ролик остаётся на опоре
Станок ставится рядом с роликом — демонтаж, перевозка в цех и повторный монтаж не нужны, агрегат быстрее возвращается к работе.
Ровная поверхность по всей ширине ролика

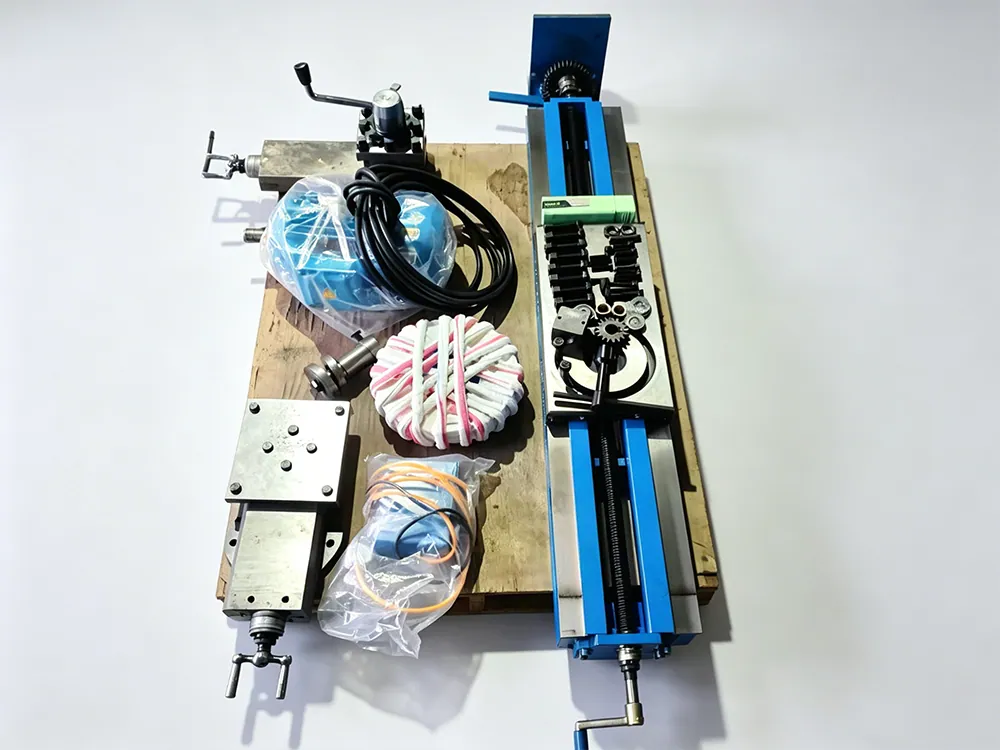

Суппорт идёт по станине с направляющими «ласточкин хвост» с автоподачей от электродвигателя, скорость подачи меняют сменными шестернями из комплекта.
Глубина резания — точно и вручную

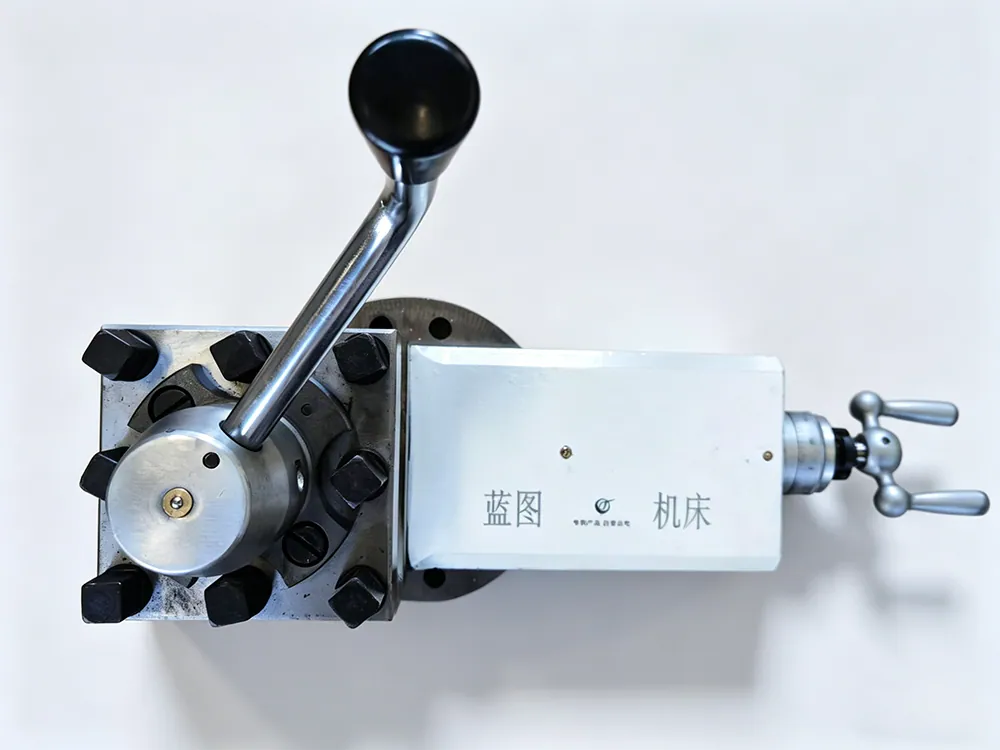

Глубину выставляете маховиком крестового суппорта, резец меняете поворотом четырёхпозиционного резцедержателя — суппорт снимать не нужно.
Установку станины продумаем заранее
По фото опоры подскажем, как поставить станину у ролика; при необходимости специалист приедет на замер. Персонал обучим при поставке. Условия гарантии — в коммерческом предложении.
Кому подойдёт
Цементным заводам
опорные ролики вращающихся печей.
Металлургии и горно-обогатительным комбинатам
обжиговые печи и сушильные барабаны.
Химическим предприятиям
вращающиеся печи и барабаны.
Кому лучше другая модель
Шейки валов — станок ТШВ или ОТВ; концевые шейки с наплавкой — ТВ.
Как проходит работа
- Устанавливаете станину рядом с роликом, параллельно его оси.
- Выставляете резец крестовым суппортом на глубину резания.
- Подбираете сменные шестерни под нужную подачу.
- Включаете автоподачу — резец проходит по ширине вращающегося ролика.
- Проверяете профиль и повторяете проход до чистой поверхности.
Похожие модели
Другие станки раздела «Переносные токарные станки».
ПТС
Ø до 800 ммПереносной токарный станок для арматуры, насосов и турбин: Ø до 800 мм, автоподача по двум осям
ПТС-ЧПУ
Ø до 1450 ммДве оси с ЧПУ и готовые циклы: уплотнения, конусы, радиусы, канавки, Ø до 1450 мм
ТШВ
Ø50–450 ммПроточка шеек валов без снятия: Ø50–450 мм, крепление на торец, горизонтально и вертикально
СТА
Ø80–1050 ммВертикальный станок с ЧПУ для цеха ремонта арматуры: Ø80–1050 мм, наклонный стол ±12°
Статьи по теме
Валы, токарная обработка, сверление
Способы восстановления валов: ремонт, технология и что можно сделать на местеКак выбрать способ ремонта вала по виду износа и какие работы делают на месте, не вынимая вал из агрегатаСтатья · 8 мин чтения
Валы, токарная обработка, сверление
Проточка вала на месте: как проточить шейку без демонтажаКак проточить шейку, не вынимая вал: схемы установки станка, подготовка, порядок работ и приёмкаСтатья · 7 мин чтения
Фрезерование на месте
Фрезерование шпоночного паза на месте: когда это выгоднее, чем снимать валСравнение с демонтажом, размеры пазов по ГОСТ 23360-78 и шпоночно-фрезерные станки, которые ставят прямо на валСтатья · 8 мин чтения
Вопросы и ответы
Какие характеристики у станка ТОР?
Характеристики и комплектацию подберём под вашу задачу и пришлём в КП: длину хода суппорта, мощность двигателя подачи и размеры роликов, которые станок обработает, — под ваш агрегат.
Нужно ли останавливать агрегат?
Собственного привода вращения у станка нет: электродвигатель ведёт только суппорт, а ролик вращается вместе с агрегатом. Режим работы на время проточки и меры безопасности согласуем под ваш объект.
Подойдёт ли станок к нашим роликам?
Пришлите диаметр и ширину ролика и фото опоры — проверим, хватит ли хода суппорта и как встанет станина.
Справятся ли наши ремонтники со станком?
Да: при поставке покажем установку станины, подбор шестерён под подачу и выставку резца. На вопросы в работе ответим в мессенджере. Условия гарантии — в коммерческом предложении.
Подберём станок под ваш агрегат
Напишите тип агрегата, диаметр и ширину опорного ролика, пришлите фото опоры — подберём исполнение и пришлём КП с ценой и сроком поставки.
