Станок для нарезания конической резьбы КРС — резьба на трубах своими силами

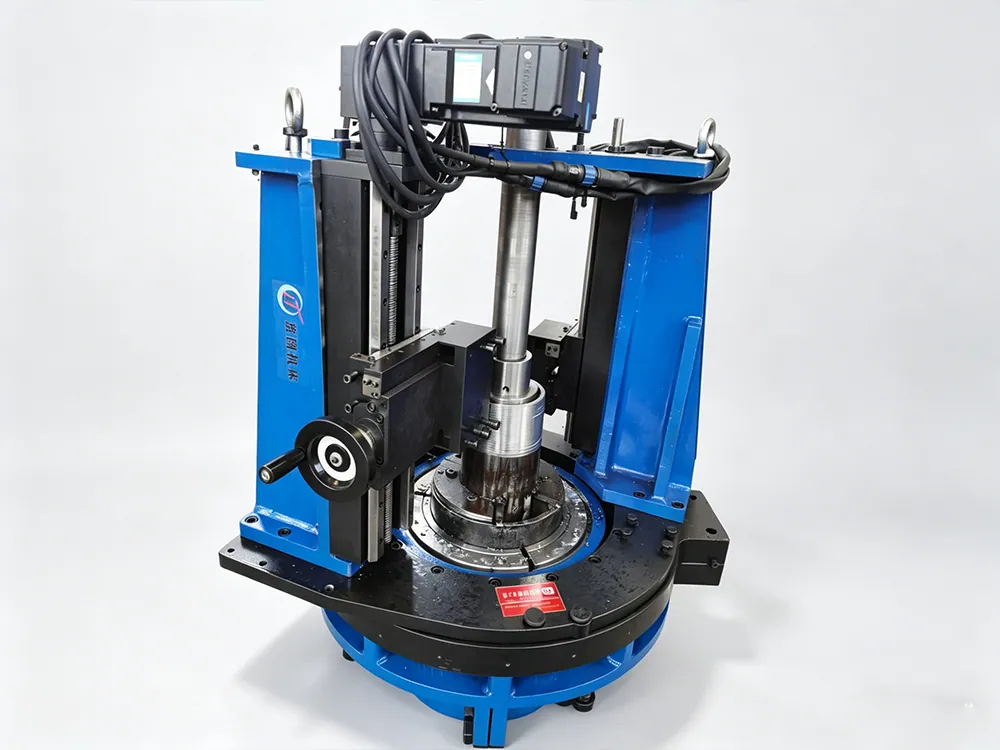

Нарезание конической резьбы: деталь в патроне, суппорт на вертикальных направляющих, сервопривод и пульт
1 / 6
Какие задачи решает
Сорванная коническая резьба на трубе — и деталь уходит в сторонний цех или в лом, а бригада ждёт замену. Станок для нарезания конической резьбы КРС позволяет нарезать и восстанавливать резьбу своими силами: деталь зажимается вертикально в кулачковом патроне, вращение и подачу ведут сервоприводы, режимы задаются с пульта.

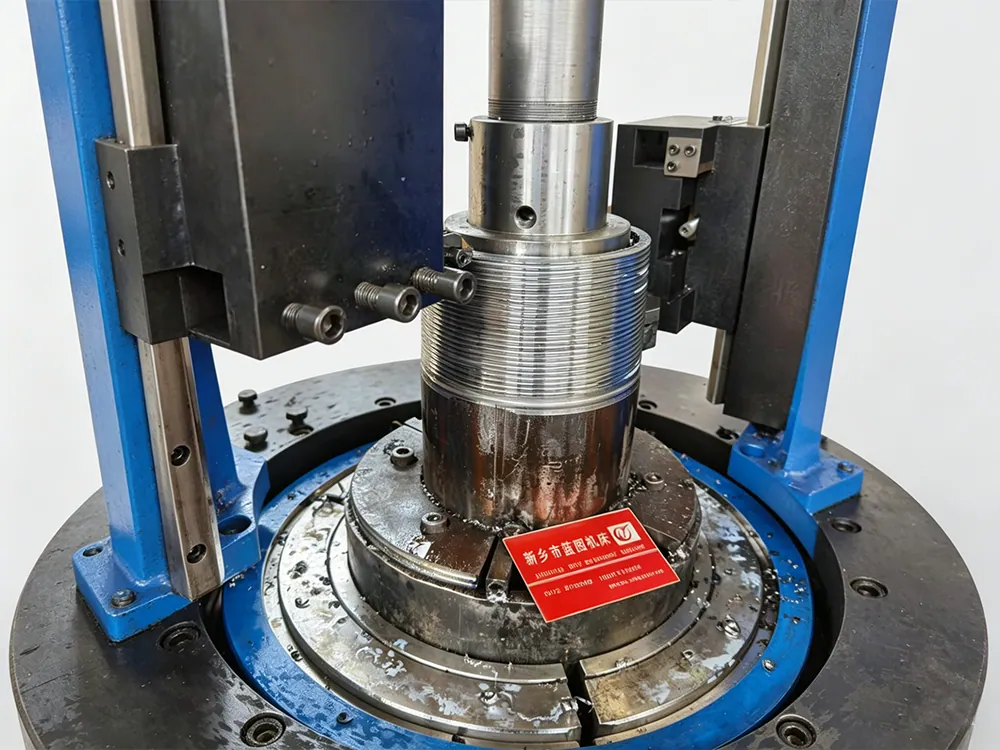

Нарезание наружной конической резьбы на трубах и цилиндрических деталях — на фото резьба нарезана на толстостенной трубе.
Восстановление повреждённой резьбы без передачи детали в сторонний цех.
Обточка поверхности детали под резьбу тем же суппортом.
Однотипная резьба на партии деталей с одинаковыми режимами.
Почему выбирают КРС
Шаг задаёт привод, а не рука
Деталь вращает серводвигатель в основании, суппорт идёт по вертикальным линейным направляющим с ходовым винтом от отдельного привода — шаг постоянный по всей длине.
Точная установка резца
Маховик поперечной подачи суппорта: глубину врезания выставляете вручную и повторяете на каждом проходе.
Не нужна длинная станина
Трубу зажимают вертикально в патроне на основании, суппорт подходит к ней сверху по колонне, а режимы оператор задаёт с выносного пульта.
Подбор под ваши трубы и резьбы
По списку профилей и чертежу подберём оснастку и режимы и ещё до заказа подтвердим, что станок их выполнит; персонал обучим при поставке. Условия гарантии — в коммерческом предложении.
Кому подойдёт
Нефтегазовым и буровым сервисам
резьба на трубах и муфтах на ремонтной базе.
Ремонтным цехам предприятий
восстановление резьбовых соединений своими силами.
Кому лучше другая модель
Проточка шеек валов на месте — ТШВ или ОТВ. Резьба в отверстии и обломанная шпилька — портативный фрезерный станок ПФС-ЧПУ.
Как проходит работа
- Зажимаете трубу в кулачковом патроне и выставляете её по оси.
- Подводите суппорт и настраиваете резец на диаметр.
- Задаёте с пульта скорость вращения и подачу под шаг резьбы.
- Нарезаете резьбу проходами, увеличивая глубину маховиком.
- Проверяете резьбу калибром и снимаете деталь.
Похожие модели
Другие станки раздела «Переносные токарные станки».
ПТС
Ø до 800 ммПереносной токарный станок для арматуры, насосов и турбин: Ø до 800 мм, автоподача по двум осям
ПТС-ЧПУ
Ø до 1450 ммДве оси с ЧПУ и готовые циклы: уплотнения, конусы, радиусы, канавки, Ø до 1450 мм
ТШВ
Ø50–450 ммПроточка шеек валов без снятия: Ø50–450 мм, крепление на торец, горизонтально и вертикально
СТА
Ø80–1050 ммВертикальный станок с ЧПУ для цеха ремонта арматуры: Ø80–1050 мм, наклонный стол ±12°
Статьи по теме
Валы, токарная обработка, сверление
Способы восстановления валов: ремонт, технология и что можно сделать на местеКак выбрать способ ремонта вала по виду износа и какие работы делают на месте, не вынимая вал из агрегатаСтатья · 8 мин чтения
Валы, токарная обработка, сверление
Проточка вала на месте: как проточить шейку без демонтажаКак проточить шейку, не вынимая вал: схемы установки станка, подготовка, порядок работ и приёмкаСтатья · 7 мин чтения
Фрезерование на месте
Фрезерование шпоночного паза на месте: когда это выгоднее, чем снимать валСравнение с демонтажом, размеры пазов по ГОСТ 23360-78 и шпоночно-фрезерные станки, которые ставят прямо на валСтатья · 8 мин чтения
Вопросы и ответы
Какие характеристики у станка КРС?
Характеристики и комплектацию подберём под вашу задачу и пришлём в КП: шаг и конусность резьбы, диапазон диаметров труб, мощность приводов.
Какие резьбы можно нарезать?
По назначению станка — наружную коническую резьбу на трубах и цилиндрических деталях. Под ваши профили и размеры оснастку подберём по списку.
Чем КРС удобнее, чем нарезание конической резьбы на токарном станке?
На универсальном токарном станке длинную трубу закрепляют вдоль станины, а конус задают конусной линейкой или программой ЧПУ. КРС держит деталь вертикально в патроне, а шаг ведёт привод суппорта — универсальный станок под эту операцию больше не занимаете.
Как убедиться, что резьба соответствует нашему стандарту?
Готовую резьбу контролируют резьбовым калибром прямо на станке, не снимая деталь. А соответствие станка вашему стандарту подтвердим в КП по чертежу резьбы.
Как перемещать станок?
Краном или талью за рым-болт на раме. Где его удобнее поставить — на стол, раму или пол цеха, — подскажем по вашей площадке.
Кто научит операторов?
При поставке покажем установку детали, настройку резца и режимов под ваш шаг. Потом консультируем в мессенджерах. Условия гарантии — в коммерческом предложении.
Подберём станок под ваши резьбы
Напишите диаметр труб, тип и размер резьбы и сколько деталей в месяц, или пришлите фото и чертёж — подберём исполнение и пришлём КП с ценой и сроком поставки.
