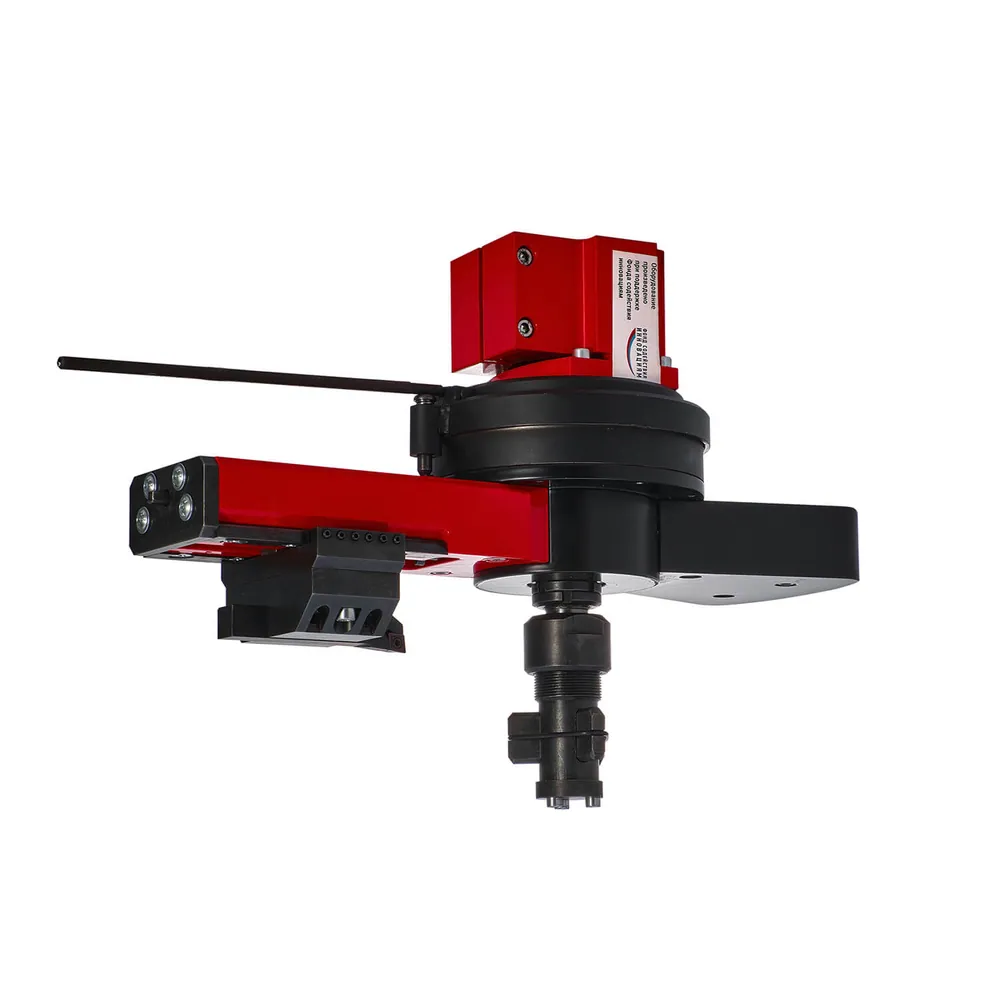

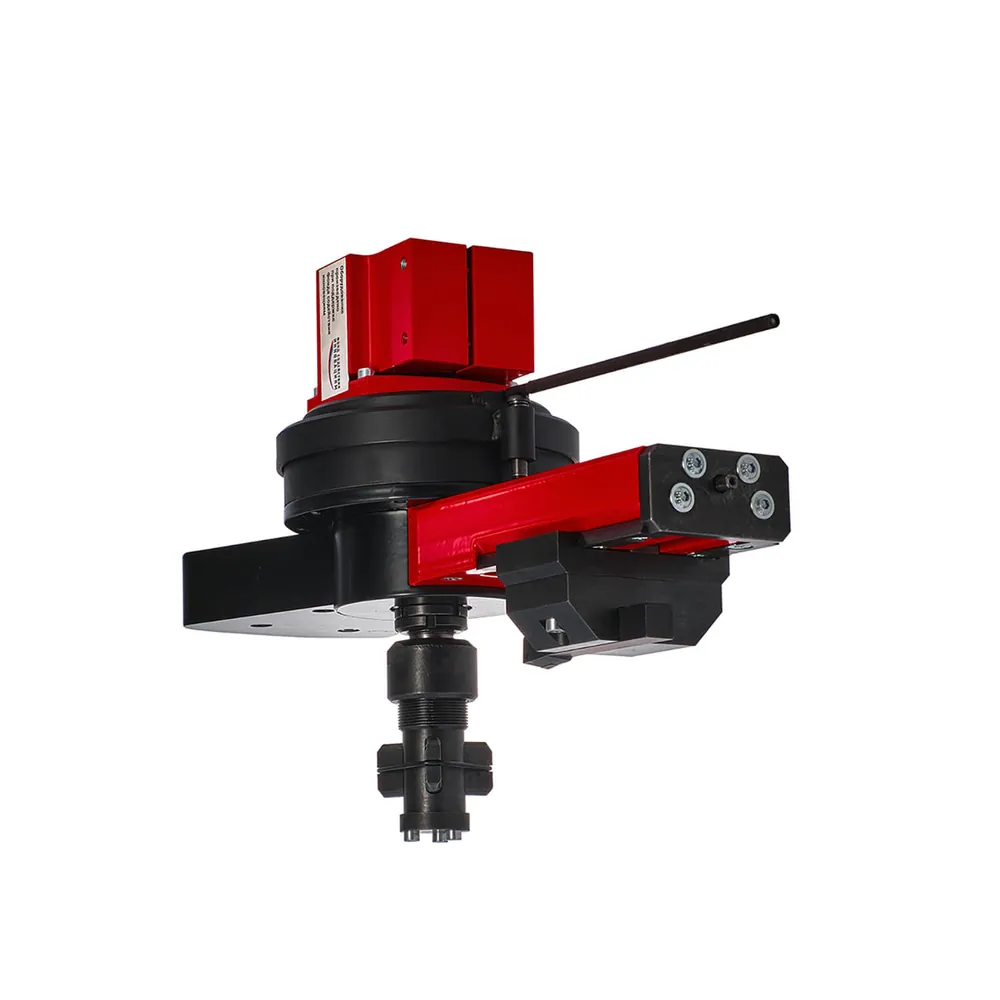

Мобильный станок для обработки фланцев СОФ 560Э — Ø100–560 мм
Фланцевый станок с приводом от дрели: обработка Ø100–560 мм, крепление в отверстие от 60 мм, 18,5 кг
1 / 4
Собственное производство
Какие задачи решает

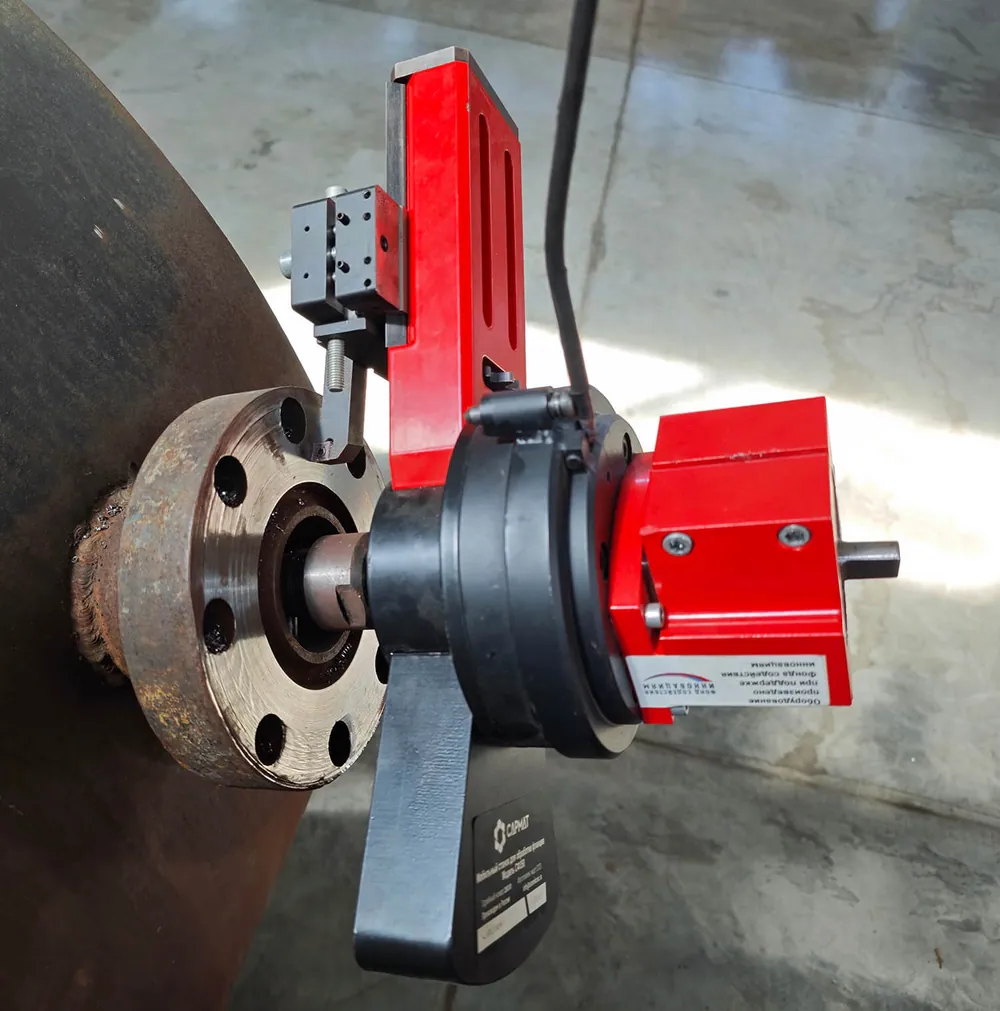

Течь по повреждённому зеркалу фланца обычно лечат новой прокладкой — до следующей течи — или вырезают фланец и вваривают новый. Мобильный станок для обработки фланцев СОФ 560Э убирает саму причину: протачивает уплотнительную поверхность прямо на трубопроводе, без резки, вывоза детали в цех и ожидания подрядчика. Станок весит 18,5 кг, крепится в отверстие фланца и обрабатывает торец диаметром от 100 до 560 мм.
- Проточка зеркала фланцев трубопроводов после коррозии, эрозии, забоин и следов старой прокладки.
- Ремонт фланцевых соединений на патрубках насосов, аппаратов и арматуры без снятия узла.
- Подрезка торца нового или переваренного фланца в плоскость.
- Обработка фланцев с внутренним отверстием от 60 мм — станок встаёт кулачками в отверстие.
- Работа в стеснённом месте: габариты станка 410 × 300 × 160 мм.
Почему выбирают СОФ 560Э
Привод, который легко найти
Резец вращает электродрель мощностью 2 кВт, рекомендуем Rebir IE-1206-16/2000ER. Компрессор и гидростанция не нужны: хватает сети или генератора.
Один человек, один станок
18,5 кг — станок приносят к фланцу в руках и ставят без грузоподъёмных механизмов.
Крепление под ваш фланец
Станок центрируется кулачками на разжим по внутреннему диаметру, от 60 мм. Набор кулачков или шпилек изготавливаем под нужный диаметр установки.
От 100 до 560 мм одним станком
Диаметр обработки задаёт установленный резцедержатель — в комплекте их два, плюс два резца. Ход каретки — 80 мм.
Производим сами — без долгого ожидания
Станок есть на складе и отгружается в течение 3 рабочих дней после оплаты. Доработка под техническое задание — 3–5 рабочих дней. Гарантия — 12 месяцев.
Освоите без подрядчика
Обучим ваших слесарей установке на кулачки и проточке зеркала, а на вопросы в работе ответим бесплатно весь срок сотрудничества.
Кому подойдёт
Ремонтной службе НПЗ, химического или энергетического предприятия
фланцы восстанавливаются в окно ППР на месте, без вызова подрядчика.
Сервисной компании
лёгкий станок едет на объект вместе с дрелью в обычной машине.
Цеху, где фланцы стоят на крупных узлах, которые неудобно ставить на токарный станок.
Кому лучше другая модель
Отверстие фланца меньше 60 мм или на месте нет электричества — берите ручной СОФ 350Р с установкой в отверстие от 32 мм. Фланцы крупнее 560 мм или нужен пневмопривод — смотрите СОФ 610П и серию СОФ-В.
Как проходит работа
- Подбираете кулачки под отверстие фланца и вставляете станок в отверстие.
- Разжимаете кулачки — станок центрируется по внутреннему диаметру фланца.
- Ставите резцедержатель под нужный диаметр и подводите резец к торцу.
- Подключаете дрель и протачиваете зеркало, перемещая резец кареткой.
- Осматриваете поверхность и при необходимости делаете чистовой проход.
Похожие модели
Другие станки раздела «Станки для обработки фланцев».
СОФ 350Р
Ø32–350 ммРучной станок для малых фланцев: обработка Ø32–350 мм, установка в отверстие 32–100 мм, 8,3 кг
СОФ 610П
Ø50–610 ммКомпактный пневматический станок: Ø50–610 мм, крепление изнутри трубы 50–560 мм, вес 45 кг
СОФ-В
Ø50–3048 ммСерия из 7 исполнений: проточка фланцев Ø50–3048 мм, крепление изнутри, пневмопривод
СОФ-Н 300
Ø305 ммКрепление снаружи 50–305 мм, обработка от центра до Ø305 мм, пневмопривод, канавки RF и RTJ
Статьи по теме
Фланцы и трубы
Мобильные станки для обработки фланцев: какие бывают и как выбратьВиды фланцевых станков и пять параметров выбора: диаметр, крепление, привод, профиль, место у фланцаКак выбрать · 9 мин чтения
Фланцы и трубы
Уплотнение фланцевых соединений: почему течёт фланец и как восстановить зеркало на местеПричины течи фланца по признакам, нормы ГОСТ к зеркалу и сборке, проточка уплотнительной поверхности на местеСтатья · 10 мин чтения
Фланцы и трубы
Исполнение фланцев по ГОСТ 33259-2015: уплотнительные поверхности A–M и как их восстановитьИсполнения A–M по ГОСТ 33259-2015: прокладки, шероховатость, старые обозначения 1–9 и ремонт на местеСтатья · 11 мин чтения
Вопросы и ответы
Входит ли дрель в комплект?
Нет. В комплекте станок, два резцедержателя и два резца. Рекомендуемый привод — дрель Rebir IE-1206-16/2000ER: если её нет, поставим вместе со станком.
Какое отверстие должно быть у фланца?
Не меньше 60 мм: кулачки разжимаются по внутреннему диаметру. Кулачки или шпильки под ваш диаметр установки изготовим.
Можно ли проточить фланец больше 560 мм?
Нет, 560 мм — предел станка. Для фланцев до 610 мм подойдёт пневматический СОФ 610П, для больших диаметров — серия СОФ-В с внутренним креплением.
Нужен ли сжатый воздух?
Нет. Станок работает от электродрели, поэтому достаточно сети или генератора.
Какая гарантия?
12 месяцев на станок. После гарантии обслуживаем станок и продолжаем консультировать бесплатно.
Как убедиться, что вы производитель?
Приезжайте в цех: покажем производство от конструкторского отдела до сборки. Если приехать не получается, проведём онлайн-экскурсию.
