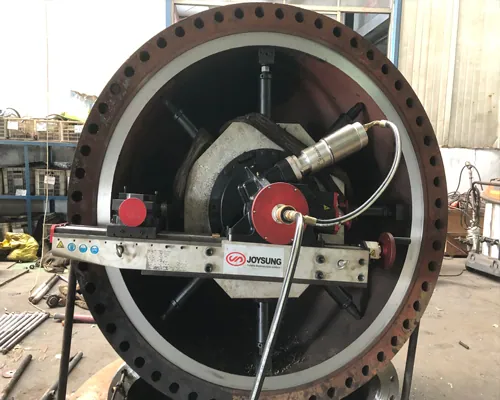

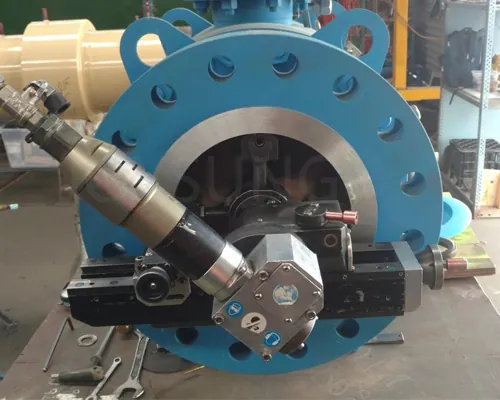

Станок для обработки фланцев с внутренним креплением СОФ-В — Ø50–3048 мм
Серия из 7 исполнений: проточка фланцев Ø50–3048 мм, крепление изнутри, пневмопривод
1 / 6
Исполнения
Выберите строку — кнопка «КП» запросит предложение на это исполнение.
| Исполнение | Диаметр обработки, мм | Диаметр крепления, мм | Привод | Частота вращения, об/мин | Расход воздуха, м³/мин | Действие |
|---|---|---|---|---|---|---|
| 50–300 | 50–300 | пневматический | 0–48 | 1,29 | ||
| 50–610 | 50–610 | пневматический, 1,2 л. с.; вариант — сервопривод | 0–15 | 2,69 | ||
| 150–1000 | 150–838 | пневматический, 2,2 л. с. | 0–32 | 1,79 | ||
| 350–1270 | 350–1143 | пневматический, 1,79 л. с.; вариант — электро- или гидропривод | 0–25 | 1,79 | ||
| 500–1650 | 495–1448 | пневматический, 4,0 л. с. | 0–20 | 2,69 | ||
| 610–2032 | 610–1855 | пневматический, 4,0 л. с. | 0–15 | 2,69 | ||
| 1150–3048 | 1066–2794 | пневматический, 4,0 л. с. | 0–12 | 2,69 | ||
Нужен другой размер или комплектация? Пришлите задачу — подберём исполнение. | ||||||
Какие задачи решает
На одной установке встречаются фланцы от патрубка Ø50 мм до крышки теплообменника в несколько метров, а течь на любом из них нужно устранить за время остановки. Станки для обработки фланцев с внутренним креплением СОФ-В закрывают весь этот ряд: семь исполнений на диаметры от 50 до 3048 мм ставятся в патрубок или трубу и протачивают уплотнительную поверхность без снятия фланца.
- Проточка зеркала фланцев технологических и магистральных трубопроводов.
- Обработка фланцев теплообменников, сосудов под давлением, компрессоров и реакторов гидроочистки, люков и днищ.
- Риски, канавки под уплотнительные кольца и RTJ-прокладки, поверхности «выступ — впадина».
- Обработка отверстия и наружного диаметра фланца (исполнения от СОФ-В 1000).
- Фаски и конические поверхности — резцедержатель поворачивается.
Почему выбирают СОФ-В
Одна линейка на весь ряд диаметров
От СОФ-В 305 (50–300 мм) до СОФ-В 3000 (1150–3048 мм) — исполнение под ваши фланцы без переплаты за лишний запас.
Кабель к фланцу не нужен
Базовый привод — пневматический: станок подключают к заводской сети сжатого воздуха или к компрессору. Для СОФ-В 610 есть сервопривод, для СОФ-В 1270 — электро- или гидропривод.
Любой тип уплотнительной поверхности
Два ходовых винта с разным шагом (СОФ-В 610) или многоступенчатая подача (СОФ-В 1650–3000) — для чернового и чистового прохода. Резцедержатель поворачивается на 45°: фаски и канавки без специального инструмента.
Станок не сдвинется в работе
Разжимной патрон СОФ-В 1000 упирается в отверстие восемью точками и надёжно держит станок при резании. В комплекте — два или три монтажных основания под разные отверстия.
Быстрый старт
СОФ-В 610 весит 45 кг: один оператор ставит и выверяет его за 10 минут.
Исполнение — по вашим размерам
Пришлите диаметры фланцев и отверстий — подберём исполнение и монтажные основания. Размеров нет под рукой — специалист выедет на замер.
Как выбрать исполнение
- Диаметр обработки — какой торец нужно проточить. Диапазоны перекрываются: фланцы от 400 до 1200 мм с отверстиями от 350 мм закроет один СОФ-В 1270.
- Диаметр крепления — внутренний диаметр трубы или патрубка: у СОФ-В 1000 обработка до 1000 мм, крепление — 150–838 мм.
- Воздух — расход от 1,29 до 2,69 м³/мин: сверьте с вашей сетью или компрессором. Воздуха нет — СОФ-В 610 с сервоприводом или СОФ-В 1270 с электро- или гидроприводом.
Кому подойдёт
НПЗ и нефтехимии
фланцы колонн, теплообменников и трубопроводов в окно ППР.
Металлургическим и химическим предприятиям
ремонт фланцевых соединений без демонтажа оборудования.
Сервисным компаниям
одна серия на фланцы разных размеров.
Кому лучше другая модель
Фланец без отверстия — СОФ-Н 300 или ТСФ-Н с наружным креплением. Фланцы крупнее 3 м — токарный ТСФ-В до 4400 мм или фрезерный СОФ-Ф до 8000 мм. Нет воздуха и фланцы до 560 мм — СОФ 560Э с приводом от дрели.
Как проходит работа
- Выбираете монтажное основание под отверстие и ставите разжимной патрон внутрь трубы или патрубка.
- Выверяете станок по оси и торцу фланца.
- Подключаете сжатый воздух и поворачиваете резцедержатель на нужный угол.
- Протачиваете торец, затем нарезаете риски или канавки с нужной подачей.
- Проверяете поверхность и снимаете станок.
Похожие модели
Другие станки раздела «Станки для обработки фланцев».
СОФ 560Э
Ø100–560 ммФланцевый станок с приводом от дрели: обработка Ø100–560 мм, крепление в отверстие от 60 мм, 18,5 кг
СОФ 350Р
Ø32–350 ммРучной станок для малых фланцев: обработка Ø32–350 мм, установка в отверстие 32–100 мм, 8,3 кг
СОФ 610П
Ø50–610 ммКомпактный пневматический станок: Ø50–610 мм, крепление изнутри трубы 50–560 мм, вес 45 кг
СОФ-Н 300
Ø305 ммКрепление снаружи 50–305 мм, обработка от центра до Ø305 мм, пневмопривод, канавки RF и RTJ
Статьи по теме
Фланцы и трубы
Мобильные станки для обработки фланцев: какие бывают и как выбратьВиды фланцевых станков и пять параметров выбора: диаметр, крепление, привод, профиль, место у фланцаКак выбрать · 9 мин чтения
Фланцы и трубы
Уплотнение фланцевых соединений: почему течёт фланец и как восстановить зеркало на местеПричины течи фланца по признакам, нормы ГОСТ к зеркалу и сборке, проточка уплотнительной поверхности на местеСтатья · 10 мин чтения
Фланцы и трубы
Исполнение фланцев по ГОСТ 33259-2015: уплотнительные поверхности A–M и как их восстановитьИсполнения A–M по ГОСТ 33259-2015: прокладки, шероховатость, старые обозначения 1–9 и ремонт на местеСтатья · 11 мин чтения
Вопросы и ответы
Какой компрессор нужен?
Зависит от исполнения: расход воздуха от 1,29 до 2,69 м³/мин (см. таблицу исполнений). Пришлите параметры вашей сети — проверим, хватит ли её.
Можно ли работать без сжатого воздуха?
Да, в двух исполнениях: СОФ-В 610 выпускается с сервоприводом, СОФ-В 1270 — с электро- или гидроприводом.
Какие уплотнительные поверхности фланцевых соединений можно обработать?
Гладкий торец и риски, соединительный выступ (RF), «выступ — впадина», канавки под уплотнительные кольца и RTJ-прокладки.
Можно ли увеличить ход резца на крупных фланцах?
Да. На СОФ-В 1650, 2000 и 3000 ставится дополнительный резцедержатель, который увеличивает ход.
Какая гарантия и что с запчастями?
Условия гарантии — в коммерческом предложении. К СОФ-В 1270 можно сразу заказать комплект запасных частей на два года работы и шаблон для контроля канавок RTJ. Персонал обучим работе на станке.
Какой мобильный станок для проточки фланцев взять, если отверстие меньше 50 мм?
Возьмите ручной СОФ 350Р: он устанавливается в отверстие от 32 мм.
Подберём исполнение под ваши фланцы
Напишите диаметры фланцев и отверстий, тип уплотнения и что есть на площадке — воздух или электричество. Можно приложить фото или чертёж — пришлём КП с ценой и сроком поставки.
