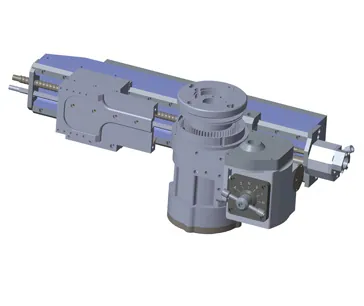

Пневматический станок для обработки фланцев СОФ 610П — Ø50–610 мм
Компактный пневматический станок: Ø50–610 мм, крепление изнутри трубы 50–560 мм, вес 45 кг
1 / 3
Какие задачи решает
Течь по фланцу на трубопроводе, а электрокабель к месту ремонта не протянуть? Пневматический станок для обработки фланцев СОФ 610П работает от сжатого воздуха и восстанавливает уплотнительную поверхность фланцев диаметром от 50 до 610 мм прямо на линии. Станок весит 45 кг, быстро ставится и снимается и рассчитан на полевые условия.
- Ремонт фланцевых соединений трубопроводов Ø50–610 мм без демонтажа: проточка зеркала.
- Нарезание канавок на уплотнительных поверхностях фланцевых соединений — непрерывно, без остановок.
- Обработка фланцев на трубах с внутренним диаметром 50–560 мм: станок крепится изнутри трубы.
- Работа в полевых и сложных условиях — на трассе, промплощадке, в обвязке оборудования.
- Работа там, где на площадке есть сеть сжатого воздуха, а электроинструмент неудобен.
Почему выбирают СОФ 610П
Работает от воздуха
Пневмопривод 1,1 кВт при давлении 6 бар: станок подключают к заводской сети или передвижному компрессору с подачей от 1,19 м³/мин. Электрокабель к фланцу тянуть не нужно.
Компактный для своего диапазона
45 кг на диапазон до 610 мм, в упаковке — 62 кг. Станок удобно возить на выездные работы.
Быстрая установка и снятие
Крепление изнутри трубы с диапазоном 50–560 мм: меньше времени на монтаж — больше времени на обработку в окне ППР.
Риска без остановок
Станок режет канавки на уплотнительной поверхности сплошным проходом, без пауз на перестановку: поверхность под прокладку выходит за один цикл.
Запас хода по вертикали — 50 мм
Хватает, чтобы снять повреждённый слой и выйти на поверхность выступа фланца.
Подбор до покупки
Инженер проверит, поместится ли станок: габаритный диаметр — от 605 мм. После поставки обучим ваш персонал.
Кому подойдёт
Нефтегазу и нефтехимии
где на площадке есть сжатый воздух и нужен ремонт фланцев без демонтажа.
Сервисным компаниям с выездом на объекты: 45 кг, быстрая установка и снятие — удобно переходить с фланца на фланец.
Ремонтным службам, которым нужен один станок на ходовой ряд фланцев до 610 мм.
Кому лучше другая модель
Нет сжатого воздуха — СОФ 560Э с приводом от дрели или ручной СОФ 350Р. Фланец без отверстия или отверстие повреждено — СОФ-Н 300 с наружным креплением. Фланцы крупнее 610 мм — серия СОФ-В.
Как проходит работа
- Проверяете место вокруг фланца: станку нужен габаритный диаметр от 605 мм.
- Закрепляете станок изнутри трубы (внутренний диаметр 50–560 мм) и выставляете по оси.
- Подключаете сжатый воздух 6 бар.
- Протачиваете торец и нарезаете канавки, подавая инструмент.
- Контролируете поверхность, при необходимости делаете чистовой проход и снимаете станок.
Похожие модели
Другие станки раздела «Станки для обработки фланцев».
СОФ 560Э
Ø100–560 ммФланцевый станок с приводом от дрели: обработка Ø100–560 мм, крепление в отверстие от 60 мм, 18,5 кг
СОФ 350Р
Ø32–350 ммРучной станок для малых фланцев: обработка Ø32–350 мм, установка в отверстие 32–100 мм, 8,3 кг
СОФ-В
Ø50–3048 ммСерия из 7 исполнений: проточка фланцев Ø50–3048 мм, крепление изнутри, пневмопривод
СОФ-Н 300
Ø305 ммКрепление снаружи 50–305 мм, обработка от центра до Ø305 мм, пневмопривод, канавки RF и RTJ
Статьи по теме
Фланцы и трубы
Мобильные станки для обработки фланцев: какие бывают и как выбратьВиды фланцевых станков и пять параметров выбора: диаметр, крепление, привод, профиль, место у фланцаКак выбрать · 9 мин чтения
Фланцы и трубы
Уплотнение фланцевых соединений: почему течёт фланец и как восстановить зеркало на местеПричины течи фланца по признакам, нормы ГОСТ к зеркалу и сборке, проточка уплотнительной поверхности на местеСтатья · 10 мин чтения
Фланцы и трубы
Исполнение фланцев по ГОСТ 33259-2015: уплотнительные поверхности A–M и как их восстановитьИсполнения A–M по ГОСТ 33259-2015: прокладки, шероховатость, старые обозначения 1–9 и ремонт на местеСтатья · 11 мин чтения
Вопросы и ответы
Какой компрессор нужен?
Давление 6 бар и подача не меньше 1,19 м³/мин. Если компрессора нет, подскажем, какой взять под станок.
Какая минимальная труба?
Станок крепится изнутри трубы с внутренним диаметром от 50 мм и обрабатывает фланцы от 50 мм.
Сколько места нужно вокруг фланца?
Габаритный диаметр станка — от 605 мм. Пришлите фото или чертёж узла, и инженер проверит, встанет ли станок.
Чем СОФ 610П отличается от СОФ-В 610?
Оба крепятся изнутри и обрабатывают фланцы до 610 мм. СОФ 610П — компактный вариант с меньшим расходом воздуха, 1,19 м³/мин. СОФ-В 610 — часть серии до 3048 мм: ход суппорта 102 мм, резцедержатель поворачивается на 45°, есть канавки под RTJ-прокладки.
Можно ли работать без сжатого воздуха?
Нет, это пневматический станок. Без воздуха подойдут СОФ 560Э с приводом от дрели и ручной СОФ 350Р.
Какая гарантия и кто поможет освоить станок?
Условия гарантии — в коммерческом предложении. После поставки обучим ваших слесарей работе на станке, а на вопросы в работе инженер ответит в мессенджере.
