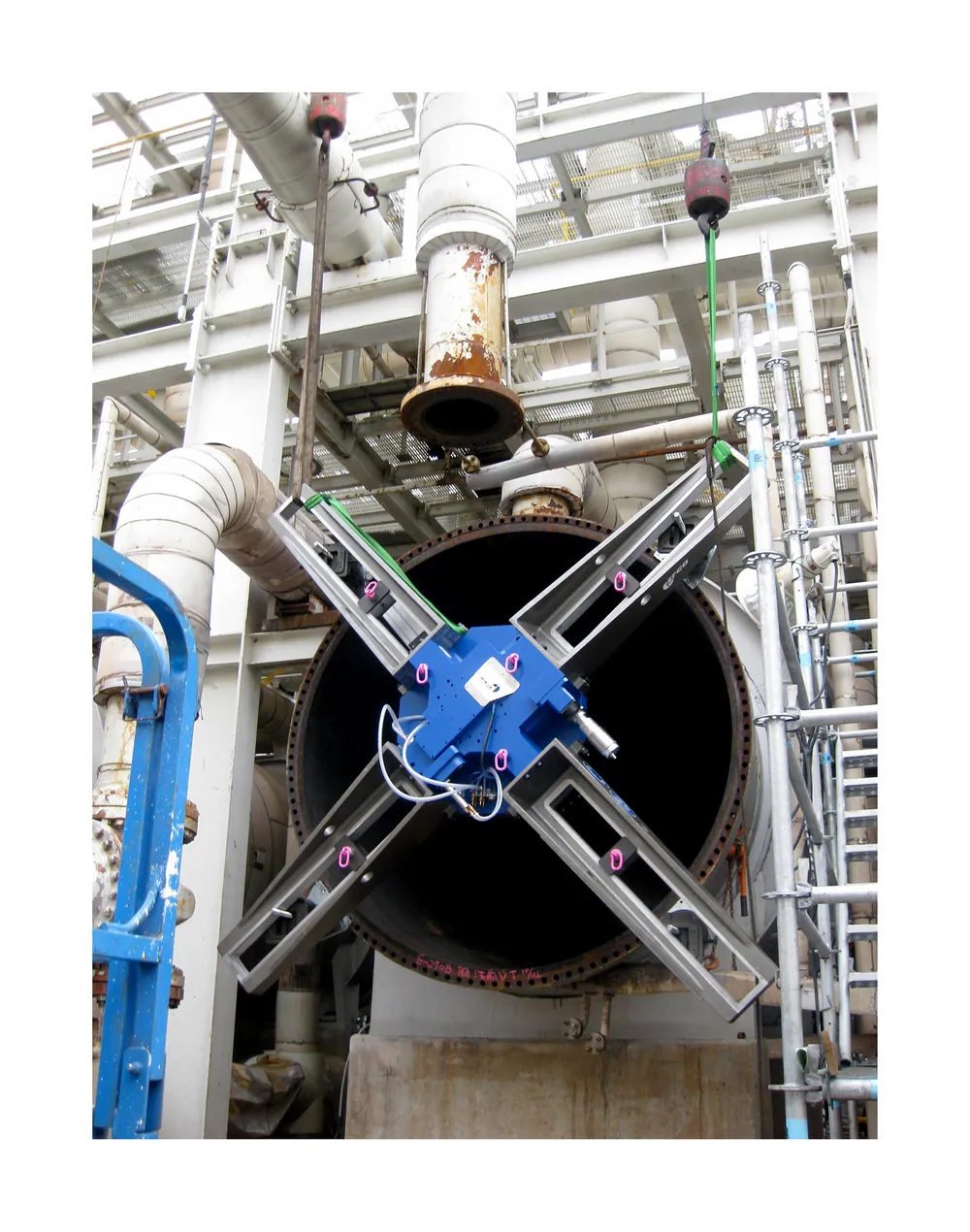

Токарный станок для фланцев с наружным креплением ТСФ-Н — до Ø3500 мм
7 исполнений с наружным креплением: обработка от центра до Ø3500 мм, высота от 265 мм, канавки RTJ
1 / 3
Исполнения
Выберите строку — кнопка «КП» запросит предложение на это исполнение.
| Исполнение | Диаметр обработки, мм | Монтажный диаметр, мм | Высота станка, мм | Радиальный ход, мм | Осевой ход (ручной), мм | Действие |
|---|---|---|---|---|---|---|
| 0–250 | 250–400 | 265 | 80 | — | ||
| 0–250 | 250–400 | 310 | 80 | 30 | ||
| 0–500 | 260–600 | 265 | 80 | — | ||
| 0–400 | 260–600 | 310 | 80 | 30 | ||
| 300–1200 | 485–1345 | 350 | 100 | — | ||
| 500–2200 | 600–2710 | 480 | 150 | — | ||
| 1500–3500 | 1500–3700 | 780 | 200 | — | ||
Нужен другой размер или комплектация? Пришлите задачу — подберём исполнение. | ||||||
Какие задачи решает
Если над фланцем проходит соседняя линия или перекрытие, высокий станок туда не встанет, а уплотнение восстанавливать всё равно нужно. Плоский токарный станок для обработки фланцев с наружным креплением ТСФ-Н высотой от 265 мм помещается в такой зазор и протачивает поверхность без снятия фланца. Семь исполнений обрабатывают фланцы от центра у малых моделей до Ø3500 мм у старшей.
- Проточка фланцевых соединений трубопроводов без демонтажа.
- Восстановление канавок под кольцевые прокладки RTJ.
- Обработка фланцевых разъёмов насосов, корпусов турбин и теплообменников.
- Ремонт фланцев фитингов и арматуры на месте установки.
- Обработка всей поверхности от центра, включая глухие фланцы, — у исполнений 05, 05A, 1 и 1A.
Почему выбирают ТСФ-Н
Высоту сверим с вашим зазором
У ТСФ-Н 05 и ТСФ-Н 1 — 265 мм, у ТСФ-Н 2 — 350 мм, у старших — до 780 мм. По фото места установки ещё до заказа скажем, какое исполнение поместится над вашим фланцем.
Точная выверка
Встроенная система регулировки выравнивает станок по обрабатываемой поверхности: меньше времени на выставку и меньше риск перекоса торца.
Ровная поверхность под прокладку
Линейные направляющие с малым люфтом в поворотной головке дают стабильный проход резца.
Канавки RTJ — тем же станком
Не нужно отдельного оборудования для кольцевых канавок.
Установка не съедает окно остановки
Станок крепится по монтажному диаметру снаружи зоны обработки, монтаж несложный — большая часть времени остановки уходит на саму обработку.
Подбор по двум размерам
По монтажному диаметру и зоне обработки подберём исполнение; нет чертежа — специалист приедет на замер.
Как выбрать исполнение
- Монтажный диаметр — окружность, по которой станок крепится к фланцу снаружи зоны обработки. Внутри неё лежит диаметр обработки.
- Малые фланцы: ТСФ-Н 05 и 05A — монтаж 250–400 мм, обработка от 0 до 250 мм. ТСФ-Н 1 — монтаж 260–600 мм, обработка от 0 до 500 мм; ТСФ-Н 1A — от 0 до 400 мм.
- Индекс A — ручной осевой ход резца 30 мм, высота станка 310 мм вместо 265 мм.
- Средние и крупные: ТСФ-Н 2 — 300–1200 мм, ТСФ-Н 3 — 500–2200 мм, ТСФ-Н 4 — 1500–3500 мм. Радиальный ход растёт от 80 до 200 мм.
Кому подойдёт
Нефтегазу и нефтехимии
фланцы трубопроводов в плотной обвязке.
Энергетике
фланцевые разъёмы турбин, насосов и теплообменников.
Сервисным компаниям
одна серия на фланцы от малых до 3500 мм.
Кому лучше другая модель
Профиль с конусом и радиусом или много одинаковых фланцев — ТСФ-ЧПУ: резец идёт по программе. Нужна автоматическая подача по двум осям и крепление изнутри — ТСФ-В. Малый фланец до 305 мм с пневмоприводом и бесступенчатой подачей — СОФ-Н 300.
Как проходит работа
- Устанавливаете опоры станка на монтажный диаметр фланца и закрепляете.
- Встроенной системой регулировки выравниваете станок по обрабатываемой поверхности.
- Выводите резец на нужный радиус; на исполнениях A устанавливаете глубину осевым ходом.
- Протачиваете торец или канавку за несколько проходов.
- Контролируете поверхность и снимаете станок.
Похожие модели
Другие станки раздела «Станки для обработки фланцев».
СОФ 560Э
Ø100–560 ммФланцевый станок с приводом от дрели: обработка Ø100–560 мм, крепление в отверстие от 60 мм, 18,5 кг
СОФ 350Р
Ø32–350 ммРучной станок для малых фланцев: обработка Ø32–350 мм, установка в отверстие 32–100 мм, 8,3 кг
СОФ 610П
Ø50–610 ммКомпактный пневматический станок: Ø50–610 мм, крепление изнутри трубы 50–560 мм, вес 45 кг
СОФ-В
Ø50–3048 ммСерия из 7 исполнений: проточка фланцев Ø50–3048 мм, крепление изнутри, пневмопривод
Статьи по теме
Фланцы и трубы
Мобильные станки для обработки фланцев: какие бывают и как выбратьВиды фланцевых станков и пять параметров выбора: диаметр, крепление, привод, профиль, место у фланцаКак выбрать · 9 мин чтения
Фланцы и трубы
Уплотнение фланцевых соединений: почему течёт фланец и как восстановить зеркало на местеПричины течи фланца по признакам, нормы ГОСТ к зеркалу и сборке, проточка уплотнительной поверхности на местеСтатья · 10 мин чтения
Фланцы и трубы
Исполнение фланцев по ГОСТ 33259-2015: уплотнительные поверхности A–M и как их восстановитьИсполнения A–M по ГОСТ 33259-2015: прокладки, шероховатость, старые обозначения 1–9 и ремонт на местеСтатья · 11 мин чтения
Вопросы и ответы
Чем отличаются исполнения с буквой A?
У ТСФ-Н 05A и ТСФ-Н 1A есть ручной осевой ход резца 30 мм, станок выше — 310 мм. У ТСФ-Н 1A диапазон обработки — до 400 мм вместо 500 мм.
Можно ли обработать глухой фланец?
Да. У ТСФ-Н 05, 05A, 1 и 1A диапазон обработки начинается с нуля, поэтому торец обрабатывается целиком.
Как подобрать исполнение?
По двум размерам: где станок будет крепиться (монтажный диаметр) и какую поверхность нужно обработать. Пришлите чертёж или фото с размерами — подберём.
Чем ТСФ-Н отличается от станка для обработки фланцев с наружным креплением СОФ-Н 300?
Оба крепятся снаружи. СОФ-Н 300 — компактный пневматический станок для фланцев до 305 мм. ТСФ-Н — плоская токарная серия до 3500 мм с встроенной системой выверки.
Какая гарантия и поддержка?
Условия гарантии — в коммерческом предложении. Персонал заказчика обучим выверке и работе на станке, консультации — бесплатно весь срок сотрудничества.
Проверим, хватит ли места над вашим фланцем
Пришлите наружный диаметр фланца, размеры обрабатываемой поверхности и фото места установки — подберём исполнение и пришлём КП с ценой и сроком поставки.
