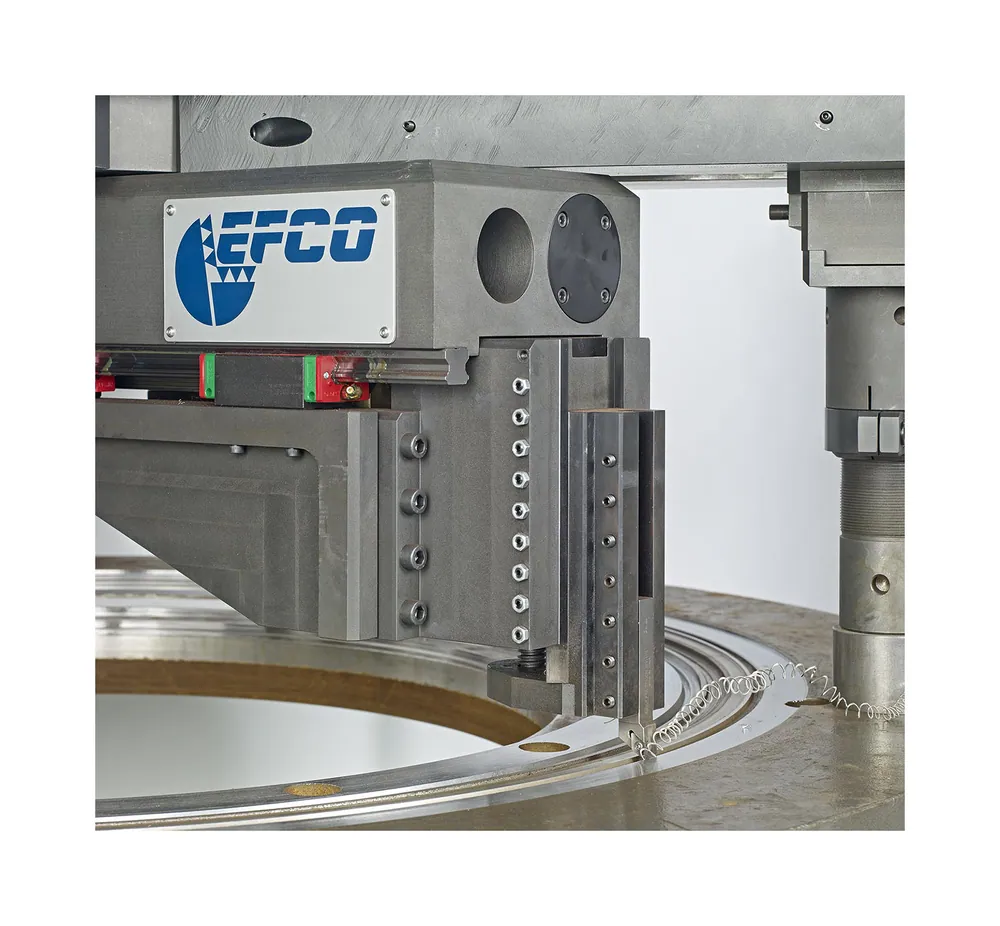

Токарный станок для фланцев с ЧПУ ТСФ-ЧПУ — до Ø1700 мм
Две управляемые оси, готовые программы обработки, наружное крепление, до Ø1700 мм
1 / 3
Исполнения
Выберите строку — кнопка «КП» запросит предложение на это исполнение.
| Исполнение | Диаметр обработки, мм | Монтажный диаметр, мм | Радиальный ход, мм | Осевой ход, мм | Высота станка, мм | Действие |
|---|---|---|---|---|---|---|
| 0–600 | 400–1100 | до 120 | 100 | 860 | ||
| 500–1700 | 1200–2600 | до 400 | 80 | 730 | ||
Нужен другой размер или комплектация? Пришлите задачу — подберём исполнение. | ||||||
Какие задачи решает
Серию одинаковых фланцев вручную одинаково не проточить: результат зависит от руки оператора, а конус или радиус на уплотнении добавляет часы работы маховиком. Токарный станок для обработки фланцев ТСФ-ЧПУ ведёт резец по двум осям по программе: торец, отверстие, конус, радиус и канавки выполняются за одну установку прямо на объекте. Станок обрабатывает фланцы до Ø1700 мм.
- Механическая обработка фланцев по программе: плоскость, отверстие, конус, радиус, канавка.
- Осевые канавки под уплотнения — прочная конструкция держит нагрузку при осевом врезании.
- Обработка фланцевых соединений клапанов, насосов, корпусов турбин и теплообменников.
- Фланцы фитингов и трубопроводов на месте установки.
- Сложные контуры — по специальным программам под задачу заказчика.
Почему выбирают ТСФ-ЧПУ
Не нужен программист
Стандартные программы для плоскостей, отверстий, конусов, радиусов и канавок уже есть в станке. Работать на нём можно без опыта программирования ЧПУ.
Несколько операций за одну установку
Разные циклы обработки выполняются без перезакрепления — не нужно заново выверять станок, геометрия между поверхностями сохраняется.
Две управляемые оси, X и Z
Конусы и радиусы получаются по программе, а не «на глаз» маховиком.
Глубокие осевые канавки
Осевой ход — 100 мм у ТСФ-ЧПУ 1 и 80 мм у ТСФ-ЧПУ 2, а прочная конструкция держит нагрузку при осевом врезании: канавку под уплотнение прорезают на нужную глубину.
Программы под вашу задачу
Пакет программ дополняется специальными, например для сложного контура по требованиям заказчика.
Отверстие фланца остаётся свободным
Станок крепится снаружи внешней зажимной системой, поэтому отверстие тоже обрабатывается, а ТСФ-ЧПУ 1 проходит торец от самого центра.
Как выбрать исполнение
- ТСФ-ЧПУ 1 — обработка от 0 до 600 мм при монтажном диаметре 400–1100 мм, радиальный ход до 120 мм, осевой — 100 мм. Для фланцев малых и средних размеров, включая обработку от центра.
- ТСФ-ЧПУ 2 — обработка 500–1700 мм при монтажном диаметре 1200–2600 мм, радиальный ход до 400 мм, осевой — 80 мм. Для крупных фланцев и широких уплотнительных поверхностей.
Кому подойдёт
Энергетике и нефтегазу
фланцевые разъёмы турбин, насосов, арматуры и теплообменников со сложным профилем уплотнения.
Сервисным компаниям с повторяющимися работами: одна программа — одинаковый результат на каждом фланце.
Предприятиям с жёсткими требованиями к геометрии уплотнительных поверхностей.
Кому лучше другая модель
Проточка торца без программного управления — ТСФ-Н с наружным креплением до 3500 мм. Крепление изнутри и автоподача по двум осям — ТСФ-В.
Как проходит работа
- Закрепляете станок на фланце внешней зажимной системой.
- Выверяете станок по оси и торцу.
- Выбираете стандартную программу и задаёте размеры поверхности.
- Станок выполняет циклы обработки — торец, отверстие, конус, радиус, канавку — за одну установку.
- Контролируете размеры и снимаете станок.
Похожие модели
Другие станки раздела «Станки для обработки фланцев».
СОФ 560Э
Ø100–560 ммФланцевый станок с приводом от дрели: обработка Ø100–560 мм, крепление в отверстие от 60 мм, 18,5 кг
СОФ 350Р
Ø32–350 ммРучной станок для малых фланцев: обработка Ø32–350 мм, установка в отверстие 32–100 мм, 8,3 кг
СОФ 610П
Ø50–610 ммКомпактный пневматический станок: Ø50–610 мм, крепление изнутри трубы 50–560 мм, вес 45 кг
СОФ-В
Ø50–3048 ммСерия из 7 исполнений: проточка фланцев Ø50–3048 мм, крепление изнутри, пневмопривод
Статьи по теме
Фланцы и трубы
Мобильные станки для обработки фланцев: какие бывают и как выбратьВиды фланцевых станков и пять параметров выбора: диаметр, крепление, привод, профиль, место у фланцаКак выбрать · 9 мин чтения
Фланцы и трубы
Уплотнение фланцевых соединений: почему течёт фланец и как восстановить зеркало на местеПричины течи фланца по признакам, нормы ГОСТ к зеркалу и сборке, проточка уплотнительной поверхности на местеСтатья · 10 мин чтения
Фланцы и трубы
Исполнение фланцев по ГОСТ 33259-2015: уплотнительные поверхности A–M и как их восстановитьИсполнения A–M по ГОСТ 33259-2015: прокладки, шероховатость, старые обозначения 1–9 и ремонт на местеСтатья · 11 мин чтения
Вопросы и ответы
Нужен ли на объекте специалист по ЧПУ?
Нет. Станок работает по стандартным программам, и знание программирования ЧПУ не требуется. Персонал заказчика обучим.
Можно ли обработать нестандартный профиль?
Да. Пакет программ дополняется специальными — например, для сложного контура. Пришлите чертёж, обсудим задачу.
Чем ТСФ-ЧПУ отличается от ТСФ-Н?
Оба станка крепятся снаружи. ТСФ-Н работает без ЧПУ и обрабатывает до 3500 мм. ТСФ-ЧПУ ведёт резец по программе по двум осям — конусы, радиусы и канавки выходят одинаковыми на каждом фланце серии.
Какой минимальный фланец?
Монтажный диаметр ТСФ-ЧПУ 1 — от 400 мм, обработка — от центра до 600 мм.
Какая гарантия и кто научит работать со стойкой?
Условия гарантии — в коммерческом предложении. Операторов обучим выбору программ и вводу размеров, а по чертежу вашего уплотнения заранее проверим, хватит ли стандартного пакета.
Обсудим профиль и подберём исполнение
Пришлите чертёж уплотнительной поверхности или фото фланца с размерами — подберём исполнение и программы и пришлём КП с ценой и сроком поставки.
