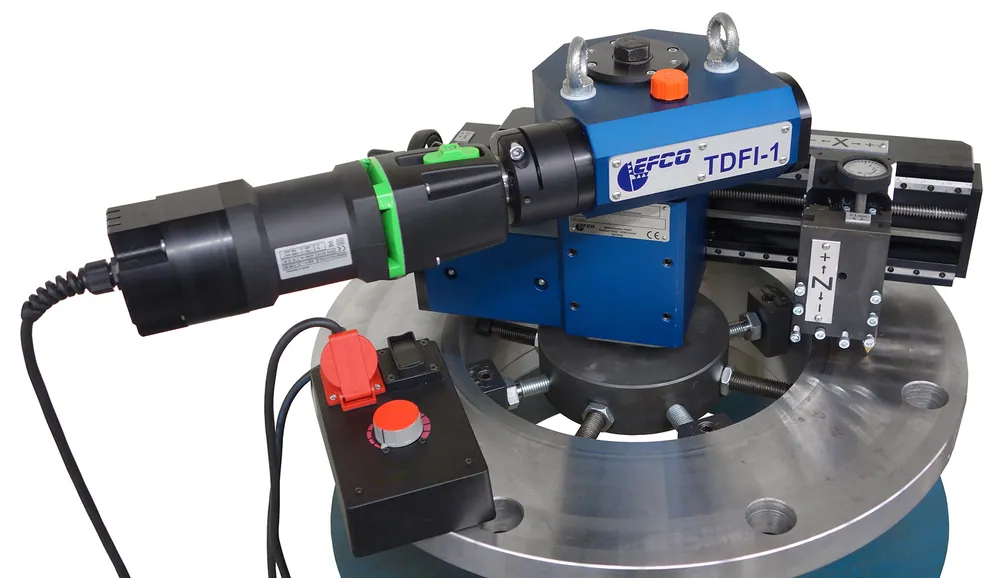

Токарный станок для фланцев с внутренним креплением ТСФ-В — Ø150–4400 мм
5 исполнений, обработка Ø150–4400 мм, автоматическая радиальная и осевая подача, три вида привода
1 / 4
Исполнения
Выберите строку — кнопка «КП» запросит предложение на это исполнение.
| Исполнение | Диаметр обработки, мм | Диаметр крепления, мм | Высота станка, мм | Привод | Действие |
|---|---|---|---|---|---|
| 150–630 | 150–460 | 315 | электрический 230/120 В или пневматический 6–7 бар | ||
| 400–1200 | 400–1000 | 350 | электрический 230/120 В или пневматический 6–7 бар | ||
| 760–2040 | 760–1840 | 500 | электрический 230/120 В или пневматический 6–7 бар | ||
| 1300–3300 | 1300–3000 | 500 | пневматический 6–7 бар или гидравлический | ||
| 1700–4400 | 1650–3800 | 500 | пневматический 6–7 бар или гидравлический | ||
Нужен другой размер или комплектация? Пришлите задачу — подберём исполнение. | |||||
Какие задачи решает
Ровная риска по всей уплотнительной поверхности, без ручной подачи и без снятия аппарата с линии, — такой результат нужен на фланцах колонн НПЗ, теплообменников и судовой арматуры. Токарный станок для обработки фланцев ТСФ-В крепится изнутри и ведёт резец с автоматической подачей по двум осям, а плоская конструкция и небольшой вес позволяют поставить его там, где крупный станок не развернуть. Диаметр обработки — от 150 до 4400 мм.
- Проточка уплотнительных поверхностей фланцев всех типов.
- Фланцы корпусов клапанов — без снятия арматуры с линии.
- Фланцы теплообменников и колонн на нефтеперерабатывающих и химических заводах.
- Фланцы судовой арматуры.
- Гладкая уплотнительная поверхность или спиральная канавка — по требованию к прокладке.
Почему выбирают ТСФ-В
Автоматическая подача по двум осям
Радиальная и осевая подача идут без участия оператора: риска получается равномерной по всей поверхности, результат меньше зависит от руки.
Большой съём за проход
Прочная конструкция позволяет снимать много металла — меньше проходов при глубоких повреждениях.
Раздельный монтаж
Сначала ставится зажимное устройство, затем узел станка. Каждую часть проще поднять и выставить, чем станок целиком.
Три вида привода
ТСФ-В 1, 2 и 2,5 — электрический 230 В или пневматический 6–7 бар; ТСФ-В 3 и 4 — пневматический или гидравлический. Привод выбирают под то, что есть на площадке.
Встаёт в тесноте
Высота станка — от 315 до 500 мм: его ставят на фланец у стены, под перекрытием или в плотной обвязке, куда высокий станок не проходит.
Замер и обучение
Если размеров фланца и отверстия нет под рукой, специалист выедет на замер. После поставки покажем вашим слесарям раздельный монтаж и настройку подачи.
Как выбрать исполнение
- По диаметру обработки и крепления. ТСФ-В 1 — обработка 150–630 мм при креплении 150–460 мм; ТСФ-В 2 — 400–1200 мм; ТСФ-В 2,5 — 760–2040 мм; ТСФ-В 3 — 1300–3300 мм; ТСФ-В 4 — 1700–4400 мм. Диаметр крепления — внутренний диаметр трубы или патрубка (см. таблицу).
- По приводу. Нет сжатого воздуха — электрический привод у исполнений 1, 2 и 2,5. У исполнений 3 и 4 привод пневматический или гидравлический.
Кому подойдёт
НПЗ, нефтехимии и химии
фланцы колонн, теплообменников и трубопроводов в окно ППР.
Судостроению и судоремонту
фланцы судовой арматуры.
Ремонтным службам арматуры
фланцы корпусов клапанов на месте.
Кому лучше другая модель
Нужно наружное крепление (глухой фланец, повреждённое отверстие) — ТСФ-Н. Программная обработка сложного профиля — ТСФ-ЧПУ. Пневматические станки на фланцы до 3048 мм с поворотным резцедержателем — серия СОФ-В.
Как проходит работа

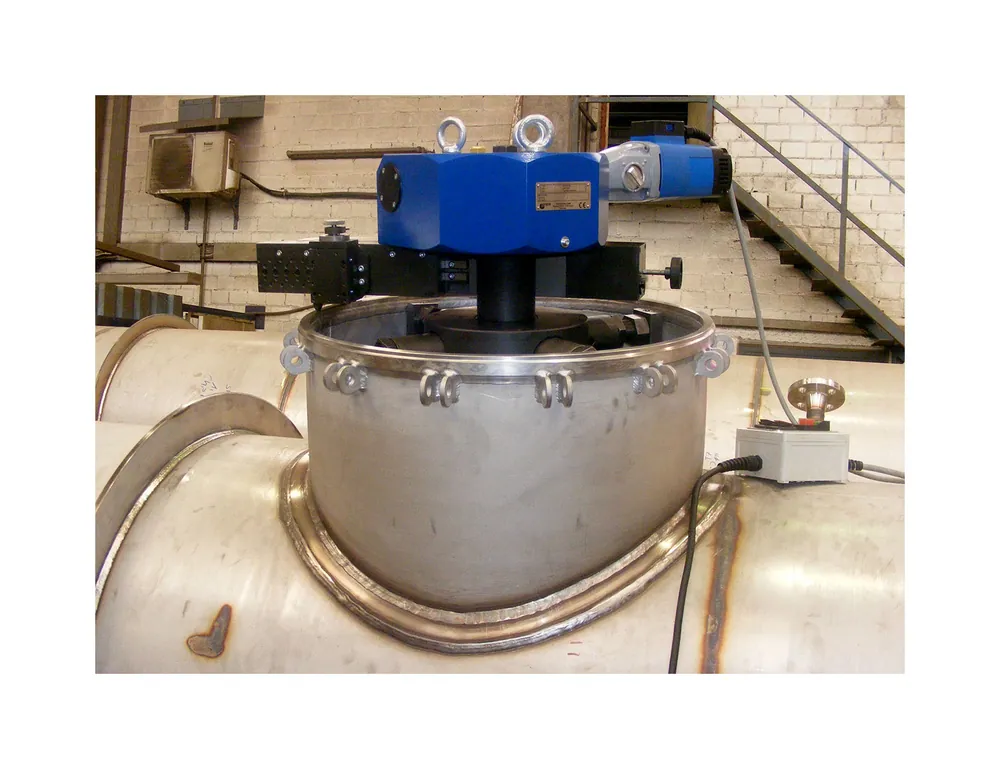

- Устанавливаете зажимное устройство внутри трубы или патрубка.
- Ставите на него узел станка и выверяете по торцу фланца.
- Подключаете привод — электрический, пневматический или гидравлический.

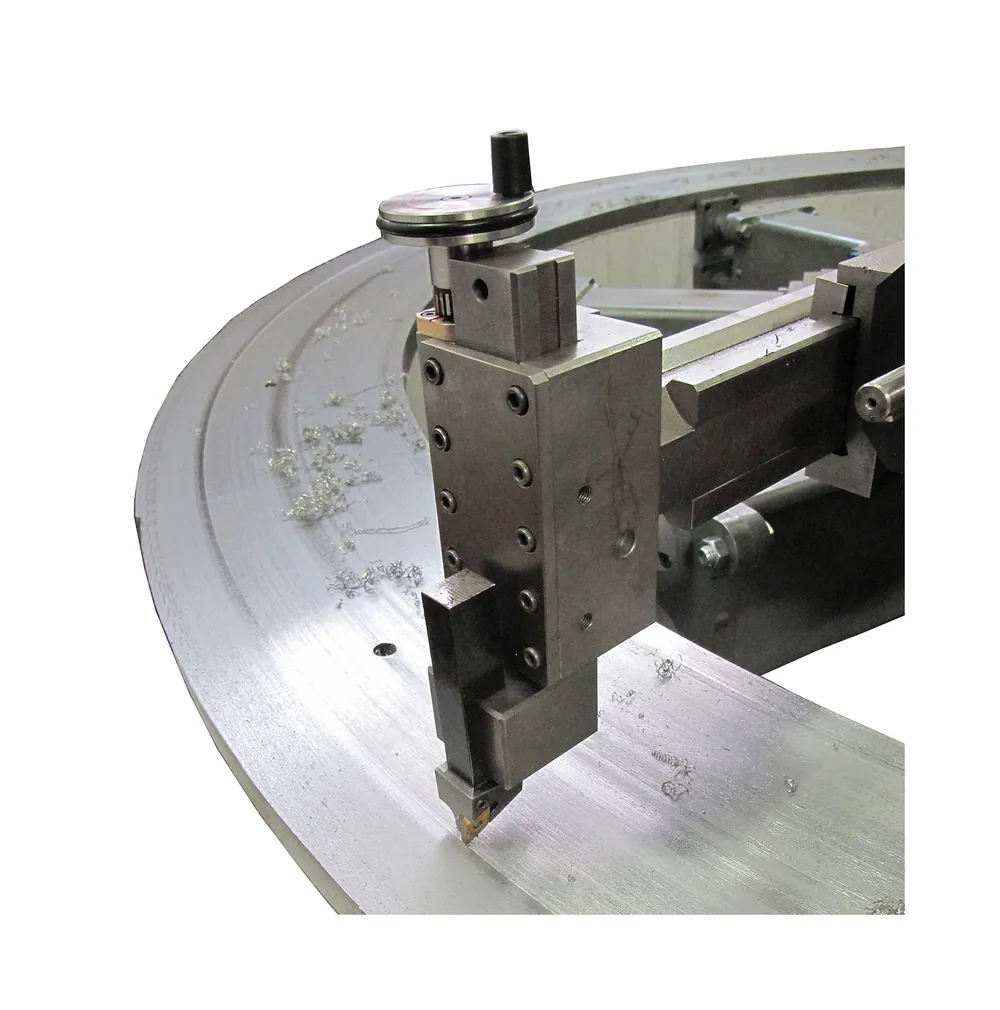

- Задаёте подачу и протачиваете поверхность, при необходимости нарезаете спиральную канавку.
- Контролируете поверхность и снимаете станок по частям.
Похожие модели
Другие станки раздела «Станки для обработки фланцев».
СОФ 560Э
Ø100–560 ммФланцевый станок с приводом от дрели: обработка Ø100–560 мм, крепление в отверстие от 60 мм, 18,5 кг
СОФ 350Р
Ø32–350 ммРучной станок для малых фланцев: обработка Ø32–350 мм, установка в отверстие 32–100 мм, 8,3 кг
СОФ 610П
Ø50–610 ммКомпактный пневматический станок: Ø50–610 мм, крепление изнутри трубы 50–560 мм, вес 45 кг
СОФ-В
Ø50–3048 ммСерия из 7 исполнений: проточка фланцев Ø50–3048 мм, крепление изнутри, пневмопривод
Статьи по теме
Фланцы и трубы
Мобильные станки для обработки фланцев: какие бывают и как выбратьВиды фланцевых станков и пять параметров выбора: диаметр, крепление, привод, профиль, место у фланцаКак выбрать · 9 мин чтения
Фланцы и трубы
Уплотнение фланцевых соединений: почему течёт фланец и как восстановить зеркало на местеПричины течи фланца по признакам, нормы ГОСТ к зеркалу и сборке, проточка уплотнительной поверхности на местеСтатья · 10 мин чтения
Фланцы и трубы
Исполнение фланцев по ГОСТ 33259-2015: уплотнительные поверхности A–M и как их восстановитьИсполнения A–M по ГОСТ 33259-2015: прокладки, шероховатость, старые обозначения 1–9 и ремонт на местеСтатья · 11 мин чтения
Вопросы и ответы
Какой привод выбрать?
Где есть сеть — электрический 230 В (исполнения 1, 2, 2,5). Где есть сжатый воздух — пневматический 6–7 бар (все исполнения). Для исполнений 3 и 4 доступен гидравлический.
Чем ТСФ-В отличается от станка для обработки фланцев с внутренним креплением СОФ-В?
Обе серии крепятся изнутри. ТСФ-В — плоская конструкция с раздельным монтажом, автоподача по двум осям, электропривод в младших исполнениях и диаметры до 4400 мм. СОФ-В — пневматическая серия до 3048 мм с поворотным резцедержателем.
Можно ли сделать спиральную канавку на уплотнительной поверхности?
Да, станок обрабатывает уплотнительные поверхности и гладкие, и со спиральной канавкой.
Какой минимальный фланец?
ТСФ-В 1 обрабатывает от 150 мм и крепится в отверстие от 150 мм. Для малых фланцев есть СОФ 350Р и СОФ 560Э.
Какая гарантия?
Условия гарантии — в коммерческом предложении. На вопросы по работе станка отвечаем бесплатно весь срок сотрудничества, в том числе в мессенджере.
Подберём исполнение и привод
Напишите диаметр фланца и отверстия, тип уплотнения и что есть на площадке — сеть, воздух или гидравлика. Приложите фото узла или чертёж — подберём исполнение и привод и пришлём КП с ценой и сроком поставки.
