Станок для проточки фланцев ФСП — проточка на трубе и аппарате без демонтажа
Проточка фланцев на месте: 9 исполнений — внутреннее и наружное крепление, ручной, пневмо- и электропривод
1 / 6
Исполнения
Выберите строку — кнопка «КП» запросит предложение на это исполнение.
| Исполнение | Чем отличается (по названию и фото) | Действие |
|---|---|---|
| Внутреннее крепление разжимными кулачками; серводвигатель, шкаф управления и выносной пульт с индикацией; в комплекте — сменные удлинители кулачков, индикатор часового типа. | ||

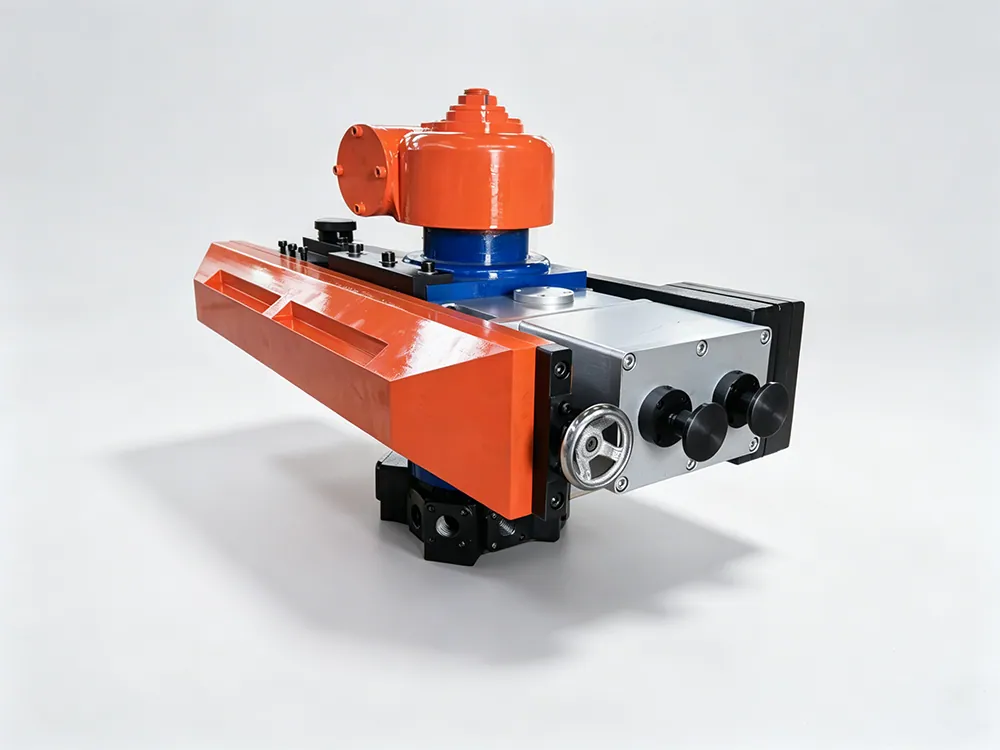

| Внутреннее крепление распором; усиленный корпус с редуктором над шпинделем, суппорт с маховиком. Мотора на фото нет — привод подтвердим в КП. | ||

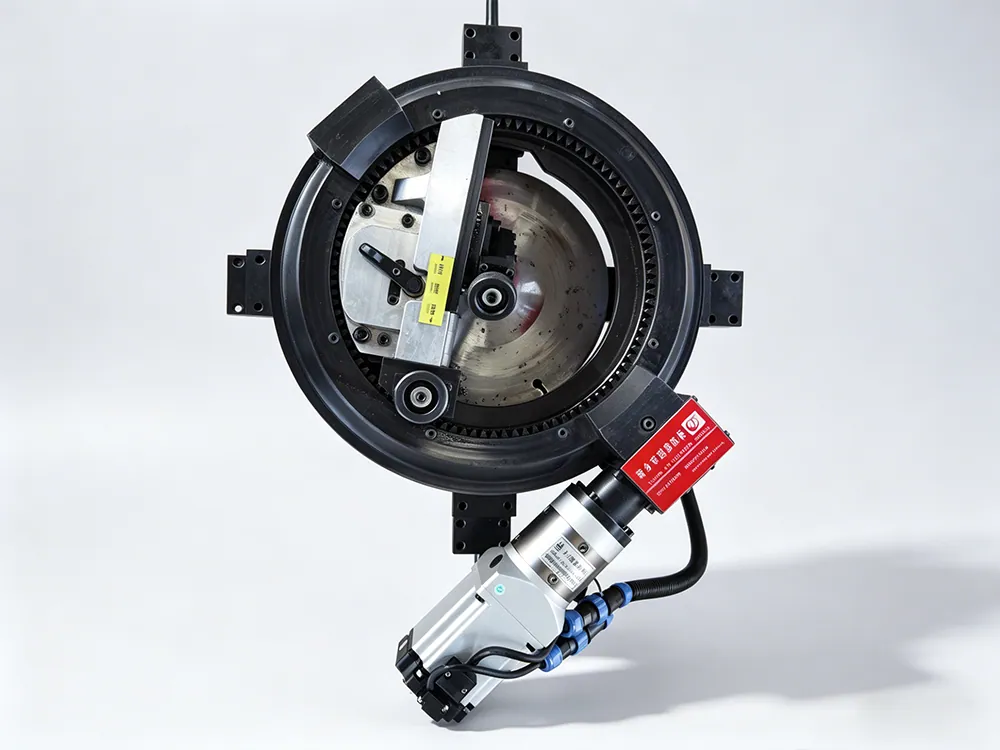

| Наружное крепление: кольцевая рама охватывает деталь, резцовый суппорт вращается по зубчатому венцу; серводвигатель, шкаф и пульт. | ||

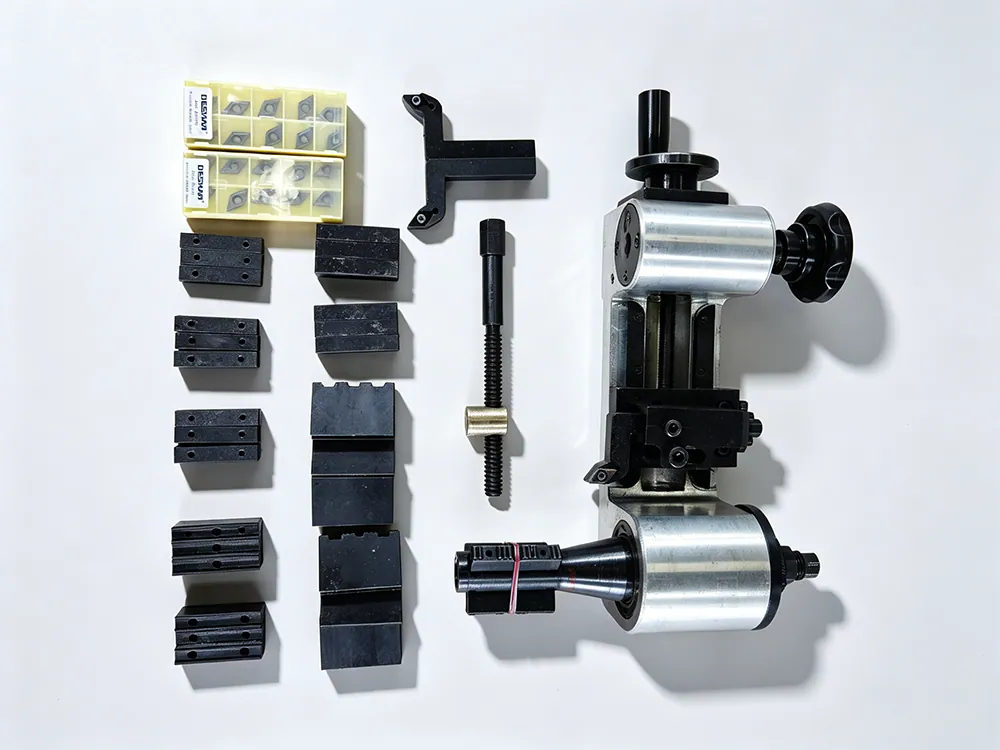

| Ручной привод рукояткой, без питания; разжимная оправка и набор сменных кулачков под разные отверстия, твердосплавные пластины. | ||

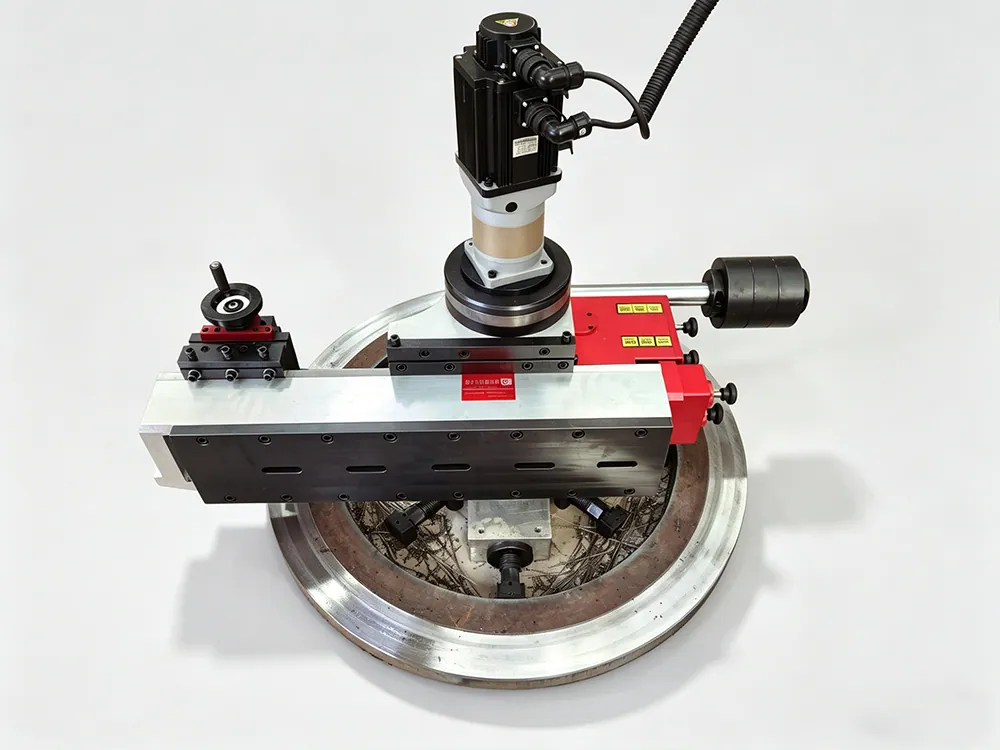

| Пневматический привод (по названию), но на фото — электрический серводвигатель; внутреннее крепление распорными винтами, противовес на штанге. Состав привода подтвердим в КП. | ||

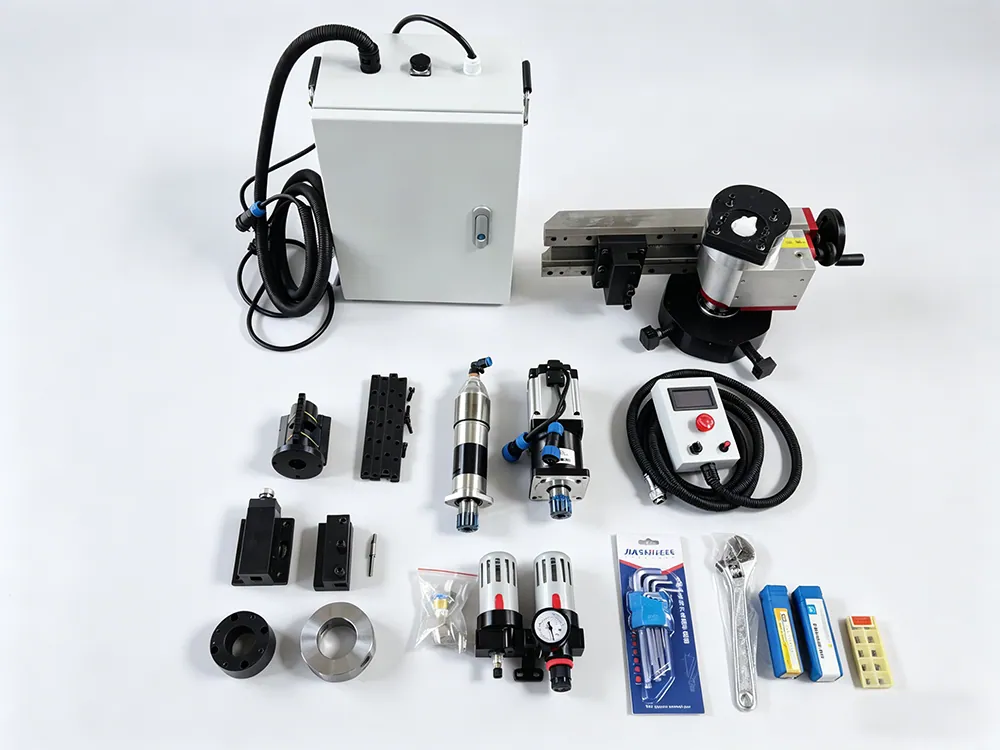

| Два сменных мотора в комплекте — пневматический и электрический; блок подготовки воздуха с манометром, шкаф и пульт. | ||
| Автоматическая вертикальная подача (по названию); серводвигатель, противовес, внутреннее крепление распорными винтами. | ||
| Для стеснённых мест: пневмомотор расположен горизонтально вдоль суппорта, станок ниже по высоте. | ||
| Крупное исполнение: поперечная балка с направляющими и суппортом на поворотной планшайбе, крепление внутри детали распорными упорами, шкаф управления на балке. | ||
Нужен другой размер или комплектация? Пришлите задачу — подберём исполнение. | ||
Какие задачи решает
Фланец не держит давление из-за коррозии или забоин на зеркале, а замена фланца — это резка, сварка и контроль шва. Станок для проточки фланцев ФСП ставят прямо на фланец и протачивают уплотнительную поверхность на месте. Девять исполнений различаются креплением и приводом.
Проточка зеркала фланца после коррозии, забоин и следов прокладки.
Торцовка фланца под новую прокладку.
Проточка фланцев на трубе, аппарате или корпусе без демонтажа.
Фланцы в стеснённых местах — ФСП-К.
Почему выбирают ФСП
Крепление под ваш узел
Внутреннее — кулачками в отверстии фланца, наружное — кольцевой рамой ФСП-Н.
Привод под площадку
От ручного ФСП-Р, которому не нужно питание, до ФСП-ПЭ со сменными пневмо- и электромотором.
Оператор не стоит у резца
Электрические исполнения управляются с выносного пульта с аварийной кнопкой, а у ФСП-А вертикальная подача автоматическая.
Комплект для работы на объекте
С ФСП-В на фото идут сменные удлинители кулачков под разные отверстия и индикатор часового типа для выверки — докупать их к выезду не придётся.
Кому подойдёт
НПЗ, нефтехимии и энергетике
фланцы трубопроводов и аппаратов в окно ППР.
Ремонтным подрядчикам
одна серия с выбором привода под площадку каждого заказчика.
Кому лучше другая модель
Малые фланцы Ø32–350 мм без питания — наш СОФ 350Р; Ø100–560 мм от дрели — наш СОФ 560Э, оба со склада. Опубликованные диапазоны до Ø3048 мм — серия СОФ-В.
Как выбрать исполнение
- Крепление. Отверстие фланца исправно — исполнения с внутренним креплением; отверстие занято или повреждено — ФСП-Н.
- Питание. Без питания — ФСП-Р; сжатый воздух — ФСП-К; воздух или сеть на выбор — ФСП-ПЭ; сеть — ФСП-В и ФСП-А. Привод ФСП-П и ФСП-ВУ подтвердим в КП: первый по названию пневматический, но на фото с электрическим серводвигателем, у второго на фото редуктор без мотора.
- Крупный фланец — базовый ФСП с балкой на поворотной планшайбе.
Как проходит работа
- Станок ставят на фланец и раскрепляют — в отверстии или снаружи.
- Выверяют по индикатору, чтобы ось вращения совпала с осью фланца.
- Резец подводят маховиком и задают глубину.
- Протачивают и проверяют поверхность.
Похожие модели
Другие станки раздела «Станки для обработки фланцев».
СОФ 560Э
Ø100–560 ммФланцевый станок с приводом от дрели: обработка Ø100–560 мм, крепление в отверстие от 60 мм, 18,5 кг
СОФ 350Р
Ø32–350 ммРучной станок для малых фланцев: обработка Ø32–350 мм, установка в отверстие 32–100 мм, 8,3 кг
СОФ 610П
Ø50–610 ммКомпактный пневматический станок: Ø50–610 мм, крепление изнутри трубы 50–560 мм, вес 45 кг
СОФ-В
Ø50–3048 ммСерия из 7 исполнений: проточка фланцев Ø50–3048 мм, крепление изнутри, пневмопривод
Статьи по теме
Фланцы и трубы
Мобильные станки для обработки фланцев: какие бывают и как выбратьВиды фланцевых станков и пять параметров выбора: диаметр, крепление, привод, профиль, место у фланцаКак выбрать · 9 мин чтения
Фланцы и трубы
Уплотнение фланцевых соединений: почему течёт фланец и как восстановить зеркало на местеПричины течи фланца по признакам, нормы ГОСТ к зеркалу и сборке, проточка уплотнительной поверхности на местеСтатья · 10 мин чтения
Фланцы и трубы
Исполнение фланцев по ГОСТ 33259-2015: уплотнительные поверхности A–M и как их восстановитьИсполнения A–M по ГОСТ 33259-2015: прокладки, шероховатость, старые обозначения 1–9 и ремонт на местеСтатья · 11 мин чтения
Вопросы и ответы
На какой диаметр фланца и с какой мощностью идёт ФСП?
Характеристики и комплектацию подберём под вашу задачу и пришлём в КП — девять исполнений ФСП различаются по данным. Напишите диаметр фланца и его отверстия, тип уплотнения и какое питание есть на площадке — сеть или сжатый воздух.
Можно ли проточить фланец, не снимая трубу?
Да. Станок ставят прямо на фланец: в отверстие или снаружи, у ФСП-Н.
Какое исполнение работает без электричества?
ФСП-Р — привод вручную, рукояткой. От сжатого воздуха работает ФСП-К, а в комплекте ФСП-ПЭ есть и пневмомотор. ФСП-П по названию пневматический, но на фото он с электрическим серводвигателем — состав привода подтвердим в КП.
Чем ФСП отличается от ваших СОФ 350Р и СОФ 560Э?
СОФ 350Р и СОФ 560Э — наши станки с известными диапазонами, гарантией 12 месяцев и отгрузкой со склада. ФСП — серия, которую мы поставляем: у неё шире выбор привода и крепления, а данные по исполнению — в КП.
Какая гарантия?
Условия гарантии на ФСП — в коммерческом предложении. Выверке по индикатору и смене кулачков обучим ваших слесарей, а на вопросы по режимам проточки ответит инженер в мессенджере.
Подберём исполнение под ваш фланец
Опишите задачу: диаметр фланца или DN, тип уплотнения, место вокруг фланца и что есть на площадке — сеть или воздух. Приложите фото — подберём исполнение и пришлём КП с ценой и сроком поставки.
