Шпоночно-фрезерный станок ШФС — шпоночные пазы на валах и снятие усиления сварного шва
Крепится цепями на вал или трубу: шпоночные пазы и снятие усиления сварного шва, серводвигатель и пульт
1 / 6
Исполнения
Выберите строку — кнопка «КП» запросит предложение на это исполнение.
| Исполнение | Чем отличается (по названию и фото) | Действие |
|---|---|---|

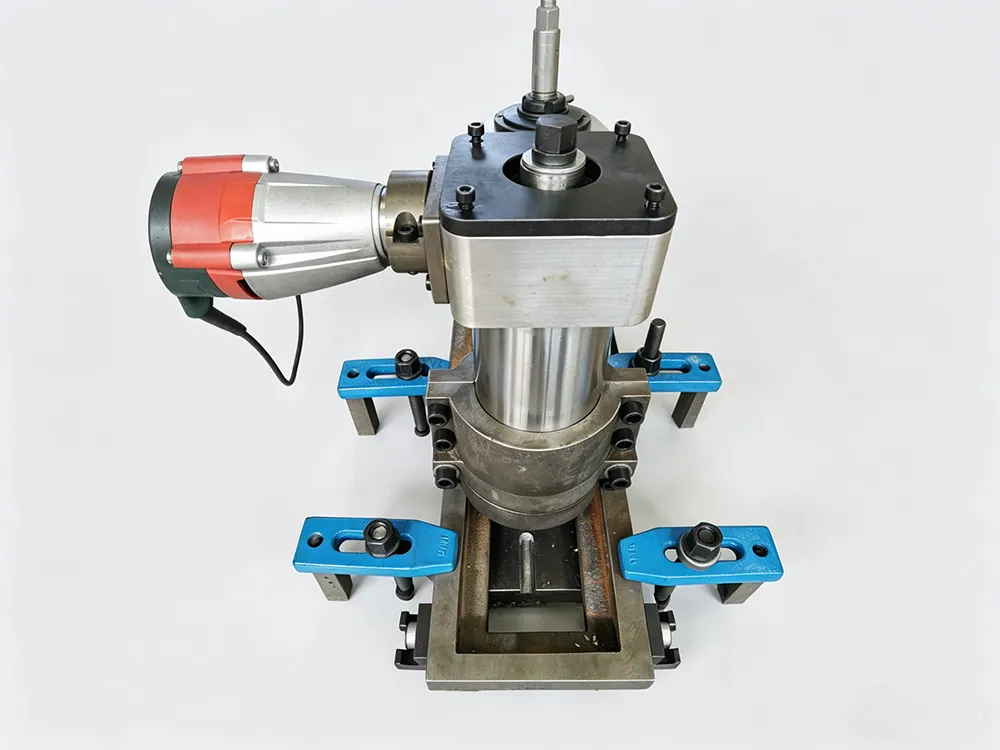

| Корпус со шпинделем на основании-салазках с поперечным маховиком; серводвигатель, шкаф управления, пульт с цифровой индикацией; крепление цепями на вал или трубу, на одном фото — прихватами на плите и с приводом от ручной электромашины. | ||

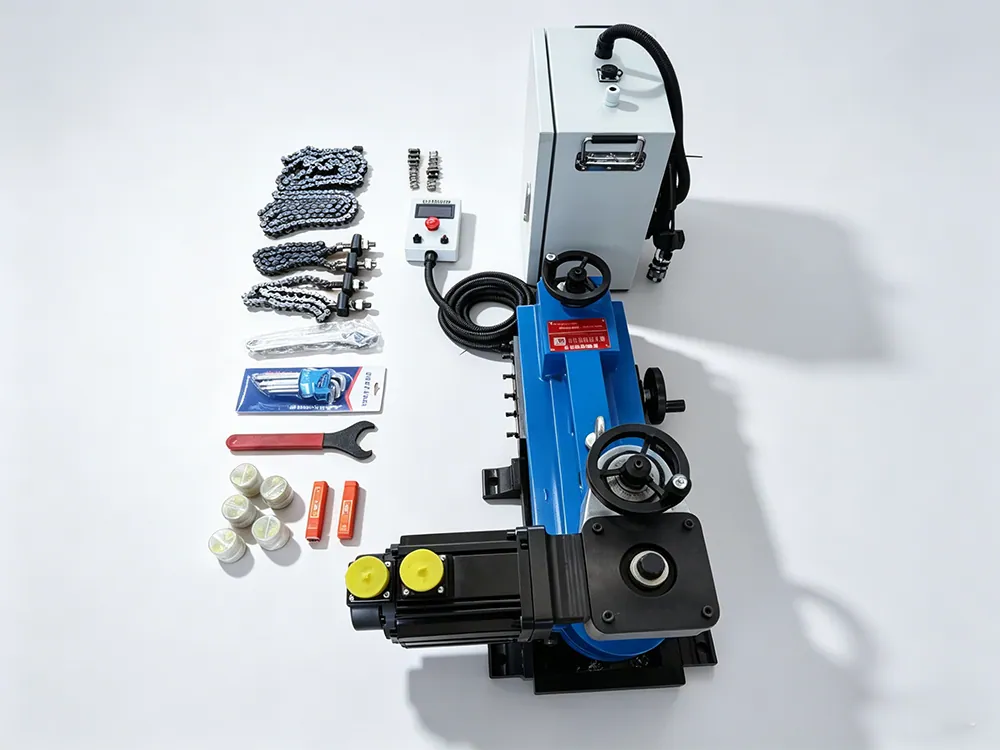

| Корпус на раме, которую обтягивают цепями прямо на валу или трубе; серводвигатель на шпиндельной головке, комплект цепей с натяжителями, шкаф и пульт. | ||
Нужен другой размер или комплектация? Пришлите задачу — подберём исполнение. | ||
Какие задачи решает
Разбитый шпоночный паз на крупном валу или усиление сварного шва на трубе, которое нужно снять заподлицо, — работа для фрезы, а деталь в цех не отвезти. Шпоночно-фрезерный станок ШФС крепят цепями прямо на вал или трубу и фрезеруют вдоль оси: паз под шпонку или валик шва.
Фрезерование шпоночного паза на валу без снятия вала.
Восстановление шпоночного паза на валу с разбитыми стенками.
Снятие усиления продольного сварного шва на трубах и обечайках заподлицо с основным металлом.
Зачистка сварного шва от шлака.
Почему выбирают ШФС
Встаёт на круглую деталь без приспособлений
Станок обтягивают цепями с натяжителями прямо на валу или трубе — без сварки упоров.
Два станка в одном
Шпоночный паз и снятие усиления шва — один комплект и одно обучение персонала.
Ровно вдоль оси
Корпус со шпинделем идёт по направляющим основания, поперечное положение и глубину задают маховиками.
Управление на расстоянии от фрезы

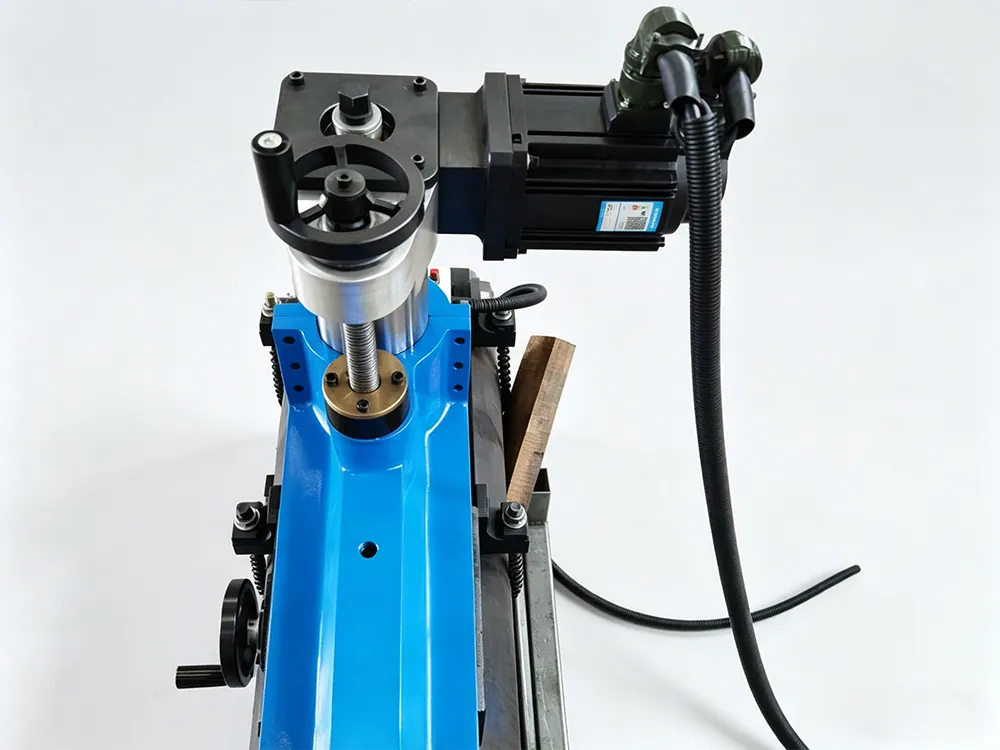

Шпиндель вращает серводвигатель, а режим оператор видит на выносном пульте с цифровой индикацией; на фото есть и шкаф управления, и аварийная кнопка.
Кому подойдёт
Ремонтным службам
пазы на валах приводов, которые долго и дорого демонтировать.
Трубным производствам и изготовителям металлоконструкций
снятие усиления шва перед контролем, окраской или установкой деталей.
Кому лучше другая модель
Паз вдоль вала до 450 мм с опубликованными данными — наш МФШС-24 на призматическом основании: фрезы до Ø16 мм, 220 В, гарантия 12 месяцев. Короткий паз на шейке или конце вала — ФШС-Т 300: ход обработки 100 мм.
Как выбрать исполнение
- Работа только на валах и трубах — ШФС-2: раму обтягивают цепями прямо на детали.
- Нужно крепление не только цепями — ШФС-1: корпус на салазках с поперечным маховиком, по фото его ставят и цепями на вал, и прихватами на плиту. Исполнение уточним по вашему узлу.
- Диаметр вала и длину паза проверим по чертежу и укажем ходы в КП.
Как проходит работа
- Станок ставят на вал или трубу и обтягивают цепями.
- Направляющие выставляют вдоль оси детали.
- Фрезу выводят на разметку паза или на шов, глубину задают маховиком.
- Фрезеруют с подачей вдоль оси и проверяют паз или поверхность шва.
Статьи по теме
Фрезерование на месте
Фрезерование шпоночного паза на месте: когда это выгоднее, чем снимать валСравнение с демонтажом, размеры пазов по ГОСТ 23360-78 и шпоночно-фрезерные станки, которые ставят прямо на валСтатья · 8 мин чтения
Валы, токарная обработка, сверление
Способы восстановления валов: ремонт, технология и что можно сделать на местеКак выбрать способ ремонта вала по виду износа и какие работы делают на месте, не вынимая вал из агрегатаСтатья · 8 мин чтения
Валы, токарная обработка, сверление
Проточка вала на месте: как проточить шейку без демонтажаКак проточить шейку, не вынимая вал: схемы установки станка, подготовка, порядок работ и приёмкаСтатья · 7 мин чтения
Вопросы и ответы
Какие характеристики у ШФС — диаметр вала, длина паза, размер фрезы?
Характеристики и комплектацию подберём под вашу задачу и пришлём в КП. Ходы ШФС считаем по чертежу вала с размерами паза, а для шва — по диаметру трубы и фото.
Можно ли прорезать шпоночный паз, не снимая вал с агрегата?
Да. Станок крепят цепями прямо на вал и фрезеруют паз на месте.
Что значит «снятие усиления шва»?
Это удаление выпуклой части сварного шва до уровня основного металла. Шов становится вровень с поверхностью — под контроль, окраску или посадку ответной детали.
Чем ШФС отличается от МФШС-24?
МФШС-24 — наш станок с известными ходами 450 × 70 × 50 мм и гарантией 12 месяцев, ставится на вал через призматическое основание. ШФС крепится цепями и дополнительно снимает усиление шва; его ходы подбираем под задачу.
Какая гарантия?
Условия гарантии — в коммерческом предложении. Установке на цепи и выверке вдоль оси обучим ваш персонал, а если паз или шов окажутся нестандартными, режим подскажет инженер в мессенджере.
Подберём станок под ваш вал или шов
Пришлите диаметр вала и размеры паза или диаметр трубы и фото шва — подберём исполнение и пришлём КП с ценой и сроком поставки.
