Станок для выпрессовки пальцев и запрессовки втулок ВПВ — гидравлика прямо на технике
Гидравлическая выпрессовка пальцев и запрессовка втулок на технике: ручной насос или электрогидростанция
1 / 6
Исполнения
Выберите строку — кнопка «КП» запросит предложение на это исполнение.
| Исполнение | Чем отличается (по названию и фото) | Действие |
|---|---|---|

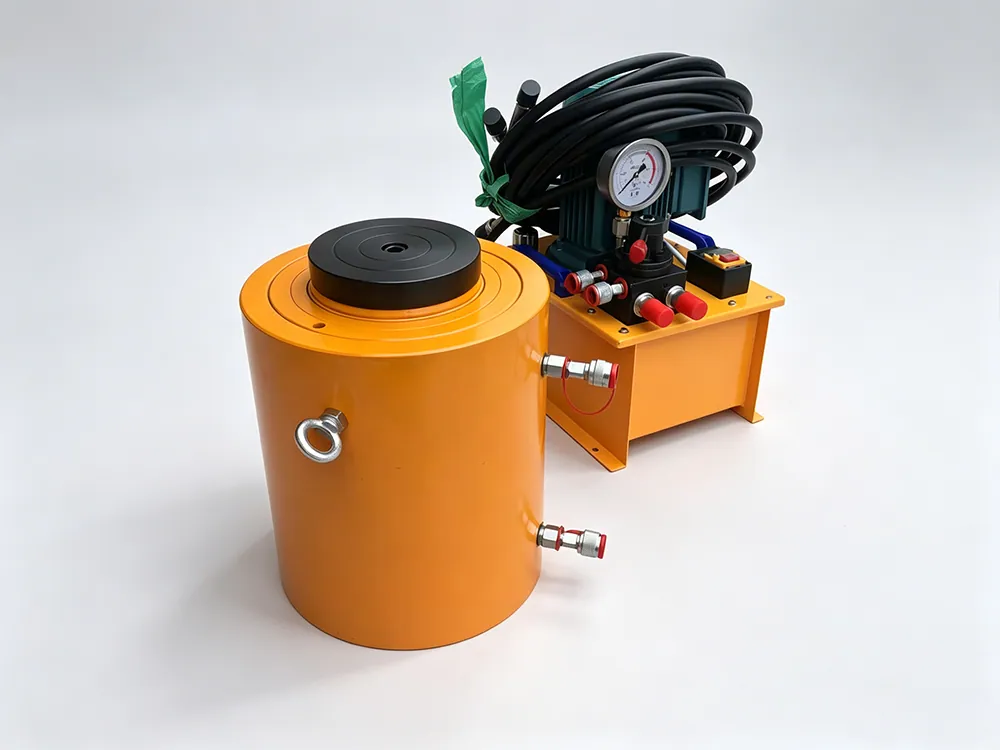

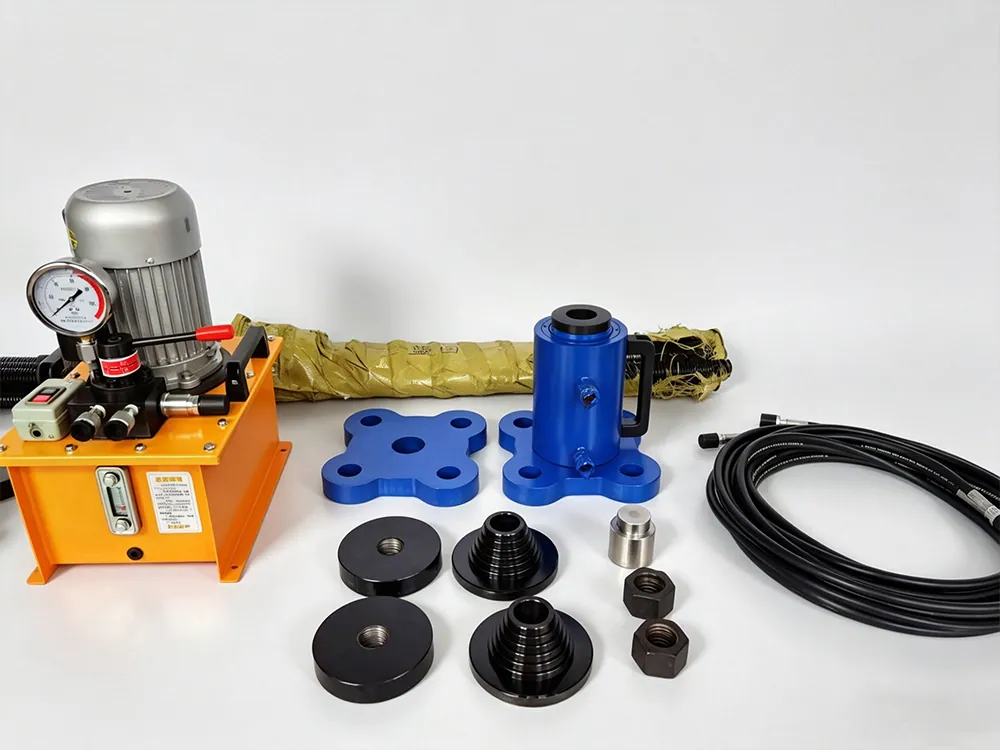

| Электрогидростанция с электродвигателем, баком, распределителем и манометром; полый гидроцилиндр; рама на трёх силовых шпильках и центральная тяга; ступенчатые конусные оправки и упоры; рукава с быстроразъёмами | ||

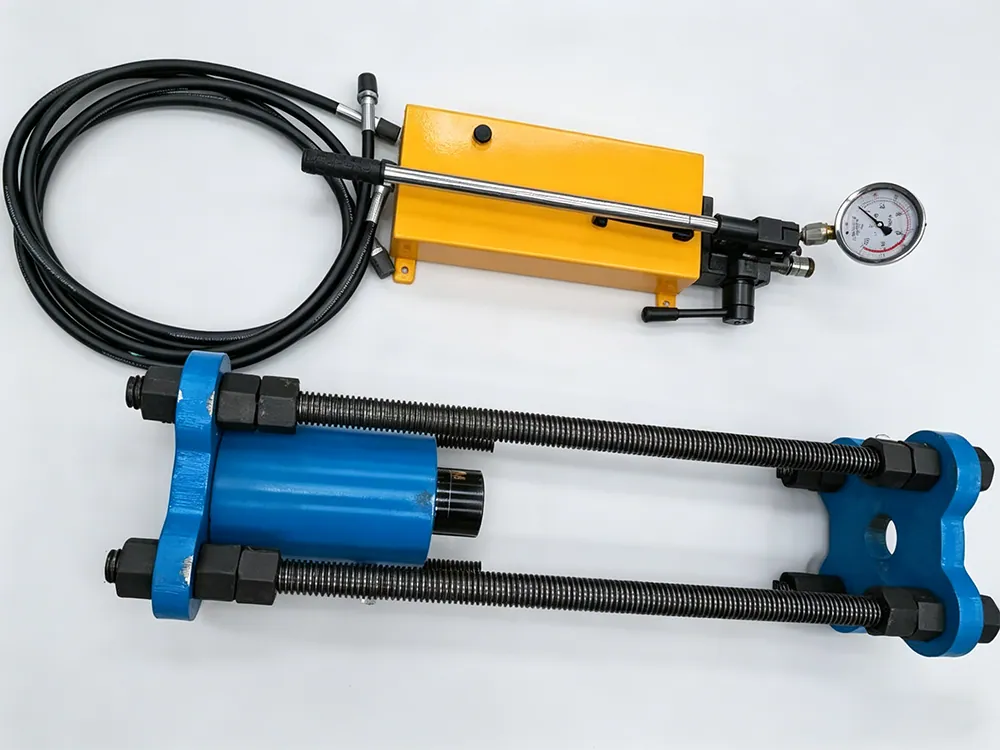

| Ручной гидронасос с манометром или электрогидростанция; рама на двух шпильках или центральная тяга; ряд гидроцилиндров разного размера | ||
Нужен другой размер или комплектация? Пришлите задачу — подберём исполнение. | ||
Какие задачи решает
Прикипевший палец в шарнире стрелы кувалдой не выбить без риска разбить проушину, а резать и греть — значит добавить работы по её восстановлению. Станок ВПВ работает как гидравлический пресс для выпрессовки пальцев: полый цилиндр упирается в проушину через раму на силовых шпильках и выдавливает палец плавно, без ударов. Тем же комплектом новую втулку запрессовывают на место.
Выпрессовка пальцев экскаватора и погрузчика — из стрелы, рукояти и ковша.
Запрессовка и выпрессовка втулок — до и после расточки или наплавки.
Шарниры кранов и навесного оборудования.
Почему выбирают ВПВ
Без ударов и нагрева
Палец выходит под давлением гидроцилиндра — проушина не получает ударной нагрузки.
Схема под доступ к шарниру

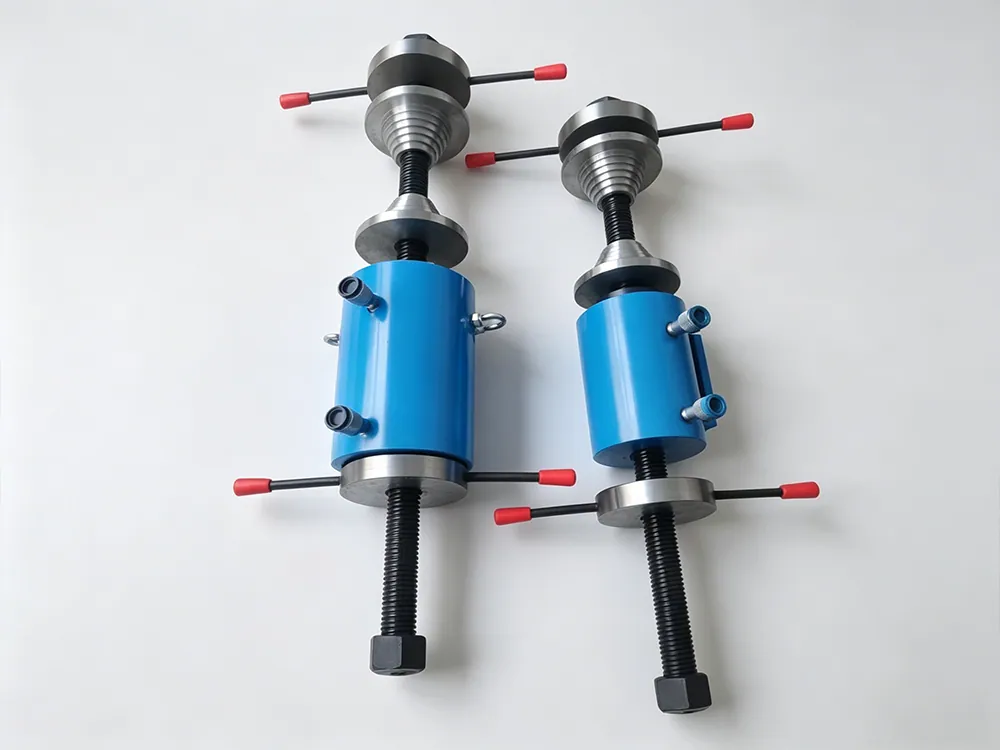

Полый цилиндр ставится на центральную тягу или в раму на силовых шпильках, а ступенчатые конусные оправки центрируют усилие по оси пальца.
Ручной насос или станция
ВПВ-2 работает от ручного гидронасоса — на выезде без сети; электрогидростанция избавляет от ручной накачки.
Пресс и расточной станок — одним КП
Цилиндр и оснастку подберём по модели техники, а для разбитого отверстия — расточной МРС или комплекс КРН нашей собственной линейки. Персонал обучим при поставке. Условия гарантии — в коммерческом предложении.
Кому подойдёт
Сервисам спецтехники и выездным мастерам
замена пальцев и втулок у заказчика.
Мастерам расточки и наплавки
снять палец до расточки и поставить втулку после.
Кому лучше другая модель
Комбинированный комплект в ящике для выездной бригады — ВПВ-К. Пальцы гусеничной цепи — РСГ.
Как выбрать исполнение
- Частая работа на базе — ВПВ-1 с электрогидростанцией.
- Выезды без электропитания — ВПВ-2 с ручным насосом.
Как проходит работа
- Собираете раму: упор — с одной стороны проушины, цилиндр — с другой.
- Центруете толкатель конусной оправкой и стягиваете раму шпильками.
- Выдавливаете палец, следя за манометром.
- Выпрессовываете изношенную втулку и при необходимости растачиваете отверстие.
- Тем же комплектом запрессовываете новую втулку.
Статьи по теме
Турбины, ЖД, двигатели, спецтехника
Запрессовка втулок и выпрессовка пальцев спецтехники: как делать без цехового прессаПалец не выбить, втулку не посадить ровно: способы без цехового пресса, оправка и порядок работ на техникеСтатья · 7 мин чтения
Турбины, ЖД, двигатели, спецтехника
Ремонт тележек на месте: расточка и наплавка тележек 18-522А без отправки в цех (СФПС-402/47)Наплавка и расточка конических поверхностей тележек 18-522А в депо: этапы, контроль, оборудованиеСтатья · 7 мин чтения
Турбины, ЖД, двигатели, спецтехника
Ремонт энергетического оборудования на ТЭС и ГРЭС: какие работы делают без демонтажаПолумуфты, фланцы, арматура, клапаны и уплотнения турбин: что ремонтируют на станции без демонтажа и чемОбзор отрасли · 9 мин чтения
Вопросы и ответы
Какое усилие развивает станок?
Характеристики и комплектацию подберём под вашу задачу и пришлём в КП: от исполнения и диаметра ваших пальцев зависят усилие, ход и размеры цилиндра.
Нужна ли электросеть?
Для ВПВ-2 с ручным насосом — нет. Электрогидростанции нужно питание от сети или генератора, требования укажем в КП.
Подойдёт ли станок к нашей технике?
Пришлите модель техники, диаметр и длину пальцев или фото шарнира — подберём цилиндр и оснастку.
Что делать, если после выпрессовки отверстие разбито?
Восстановить расточкой, а если металла не хватает — наплавкой и чистовой расточкой: станком МРС или комплексом КРН прямо на технике. Новую втулку потом ставят тем же ВПВ.
Кто покажет, как собирать схему на шарнире?
При поставке соберём схему вместе с вашими специалистами, покажем работу с насосом и станцией и контроль давления по манометру. Потом консультируем в мессенджерах. Условия гарантии — в коммерческом предложении.
Подберём станок под ваши пальцы и втулки
Напишите модель техники, диаметр пальцев и где идёт ремонт, или пришлите фото шарнира — подберём исполнение и пришлём КП с ценой и сроком поставки.
