Штихмасы для расточных станков — Ø50–235 и Ø50–400 мм
Замер диаметра Ø50–235 или Ø50–400 мм прямо на борштанге — без снятия и повторной выверки
1 / 2
Собственное производство
Исполнения
Выберите строку — кнопка «КП» запросит предложение на это исполнение.
| Исполнение | Диапазон замера | Диаметр штихмаса | Материал | Действие |
|---|---|---|---|---|
| 50–235 мм | 10 мм | латунь | ||
| 50–400 мм | 10 мм | латунь | ||
Нужен другой размер или комплектация? Пришлите задачу — подберём исполнение или доработаем станок под ТЗ. | ||||
Для чего нужен
Снять борштангу, чтобы замерить отверстие, — значит потом заново выставлять ось и терять время. Штихмас вставляется в отверстие борштанги и показывает диаметр прямо на станке, между проходами.
Контроль диаметра между черновым и чистовым проходами без снятия борштанги.
Выход в размер под новую втулку: замер штихмасом, настройка резца по КИП.
Контроль положения борштанги относительно стенок отверстия.
Особенности
Борштанга остаётся в опорах
Вылет подпружиненного штока показывает положение борштанги относительно стенки и диаметр отверстия.
Два диапазона под две линейки станков
Ø50–235 мм — для станков с расточкой до 200 мм, Ø50–400 мм — до 400 мм.
Встаёт в борштангу

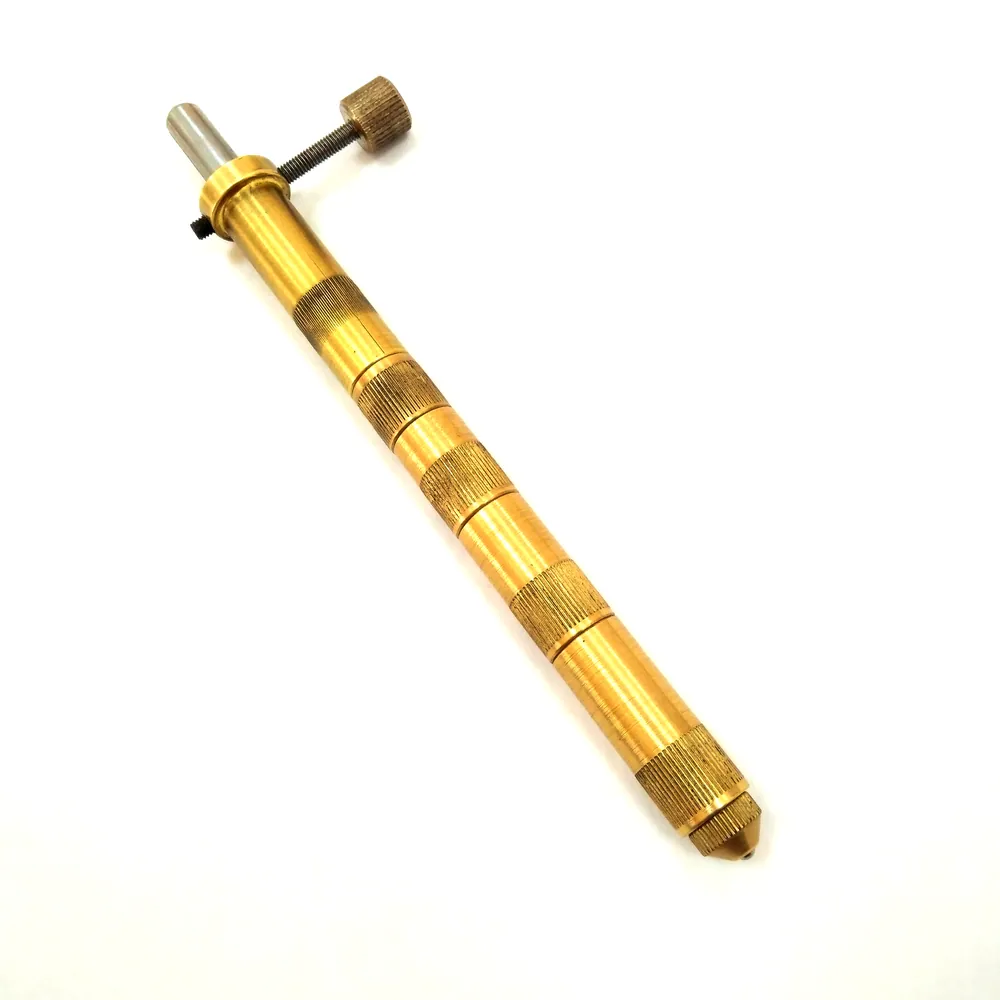

Корпус штихмаса — Ø10 мм из латуни. Если отверстие в борштанге больше, подберём втулку нужного размера.
С чем совместим
Ø50–235 мм — МРС 200Р, МРС 200А, КРН 200; Ø50–400 мм — МРС 400С, КРН 400С, КРН 400К. В паре с КИП 100, 200 и 300.
Похожие модели
Другие станки раздела «Измерительный инструмент для мобильной расточки: штихмасы, нутромеры, КИП».
КИП
Выставляет вылет резца по индикатору 0,01 мм прямо на борштанге Ø16–60 мм; три исполнения
Микрометрические нутромеры
Замер отверстий Ø25–100 мм с точностью около 0,01 мм: три исполнения по диапазону
Механические нутромеры
Нутромеры для отверстий Ø175–255 мм: четыре диапазона, центрирующий мостик, рычажный механизм
Индикатор часового типа
Контроль биения, формы и толщины деталей при расточке; работает на магнитной стойке
Статьи по теме
Оснастка, измерения, расходники
Нутромер индикаторный: как пользоваться и настроить для контроля расточкиНастройка нутромера по кольцу, чтение показаний, ГОСТ 868-82 и 10-88: что мерить после расточкиСтатья · 10 мин чтения
Расточка и наплавка
Как выбрать мобильный расточной станок: 7 параметров и типичные ошибки7 параметров выбора мобильного расточного станка и ошибки, из-за которых станок не тянет ваши отверстияКак выбрать · 10 мин чтения
Расточка и наплавка
Наплавка металла: что это, виды и способы — ручная, полуавтоматическая, автоматическаяЧто такое наплавка по ГОСТ, какие бывают виды и способы и чем станок лучше ручной работы на ремонте деталейСтатья · 11 мин чтения
Вопросы и ответы
Подойдёт ли штихмас к моей борштанге?
Диаметр штихмаса — 10 мм. Если отверстия в вашей борштанге больше, закажите вместе со штихмасом втулку нужного размера.
Чем мерить отверстия меньше 50 мм?
Микрометрическим нутромером Ø25–50 мм — например, после расточки комплектом от 30 мм.
Как работает штихмас?
Штихмас вставляется в отверстие борштанги, подпружиненный шток выдвигается до стенки отверстия. По вылету штока вы видите положение борштанги относительно стенки и диаметр отверстия.
Подберём штихмас под диапазон станка
Напишите модель станка и диаметры отверстий — подскажем штихмас, при необходимости втулку, и пришлём КП с ценой и сроком.
