Портальный обрабатывающий центр с подвижным порталом ПОЦ-П: портал 4200–7000 мм, стол до 20 м
Подвижный портал над неподвижным столом: портал 4200–7000 мм, стол 10–20 м, нагрузка 10 т/м²
- Портал4200–7000 мм
- Стол3000–20 000 мм

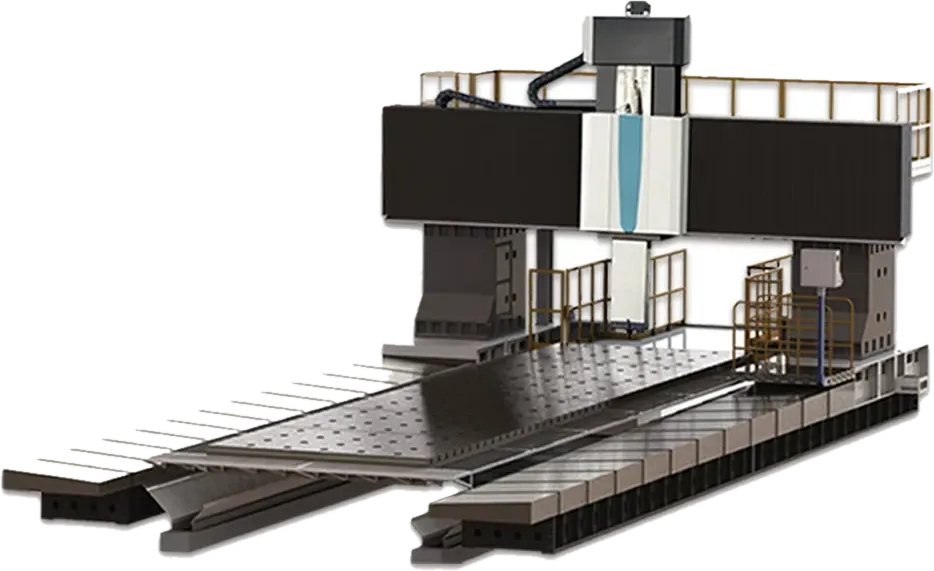

Фото одного из исполнений; комплектация — по КП
Исполнения
Выберите строку — кнопка «КП» запросит предложение на это исполнение.
| Исполнение | Портал, мм | Стол, мм | Ход Y / Z, мм | Шпиндель | ЧПУ | Действие |
|---|---|---|---|---|---|---|
| 4200 | 3000 × 10 000–20 000 | 4600 / 1250 или 1500 | ползун 450 × 450 мм, 4000 или 3500 об/мин, 770/910 Н·м | SIEMENS 828D / FANUC 0i-MF | ||
| 5000 | 4000 × 10 000–20 000 | 5400 / 1250 или 1500 | ползун 450 × 450 мм, 4000 или 3500 об/мин, 770/910 Н·м | SIEMENS 828D / FANUC 0i-MF | ||
| 6300 | 5000 × 10 000–20 000 | 6700 / 1500 или 2000 | ползун 500 × 500 мм, 3500 или 2500 об/мин, 30/36 кВт, 1050/1260 Н·м | SIEMENS ONE / FANUC 31i-MF | ||
| 7000 | 6000 × 10 000–20 000 | 7400 / 1500 или 2000 | ползун 500 × 500 мм, 3500 или 2500 об/мин, 30/36 кВт, 1050/1260 Н·м | SIEMENS ONE / FANUC 31i-MF | ||
Нужен другой размер или комплектация? Пришлите задачу — подберём исполнение. | ||||||
Во всех исполнениях — ход по X 10 800–20 800 мм, нагрузка на стол 10 т/м², Т-образные пазы 36 × 250 мм, конус BT50. Мощность шпинделя ПОЦ-П 4200 и ПОЦ-П 5000 — в КП.
Какие задачи решает
Станина или рама длиной до 20 м и массой в десятки тонн — неудобная деталь для станка с подвижным столом: под ход стола нужен участок больше чем вдвое длиннее детали, а на каждом проходе приходится разгонять и тормозить всю эту массу. В портальном обрабатывающем центре ПОЦ-П деталь лежит на неподвижном столе, а портал ходит над ней на двух парах серводвигателей: ход по X — от 10 800 до 20 800 мм, ширина портала — 4200, 5000, 6300 или 7000 мм. Длину стола выбирают от 10 до 20 м с шагом 2 м, нагрузка — 10 т на квадратный метр.
- Фрезерование и растачивание крупных тяжёлых деталей длиной до 20 м.
- Корпусные детали и рамы для турбостроения и электроэнергетики.
- Детали горного, металлургического и нефтехимического оборудования.
- Крупные узлы для судостроения и строительно-дорожной техники.
- Детали оборудования для переработки пластмасс и целлюлозно-бумажной промышленности.
Почему выбирают ПОЦ-П
Портал не перекашивает на длинном ходу
С каждой стороны — по две шестерни на рейке с электронной выборкой люфта и по два серводвигателя: стойки идут синхронно по всей длине стола.
Запас момента для тяжёлого резания
Привод шпинделя — прямое соединение плюс двухступенчатый редуктор, конус BT50. У ПОЦ-П 4200 и ПОЦ-П 5000 — 770/910 Н·м; у ПОЦ-П 6300 и ПОЦ-П 7000 — 1050/1260 Н·м при 30/36 кВт, а в усиленном исполнении 44/54 кВт — 1825/2242 Н·м.
Жёсткость на большом вылете
Ползун сечением до 500 × 500 мм ведут два серводвигателя, ход по Z — до 2000 мм.
Станок короче, чем с подвижным столом
Он длиннее стола всего на 7 м: при столе 20 м длина станка — 27 м. Инженер сверит габарит станка с пролётом цеха, а после поставки мы обучим операторов и наладчиков.
Кому подойдёт
Тяжёлому, горному и металлургическому машиностроению
станины и рамы, которые неудобно перемещать вместе со столом.
Турбостроению и энергетике
крупные корпусные детали.
Судостроению и производителям строительно-дорожной техники
длинные детали до 20 м.
Кому лучше другая модель
Нужны два портала над одним столом — ПОЦ-2П. Портал шире 7000 мм, подъёмная поперечина или шпиндель 110/135 кВт — ПОЦ-Т. Если детали укладываются в 16 м и 80 т, посмотрите ПОЦ, где под порталом движется стол.
Как выбрать исполнение
- Ширина детали → портал 4200, 5000, 6300 или 7000 мм; ширина стола — 3000, 4000, 5000 или 6000 мм, ход по Y — от 4600 до 7400 мм.
- Длина детали → стол 10 000–20 000 мм с шагом 2000 мм; ход по X на 800 мм больше длины стола.
- Высота обработки → ход по Z 1250 или 1500 мм у ПОЦ-П 4200 и ПОЦ-П 5000, 1500 или 2000 мм у ПОЦ-П 6300 и ПОЦ-П 7000.
- Режимы → 4000 или 3500 об/мин на порталах 4200 и 5000 мм, 3500 или 2500 об/мин — на 6300 и 7000 мм.
- ЧПУ → на порталах 4200 и 5000 мм — SIEMENS 828D или FANUC 0i-MF, на 6300 и 7000 мм — SIEMENS ONE или FANUC 31i-MF. Магазин инструментов (24–60 гнёзд) — по заказу.
Как проходит работа
- Вы описываете детали в форме или инженеру в мессенджер: габариты, масса, материал, какие поверхности обрабатываются.
- Мы выбираем ширину портала и длину стола, ход по Z, систему ЧПУ и объём магазина.
- Вы получаете КП с ценой, комплектацией и сроком; там же — порядок поставки и ввода в работу.
- Станок поставляем, операторов и наладчиков обучаем.
Похожие модели
Другие станки раздела «Портальные обрабатывающие центры и продольно-фрезерные станки с ЧПУ».
ПОЦ
38 исполнений с неподвижной поперечиной: портал 1600–5000 мм, стол до 16 м, ЧПУ SIEMENS или FANUC
ПОЦ-В
Подъёмная поперечина: до 2750 мм от шпинделя до стола, стол до 3000 × 8000 мм, точность 0,035 мм
ПОЦ-2П
Два подвижных портала над одним столом: портал 4200–6300 мм, стол 10–20 м, опция поворотной головки A/C
ПОЦ-Т
Подвижные портал и поперечина: портал 4200–10000 мм, стол до 8000 × 20000 мм, шпиндель до 110/135 кВт
Статьи по теме
Промышленные станки
Круглошлифовальный станок: устройство, виды и как выбратьУстройство круглошлифовального станка, виды шлифования, точность и порядок выбора станка под вал или отверстиеСтатья · 8 мин чтения
Промышленные станки
Обрабатывающий центр: что это, виды, устройство и как выбратьЧем обрабатывающий центр отличается от станка с ЧПУ, какие бывают типы и как выбрать центр под корпусную детальСтатья · 9 мин чтения
Промышленные станки
Устройство токарного станка с ЧПУ: узлы, типы, точность и как выбратьИз чего состоит токарный станок с ЧПУ, какие бывают типы, от чего зависит точность и как выбрать станок под детальСтатья · 8 мин чтения
Вопросы и ответы
Чем подвижный портал лучше подвижного стола?
Когда деталь весит десятки тонн, двигать её вместе со столом невыгодно. У ПОЦ-П стол неподвижен, по X перемещается портал, а длину стола можно выбрать до 20 м.
Какой длины бывает стол?
От 10 000 до 20 000 мм с шагом 2000 мм. Длина станка при этом — от 17 000 до 27 000 мм, её стоит сразу сверить с пролётом цеха.
Какую точность обеспечивает ПОЦ-П?
Нормы точности для вашей ширины портала и длины стола пришлём с техническим описанием.
Что подготовить в цехе?
Суммарная мощность питания — 100 кВА у ПОЦ-П 4200 и ПОЦ-П 5000, 120 кВА у ПОЦ-П 6300 и ПОЦ-П 7000. Ширина станка — от 8000 до 11 500 мм, высота — 6800 или 7500 мм. Требования к фундаменту уточним при подготовке КП.
Какая гарантия?
Условия гарантии — в коммерческом предложении. Там же — срок поставки для выбранной длины стола.
Подберём ПОЦ-П под длину и массу ваших деталей
Напишите длину, ширину и массу самой крупной детали и что на ней нужно обработать — подберём портал, стол и систему ЧПУ и пришлём КП с ценой и сроком поставки.
