Тяжёлый портальный обрабатывающий центр ПОЦ-Т: портал 4200–10000 мм, стол до 20 м
Подвижные портал и поперечина: портал 4200–10000 мм, стол до 8000 × 20000 мм, шпиндель до 110/135 кВт
- Портал4200–10 000 мм
- Стол3000–20 000 мм

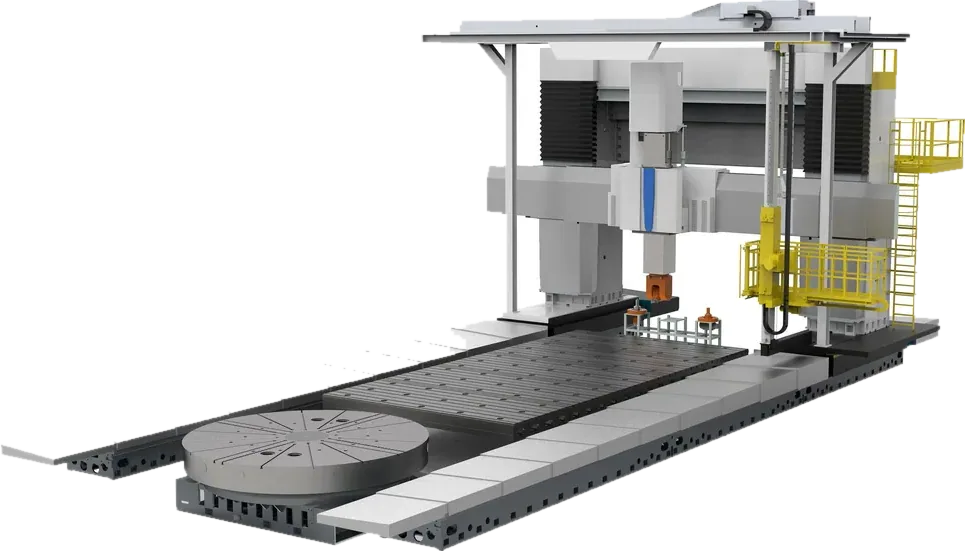

Фото одного из исполнений; комплектация — по КП
Исполнения
Выберите строку — кнопка «КП» запросит предложение на это исполнение.
| Исполнение | Портал, мм | Стол, мм | Ход Y / Z, мм | Подъём поперечины, мм | Шпиндель | Действие |
|---|---|---|---|---|---|---|
| 4200 | 3000 × 10 000–20 000 | 5000 / 1250 или 1500 | 2250 или 3250 | 44/54 кВт, 3650/4484 Н·м, BT50, 2500 или 2000 об/мин | ||
| 5000 | 4000 × 10 000–20 000 | 5800 / 1250 или 1500 | 2250 или 3250 | 44/54 кВт, 3650/4484 Н·м, BT50, 2500 или 2000 об/мин | ||
| 6300 | 5000 × 10 000–20 000 | 7100 / 1500 или 2000 | 4000 | 58/74 кВт, 5817/7417 Н·м, BT60, 2000 или 1500 об/мин | ||
| 7000 | 6000 × 10 000–20 000 | 7800 / 2000 или 2500 | в КП | 110/135 кВт | ||
| 9000 | 7000 × 10 000–20 000 | 9500 / 2000 или 2500 | в КП | 110/135 кВт | ||
| 10 000 | 8000 × 10 000–20 000 | 10 500 / 2000 или 2500 | в КП | 110/135 кВт | ||
Нужен другой размер или комплектация? Пришлите задачу — подберём исполнение. | ||||||
ЧПУ — SIEMENS ONE или FANUC 31i-MF; длина стола у каждого исполнения — от 10 000 до 20 000 мм с шагом 2000 мм.
Какие задачи решает
Крупная пресс-форма, судовая деталь или силовая конструкция летательного аппарата бывают большими сразу во всех трёх измерениях: на обычный портальный станок они не помещаются, и их приходится обрабатывать с перестановками или отдавать на сторону. Тяжёлый портальный обрабатывающий центр ПОЦ-Т перекрывает их целиком: портал шириной до 10 000 мм ходит над столом длиной до 20 м, поперечина поднимается, а ползун у старших исполнений выдвигается по Z на 2000 или 2500 мм. Мощность шпинделя — от 44/54 до 110/135 кВт.
- Фрезерование, растачивание и сверление крупных и средних сложных деталей.
- Крупные пресс-формы и детали для автомобилестроения.
- Детали для судостроения шириной до 8 м и длиной до 20 м.
- Сложные конструкции авиакосмической техники.
- Высокие детали — с подъёмной поперечиной.
Почему выбирают ПОЦ-Т
Самая большая рабочая зона в разделе
Портал от 4200 до 10 000 мм, ход по Y — до 10 500 мм, стол до 8000 × 20 000 мм; у ПОЦ-Т 4200–6300 нагрузка на стол — 15 т/м².
Мощность под тяжёлое резание
44/54 кВт и 3650/4484 Н·м у ПОЦ-Т 4200 и ПОЦ-Т 5000; 58/74 кВт, 5817/7417 Н·м и конус BT60 у ПОЦ-Т 6300; 110/135 кВт у ПОЦ-Т 7000, ПОЦ-Т 9000 и ПОЦ-Т 10000.
Инструмент достаёт до глубоких полостей
Ползун 500 × 500 или 610 × 610 мм выдвигается по Z до 2500 мм, а поперечина у ПОЦ-Т 6300 поднимается на 4000 мм.
Лёгкий ход по длине и жёсткость в резании
Продольно портал идёт по линейным направляющим качения большого типоразмера, поперечные направляющие — скольжения с разгрузочным устройством, подъём поперечины — по охватывающим направляющим. Крупные базовые детали усилены рёбрами жёсткости.
ЧПУ старшего класса
SIEMENS ONE или FANUC 31i-MF; магазин на 24–60 инструментов — опция.
Станок под ваш цех
Инженер ещё до КП сверит габарит, массу и питание исполнения с вашим цехом — фундамент и подвод питания готовят заранее, а не после поставки.
Кому подойдёт
Авиакосмическим предприятиям
крупные сложные детали.
Производителям крупных пресс-форм и автомобилестроению
объёмная обработка больших деталей.
Судостроительным заводам
детали, которые не помещаются на обычный портальный станок.
Кому лучше другая модель
Хватает портала до 7000 мм, а подъём поперечины не нужен — ПОЦ-П. Нужны два шпинделя на одной станине — ПОЦ-2П. Деталь до 16 м и до 80 т на подвижном столе — ПОЦ.
Как выбрать исполнение
- Ширина детали → портал от 4200 до 10 000 мм, стол шириной от 3000 до 8000 мм.
- Длина детали → шесть длин стола от 10 до 20 м; ход портала по X на 800 мм длиннее стола.
- Высота → у ПОЦ-Т 4200 и ПОЦ-Т 5000 ход по Z — 1250 или 1500 мм, 1500 или 2000 мм у ПОЦ-Т 6300, 2000 или 2500 мм у старших исполнений. Поперечина поднимается на 2250 или 3250 мм у ПОЦ-Т 4200 и ПОЦ-Т 5000 и на 4000 мм у ПОЦ-Т 6300.
- Мощность и конус → BT50 и 44/54 кВт, BT60 и 58/74 кВт или 110/135 кВт на порталах от 7000 мм.
- По ПОЦ-Т 7000, ПОЦ-Т 9000 и ПОЦ-Т 10000 частоту, момент и конус шпинделя подтвердим в КП.
Как проходит работа
- Изучаем чертежи самых крупных деталей: поверхности, допуски, инструмент.
- Подбираем портал, стол, ход по Z и подъём поперечины, мощность шпинделя, магазин и систему ЧПУ.
- Готовим КП: цена, комплектация, срок и этапы поставки.
- Станок поставляем, персонал учим работать на нём.
Похожие модели
Другие станки раздела «Портальные обрабатывающие центры и продольно-фрезерные станки с ЧПУ».
ПОЦ
38 исполнений с неподвижной поперечиной: портал 1600–5000 мм, стол до 16 м, ЧПУ SIEMENS или FANUC
ПОЦ-В
Подъёмная поперечина: до 2750 мм от шпинделя до стола, стол до 3000 × 8000 мм, точность 0,035 мм
ПОЦ-П
Подвижный портал над неподвижным столом: портал 4200–7000 мм, стол 10–20 м, нагрузка 10 т/м²
ПОЦ-2П
Два подвижных портала над одним столом: портал 4200–6300 мм, стол 10–20 м, опция поворотной головки A/C
Статьи по теме
Промышленные станки
Круглошлифовальный станок: устройство, виды и как выбратьУстройство круглошлифовального станка, виды шлифования, точность и порядок выбора станка под вал или отверстиеСтатья · 8 мин чтения
Промышленные станки
Обрабатывающий центр: что это, виды, устройство и как выбратьЧем обрабатывающий центр отличается от станка с ЧПУ, какие бывают типы и как выбрать центр под корпусную детальСтатья · 9 мин чтения
Промышленные станки
Устройство токарного станка с ЧПУ: узлы, типы, точность и как выбратьИз чего состоит токарный станок с ЧПУ, какие бывают типы, от чего зависит точность и как выбрать станок под детальСтатья · 8 мин чтения
Вопросы и ответы
Чем ПОЦ-Т отличается от ПОЦ-П?
У ПОЦ-Т подвижны и портал, и поперечина, ширина портала — до 10 000 мм, мощность шпинделя — до 110/135 кВт. У ПОЦ-П поперечина неподвижна, а портал — до 7000 мм.
Какой фундамент и питание нужны?
Масса ПОЦ-Т 4200–6300 с крепёжной платформой — 155–290 т, суммарная мощность питания — 120 или 140 кВА. Габариты — длина от 18 000 до 28 000 мм, высота от 8800 до 12 000 мм. Требования к фундаменту уточним при подготовке КП.
Какую точность обеспечивает ПОЦ-Т?
Паспортные нормы для выбранного портала и стола пришлём вместе с КП.
Можно ли обрабатывать высокие детали?
Да. Поперечина поднимается, а ползун выдвигается по Z до 2500 мм, поэтому высокие детали обрабатываются без перестановки на другой станок.
Какая гарантия?
Условия гарантии — в коммерческом предложении. Для станка такого масштаба там же распишем этапы поставки и ввода в эксплуатацию.
Подберём ПОЦ-Т под ваши самые крупные детали
Пришлите габариты, массу и чертёж самой большой детали — подберём портал, стол и мощность шпинделя и пришлём КП с ценой и сроком поставки.
