Гидравлический переносной сверлильный станок ГСС — сверление отверстий до Ø125 мм
Гидравлическое сверление до Ø125 мм с ходом 365 мм: крепление магнитом, прижимами или цепью
1 / 3
Исполнения
Выберите строку — кнопка «КП» запросит предложение на это исполнение.
| Исполнение | Наибольший Ø отверстия, мм | Вертикальный ход, мм | Конус шпинделя | Подача | Автоподача, мм/мин | Действие |
|---|---|---|---|---|---|---|
| 100 (спиральным сверлом) | 365 | MT5 | ручная или автоматическая | 0–50 | ||
| 125 | 365 | MT5 | ручная или автоматическая | 0–50 | ||
Нужен другой размер или комплектация? Пришлите задачу — подберём исполнение. | ||||||
Какие задачи решает

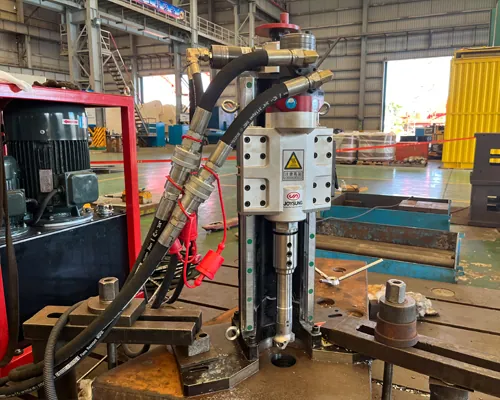

Крупные и глубокие болтовые отверстия во фланце башни или в посадочном месте опорно-поворотного устройства крана приходится сверлить там, где стоит конструкция: в стационарный станок её не поставить. Переносной сверлильный станок ГСС крепится прямо на деталь — магнитом, прижимами, цепью или приваркой — и сверлит отверстия до Ø125 мм с вертикальным ходом подачи 365 мм. Вращение и подачу обеспечивает одна гидростанция.
- Сверление болтовых отверстий во фланцах башен ветроустановок.
- Отверстия во фланцах крепления лопастей ветроустановок.
- Посадочные места опорно-поворотных устройств кранов и поворотных платформ.
- Отверстия во фланцевых опорах и монтажных основаниях.
- Сверление спиральными и кольцевыми (корончатыми) свёрлами.
Почему выбирают ГСС
Крупный крепёж — одним станком
ГСС 50 сверлит отверстия до Ø125 мм, ГСС 40 — спиральным сверлом до Ø100 мм: под болты фланцев башен и опорно-поворотных устройств второй станок не нужен.
Глубокие отверстия без перестановки
Вертикальный ход подачи — 365 мм: станок рассчитан именно на болтовые отверстия большого диаметра и большой глубины.
Крепление по ситуации

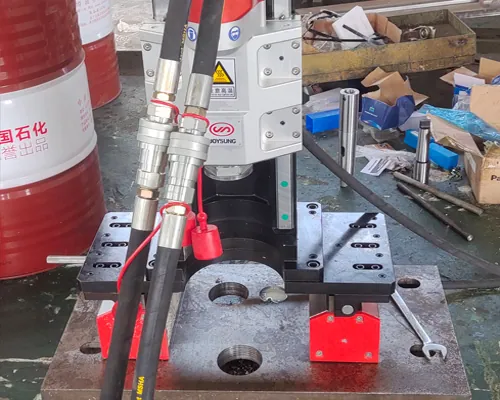

Магнитное основание, прижимные планки, приварка или цепь — станок встаёт на конструкции разной формы.
Одна станция на всё
Встроенная гидростанция с двумя выходами приводит и вращение шпинделя, и подачу: меньше оборудования на площадке, проще управление.
Оператор не держит подачу весь проход
Автоподача — 0–50 мм/мин, а когда нужно вести сверло самому, подачу переводят на ручную. Конус шпинделя Морзе 5 (MT5) — под стандартные свёрла.
Крепление подберём по фото
Пришлите фото конструкции и размеры отверстий — подскажем исполнение, свёрла и способ крепления до покупки. Персонал обучим.
Кому подойдёт
Ветроэнергетике
фланцы башен и лопастей при монтаже и ремонте.
Краностроению и ремонту кранов
посадочные места опорно-поворотных устройств.
Судостроению и металлоконструкциям
отверстия в крупных деталях, которые не поставить на станок.
Кому лучше другая модель
Удалить обломанную шпильку или восстановить резьбу — ПФС-ЧПУ. Расточить отверстие в точный размер под втулку — мобильные расточные станки.
Как выбрать исполнение
- ГСС 40 — спиральным сверлом до Ø100 мм.
- ГСС 50 — отверстия до Ø125 мм.
- Общее: вертикальный ход 365 мм, конус MT5, ручная или автоматическая подача 0–50 мм/мин, гидропривод от станции с двумя выходами.
Как проходит работа
- Размечают отверстие и выбирают способ крепления — магнит, прижимы, цепь или приварка.
- Закрепляют станок и выставляют шпиндель по разметке.
- Устанавливают сверло с конусом MT5 или кольцевое сверло.
- Сверлят с автоподачей до 50 мм/мин или вручную.
- Проверяют отверстие и переставляют станок на следующее.
Статьи по теме
Валы, токарная обработка, сверление
Магнитный сверлильный станок: какой лучше и как выбрать по мощности, магниту и диаметру сверленияКак выбрать магнитный сверлильный станок по диаметру, приводу и магниту — и что спросить у продавцаКак выбрать · 9 мин чтения
Валы, токарная обработка, сверление
Способы восстановления валов: ремонт, технология и что можно сделать на местеКак выбрать способ ремонта вала по виду износа и какие работы делают на месте, не вынимая вал из агрегатаСтатья · 8 мин чтения
Валы, токарная обработка, сверление
Проточка вала на месте: как проточить шейку без демонтажаКак проточить шейку, не вынимая вал: схемы установки станка, подготовка, порядок работ и приёмкаСтатья · 7 мин чтения
Вопросы и ответы
Какое наибольшее отверстие можно просверлить?
До Ø125 мм на ГСС 50. ГСС 40 сверлит спиральным сверлом до Ø100 мм.
Это магнитный сверлильный станок?
ГСС можно использовать как сверлильный станок на магнитном основании: магнит — один из способов крепления. Если он не подходит к детали, станок закрепляют прижимными планками, цепью или приваркой.
Какие свёрла можно использовать?
Спиральные и кольцевые (корончатые) свёрла. Конус шпинделя — Морзе 5.
Что нужно для питания?
Станок работает от гидростанции с двумя выходами. Требования к её питанию, массу и габариты комплекта укажем в КП. Условия гарантии — в коммерческом предложении.
Есть ли автоподача?
Да, 0–50 мм/мин. При необходимости подачу ведут вручную.
