Универсальный консольно-фрезерный станок УФС: стол от 230×1067 до 330×1500 мм
Поворотная головка на хоботе, стол 230–330 мм, 66–4540 об/мин; есть исполнения с горизонтальным шпинделем
- Стол230–1500 мм
- Конус шпинделя7–40
- Двигатель2,25–3,75 кВт

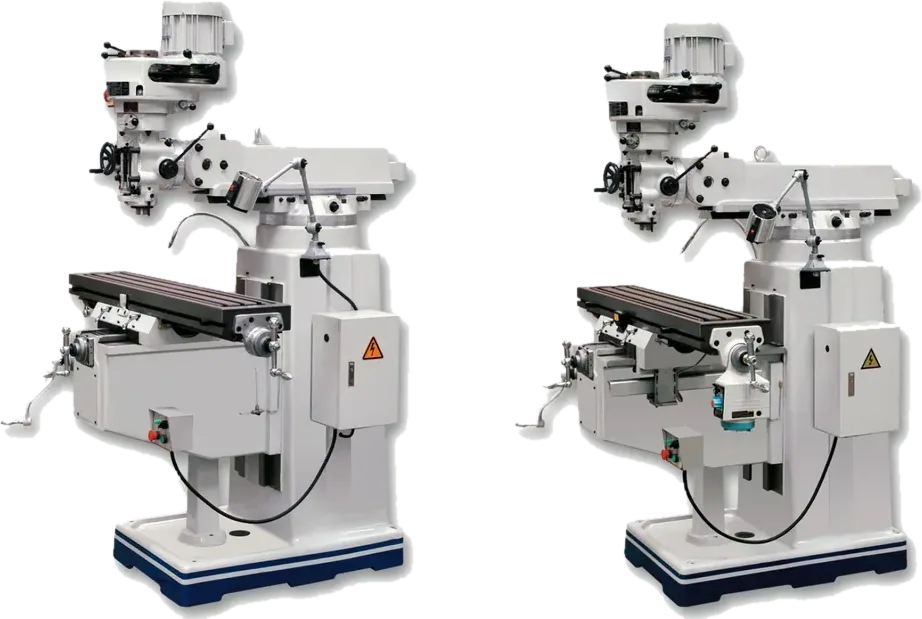

Фото одного из исполнений; комплектация — по КП
Исполнения
Выберите строку — кнопка «КП» запросит предложение на это исполнение.
| Исполнение | Стол, мм | Ходы X / Y / Z, мм | Конус шпинделя | Двигатель, кВт | Чем отличается | Действие |
|---|---|---|---|---|---|---|
| 230×1067 или 230×1246 | 650 или 850 / 305 / 350 | R8, по заказу ISO30 или ISO40 | 2,25 | Компактное исполнение: хобот 315 мм, до 350 мм от шпинделя до стола | ||
| 230×1067 или 230×1246 | 650 или 850 / 305 / 350 | R8, по заказу ISO30 или ISO40 | 2,25 | Стол, ходы и шпиндель — как у 230А; различия комплектации назовём в КП | ||
| 254×1270 или 254×1370 | 810 или 910 / 380 / 400 | R8, по заказу ISO30 или ISO40 | 2,25 | Хобот 470 мм, две длины стола на выбор | ||
| 254×1370 | 940 / 400 / 400 | R8, по заказу ISO30 или ISO40 | 2,25 | Поперечный ход 400 мм при двигателе 2,25 кВт | ||
| 254×1370 | 940 / 400 / 400 | ISO40 | 3,75 | Усиленный двигатель и конус ISO40 в стандарте | ||
| 305×1370 или 305×1500 | 870 или 1000 / 360 / 380 | ISO40 | 3,75 | Наибольший продольный ход — 1000 мм, электроподъём консоли | ||
| 330×1500 | 950 / 360 / 460 | ISO40 | 3,75 | Самый широкий стол, до 450 мм от шпинделя до стола, электроподъём консоли | ||
| 305×1370 | 900 / 400 / 400 | вертикальный R8, горизонтальный NT40 | горизонтальный шпиндель — 3 | Второй, горизонтальный шпиндель 45–1300 об/мин | ||
| 305×1370 | 900 / 400 / 400 | вертикальный NT40, горизонтальный NT40 (7:24) | 3,7 и 3 | Горизонтальный шпиндель 40–1300 об/мин, вертикальный — NT40 | ||
Нужен другой размер или комплектация? Пришлите задачу — подберём исполнение. | ||||||
Какие задачи решает
Корпус или кронштейн в ремонтном цехе обычно обрабатывают с нескольких сторон и под углом — на простом вертикальном станке это несколько перестановок детали. Универсальный консольно-фрезерный станок УФС поворачивает к детали саму головку: на 90° вправо и влево и на 45° вперёд и назад, а выдвижной хобот подводит шпиндель к нужному месту. Поставляем девять исполнений со столом от 230×1067 до 330×1500 мм, два из них — с горизонтальным шпинделем.
- Плоскости, уступы и пазы на корпусах, планках, фланцах и кронштейнах.
- Наклонные плоскости, фаски и пазы — поворотом головки, без угловых приспособлений.
- Сверление и растачивание: ход пиноли 127 мм, механическая подача 0,04, 0,08 или 0,15 мм/об.
- Детали ремонтного фонда в одном-двух экземплярах — без написания программы.
- Горизонтальное фрезерование дисковыми фрезами — на УФС 300Г5 и 300Г6.
Почему выбирают УФС
Меньше перестановок
Это широкоуниверсальный фрезерный станок: головка поворачивается и наклоняется, хобот выдвигается на 315–500 мм, а деталь остаётся в тисках — повторно выверять её не нужно.
Один станок — от мелкого сверла до торцевой фрезы
16-ступенчатая головка даёт 66–4540 об/мин при сети 50 Гц; по заказу — бесступенчатая на 60–4200 или 60–3600 об/мин.
Точность держится дольше
Стол закалён до HRC 45–55, как и направляющие X, Y и Z: меньше забоин от прихватов, медленнее износ.
Подходит ваша оснастка
Конус R8 (по заказу ISO30 или ISO40) или ISO40 в стандарте — можно работать оправками и патронами, которые уже есть в цехе.
Станок и оснастка — в одном КП
К УФС подобрана 41 принадлежность — от линеек с УЦИ до делительных и долбёжных головок: не придётся докупать оснастку по одной позиции.
Кому подойдёт
Ремонтным цехам заводов, энергетических и транспортных предприятий — фрезерный станок по металлу для деталей на замену изношенным.
Инструментальным участкам
оснастка и приспособления с наклонными плоскостями.
Производствам с мелкими сериями
простые операции уходят со станков с ЧПУ.
Кому лучше другая модель
Для работы по программе — вертикальные обрабатывающие центры ВОЦ.
Как выбрать исполнение
- Стол и ходы. Ширина стола 230 мм — УФС 230А и 230Б, 254 мм — УФС 250А, 250, 250Д, 305 мм — УФС 300, 300Г5, 300Г6, 330 мм — УФС 330. Продольный ход — 650–1000 мм.
- Высота детали: от торца шпинделя до стола — до 350, 400 или 450 мм.
- Конус и мощность. R8 и 2,25 кВт — УФС 230А, 230Б, 250А и 250; ISO40 и 3,75 кВт для крупных съёмов — УФС 250Д, 300 и 330, у 300 и 330 консоль поднимается электродвигателем.
- Горизонтальный шпиндель на 3 кВт — УФС 300Г5 (вертикальный R8) или 300Г6 (NT40).
Как проходит работа
- Присылаете чертёж или эскизы типовых деталей и перечень операций.
- Подбираем исполнение по столу и конусу, а к нему — УЦИ, тиски, делительную головку, подачи.
- В коммерческом предложении — цена, комплектация, срок поставки и порядок ввода станка в работу.
- Станок приходит вместе с выбранными принадлежностями.
- Фрезеровщиков обучаем; условия и сроки обучения — в КП.
Статьи по теме
Промышленные станки
Виды фрезерных станков по металлу: классификация и как выбратьКонсольные, широкоуниверсальные, вертикальные, портальные и ЧПУ-станки: чем отличаются и как выбрать под детальСтатья · 8 мин чтения
Промышленные станки
Круглошлифовальный станок: устройство, виды и как выбратьУстройство круглошлифовального станка, виды шлифования, точность и порядок выбора станка под вал или отверстиеСтатья · 8 мин чтения
Промышленные станки
Обрабатывающий центр: что это, виды, устройство и как выбратьЧем обрабатывающий центр отличается от станка с ЧПУ, какие бывают типы и как выбрать центр под корпусную детальСтатья · 9 мин чтения
Вопросы и ответы
Бывает ли УФС с ЧПУ?
Нет. УФС — универсальный фрезерный станок с ручным управлением, ЧПУ в этой серии нет. Для точного отсчёта координат ставят линейки с устройством цифровой индикации — под каждый размер стола есть свой комплект в принадлежностях ПФ. Для работы по программе подойдут вертикальные обрабатывающие центры ВОЦ.
Чем УФС 300Г5 и 300Г6 отличаются от остальных?
У них два шпинделя: вертикальная фрезерная головка и горизонтальный шпиндель на 3 кВт под дисковые фрезы на оправке. Это горизонтально-вертикальный фрезерный станок: паз дисковой фрезой и плоскость торцевой фрезой делают на одной машине. У 300Г5 вертикальный шпиндель — R8, у 300Г6 — NT40.
Какую точность обеспечивает станок?
Нормы точности выбранного исполнения укажем в КП и техническом описании. На сохранение точности работают закалённые до HRC 45–55 стол и направляющие по трём осям и износостойкое покрытие направляющих салазок.
Что входит в комплект, а что заказать отдельно?
В комплекте — 16-ступенчатая головка, тяга крепления инструмента, ручной смазочный насос, электрошкаф, инструмент с ящиком и лампа освещения. Отдельно заказывают линейки с УЦИ, тиски, механические подачи, делительную головку, поворотный стол, цанги и патроны — подберём их под исполнение.
Какая гарантия и кто научит работать на станке?
Условия гарантии — в коммерческом предложении. Обучение фрезеровщиков включим в КП вместе со сроками и условиями ввода станка в эксплуатацию.
Подберём исполнение УФС под ваши детали
Пришлите чертёж или габариты типовых деталей и перечень операций — подберём стол, конус шпинделя и принадлежности и пришлём КП с ценой и сроком поставки.
