Виды фрезерных станков по металлу: классификация и как выбрать

01Виды фрезерных станков по металлу: классификация

Фрезерные станки образуют шестую группу по системе ЭНИМС (как читать обозначения станков — в статье «Классификация металлорежущих станков»). Их делят по положению шпинделя, конструкции и степени автоматизации:

Размер стола и ход определяют допустимую деталь, а конус шпинделя и мощность — инструмент и режим резания.

Как это влияет на выбор: сначала определите, как вы обрабатываете деталь: с одной стороны, с нескольких сторон или под углом. От этого зависит вид станка.

02Консольно-фрезерный станок: что это

Консольно-фрезерный станок — станок, у которого стол смонтирован на консоли: она перемещается по вертикальным направляющим станины, поэтому стол ходит по трём осям. Это самый распространённый тип для ремонтных цехов и мастерских.

Основные размеры консольных станков устанавливает ГОСТ 165-81, нормы точности и жёсткости для классов Н и П — ГОСТ 17734-88 (оба действуют). По ГОСТ 17734-88 широкоуниверсальные станки выпускают только в классе П.

Как это влияет на выбор: консольный станок — выбор для деталей небольшого и среднего размера, когда деталь удобно поставить на стол и вести три оси.

03Вертикальный фрезерный станок: схема

Схема вертикально-фрезерного станка:

• Станина с колонной — несёт все узлы.
• Консоль — движется вверх-вниз по направляющим станины (ось Z).
• Салазки — движутся по консоли поперёк (ось Y).
• Стол — движется вдоль (ось X), на нём закреплена деталь.
• Шпиндельная головка — вертикальный шпиндель с конусом (R8, ISO 30, ISO 40); у универсальных станков головка поворачивается.
• Коробка скоростей и подач — задаёт частоту вращения и подачу.

Как это влияет на выбор: в схеме три движения стола создают три оси; больше перемещений головки — меньше перестановок детали.

04Универсальный фрезерный станок

Универсально-фрезерный станок — это станок, на котором работают и вертикальной, и горизонтальной фрезой; у части конструкций (широкоуниверсальных) головка ещё и наклоняется. Деталь обрабатывают в нескольких положениях без переустановки.

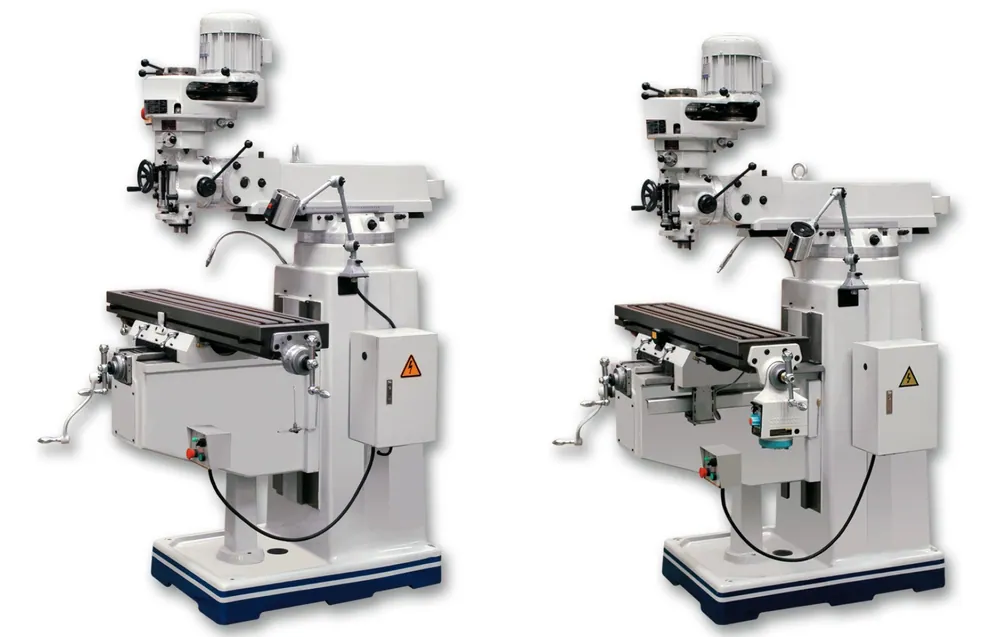

Серия УФС — девять исполнений со столом от 230×1067 до 330×1500 мм. Головка поворачивается на 90° вправо и влево и на 45° вперёд и назад, хобот выдвигается на 315–500 мм, а деталь остаётся в тисках. У двух исполнений — горизонтальный шпиндель.

Как это влияет на выбор: корпуса и кронштейны с наклонными поверхностями удобнее на широкоуниверсальном станке, чем на простом вертикальном.

05Фрезерные станки с ЧПУ и обрабатывающие центры

У станков с ЧПУ оси перемещает программа. Бывают фрезерные станки с ЧПУ с ручной сменой инструмента и обрабатывающие центры с магазином и автоматической сменой. Основные параметры и присоединительные размеры консольных, с крестовым столом и продольных фрезерных станков с ЧПУ — ГОСТ 21610-82. Подробнее — в статье «Обрабатывающий центр: что это, виды и как выбрать».

Как это влияет на выбор: переходите на ЧПУ, когда партии повторяются и допуски нельзя обеспечить ручной выверкой.

06Горизонтальные, бесконсольные и продольные станки

Горизонтально-фрезерный станок держит инструмент на горизонтальной оправке: им удобно фрезеровать пазы и уступы набором дисковых фрез, а стружка не остаётся на детали. Бесконсольные (с крестовым столом или подвижной колонной) жёстче консольных: стол не висит на консоли, и тяжёлую деталь можно вести с большим съёмом. Продольно-фрезерные станки работают с длинными деталями: направляющие, станины, плиты.

Как это влияет на выбор: чем тяжелее деталь и сильнее съём, тем меньше смысла в консольном станке. Для лёгких деталей и разных работ он остаётся самым гибким.

07Какие операции делают на фрезерных станках

Фрезеровать можно плоскости, пазы, уступы, шпоночные канавки, карманы, контуры и фасонные поверхности; на тех же станках сверлят и растачивают отверстия. Инструмент подбирают по операции: торцевые фрезы — для плоскостей, концевые — для пазов и контуров, дисковые — для канавок. Фрезы закрепляют в оправках и патронах под конус шпинделя, поэтому конус влияет на то, какую оснастку можно использовать.

Как это влияет на выбор: перед покупкой посмотрите, какая оснастка уже есть в цехе, и выбирайте станок с совместимым конусом.

08Портальные фрезерные станки

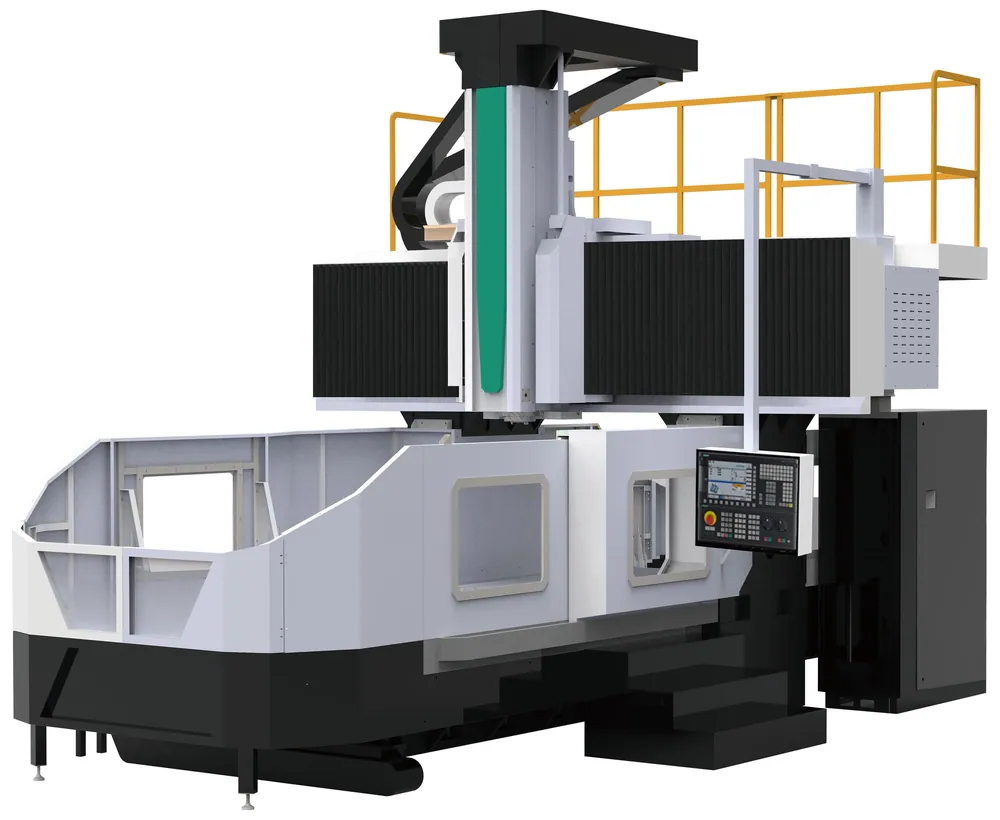

Портальные станки — для деталей, которые не помещаются на консольный станок: рамы, плиты, станины. Деталь лежит на столе под порталом, шпиндель перемещается по поперечине и по вертикали; в одних конструкциях ходит портал, в других — стол. В нашем каталоге это портальные центры ПОЦ: портал от 1600 до 5000 мм, стол до 16 м.

Как это влияет на выбор: портальный станок нужен, только когда деталь выходит за размеры консольного и продольного.

09Как выбрать фрезерный станок по металлу

Параметры для сравнения: размер стола, ходы X/Y/Z, расстояние от шпинделя до стола, конус и мощность, частота вращения, класс точности, наличие цифровой индикации.

Точность консольных станков проверяют по нормам ГОСТ 17734-88: плоскостность и параллельность стола, биение шпинделя, перпендикулярность перемещений. Поэтому в КП сравнивайте не слова «точный станок», а перечень проверок для своего класса — Н или П.

Пришлите чертёж детали, материал и программу выпуска — подберём исполнение.
