Прецизионный круглошлифовальный станок КШС-П — Ø8–630 мм, шероховатость Ra 0,04
Ручной прецизионный станок: Ra 0,04, круглость 1–2 мкм, валы Ø8–630 мм, отверстия на исполнениях «У»
- Ø наружный8–630 мм
- Длина шлифования1000–4000 мм

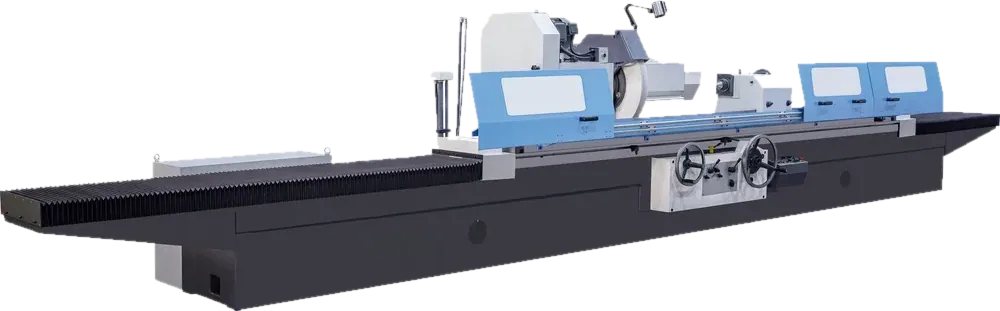

Фото одного из исполнений; комплектация — по КП
Исполнения
Выберите строку — кнопка «КП» запросит предложение на это исполнение.
| Исполнение | Ø наружный, мм | Длина шлифования, мм | Круглость / постоянство диаметра, мкм | Отверстия, мм | Чем отличается | Действие |
|---|---|---|---|---|---|---|
| 8–320 | 1000, 1500 | 1 / 5 | 30–100 | универсальный, круг 400×50 мм, 1670 об/мин | ||
| 25–500 | 1500–4000 | 2 / 5 | — | круг 750×75 мм, высота центров 270 мм | ||
| 30–630 | уточним в КП | 2 / 5 | — | высота центров 370 мм, деталь 6–60 об/мин | ||
| 25–500 | 2000, 3000 | 1 / 3 | 30–200 | универсальный, отверстие на глубину до 320 мм | ||
Нужен другой размер или комплектация? Пришлите задачу — подберём исполнение. | ||||||
Шероховатость у всех исполнений — Ra 0,04.
Какие задачи решает
Вал ротора, шпиндель или ось подшипникового узла с допуском в единицы микрон и почти зеркальной поверхностью на обычном круглошлифовальном станке приходится доводить отдельной операцией. Прецизионный круглошлифовальный станок КШС-П сразу даёт шероховатость Ra 0,04 и круглость 1–2 мкм на деталях Ø8–630 мм. Управление при этом ручное: шлифовщику не нужно осваивать программирование.
- Валы для электромобилей и гибридных машин.
- Валы и оси оборудования ветровой и солнечной энергетики.
- Детали авиационно-космической, оборонной техники и полупроводникового оборудования.
- Цилиндрические и конические поверхности с жёсткими требованиями к форме и шероховатости.
- Точные отверстия — на универсальных КШС-П 320У и КШС-П 500У.
Почему выбирают КШС-П
Шероховатость Ra 0,04 на всех исполнениях
Поверхность под подшипник или уплотнение выходит со станка чистовой — во многих случаях без отдельной доводки.
Круглость 1–2 мкм
1 мкм — у КШС-П 320У и 500У, до 2 мкм — у КШС-П 500 и 630; постоянство диаметра в продольном сечении — 3–5 мкм. Значения приводим по худшему из паспортных.
Жёсткий шпиндель и точные направляющие
Шпиндель круга — на гидродинамико-гидростатических опорах; плоская и V-образная направляющие пришабрены вручную: малое трение, выше ресурс и стабильность геометрии.
Бесступенчатая скорость детали
частотное регулирование передней бабки.
Меньше холостого времени
Шлифовальная бабка ускоренно подводится и отводится на 50 мм у КШС-П 320У и на 100 мм у остальных исполнений.
Кому подойдёт
Производителям узлов для электромобилей и гибридных машин
валы с посадками под прецизионные подшипники.
Опытным и инструментальным производствам
единичные прецизионные детали, где программировать дольше, чем шлифовать.
Кому лучше другая модель
Серия одинаковых прецизионных деталей — КШС-ВЧ с ЧПУ. Обычные допуски — базовые КШС или КШУ: у них шероховатость грубее, а круглость 2–3 мкм.
Как выбрать исполнение
- Диаметр — число в названии: 320, 500 или 630 мм; длина — по таблице, у КШС-П 630 уточним её в КП под вашу деталь.
- Буква «У» — универсальное исполнение: внутришлифовальное приспособление (отверстия Ø30–100 мм на глубину до 125 мм у КШС-П 320У, Ø30–200 мм на глубину до 320 мм у КШС-П 500У) и поворот шлифовальной бабки на ±8°.
- Круг. Ø750×75 мм у КШС-П 500 и 630 работает до износа до Ø550 мм; у универсальных исполнений круг меньше — Ø400 и Ø500 мм.
Как проходит работа
- Пришлите чертёж и требования: допуск размера и формы, шероховатость, материал и твёрдость детали.
- Проверяем, укладывается ли деталь в паспортную точность исполнения по худшему значению, и подбираем исполнение.
- В КП указываем точность исполнения, комплектацию, цену и срок.
- Поставка станка; порядок ввода в эксплуатацию согласован в КП.
- Обучаем шлифовщиков работе на прецизионном станке: правка круга, выбор режимов, контроль детали.
Похожие модели
Другие станки раздела «Круглошлифовальные станки».
КШС
Ø8–800 ммРучное шлифование валов Ø8–800 мм длиной до 5000 мм: шесть исполнений, деталь до 3 т
КШУ
Ø5–630 ммНаружное и внутреннее шлифование на одном станке: валы Ø5–630 мм, отверстия Ø13–250 мм
КШС-Ч
Ø8–630 мм12 исполнений с ЧПУ: прямая и наклонная бабка, универсальные, валы Ø8–630 мм длиной до 4000 мм
КШС-ВЧ
Ø8–630 ммЧПУ и прецизионный класс: Ra 0,04, круглость от 0,5 мкм, валы Ø8–630 мм, семь исполнений
Статьи по теме
Промышленные станки
Круглошлифовальный станок: устройство, виды и как выбратьУстройство круглошлифовального станка, виды шлифования, точность и порядок выбора станка под вал или отверстиеСтатья · 8 мин чтения
Промышленные станки
Обрабатывающий центр: что это, виды, устройство и как выбратьЧем обрабатывающий центр отличается от станка с ЧПУ, какие бывают типы и как выбрать центр под корпусную детальСтатья · 9 мин чтения
Промышленные станки
Устройство токарного станка с ЧПУ: узлы, типы, точность и как выбратьИз чего состоит токарный станок с ЧПУ, какие бывают типы, от чего зависит точность и как выбрать станок под детальСтатья · 8 мин чтения
Вопросы и ответы
Чем КШС-П отличается от обычного круглошлифовального станка?
Шероховатостью Ra 0,04 и круглостью 1–2 мкм. Серия построена на базе классической конструкции, но с доработанной технологией изготовления: шабрёные направляющие и гидродинамико-гидростатический шпиндель круга.
Какую точность вы указываете в КП?
Паспортную, по худшему из известных значений: круглость до 2 мкм, постоянство диаметра до 5 мкм, Ra 0,04. Для вашей детали — с учётом длины и материала — уточним в КП.
Можно ли шлифовать отверстия?
Да, на универсальных исполнениях: КШС-П 320У — Ø30–100 мм, КШС-П 500У — Ø30–200 мм. У КШС-П 500 и 630 внутришлифовального приспособления нет.
Почему прецизионный станок без ЧПУ?
Для единичных и ремонтных деталей ручное управление быстрее: не нужно писать и отлаживать программу. Если прецизионных деталей много и они одинаковые, выбирайте КШС-ВЧ с ЧПУ.
Какая гарантия и срок поставки?
Условия гарантии — в коммерческом предложении. Срок поставки и условия ввода в эксплуатацию назовём там же.
Проверим вашу деталь на прецизионный класс
Пришлите чертёж с допуском формы и шероховатостью — сверим с паспортной точностью, подберём исполнение и пришлём КП с ценой и сроком поставки.
