Универсальный круглошлифовальный станок КШУ — валы Ø5–630 мм и отверстия Ø13–250 мм
Наружное и внутреннее шлифование на одном станке: валы Ø5–630 мм, отверстия Ø13–250 мм
- Ø наружный5–630 мм
- Ø отверстия13–250 мм
- Длина шлифования500–5000 мм
- Масса детали50–3000 кг

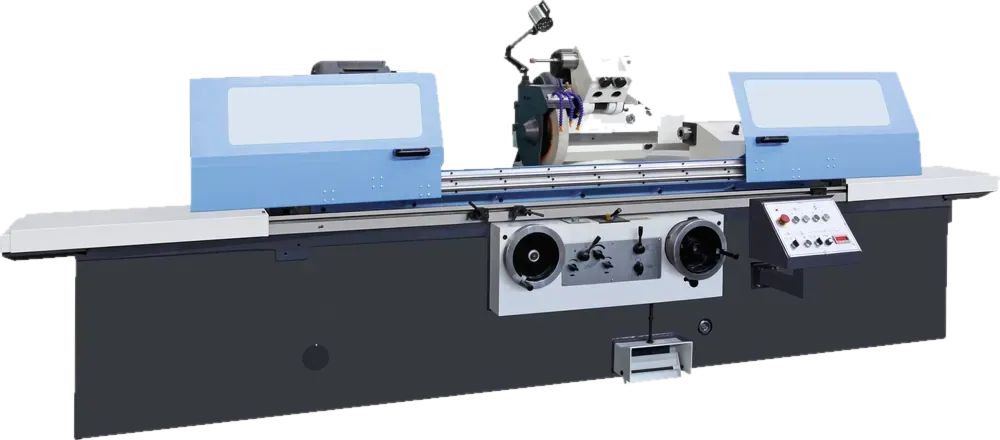

Фото одного из исполнений; комплектация — по КП
Исполнения
Выберите строку — кнопка «КП» запросит предложение на это исполнение.
| Исполнение | Ø наружный, мм | Ø отверстия, мм | Длина шлифования, мм | Масса детали, кг | Чем отличается | Действие |
|---|---|---|---|---|---|---|
| 5–200 | 13–80 | 500, 750 | 50 | Ra 0,16; ступенчатая и бесступенчатая скорость передней бабки | ||
| 8–320 | 30–100 | 1000, 1500 | 150 | Ra 0,2; круглость 2,5 мкм | ||
| 8–320 | 30–100 | 2000, 3000 | 500 | длинная станина, круг 500×50 мм, 7,5 кВт | ||
| 25–500 | 30–200 | 1500–4000 | 1000 | гидростатика, отверстие на глубину до 320 мм | ||
| 30–630 | 30–250 | 2000–5000 | 3000 | высота центров 370 мм, передняя бабка 15 кВт | ||
Нужен другой размер или комплектация? Пришлите задачу — подберём исполнение. | ||||||
Какие задачи решает
Вал с посадочными шейками, фланец с точным отверстием, втулка с внутренним конусом — в ремонтном цехе такие детали идут вперемешку, и держать под каждую отдельный станок невыгодно. Универсальный круглошлифовальный станок КШУ шлифует наружные поверхности Ø5–630 мм, отверстия Ø13–250 мм и конусы в патроне. Внутришлифовальное приспособление входит в стандартную комплектацию каждого из пяти исполнений.
- Наружные шейки валов, осей и шпинделей Ø5–630 мм длиной до 5000 мм.
- Отверстия втулок, шестерён, фланцев и стаканов подшипников Ø13–250 мм.
- Наружные и внутренние конусы в патроне — передняя бабка поворачивается против часовой стрелки на угол до 90°.
- Оправки, втулки и калибры на инструментальном участке.
- Посадочные отверстия и шейки после ремонтной наплавки — в номинальный или ремонтный размер.
Почему выбирают КШУ
Два станка на одной станине
Внутришлифовальное приспособление со шпинделем 10 000 об/мин уже в комплекте, на КШУ 200 — с частотами до 19 600 об/мин под малые отверстия.
Меньше перестановок детали
Отверстие и наружный диаметр шлифуются на одном станке — деталь не уходит на другой участок и не теряет базу.
Конусы от пологих до крутых
Три поворотных узла: передняя бабка — до 90°, шлифовальная бабка — ±8°, стол — до 9° у КШУ 200.
Точность и шероховатость
Круглость — 2,5–3 мкм, постоянство диаметра по длине — 5–12 мкм, шероховатость — от Ra 0,16 у КШУ 200 до Ra 0,32 у тяжёлых исполнений.
Тонкая подача и плавный ход
Цена деления лимба точной подачи у КШУ 320–630 — 0,0025 мм; у КШУ 500 направляющие стола и шлифовальной бабки — гидростатические.
Кому подойдёт
Ремонтно-механическим цехам
валы и детали с отверстиями идут на один станок без очереди к внутришлифовальному.
Инструментальным участкам
оправки, переходные втулки, калибры с наружными и внутренними конусами.
Кому лучше другая модель
Партия одинаковых деталей — исполнения КШС-Ч 200У, 320У, 500У и 630У с ЧПУ. Только наружное шлифование, в том числе валов крупнее Ø630 мм, — КШС. Прецизионная шероховатость — КШС-П 320У или 500У.
Как выбрать исполнение
- Наружный диаметр — число в названии: 200, 320, 500 или 630 мм; длина — по таблице.
- Отверстия. Ø13–80 мм у КШУ 200, Ø30–100 мм у КШУ 320 и 320Т (глубина до 125 мм), Ø30–200 мм у КШУ 500 и Ø30–250 мм у КШУ 630 (глубина до 320 мм).
- Масса детали — от 50 кг у КШУ 200 до 3000 кг у КШУ 630; у КШУ 630 и передняя бабка мощнее — 15 кВт.
Как проходит работа
- Опишите номенклатуру участка: какие валы, втулки и фланцы на него идут, их диаметры, длины и допуски.
- Инженер сопоставит её с диапазонами КШУ и предложит исполнение и опции — например, закрытый люнет.
- Вы получите КП с комплектацией, ценой и сроком поставки.
- Станок поставляется с внутришлифовальным приспособлением; ввод в эксплуатацию — на условиях КП.
- Операторов обучим переходу с наружного шлифования на внутреннее, установке углов бабок и стола.
Похожие модели
Другие станки раздела «Круглошлифовальные станки».
КШС
Ø8–800 ммРучное шлифование валов Ø8–800 мм длиной до 5000 мм: шесть исполнений, деталь до 3 т
КШС-П
Ø8–630 ммРучной прецизионный станок: Ra 0,04, круглость 1–2 мкм, валы Ø8–630 мм, отверстия на исполнениях «У»
КШС-Ч
Ø8–630 мм12 исполнений с ЧПУ: прямая и наклонная бабка, универсальные, валы Ø8–630 мм длиной до 4000 мм

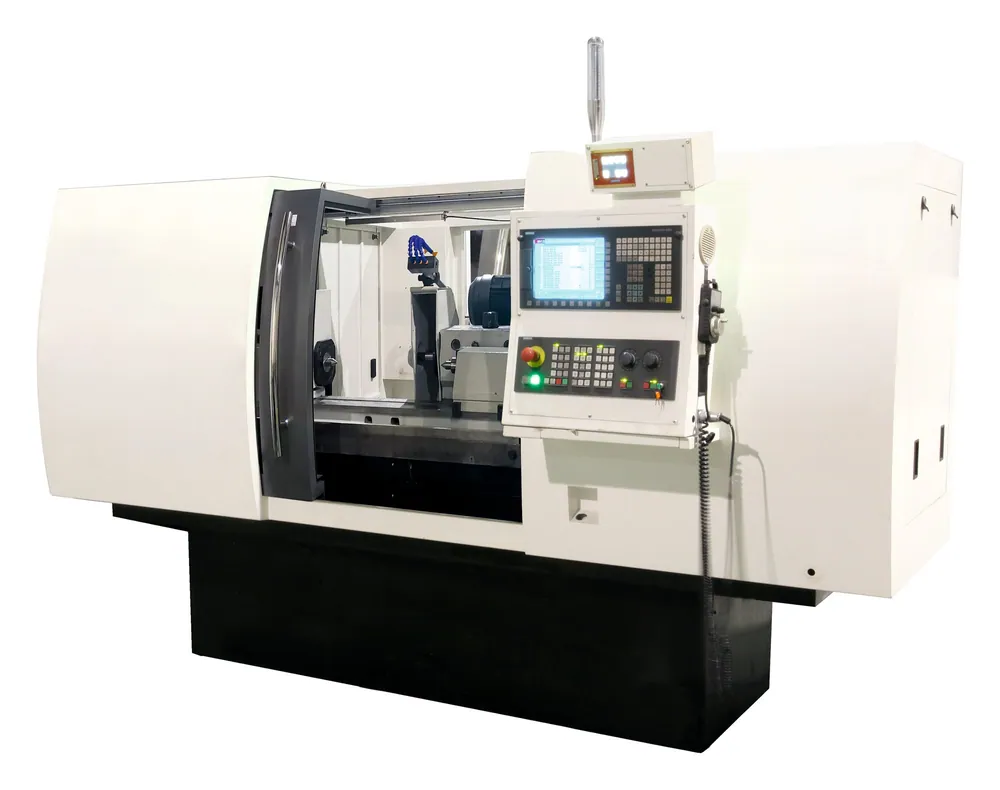

КШС-ВЧ
Ø8–630 ммЧПУ и прецизионный класс: Ra 0,04, круглость от 0,5 мкм, валы Ø8–630 мм, семь исполнений
Статьи по теме
Промышленные станки
Круглошлифовальный станок: устройство, виды и как выбратьУстройство круглошлифовального станка, виды шлифования, точность и порядок выбора станка под вал или отверстиеСтатья · 8 мин чтения
Промышленные станки
Обрабатывающий центр: что это, виды, устройство и как выбратьЧем обрабатывающий центр отличается от станка с ЧПУ, какие бывают типы и как выбрать центр под корпусную детальСтатья · 9 мин чтения
Промышленные станки
Устройство токарного станка с ЧПУ: узлы, типы, точность и как выбратьИз чего состоит токарный станок с ЧПУ, какие бывают типы, от чего зависит точность и как выбрать станок под детальСтатья · 8 мин чтения
Вопросы и ответы
Чем универсальный станок отличается от обычного круглошлифовального?
У КШУ поворачиваются передняя бабка (до 90°), шлифовальная бабка (±8°) и стол, а в комплекте есть внутришлифовальное приспособление. Обычный КШС шлифует только наружные поверхности, стол у него поворачивается лишь для пологих конусов.
Какие отверстия можно прошлифовать?
От Ø13 до Ø250 мм в зависимости от исполнения. Глубина — до 125 мм у КШУ 200, 320 и 320Т и до 320 мм у КШУ 500 и 630.
Как шлифуют конус в патроне?
Деталь зажимают в патроне передней бабки, бабку разворачивают на угол конуса и шлифуют наружную или внутреннюю поверхность. Для длинного пологого конуса удобнее повернуть стол и работать в центрах.
Есть ли универсальный станок с ЧПУ?
Да, в серии КШС-Ч: исполнения с буквой «У» — 200У, 320У, 500У и 630У — тоже шлифуют отверстия, но цикл ведёт система ЧПУ.
Какая гарантия?
Условия гарантии — в коммерческом предложении. Там же укажем срок поставки выбранного исполнения.
